Всем привет. В данном посте речь пойдет о зеркалах SE. Нет, сами зеркала я не покупал, а прикупил всего лишь повторители, накладки в цвет кузова, а также провода для подключения и заглушки SE в крыло (вместо повторителя).

1. Первым делом снимаем старые накладки с зеркал. Для этого необходимо отвести зеркальный элемент в крайнее правое положение (на водительском зеркале, на пассажирском — наоборот) и аккуратно отверткой отщелкнуть фиксаторы крепления накладки. После проделанных действий сдернуть накладку. 2. Далее устанавливаем наш повторитель. Крепится на 2 защелки в штатное место. 3. Следующим шагом подключаем провод и прокидываем его в дверь, а затем через гофру в салон. 4. Устанавливаем накладку на зеркало

ВАЖНО, попасть защелками во все отверстия, чтобы накладка точно села на свое место. 5

Аналогичные действия проводим со вторым зеркалом.

Как сделать американки на ваз 2114

Существует очень много способов реализовать американки на ваз 2114, каждые имеют свои плюсы и минусы. В зависимости от ваших умений, желаний и возможностей можно выбрать любой, из ниже представленных, или же придумать свой. .jpg» alt=»Американки на ваз 2114″ width=»700″ height=»467″ class=»lazy lazy-hidden aligncenter size-full wp-image-4230″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-2-3..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-2-3-660×440.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Лампа в поворотник с двумя нитями.

Двухнитевая лампа относительно хороший способ. Она достаточно проста в установке и понятна в использовании. В лампе находится две нити, одна тусклая на 5 Ват, друга более яркая на 25 Ват. Нить с слабой яркостью используется в качестве габаритных огней, а с сильной на поворотники. В итоге сигнал поворота достаточно отчётливо заметно, на фоне габаритных огней.

Для установки потребуется цоколь на два +, либо припаять провод напрямую к лампе, но нужно быть осторожным, при этом она может перегореть.

Реле

Принцип инверсии сигнала. При этом лампа поворотника при движении постоянно горит, а при включении сигнала поворота, начинает моргать. По яркости, как в предыдущем случае огни не различаются, но выделяется сигнал за счет того, что лампа в момент работы полностью гаснет.

С установкой все просто, потребуется лишь немного порезать провода и два пятиконтактных реле, по одному на каждую фару.

Реле с конденсатором и диодом

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/10/foto-3-2.jpg» alt=»Габариты в поворотниках» width=»700″ height=»525″ class=»lazy lazy-hidden aligncenter size-full wp-image-4231″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-3-2..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-3-2-660×495.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Этот способ, по сути, более правильный предыдущий. К пятиконтактому реле добавляются диод IN5819 и конденсатор на 25 вольт 4700 мф. Принцип работы тот же, но есть гарантия, что ничего, нигде не замкнет и прослужит долго без проблем.

Замыкание габаритов на лампу поворотника

Нет ничего проще, как замкнуть поворотники на ваз 2114. Но данный способ в корне не верен, и использовать его категорически не рекомендуется. Лампа повортника напрямую подключается к габаритам, а сигнал поворота по сути отсутствует совсем.

Дополнительный патрон в поворотную фару

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/10/foto-4-2.jpg» alt=»Дополнительный патрон для поворотника» width=»420″ height=»700″ class=»lazy lazy-hidden aligncenter size-full wp-image-4232″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-4-2..jpg 180w» sizes=»(max-width: 420px) 100vw, 420px»>

Самый правильный по мнению большинства, но при этом самый трудозатратный способ – это внедрение дополнительно патрона в фару. Патроны берутся из ненужных повторителей, отрезаются и впаиваются в фару. При аккуратном исполнении все выглядит незаметно, не каждый догадается о внесенных изменениях.

Для чего ставить американки на ваз 2114 и как это выглядит

Всем нам знаком стиль “Американский стиль” с габаритными огнями, установленными в поворотниках — популярный элемент тюнинга ВАЗ 2114. Провести такую модернизацию совсем несложно, поэтому владельцы семейства “самары” производят доработку указателей поворотов самостоятельно.

Однако не всё так просто при переносе габаритов в указатели поворотов относится к изменению конструкции автомобиля, за что статьей 12.4 ч.1 КоАП России предусмотрены штрафные санкции. Особенно это касается случаев, когда цвет габаритных огней отличается от белого. Разумеется, субъективного мнения инспектора недостаточно для наложения штрафа. Несоответствие цвета должно быть доказано при помощи спектрометра. Но на практике обжаловать постановление достаточно сложно, ведь суды нередко выносят решения исключительно на основании слов сотрудников МВД, составивших протокол

Перед тем, как сделать габариты в поворотниках ВАЗ 2114, обратите внимание еще на один момент: желтые габариты хуже заметны и могут ввести в заблуждение других водителей, поэтому такой тюнинг не вполне безопасен

Альтернативное решение габариты в поворотники с помощью двухнитевой лампы

Как по мне, это один из самых простых способов дополнить габаритные огни свечением фонарей указателя поворота или перенести их в последние. Для этого понадобится двухнитевая лампа, которую следует установить вместо стандартной, и соответствующий патрон. Вместо использования патрона можно использовать пайку, попросту припаяв провода к выводам лампы, однако в таком случае ее будет сложно менять.

Вот как выглядит лампа

К более мощным нитям лампы следует подключить провода, идущие к указателю поворота, а к менее мощным — провода габаритных огней. Подключить последние можно параллельно, тогда указатели поворотов будут дополнять штатные габаритные огни, или просто переключить провода “габаритов” на лампы в “поворотниках”. Последний вариант и есть “американский” тюнинг, при котором габаритные огни и указатели поворотов совмещаются.

Габариты в поворотники при помощи реле

Можно заставать лампы передних поворотов работать в режиме габаритов, не утрачивая свою функцию. Для этого следует установить пару реле, которые будут разрывать цепь питания ламп при включении указателя поворота. Таким образом при включении габаритов лампы поворотов будут просто гореть, а если включить указатель поворота — мигать в противофазе с задними поворотами (при подаче напряжения задние лампы загораются, а передние гаснут из-за размыкания контактов реле). У такого решения есть одна проблема — лампы поворотов не будут светиться, если выключены габаритные огни. Чтобы решить проблему, необходимо добавить еще пару реле, которые будут переключать питание ламп поворотов на штатную схему, когда габаритные огни выключаются.

Недостаток этого метода в снижении надежности работы световых сигналов из-за увеличения количества контактных групп в цепи питания. Чтобы увеличить надежность и уменьшить количество проводов и контактов, можно использовать полупроводниковые схемы включения ламп поворотов. Самостоятельно собрать такую схему, не имея специальных знаний и опыта, весьма сложно. Поэтому лучше приобрести новую или попоросить помощи у специалиста. Теперь вы знаете как сделать габариты в поворотниках ВАЗ 2114. Реализовать ли эти познания на практике и испытывать ли трудности при прохождение техосмотра или при встрече с дорожной полицией — решать вам.

Установка американок через кнопку на ваз 2114 — Лада 2114, 1.6 л., 2008 года на DRIVE2

Всем доброго времени суток . Решил написать БЖ про свои американочки . У меня была дилемма по поводу установок американок с момента покупки автомобиля, мне нравился вид с ними, но ездить на постоянку с ними мне не особо хотелось . И я долгое время думал чтобы сделать . и было принято решение подключить их на отдельную кнопку . Благо на 14-ке есть 2 заглушки на торпеде :

И было принято решение установить кнопку на место одной из заглушки . Устанавливать можно абсолютно любую кнопку на ваш вкус . Мой выбор пал на кнопку кондиционера :

Она мне давно нравилась по своему внешнему виду . Затем еще понадобиться провода : 2 провода по 2 метра примерно ( чтобы провести постоянный плюс на кнопку и второй провод чтобы провести от кнопки уже на плюс патрона ) и 1 провод примерно 1.3 метра, чтобы за паралелить между собой правый и левый патрон . Так же самым главным во всей этой схеме являются 2-х контактные патроны и соответственно лампочки под них . Я купил первые попавшиеся патроны :

2-х контактные патроны

Они конечно не особо подходят но я под закрепил их «колхозным » методом . Ну это не особо страшно, так как всё равно там не видно .

закрепил изолентой чтобы патрон держался крепко

Лампочки 2-х контактные я купил оранжевые :

вот такую, только оранжевую

Так как мои поворотники оранжевые . И плюс еще с оранжевыми лампами они будут ярче . После того как все компоненты на месте, приступим к установке . для начала снимаем поворотники с машины и меняем родной патрон на 2-х контактный . На 2-х контактном патроне два провода плюса (+) и один провод минус(-). Протянул я их через корректор фар:

Полный размер

На наши американки нам понадобиться только один провод плюса . Второй плюс и минус мы подключаем на родную клемму поворотника :

вот на фото правый это плюс поворотника, а левый плюс американки который идёт в салон на кнопку

Затем паралелим между собой плюс с правой стороны, с плюсом левой стороны :

Полный размер

После того как за паралелили их тянем провод на кнопку в салон на этот контакт :

вот на кнопке синий и красный контакт

На синий мы подключим плюс от американок, то есть не постоянный . А на красный постоянный плюс от габаритов .Затем берем на колодке этот провод ( это провод габаритов ) :

вот этот контакт отвечает за габариты

И от этого провода тянем на второй контакт кнопки .

Жёлтый провод отвечает за питание габаритов, а красный тянем в салон на кнопку

В принципе ничего сложного . Главное всё аккуратно скручивать и изолировать . После того как работы под капотом закончены, переместимся в салон и до подключим нашу кнопку до конца . На кнопке нам останется подключить подсветку самой кнопки и минус . Вот этот провод это подсветка :

Его подключил я на белый провод подсветки кнопки подогрева заднего стекла

А это постоянный минус :

Его так же подключил к той же кнопки обогрева заднего стекла:

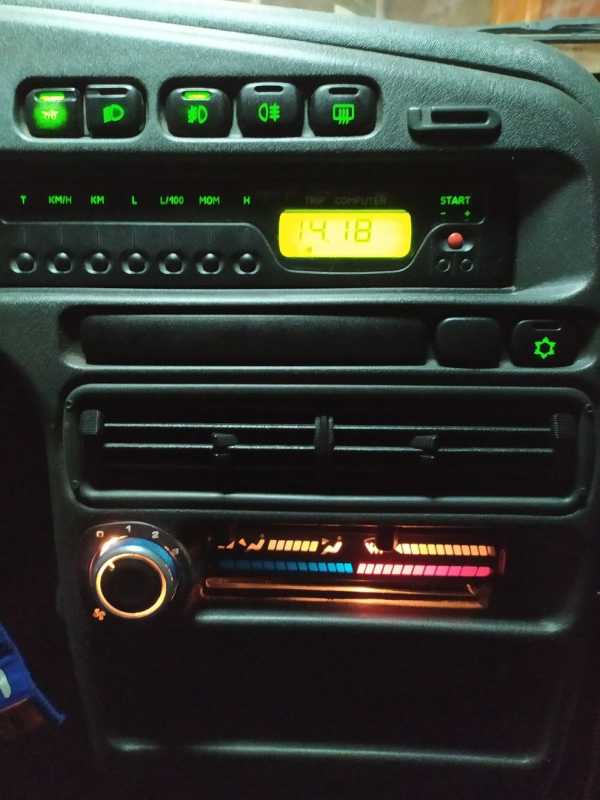

После подключение вот так кнопка выглядит в салоне :

В принципе это можно взять с любой соседней кнопки . Я же всё это взял с кнопки обогрева заднего стекла . Ничего сложного . Просто на проводе оголил обмотку и прикрутил к нему провода с нашей кнопки американок . Так же забыл написать что мной был установлен дополнительный предохранитель на 7,5А . Предохранитель взял обычный, через провод :

Полный размер

Предохранитель я врезал в провод который идёт от кнопки на плюс патрона . Врезал я его в районе аккумулятора, чтобы он особо не бросался в глаз . Всё аккуратно заизолировал изолентой . Не судите строго . Ну вот в принципе всё .

Полный размер

Внешний вид на американках и габаритах

Полный размер

Вот тоже вид в полностью тёмном гараже

Всем спасибо за внимание, подписывайтесь на страницу, ставьте лайки, пишите коментарии. Так же пишите чтобы вам было еще интересно

Обязательно напишу про это БЖ, так как до ДРАЙВа с машиной было много чего сделано . Все спасибо что читаете и подписываетесь, всем пока

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Процесс изготовления:

Шаг первый. Схема устройства

Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.Шаг второй. Процесс подключения реле Реле подключается с помощью пайки. Как это сделать, можно подробно увидеть на фото. Самое главное в этом процессе — тщательная изоляция места пайки и открытых проводников.Шаг третий. Подключаем кнопку и тестируем систему Теперь остается подключить систему к колодке бортового компьютера, подключить кнопку, автор даже подключил индикатор питания. Теперь после нажатия кнопки она начинается светиться, что говорит о том, что система включена. Ну а как все работает, можно детальнее увидеть на видео.

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)—

Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)—

вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1.

Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

набор юного электрика

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте.Ну вот вроде и всё.

Существует немало способов тюнинга, самый дешевый из которых — доработка фар.

Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114

Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий

Американки(рыжики) в ВАЗ 2113(2114) — Лада 2113, 1.5 л., 2006 года на DRIVE2

Давно хотел сделать и все никак руки не доходили. А тут напала тоска перед сессией, осознание того что следущие 2 недели буду пахать как конь. Решил самого себя порадовать небольшим стайлингом.Пожалуй самый простой и надежный вариант установка двухконтактной лампочки в 2 контактный патрон. Ничего не пилить. Никаких реле и подобной сложной электроникиЧто купил:Лампочки 50р за 2 штПатроны 200р за 2 штНаконечники для обжимки 10 шт из них 2мамы и 8 пап примерно

Кусок провода: бесплатно нашел в гараже

Полный размер

В общем мутим такую фигню как на фото выше. Все провода с патрона обжимаем папами. Потом берем в руки бесплатный провод, отрезаем короткий провод см5 и длинный см30 примерно. Обжимаем каждый по отдельности с одной стороны на Маму. А затем оставшиеся концы скручиваем вместе и обжимаем на папу. Все! Можете выкинуть посатижи и выдохнуть, обжимка муторное дело если не набита рука. Больше обжимки нет.

Далее нам понадобится тоненькая отвертка. Выдергиваем фишку питания фары(куда приходит 4 провода, втыкается в корпус фары) И аккуратно загнув язычек отверткой вытаскиваем в моем случае желтый провод из фишки питания фары.(как это делается подробнее не буду писать, загуглите ничего сложного в этом нет) В левой фаре провод желтый с черной полоской.На фото ниже это фишка уже в фаре, на заднем плане.

Полный размер

Далее возникли непредвиденные сложности. У меня фара фирмы Bosch, еще естб Киржач. Про их отличия говорить не буду. Гугл. Патроны продаются только на Киржач, на Бош они отличпются расподожением замков. Фото ниже, отличия родного патрона от купленного. Слева родной. Как видно, на родном 3, на купленном 4 замка.

Полный размер

Полный размер

Ну а далее все просто. Минус берем с фишки поворотника. Один плюс патрона в плюс поворотника, второй плюс в плюс габарита(тот длинный проводок). Все изолируем аккуратно укладываем и проверяем. Тоже самое для второй фары.

Плюс данного метода в том что все можно вернуть в изначальный стоковый вариант, ведь никаких проводов я не резал. По времени ушло где-то час. Результат божественно!

Описал так подробно, так как был в шоке от того как сделано у моих друзей. Кто-то резал корпус фары. Кто-то резал провод и к нему тупо привязывал узлом еще дополнительный. Особо меня удивил вариант с врезанием новой лампочки в корпус поворотника… кто-то просто не заморачивался и подключил поворотник всегда горящим без возможности мигания.В общем этот пост для тех кто хочет сам мутить стайл, но не знает как это сделать не разбираясь в электрике.И для моих друзей которые теперь хотят сделать по уму. Объяснил все максимально доступно, надеюсь.Ну и собственно результат.

Полный размер

И моргает и горит. И никакой паутины, все попрятал в родные гофры. Как-будто завод.

Извиняюсь что много слов и мало фоток, все как то спонтанно вышло.

Полный размер

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Как установить габаритные огни в поворотники

Итак, как подключить поворотники? Для установки таких огней нам понадобится лампочка с двумя нитями, двухконтактный светодиод, паяльник, изолента и, конечно же, провода. Начинаем процедуру:

1. Прокладываем провода габаритных огней к цоколю.
2. Выполняем замену лампочки на новую.
3. Далее будем подключать провода к лампочкам. С помощью паяльника выполняем припаивание:
   • первый провод — один общий минус на оба габаритных огня;
4. второй — плюсовой провод габаритных огней;
5. третий — плюсовой провод поворотных огней:
6. Далее нам необходимо подключить провода к самим фарам:
   • минус соединяем с минусом поворотных фар;
7. плюсовой провод от лапочки соединяем также с плюсом поворотных фар;
8. второй плюсовой провод подключаем к плюсу габаритных огней.
9. Накручиваем на провода изоляцию и укладываем их.
10. Проверяем работу огней. В этом случае менее ярко будут гореть габаритные огни, а ярче — поворотные.

Если лампочка двухконтактная, то есть возможность выбрать другой цвет — не белый, а, к примеру, желтый, чтобы огни между собой не сливались. Однако помните, что за такую деятельность можно получить штраф. Но если вы готовы, тогда ваше авто будет выглядеть оригинально.

Процесс изготовления:

Шаг первый. Схема устройства

Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.Шаг второй. Процесс подключения реле Реле подключается с помощью пайки. Как это сделать, можно подробно увидеть на фото. Самое главное в этом процессе — тщательная изоляция места пайки и открытых проводников.Шаг третий. Подключаем кнопку и тестируем систему Теперь остается подключить систему к колодке бортового компьютера, подключить кнопку, автор даже подключил индикатор питания. Теперь после нажатия кнопки она начинается светиться, что говорит о том, что система включена. Ну а как все работает, можно детальнее увидеть на видео.

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться. .jpg» alt=»Габариты в поворотниках ваз 2114″ width=»700″ height=»467″ class=»lazy lazy-hidden aligncenter size-full wp-image-4229″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-1-3..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-1-3-660×440.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.

Светодиодные лампы ДХО в поворотники 2 в 1 цоколь 1156 PY21W BAU15S 42 LED 2835 — 2 шт

Светодиодные лампы в поворотник с ДХО станут отличным решением для тех, кто хочет установить дневные ходовые огни без изменения конструкции автомобиля. Эти лампочки ставятся вместо штатных с цоколем BAU15S (он же PY21W) в передние поворотники с прозрачными стеклами. Имеют постоянное белое свечение, в соответствии с ГОСТ, а при включении поворота начинают мигать оранжевым цветом.

Преимущества ламп в поворотники 2 в 1 перед остальными ходовыми огнями:

• Не изменяют внешний вид автомобиля.
• Подключаются без вмешательства в проводку.
• Не требуют дорогостоящей разборки фар.
• Делают сигнал поворота более ярким и заметным.
• Потребляют гораздо меньше электроэнергии по сравнению с ближним или дальним светом.
• Дневные ходовые огни в поворотники имеют эффективное светораспределение.
• Благодаря нагрузочному резистору мигают с той-же частотой, что и обычные лампы. Установка комплекта ламп не отнимет много времени и по сложности сопоставима с заменой обычных лампочек.

Внимание! Использование ламп в авто с постоянным желтым свечением строго запрещено! При данном использовании желтые светодиоды быстро выходят из строя, гарантия в таком случае снимается, т.к. лампы установлены не по инструкции!. Обратите внимание, что на некоторые автомобили лампы могут не подойти из-за особенностей конструкции держателя

Обратите внимание, что на некоторые автомобили лампы могут не подойти из-за особенностей конструкции держателя. Система ДХО и поворотник в одной лампе изготовлена с применением передовых технологий автомобильного освещения

Система ДХО и поворотник в одной лампе изготовлена с применением передовых технологий автомобильного освещения.

• Мощные светодиоды Samsung 2835 — 21 белый и 21 желтый в каждой лампе;
• Специальная фокусирующая линза на торце;
• Корпус ламп изготовлен из алюминия;
• Универсальный резиновый цоколь для установки практически в любые автомобили;
• Интегрированные в корпус лампы стабилизаторы и реле;
• Силиконовая проводка, стойкая к колебаниям температур.

Характеристики:

• Маркировка: P21W — PY21W
• Цоколь: 1156 — BAU15S
• Тип источников света — светодиоды Samsung SMD 2835
• Количество светодиодов — 42 (21 белый и 21 оранжевый) в каждой лампе
• Рабочее напряжение — 10 — 16 Вольт
• Потребляемая мощность — 6/21 Ватт
• Световой поток — 670 Люмен
• Температура свечения ДХО — 6000 Кельвин
• Наличие обманки — есть
• Встроенные стабилизатор и реле
• Рабочая температура — от -50 до +70°С
• Размер лампы — 70 х 17 мм
• Диаметр посадочного места — 25 — 27 мм
• Размер резистора — 50 х 17 х 15 мм
• Материал — алюминий
• Гарантия — 6 месяцев

Так выглядят ДХО на классике, отзыв покупателя:

Комплектация:

• 2 х Светодиодные лампы дхо в поворотники
• 2 х Нагрузочных резистора
• Комплект проводки и хомутов для подключения

Перед покупкой обратите внимание на схему:

Другие варианты тюнинга

Для акцентирования внимания на фарах есть и другие способы:

• Тонировка. Специальный краситель позволит свету иначе отображаться, при этом тюнинг легко сделать своими руками.
• Цветная пленка. При ее наклеивании на оптику появятся разные переливающиеся оттенки. Эта процедура более сложная, поскольку понадобится предварительный демонтаж и очистка фар.
• Светодиоды. Их установка еще более проблематична, но зато появляется эффект «ангельские глазки». Для этого помимо диодов потребуются прозрачные трубки.
• Лента. Прокладывание такой подсветки обычно дополняет дизайн машины и делает его более дорогим.

Установка американок на отечественное авто, как и любой другой тюнинг, создает иное впечатление от внешнего вида ТС. Однако не стоит забывать о правилах дорожного движения, поэтому при любой модификации с оптикой лучше подумать, не создается ли опасная для жизни ситуация.

Как сделать габариты в поворотниках ваз 2114

Схема включения света фар ВАЗ-2113, 2114 и 2115

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Дата добавления: 14.07.2014

Подойдет для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 и на другие ВАЗы, думаю, тоже.

В общем давно хотел сделать, начитавшись д2 на эту тему, понял, что врезать патрон от повторителя точно не хочу, а вот через реле круто, но я не шарю в электирке, так что решил ставить двухконтактные патроны и лампочки.

Лампочки нашел во втором магазине, а вот патроны искал долго, магазинов 70 обзвонил, в итоге сначала купил от 2101, а потом эти случайно нашел.

От патрона идет два плюса и один минус. Желтый(+) подключил на габарит и пропустил через дырки оставшиеся после ксенона, другие без проблем встают в фишку поворотника. И вытащил лампочку из стокового габарита.

На габарит идет слабый свет (5W), на поворотник яркий (21W).

У кого-то не подходит патрон и нужно подспилить ушки, у меня все встало хорошо.

И как это выглядит:

Что потребовалось:Патроны двухконтактные — 200р.Лампы двухконтактные — 80р.Набор клем и проводов (необязательно) — 80р.

Некоторые текст и фото взяты отсюда отсюда.

Существует немало способов тюнинга, самый дешевый из которых — доработка фар. Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114

Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий

Еще один способ установки американок на ваз 2114

Всем привет, решил рассказать о том, как сделать правильные американки, при которых поворотники остаются поворотниками, а американки американками, как бы глупо это не звучало.

Итак, список того, что нам понадобится:

-Клеммы “мама” 10шт — указываю с запасом (40 руб)

-Клеммы “папа” 10шт. (40 руб)

-Реле пятиконтактное 2шт. (300 руб)

-2 диода, IN5819 (20 руб);

-2 конденсатора на 4700 мф 25 вольт (100 руб);

-Комплект термоусадок (50 руб)

-Колодки под реле с проводами 2-шт. (80 руб)

-Провода, метра 2 (50-100 руб)

-Гофра пластиковая, 2 метра (это надо для эстетики) (80-150 руб)

-Навесной предохранитель (для безопасности) (150 руб)

-Кнопка от 2114-15 или шнивы (если хотите включение и выключение с кнопки) (120 руб)

-Колодка кнопки (40 руб)

-Круглая клемма, для подключения плюса к акб 1шт. (3 руб)

Ну и берем с собой чашечку чая, ровные руки и паяльничек со всеми дополнениями.

Что же, начнем, берем клеммы мама папа и делаем такой переходник. Для чего мы это делаем? Для того, чтобы поставить американки, не портя штатную проводку. То есть, мы подцепили, у нас есть американки, если мы уберем американки, то никто даже не узнает, что в этой машине было их существование.

В чипырку, мне понадобился один такой переходник. он идет на 85 контакт (не забудьте пере спайкой подготовить термоусадку, иначе потом вы не сможете ее попросту надеть на контакт), это мы делаем на самой колодке которая идет от 5-ти контактного реле.

Вот схема сборки, по ней будет ориентироваться, как всегда, схему позаимствовал.

Далее, нам понадобится какое нибудь тонкое шило или маленькие ножницы, чтобы вытаскивать из колодки клеммы. Чтобы вытащить клемму, нужно поджать фиксатор от верха к низу, как показано на фото, и так надо вытаскивать по одному контакту, чтобы спаять их определенным образом. (Только запомните расположение клемм, чтобы потом не запутаться и не перепаивать по 200 раз, потому что поставили клемму другой стороной)

Собственно, переходим к самой пайке (если кто то не умеет паять, то материала в ютубе полно, на крайняк попросите знакомых, кто умеет, я справился сам, не держав ни разу паяльник в руке).

Итак, берем для начала диод, показанный на фото выше, и паяем его серой полосой к 86 контакту (не торопитесь паять этот контакт, прочтите что написано ниже!), а противоположной стороной к 87 контакту, смотрите схему, она простая (контакты подписаны на реле, откуда выходят контакты).

Далее берем конденсатор и припаиваем синей полосой (может быть серой), с черточками которая, к 85 контакту, а противоположной стороной к 86, вместе с диодом. Усы можно гнуть, что у диода, что у конденсатора, ничего им не будет.

Провод 86 контакта можно просто отрезать, так как он нам не нужен, но клемму надо оставить.

После спайки вытащите обратно фиксаторы клемм ножницами и воткните клеммы с проводами обратно в фишку. Ну и воткните собранную фишку в реле, и посмотрите, все ли нормально заходит.

Я после сборки перемотал сие изобретение изолентой, получилась следующая картина.

А у парня получилось так:

Идем к машине и проверяем. Подключение следующее для проверки:

• Контакт 85, который с переходником, вставляем мамой в минус лампочки, а папу в минус колодки поворотника.
• Контакт 88, мама, кидаем на плюс АКБ.
• Контакт 87, папа, вставляем в плюс клеммы поворотника.
• Контакт 30, мама, вставляем в плюс лампы поворотника.

После этого должны загореться американки, а при нажатии на аварийку, работать как поворотники.

Ну а далее, если все рабочее, то начинаем собирать схему для подключения к кнопке.

Берем 88 контакт с левой стороны и с правой и запитываем их между собой, либо скруткой, либо припоем.

И от этой скрутки бросаем общий провод в салон через резинку, где идут трубки гидрокорректора. Через это же место выводим провод из салона “вход”, он пойдет на АКБ.

И пропускаем оба провода через боковой пластик ног, к кнопке.

Кнопку ставим вместо этой заглушки, для этого придется снять центральную консоль, чтобы было удобно подсоединиться.

Далее подсоединяемся двумя проводами по этой схеме.

Провод который идет от акб мы подсоединяем на контакт “1”, а второй соответственно на контакт “2”

Ну а подсветку по схеме.

Провод который идет к АКБ мы пускаем через подвесной предохранитель и к провод цепляем к круглой клемме и крепим к плюсовой клемме через болт который находится на самой клемме АКБ.

Вот и все готово, осталось определить куда будут крепиться сами реле и спрятать провода под гофру, чтобы все было цивильно, выглядеть это будет так.

В конце концов получится, что при включении поворотника, американка будет отключатся, а поворотник будет работать в штатной режиме, а при выключении поворотника, будет обратно включаться американка.
