Блокировка мтз 80 как переделать на механическую

Устройство механизма

Трактора Минского завода оснащаются механическим или гидравлическим приводом блокировки. Гидравлический механизм блокировки дифференциала МТЗ 80 более эффективен и легок в управлении, но несколько менее надежен. Именно поэтому покупателям подержанных тракторов часто достаются экземпляры, вообще не оснащенные этим механизмом, и встает вопрос, как сделать блокировку на МТЗ 80, чтобы спокойно использовать технику для вспашки и уборки снега. При некотором опыте устройство можно собрать и установить самостоятельно. На старых тракторах есть специальная шлицевая нарезка под этот узел.

Принцип работы

В основе механического блокиратора — две кулачковых муфты. Они расположены на внутренних концах валов привода бортовых передач. Первая муфта крепится неподвижно, вторая двигается по шлицам. Направляет ее тяга, от которой в кабину выведена отдельная педаль. При нажатии на педаль муфта перемещается, и ее кулачки входят в зацепление с кулачками неподвижного узла, в результате чего соединяются валы бортовых передач. При отпускании педали блокировка отключается.

Комплект переоборудования рулевого управления МТЗ-80. ГОРУ МТЗ-80

Гидрообъемное рулевое управление трактора МТЗ-80 (ГОРУ МТЗ-80) предназначено для управления направлением движения тракторов (в частности трактора МТЗ-80 с не ведущем передним мостом) и облегчение работы тракториста. Принципиальные схема работы и схема подключения представлены ниже.

Существует несколько основных возможных способов комплектования ГОРУ МТЗ-80.

В основной предлагаемый нами комплект переоборудования рулевого управления на МТЗ-80 (ГОРУ МТЗ-80) входят следующие комплектующие:

• Кронштейн гидроцилиндра ЦС-50 на МТЗ-80 (Ф80-3001011);
• Рулевая тяга с МТЗ-1220 усиленная с ГОРУ (1220-3003010);
• Рычаг рулевой МТЗ-80 левый с ГОРУ (70-3001040-01);
• Рычаг рулевой МТЗ-80 правый с ГОРУ (70-300104);
• Гидроцилиндр рулевой МТЗ Ц50-3405215А;
• Пальцы Ф80-3405101Б к гидроцилиндру Ц50-3405215А;
• Длинна 125,00 мм;
• Резьбы: М20х1,5/М20х1,5;
• Максимальный диаметр конуса: 29 мм.;

Р/к пальца гидроцилиндра ГОРУ в него входят;

• К-т к замене пальца гидроцилиндра поворота ЦС-50, Ф80-3405108 / Ф80-3405102 / Ф80-3405107 / Ф80-3405103
• Набор уплотнений пальца цилиндра рулевого управления МТЗ, Ф80-3405109;

Насос дозатор объёмом 160 см3 (в литературе встречаются следующие альтернативные названия такие как гидроруль, золотниковый распределитель);
Переходник для насосов-дозаторов со шлицами под вал (шлицивой валик);
Рукава высокого давления (РВД) ключ S24 длинной 1,5м с фитингом под углом 90о градусов с одной стороны;

Блокировка дифференциала МТЗ 80 и 82 механизм

Самоблокирующийся дифференциал на Ниву прокачиваем проходимость Звучит банально, но трактор МТЗ-80 и МТЗ-82 имеют рулевое управление, а мост сзади — дифференциал. Он позволяет колёсам крутиться с разной скоростью на поворотах. А его блокировка не даёт колёсам буксовать на бездорожье. Эти два устройства работают в связке.

Управление

Усилие тракториста передаётся с руля к дозирующему насосу рулевого управления. Колонка руля имеет трубу, сваренную с вилкой. Она скреплена с кронштейном шарниром винтиками. Сам руль стоит на шлицах пустотелого вала. В пустоте — винт, соединённый с маховиком.

Схема механизма предусматривает две положения для настройки руля. Имеется регулирование положения руля в осевом направлении и регулирование угла наклона горизонтально в четырёх возможных позициях. Перемещаться вдоль оси валу не позволяют гаечки. Их затяжка должна быть такой, чтобы вал не имел люфта, но вращение было бы свободным.

В устройство колонки руля ещё входят вспомогательный вал, гаечки и крепёж, винтик маховичка, штифт, пружинка, фиксатор с тягой, втулки, кардан с шарниром и амортизатор.

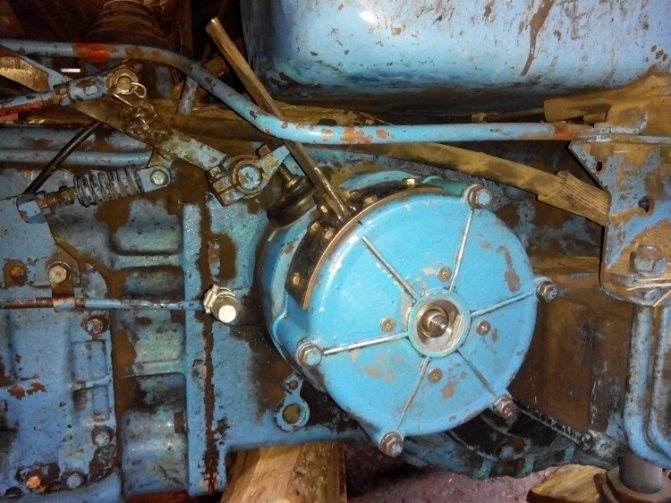

Привод блокировки дифференциала трактора МТЗ

Привод блокировки дифференциала управляется гидравликой. Он принадлежит системе рулевого управления и имеет узлы:

Разделитель. Стоит сверху кронштейна ниже приборного щита. Управляется рукоятью в салоне.Блокирующий клапан. Находится в крышке выполняющего устройства гидроуправления руля.ГПМ — гидравлическая поджимная муфта. Она блокирует дифференциал.Разделитель блокировки соединён с помощью трубок с нагнетающей трассой помпы. (Помпа рулевого гидроуправления). А ещё с бачком тракторной гидросистемы и поджимной муфтой, блокирующей дифференциал. Корпус разделителя снабжён золотничком. Его прижимает пружинка к рычажку. К корпусу крепится крышка с размещённым редукторным клапаном. Пружинка поджимает шарик — такой вид имеет предохраняющий клапан.

Рычажный торец имеет фиксирующие выступы. Удержание может быть в среднем или в другом повёрнутом расположении. Редукторный клапан контролирует давление в системе до 0,985 ± 0,188 мегапаскалей. При расположении рукояти посередине правления и взаимосвязанного с ней рычажка золотничок старается занять расположение, при котором полость не соединяется с канальцами редукторного клапана, а сообщается с общим сливным каналом. Описанное местоположение рукояти правления соответствует расположению включённой блокировки.

Если переместить рукоять управления назад, рычажок попадёт в положение, которое фиксирует шарик золотничка. В этот момент он находится напротив самого крайнего месторасположения рычажка. При этом золотничок переместится на пару миллиметров выше. При этом полость совмещена проводящими канальцами с редукторным клапаном и каналом блокировочного клапана. Она уже не имеет связи с каналом слива. Это расположение рукояти соответствует расположению «Автоблокировка дифференциала».

В этом месторасположении дифференциал становится заблокированным, или наоборот. Всё зависит от геометрии разворота передних колёс. Это происходит под действием блокирующего клапана, размещённого в крышке рулевого правления. Когда поворачивает сошка на 11 градусов от обычного месторасположения, клапан остаётся вверху. Канал, ведущий от разделителя, не соединён с каналом слива.

Поджимная муфта блокировки оказывается под масляным давлением. Смазка поступает из редукторного клапана, после чего дифференциал блокируется. Если сошка поворачивает больше, чем 10 градусов от местоположения посредине, скользящий клапан по поверхности штока уходит вниз. При этом происходит соединение каналов с полостью механизма поворота. А она является сливной и соединена с ёмкостью гидросистемы.

В этом случае давление в пространстве муфты уменьшается до 0,048 МПа. Масло подаётся от редукторного клапана через отверстие радиусом 0,5 мм. Если поставить рукоять управления вперёд (по оси трактора), золотник переместится вниз от положения посредине. Произойдёт связь полости с питающими канальцами от редукторного клапана. Одновременно произойдёт разъединение этой полости от магистрали слива и канала блокировочного клапана.

Это расположение рукояти подходит позиции «Блокировка с принуждением». В этот момент дифференциал задних колёс становится заблокированным вне зависимости от положения рулевой сошки. Данное положение рукояти не закрепляется, после отпускания рукоять приходит при помощи пружины в среднее расположение. Это расположение соответствует позиции «Дифференциальная блокировка отключена».

Особенности коробки передач агрегата

Отечественный трактор оборудован 9-ступенчатой механической коробкой передач. В конструкцию также входит понижающий редуктор, что дает возможность передвигаться, в общей сложности, на 18 передних и 4 задних скоростях. По требованию покупателя на тракторе может быть установлен ходоуменьшитель, устанавливаемый рядом с механизмом навески.

Нередко владельцы техники слышат стуки, издаваемые от КПП. Если они исчезают при работе на других передачах, то это прямой признак износа некоторых шестерней или выкрашивания их зубцов. Чтобы закончить работу не повредив трактор еще сильнее, потребуется сразу же заменить фрезу элементом с меньшей массой. По окончанию работы нужно поменять изношенные шестерни.

Некоторые трактора, выпускаемые до 1985 г., снабжались коробкой передач с гидравлическим управлением и возможность менять скорости при полной нагрузке. Такие машины позволяли включать любую из 4 скоростей, находящихся в одном из 4 диапазонов. При условии правильной регулировки сцепления муфту при переключении выжимать не требовалось.

Задний мост МТЗ-80 оснащен функцией дифференциальной блокировки гидравлического типа. Выбор режима блокировки доступен на панели приборов трактора.

Основные поломки и ремонт

Главные неисправности:

1. Заклинивание золотникового клапана блокировки. Для ремонта требуется снятие датчика подключения и промывка его в дизельном топливе. При повторяющихся проблемах производится замена датчика.
2. Падение давления в магистралях привода блокировки. Причиной может быть деформация пружины клапана или его заедание. Клапан имеет разборную конструкцию и может быть отрегулирован на стенде. Второй причиной является течь жидкости через внутренние трещины или поврежденные прокладки в датчике подключения. Датчик подлежит замене.
3. Проскальзывание муфты наблюдается при износе накладок или их замасливании. Требуется разборка узла и осмотр дисков. Замасленные узлы промываются обезжиривающим составом, изношенные — подлежат замене. При обнаружении следов масла требуется ликвидировать щели, через которые подтекает рабочая жидкость.
4. Неполное включение муфты механического привода. Требуется отрегулировать длину тяги и убрать люфты в соединениях. Возможно попадание посторонних предметов под педаль привода, их необходимо удалить.

При проведении регулярных технических осмотров приводы блокировки работают надежно, не доставляя проблем владельцу трактора МТЗ.

Почему не работает блокировка

Блокировка может не работать по целому ряду причин.

Износ муфтовой диафрагмы. Для того, чтобы исправить эту поломку, необходимо разобрать устройство и заменить износившуюся деталь на новую. Неисправность привода управления может быть связана с обрывом троса или стачиванием дисков. В этом случае необходимо провести диагностику оборудования и заменить все нерабочие детали.

Заедание датчика ГУР. Необходимо отрегулировать крепления всех деталей устройства.

Кроме того, отрицательное воздействие на работу блокировки может оказывать неисправность в работе усилителя руля и гидросистемы.

Устройство навесного инвентаря

Трактор оснащен трехточечной конструкцией задней навески, изготовленной по классической схеме. Устройство состоит из 1 центральной, двух продольных тяг, раскосов и силового цилиндра, поднимающего и опускающего навесное оборудование.

• Масляного насоса шестеренчатого типа;
• Привода от мотора;
• Гидрораспределителя с тремя секциями;
• 2 или 3 цилиндров.

МТЗ-80 эксплуатируется с разным навесным оборудованием. Для работы можно использовать:

• Кун;
• Картофелекопалку;
• Плуг;
• Борону;
• Окучник;
• Косарку;
• Лопату для уборки снега и многое другое.

При необходимости трактор можно оснащать прицепом. Конструкция машины позволяет подключать генератор.

Читайте дополнительно: Как включить вом на МТЗ-80 видео

Другие варианты переоборудования

На мой взгляд достоин внимания вариант с гидравлическим или пневматическим приводом работы штатной фрикционной муфты блокирования. Несмотря на исключение работы датчика автоматического режима, в данном варианте остаётся штатная муфта. Это позволяет осуществлять щадящее принудительное блокирование без перегрузок трансмиссии.

Альтернативный гидропривод блокировки

Вместо подвода масла от датчика устанавливается рабочий выжимной тормозной цилиндр от любого автомобиля с гидроприводом тормозов. Рабочая жидкость на цилиндр подаётся от установленного в кабине главного тормозного цилиндра. Привод управления  цилиндром можно реализовать как педалью, так и дополнительно установленным фиксируемым секторным рычагом от ручника. При воздействии на шток главного цилиндра жидкость своим давлением выжмет шток рабочего цилиндра, который своим рабочим ходом зажмёт фрикционные диски блокирующей муфты трактора.

Также у практиков есть опыт подачи давления для привода блокирующей муфты от свободной секции распределителя гидросистемы. Для снижения рабочего давления в подающую магистраль встраивают редукционный клапан, сбрасывающий избыточное давление в слив.

Пневматическая блокировка

Таким же образом можно организовать пневмопривод включения муфты блокирования от воздушной системы трактора. Подача давления управляется дополнительным воздушным краном запитанным от ресивера. Вместо масляной трубки к гидромуфте блокировки присоединяется через штуцер воздушный рукав. При подаче давления в мембранную камеру муфты 6-7 атмосфер происходит соединение фрикционных дисков устройства и непосредственное блокирование дифференциала.

Расчет тока срабатывания МТЗ

Стабильность работы и надёжность функционирования максимально-токовой защиты зависит от настройки параметров по току срабатывания. Расчёты должны обеспечивать гарантированное срабатывание реле при авариях, однако на её работу не должны влиять параметры тока нагрузки, а также кратковременные всплески, возникающие в режиме запуска двигателей.

Следует помнить, что слишком чувствительные реле могут вызывать ложные срабатывания. С другой стороны, заниженные параметры срабатывания не могут гарантировать безопасности стабильной работы электроприборов. Поэтому при расчетах уставок необходимо выбирать золотую середину.

Существует формула для расчёта среднего значения тока, на который реагирует электромагнитное реле :

Iс.з. > Iн. макс.,

где Iс.з. – минимальный первичный ток, на который должна реагировать защита, а Iн. макс. – предельное значение тока нагрузки.

Ток возврата реле подбирается таким образом, чтобы его хватило повторного замыкания контактов в отработавшем устройстве. Для его определения используем формулу:

Iвз = kн.×kз.×Iраб. макс.

Здесь Iвз– ток возврата, kн. – коэффициент надёжности, kз – коэффициент самозапуска, Iраб. макс. – величина максимального рабочего тока.

Для того чтобы токи возврата и срабатывания максимально приблизить, вводится коэффициент возврата, рассчитываемый по формуле:

kв = Iвз / Iс.з. с учётом которого Iс.з. = kн.×kз.×Iраб. макс. / kв

В идеальном случае kв = 1, но на практике этот коэффициент всегда меньший за единицу. Чувствительность защиты тем выше, чем выше значение kв.. Отсюда вывод: для повышения чувствительности необходимо подобрать kв в диапазоне, стремящимся к 1.

Виды максимально-токовых защит

В электрических сетях используют 4 разновидности МТЗ. Их применение диктуется условиями, которые требуется создать для уверенной работы электрооборудования.

МТЗ с независимой от тока выдержкой времени

В таких устройствах выдержка времени не меняется. Для задания уставок периода, достаточного для активации реле с независимыми характеристиками, учитывают ступени селективности. Каждая последующая выдержка (в сторону источника тока) увеличивается от предыдущей на промежуток времени, соответствующий ступени селективности. То есть, при расчётах необходимо соблюдать условия селективности.

МТЗ с зависимой от тока выдержкой времени

В данной защите процесс задания уставок МТЗ требует более сложных расчётов. Зависимые характеристики, в случаях с индукционными реле, выбирают по стандарту МЭК: tсз = A / (kn — 1), где A, n – коэффициенты чувствительности, k = Iраб / Iср — кратность тока.

Из формулы следует, что выдержка времени уже не является константой. Она зависит от нескольких параметров, в т. ч. и от силы тока, попадающего на обмотки реле, причём эта зависимость обратная. Однако выдержка не линейная, её характеристика приближается к гиперболе (рис. 3). Такие МТЗ используют для защиты от опасных перегрузок.

Рисунок 3. Характеристика МТЗ с зависимой выдержкой

МТЗ с ограниченно-зависимой от тока выдержкой времени

В устройствах данного вида релейных защит совмещено две ступени защиты: зависимая часть с гиперболической характеристикой и независимая. Примечательно, что времятоковая характеристика независимой части является прямой, плавно сопряжённой с гиперболой. При малых кратностях критичных токов характеристика зависимого периода более крутая, а при больших – пологая кривая (применяется для защиты электромоторов большой мощности).

МТЗ с пуском (блокировкой) от реле минимального напряжения

В данном виде дифференциальной защиты применена комбинация МТЗ с использованием влияния минимального напряжения. В электромеханическом реле произойдёт размыкание контактов только тогда, когда возрастание тока в сети приведёт к падению разницы потенциалов. Если падение превысит нижнюю границу напряжения уставки – это вызовет отработку защиты. Поскольку уставка задана на падение напряжения, то реле не среагирует на резкие скачки тока в сети.

Устройство и принцип работы блокировки МТЗ

На минских тракторах встречается 2 привода блокировки:

• механическая;
• гидравлическая.

Механический блокиратор состоит из пары кулачковых муфт, которые расположены на внутренних концах валов привода бортовых передач. Концы валов имеют шлицевую нарезку, которая обеспечивает подвижность элементов блокировки. Первая муфта установлена жестко и зафиксирована от осевых люфтов винтом. Вторая муфта имеет возможность перемещения по шлицам.

Для движения используется регулируемая тяга, которая соединена с отдельной педалью, установленной в кабине оператора. Нажатие на педаль вызывает перемещение муфты. После того как кулачки подвижной муфты войдут в зацепление с кулачками неподвижного узла, произойдет соединение валов бортовых передач. Для отключения блокировки требуется отпустить педаль.

При использовании гидравлического привода на левом валу конечной передачи в трансмиссии установлена муфта фрикционного типа. Управление ведется при помощи распределительного крана. Диски муфты соединены со шлицами вала бортовой передачи и пазами на корпусе муфты. Корпусная деталь муфты жестко соединена со специальным блокирующим валом, который пропущен через отверстие в ведущей шестерне привода бортовой передачи. Другая сторона муфты соединена шлицами с крестовиной дифференциала.

Жидкость подается на раздаточный узел датчика включения блокировки через клапан сливной магистрали гидроусилителя рулевого управления. Клапан настроен на поддержание постоянного давления 0,8 МПа. Раздаточный узел представляет собой кран с ручным управлением и двумя положениями — «включено» и «выключено». В рабочих положениях рукоятка управления фиксируется стопором (шариком с пружиной).

При открытии крана жидкость подается в полость, имеющуюся внутри фрикционной муфты. Давление жидкости на диски муфты соединяет в единую цепь ведущую шестерню (соединенную шлицами с валом левой полуоси), вал блокиратора и крестовину дифференциала. Полученная цепь представляет собой единую ось, поскольку сателлиты дифференциала не имеют возможности вращения относительно шестерен привода полуосей.

Отклонение направляющих колес трактора от прямолинейного движения на 8° (на некоторых машинах на 13°) и более перемещает золотниковый клапан, расположенный в датчике включения. При открытии клапана жидкость в полости муфты получает сообщение с расходным бачком гидроусилителя. Давление снижается, и крестовина дифференциала начинает вращаться. При положении крана в позиции «выключено» полость муфты постоянно соединена с расходным бачком усилителя рулевого механизма. Дифференциал в этом случае заблокироваться не может.

С 2004 года тракторы МТЗ-80 стали оснащаться насосом-дозатором вместо гидроусилителя руля. В системе применяется общий масляный бак для гидросистемы задней навески и привода управления поворотом колес. Принцип переключения режимов блокировки не изменился, но в схеме применяется измененный датчик.

МТЗ-50

Работа блокиратора дифференциала ведущего моста на тракторах модели МТЗ-50 основана на механическом принципе. Управление осуществляется педалью, расположенной рядом с выключателем массы.

МТЗ-80

На тракторах применяется гидравлическая схема блокировки. С валов в коробке передач убрали шлицы для установки муфт механического привода. Управление датчиком может вестись тросом или педалью.

Тросовый привод оснащается рукояткой и обеспечивает 3 режима работы:

1. Система отключена. Рукоятка находится в крайнем переднем положении и удерживается фиксатором.
2. Автоматический режим работы при повороте колес на угол 8°. Рукоятка фиксируется в промежуточном положении.
3. Принудительное включение, независимо от угла поворота передних колес. Режим включается вытягиванием рукоятки до упора и удерживанием ее в этом положении. При отпускании рукоятки система автоматически отключится.

Управление педалью обеспечивает 3 режима. Принудительное включение осуществляется нажатием на педаль до упора и удержанием. После снятия ноги с педали происходит отключение блокировки.

МТЗ-82

Трактор МТЗ-82 представляет собой вариант машины модели 80 с приводом на все колеса. Передний мост оснащается дифференциалом самоблокирующегося типа. Включение происходит в автоматическом режиме при появлении пробуксовки любого из колес.

Схема блокиратора заднего моста и способы управления не отличаются от узлов, применяемых на МТЗ-80.

Технические характеристики трактора

Трактор МТЗ 80 обрел свою популярность благодаря сразу нескольким факторам. Во-первых, машина сконструирована из качественных надежных деталей, которые, в паре с отличной сборкой, гарантируют продолжительные сроки эксплуатации в любых условиях. Во-вторых, трактор МТЗ 80 обладает простым устройством, что делает его эксплуатацию, обслуживание и ремонт достаточно простым. В-третьих, техника оснащается ходовой повышенной проходимости. Особенно это касается переднего и заднего моста, который отличается повышенной надежностью за счет использования прочных деталей. Основные характеристики машины включают в себя:

• Надежный мотор Д-240, мощностью 80 л. с.;
• Способность перевозить нагруженные прицепы, весом до 1,5 т.;
• Возможность передвигаться на одной из 18 передних и 4 задних скоростей;
• Колея по колесам в передней части – от 120 до 180 см, в задней части – от 130,5 до 210 см.;
• Физическая масса – 3,16 т.;
• Скорость – от 1,1 до 34 км/ч.;
• Клиренс – 47 см.;
• Радиус движения при прохождении поворота – 4,05 м;
• Наличие доработанной гидравлической системы, повышающей комфорт при эксплуатации трактора.

Трактор МТЗ 80 обладает сравнительно небольшими габаритами. Длина машины составляет немногим более 3,8, а ширина – 1,97 м. Высота трактора – 2,47 м.

Важно также отметить наличие в конструкции трактора полностью переделанной, по сравнению с предыдущими моделями, электрической проводки. В результате органы управления и приборы трактора работают стабильно даже при сильной нагрузке агрегата

По сравнению с предыдущей машиной – МТЗ-52, трактор МТЗ 80 оснащен доработанными реле, о чем нам говорят чертежи электросхемы машины в документах на трактор.

Конечно же, при эксплуатации машины не обходится без небольших проблем. Часто владельцы сталкиваются с вопросом в виде отсутствия возможности завести трактор. В таком случае следует испробовать альтернативный вариант, то есть попробовать «пускач». Однако перед тем, как завести с «пускача», необходимо убедиться в отсутствии засорения в стартере – вполне возможно, что машина не заводиться из-за наличия грязи внутри узла.

В целом же, модель МТЗ-80 показывает себя, как надежный агрегат для выполнения широкого спектра различных работ. Владелец может устанавливать цепи на колеса машины, использовать различный навесной инвентарь для посадки, сбора и транспортировки урожая, применять погрузчик.

Ниже рассмотрим, из чего состоит трактор МТЗ 80, а также подробно изучим конструкцию основных узлов сельскохозяйственной машины.

Блокировка дифференциала МТЗ-80 Устройство, виды, контроль

Информация о видах, механизмах и других тонкостях блокировки дифференциала трактора МТЗ-80.

Дифференциал – один из основных компонентов трансмиссионного узла в транспортном средстве.

Он предназначен для передачи вертящего момента, смены его параметров между имеющимися потребителями и обеспечения, в случае надобности, их вращения с несовпадающей угловой скоростью.

О том, что являет собой этот узел и как устроен механизм блокировки дифференциала МТЗ и пойдёт речь в рамках этой статьи.

Устройство агрегата

Дифференциал имеет довольно-таки сложное строение. Корпус у него разъёмный, вращающийся посредством конусоподобных подшипников роликового типа.

Крестовина агрегата зафиксирована между половинками его корпуса.

Имеющиеся отверстия для осей крестовины и призонных болтов промаркированы одинаковыми значениями и выполнены при их совместной обработке. Эти детали нельзя подвергать разукомплектации ни в коем случае.

Крестовина включает в себя четыре сателлита, половина из которых имеет фиксированное соединение с шестерёнками полуосевого типа.

В некоторых случаях устройство может оказывать негативное влияние на тяговые параметры трактора, особенно при прохождении поворотов.

Виной всему недостаточно качественное сцепление с почвой одного из колёс, вследствие чего происходит его пробуксовывание. В это же время, второе колесо, изначально имеющее чуть более лучшее сцепление, неспособно самостоятельно его реализовать, вследствие чего показатели силы тяги в нём сравниваются с буксирующим колесом.

Схема ГУРа и блокировки дифференциала:

1 — муфта блокировки; 2 — щуп;.

3 — маховичок управления; 4 — золотник; 5 — корпус; 6 — шток; 7 — поршень; 8 — цилиндр; 9 — маслопровод блокировки; 10 — редукционный клапан; 11 — крышка; 12 — сферическая гайка; 13 — распределитель; 14 — клапанная крышка; 15 — сливной фильтр; 16 — масляный бак; 17 — насос ГУР; 18 — пружина; 19 — предохранительный клапан; 20 — бустер; 21 — регулировочная втулка; 22 — червяк; 23 — сектор; 24 — поворотный вал; 25 — сошка; 26 — рейка; 27 — упор рейки; 28 — маслопровод датчика блокировки.

Блокировка дифференциала и её виды

Непосредственно сама блокировка состоит из такого перечня компонентов:

• Блокировочная муфта;
• Редукционный клапан;
• Блокировочный датчик.

Муфта блокирующего типа находится в кожухе, прикреплённом к корпусу заднего моста с его левой стороны посредством крышки и подшипников стакана.

Редукционный клапан и блокировочный датчик, имеющий особый щуп для настройки управляющей сошки, вмонтированы в корпус гидроусилительного устройства. Исходя из степени воздействия, блокировка может быть частичной и полной.

Первая имеет ограничение по времени отправляемого усилия между элементами агрегата и отличается повышенным вертящим моментом на колесе, имеющем лучшее сцепление.

Блокировка может проводиться двумя способами:

• Принудительно – по команде водителя и посредством кулачковой муфты, предоставляющей жёсткий контакт между полуосью и корпусом агрегата;
• Автоматически – за счёт применения особых приспособлений (дифференциалов с возможностью самостоятельной блокировки), что позволяет с максимальной эффективностью использовать возможности, присущие полному блокировочному циклу и дифференциалам свободного типа.

Схема управления блокировкой дифференциала:

1 — кран; 2 — кронштейн; 4 — трос управления; 4 — винт; 5 — кронштейн; 6 — рукоятка.

Блокировочный процесс и его контроль

Управление блокировочным процессом проводится посредством особой рукоятки, имеющей три положения:

• I – рукоятка находится в крайне-переднем положении, соответствуя значению «Блокировка дифференциала отключена»;
• II – рукоятка находится в промежуточном состоянии, с фиксацией её под углом в 90 градусов и совпадением с отметкой «ВКЛ.», нанесенной на крышку датчика. В этом случае масло переходит в диафрагменную полость блокирующей муфты под давлением примерно в 8 кгс/см2, что вызывает блокировку агрегата. Если имеет место поворот колёс на угол более чем 13 градусов, рейка и головка золотника смещаются, вплоть до совмещения блокирующей муфты со сливом, вследствие чего происходит разблокировка дифференциала;
• III – рукоять находится в крайне-заднем положении, без фиксации, соответствуя значению «Принудительное блокирование, вне зависимости от состояния направляющих колёс», а кран отвёрнут по часовой стрелке до самого конца. При опускании рукояти, она одновременно с краном переходит в I положение (под воздействием специальной пружины), что приводит к разблокировке дифференциала.

Передний ведущий мост трактора МТЗ 82 схема

1 — механизм регулировки колеи; 2 — крышка моста; 3 — корпус манжеты; 4, 20 и 21 — регулировочные прокладки; 5, 23 и 25- подшипники; 6 и 28 — гайки; 7 — ведомая шестерня; 8 — ведущий диск; 9 -нажимная чашка; 10 и 11 — корпуса дифференциала; 12 — ведомый диск; 13 — сапун; 14 — корпус моста; 15 — полуосевая шестерня; 16 — заглушка полуосевой шестерни; 17 — болт дифференциала; 18 — ось сателлитов; 19 — сателлит; 22 — стакан ведущей шестерни; 24 — ведущая шестерня; 26 — регулировочные шайбы; 27 — соединительный фланец; 29 — клин; 30 — брус полурамы; 31 — втулка бруса; 32 — стопорная планка; 33 — ось качания.

Конструкция переднего ведущего моста МТЗ 82

Конструкция переднего ведущего моста МТЗ 82 точно такая же, как и не ведущего, портального типа (балка разместилась выше оси колес). Это разрешает высокий (650 мм) агротехнический просвет, который неотъемлемый помощник для междурядной обработки высокостебельных пропашных культур.

Главная передача переднего моста трактора МТЗ 82 представлена парочкой конических шестерен. Для того чтобы повысить плавность зацепления и бесшумности передачи, конические шестерни изготовлены со спиральными зубьями.

Дифференциал обеспечивает разную частоту вращения ведущих колес при повороте трактора, а так­же при движении по разным неровностям.

Так же при облегчении поворота, дифференциал может ухудшить тяговые способности трактора. Для того, что избежать такой проблемы на тракторах такого типа применяют автоматически действующий механизм.

Редуктор переднего моста МТЗ-82

Колесный редуктор передних мостов МТЗ-82, предназначен не обязательно для увеличения крутящего момента, передаваемого соответсвенно от главной передачи к главным колесам, но и для того,чтобы выполнить поворот этих колес.

Сам редуктор, состоит из двух пар верхней и нижней конических шестерен.

При таком мосте на тракторе полностью сохраняются все параметры его универсальности –пределы регулировки колеи, места навески агрегатируемых машин радиусы поворота, агротехнический просвет.

Передний ведущий мост устанавливается в проем переднего бруса полурамы на то же место, где монтируется передний не ведущий мост. Корпус переднего моста соединен с брусом шарнирно двумя полыми осями, что позволяет переднему мосту качаться относительно полурамы в поперечной плоскости.

Блокирующее устройство пуска дизеля трактора МТЗ-100 и МТЗ-102

Чтобы исключить возможность пуска дизеля при включённой передаче на тракторе МТЗ-100 и МТЗ-102 устанавливается специальное блокирующее устройство . Основные элементы конструкции блокирующего устройства пуска дизеля: кулачок (7), управляемый рычагом включения диапазонов (5), пробка (8), в которую помещён выключатель (6) (типа ВК-418), регулировочные шайбы (9), электропроводка, соединяющая выключатель (6) с приборами пуска.

Рис. 1. Схема блокировки пуска дизеля трактора МТЗ-100 и МТЗ-102.

1) – Реле стартера;

4) – Включатель стартера;

5) – Рычаг диапазонов коробки передач;

6) – Включатель ВК-418;

9) – Регулировочная шайба.

При включении диапазона рычагом коробки передач следует повернуть кулачок (7) так, что шарик включателя через толкатель разомкнёт контакты и разорвёт цепь между промежуточным реле (1) (РС502) и тяговым реле стартера (3).

Только при установке рычага переключения диапазонов коробки передач в нейтральное положение возможен пуск дизеля.

При эксплуатации трактора МТЗ-100 и МТЗ-102 могут иметь место случаи, когда при пуске стартер не выключается вследствие нарушения регулировки, а также неисправности выключателя блокировки пуска.

Порядок проведения проверки системы блокировки:

1) – Отъединить провода от клемм включателя (6);

2) – Проверить замыкание контактов выключателя. Для этого необходимо к источнику электрической энергии (батарее) через выключатель подсоединить лампу либо прибор. Установить рычаг диапазонов (КП с переключением передач под нагрузкой) либо рычаг переключения передач (КП с синхронизаторами) поочерёдно в нейтральное положение и положения включения диапазонов либо передач. Следить за лампой либо показаниями прибора. В том случае, если в нейтральном положении лампа горит (прибор даёт показания), а при переводе в положение включения диапазонов либо передач гаснет (прибор не даёт показаний) – выключатель исправен. Если лампа не горит (прибор не даёт показаний) во всех положениях, то надлежит вывернуть выключатель и проверить его путём нажатия на шарик. Если он исправен, то требуется регулировка его положения в крышке путём удаления регулировочных прокладок до тех пор, пока контакты выключателя не замкнутся (лампа загорится либо прибор даст показания) при полном закреплении выключателя и нейтральном положении рычага и разомкнутся (лампа погаснет либо прибор не даст показаний) при переводе рычага в положение включения диапазонов либо передач;

3) – Подсоединить и закрепить провода;

4) – Пуском дизеля проверить работу системы блокировки пуска.

Источник
