Схема электропроводки газель бизнес

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости
2 Выбор аварийной температуры охлождающей жидклсти
3 Аварийное низкое давления масла двигателя
4 Датчик давления масла
5 Датчик уровня топлива
6 ———-
7 ———-
8 Открытые двери автобуса
9 ———-
10 Открытые двери салона,капота или багажника
11 ———
12 ———
13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор
2 Включения ламп сигнализатора поворота правого борта
3 Включения ламп сигнализатора поворота левого борта
4 Включения стояночного тормоза
5 Влючения дальнего света
6 Включения передних противотуманных фар
7 Подсветка КП
8 Включения габаритных огней
9 Включения задних противотуманных фар
10 ———
11 Включения блокировки межосевого диффиренциала
12 Включения пониженной передачи
13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов
2 Зажигание
3 Корпус
4 Высоковольтный вход тахометра
5 Низковольтный вход тахометра
6 Включения ближнего света фар
7 Разряд аккумуляторной батареи
8 Зажигания
9 Низкий уровень тормозной жидкости
10 Датчик скорости
11 Выход спидометра к бортовому компютеру
12 Включения обогрева звднего стекла
13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-)
2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)
3 Износ тормозных накладок
4 Включения предпускового подогрева двигателя(-)
5 ————-
6 ————-
7 ————-
8 ————-
9 —————
10 ————-
11 Низкий уровень стеклоомывающей жидкости
12 Низкий уровень охлождающей жидкости
13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение вывода	38.3801	382.3801	385.3801010
Контрольная лампа воздушной заслонки карбюратора	X1.1	X1.1	X1.1
Указатель температуры охлаждающей жидкости	X1.2	X1.2	X1.2
Контрольная лампа перегрева охлаждающей жидкости (-)	X1.3	X1.3	X1.3
Контрольная лампа низкого давления масла	X1.4	X1.4	X1.4
Указатель давления масла	X1.5	X1.5	X1.5
Указатель уровня топлива	X1.6	X1.6	X1.6
Контрольная лампа резерва топлива (-)	X1.7	X1.7	―
Контрольная лампа непристегнутых ремней безопасности	X1.8	X1.8*	―
Тест (-)	X1.9	X1.9	―
Контрольная лампа незакрытых дверей (-)	X1.12	―	X1.10*
Контрольная лампа перегрева масла	X1.11	X1.11*	―
Цепь 30 (постоянное питание)	―	―	X2.2
Объединенный выход контрольной лампы STOP	X2.2	―	―
Контрольная лампа правого указатель поворота	X2.3	X2.3	X2.3
Контрольная лампа левого указатель поворота	X2.4	X2.4	X2.4
Контрольная лампа стояночного тормоза	X2.5	X2.5	X2.5
Контрольная лампа включения дальнего света фар (+)	X2.6	X2.6	X2.6
Контрольная лампа включения противотуманных фар (+)	―	―	X2.7*
Контрольная лампа указателей поворота прицепа (+)	X2.12	X2.7*	―
Индикация пониженной передачи (-)	―	―	X2.8*
Индикация блокировки межосевого дифференциала (-)	X2.9	X2.9*	X2.9*
Контрольная лампа обогрева сидений (+)	X2.10	X2.10	―
Контрольная лампа включения задних противотуманных фонарей (+)	―	X2.11*	X2.11*
Контрольная лампа включения габаритного освещения (+)	X2.7	X2.12	X2.12
Цепь освещения приборов	X2.13	X2.13	X2.13
Контрольная лампа перегрева каталитического нейтрализатора	X2.8	―	―
Контрольная лампа подушек безопасности (+)	X2.11	―	―
Контрольная лампа STOP	X3.6	―	―
Контрольная лампа ABS (-)	X3.1	X3.1	X3.1, инверс
Масса (-)	X3.2	X3.2	X3.2
Питание (+) спидометра	X3.3	X3.3	X3.3
Масса (-) спидометра	X3.4	X3.4	X3.4
Тахометр (высоковольтный вход)	―	X3.5	X3.5*
Тахометр (низковольтный вход) (-)	―	X3.6	X3.6
Тахометр (вход от генератора)	X3.7	―	―
Контрольная лампа ближнего всета фар (+)	―	―	X3.7*
Контрольная лампа обогрева заднего стекла (+)	X3.8	X2.1*	X3.8
Выход спидометра к борткомпьютеру	X3.9	X3.9	X3.9
Вход спидометра	X3.10	X3.10	X3.10
Контрольная лампа уровня тормозной жидкости (-)	X3.11	X3.11	X3.11
Питание (+) контрольных ламп и приборов	X3.12	X3.12	X3.12
Контрольная лампа разряда аккумулятора	X3.13	X3.13	X3.13
Контрольная лампа уровня масла	X4.1	X4.1*	X4.1*
Контрольная лампа CHECK ENGINE (+)	X4.2	X4.2	X4.2
Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-)	X4.3	X4.3	X4.3
Контрольная лампа износа тормозных колодок (-)	―	―	X4.4*
Контрольная лампа свечей накаливания (+)	―	―	X4.5
Контрольная лампа уровня охлаждающей жидкости (-)	X4.8	X4.8*	X4.8*
Контрольная лампа уровня омывающей жидкости (-)	X4.9	X4.9*	X4.9*
Контрольная лампа уровня жидкости гидроусилителя руля (-)	X4.10	X4.10*	X4.10*
Контрольная лампа наличия воды в топливном фильтре (+)	―	―	X4.11*
Контрольная лампа перегоревших ламп (-)	X4.11	X4.11*	―

Схема соединения жгута проводов системы управления двигателем ГАЗель-Бизнес

Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Другие изменения связаны с расположением органов управления и на них, пожалуй, не стоит останавливаться.
Этот узел состоит из разных компонентов, основными являются распределительное устройство, свечи, а также высоковольтные провода, передающие заряд. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв для установки дополнительных контрольных ламп ; 15 — указатель уровня топлива.
Выход из строя или некорректная работа генератора. Общие сведения Схема электропроводки в автомобиле ГАЗ с двигателем карбюратор или инжектор состоит из множества компонентов.
При более значимых повреждениях весь участок цепи лучше заменить.
Топливная система, одним из основных компонентов которой является насос. Прибор показывает приблизительное количество топлива в баке.
Поэтому при смене силового агрегата на другой тип двигателя например, ЗМЗ карбюратор на ЗМЗ инжектор всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода. Следующее отличие, это несколько усложнённая схема включения отопителя.
Для работы системы зажигания ДВС была необходима подача питания на катушку зажигания, трамблер и коммутатор

Более простое оформление значительно разгружает внимание водителя.
КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

Особенности электрооборудования

Первое, в чем нуждается владелец – это схема электропроводки Газель 3302, поскольку в суровых условиях отечественного климата отказы электрооборудования не являются чем-то невозможным. И задача заключается в быстром поиске и устранении причины поломки.
На фото – первая часть оригинальной схемы

А электропроводка Газель 3302 отличается в первую очередь из-за установки импортных комплектующих, что требует качественной инструкции, которой зачастую нет у автовладельцев. Причин тому несколько, но чаще всего – это покупка автомобилей с пробегом, когда о заводском руководстве по обслуживанию Газель Бизнес просто забывают.
На фото – вторая часть оригинальной схемы

Стартер

К примеру:

• Качественный пуск двигателя напрямую зависит от технически исправного стартера. И его не только нужно уметь демонтировать с автомобиля в случае отказа, но и быстро отремонтировать, зная все особенности и нюансы ее работы (см. например статью — электропроводка ВАЗ 21213).
• А для этого также нужно понимать, как устроена электропроводка на Газель 3302, и какие проблемные зоны следует осматривать в первую очередь.

Пошаговая инструкция по ремонту и демонтажу стартера Газели

Генератор

Работу всех электронных компонентов в движении автомобиля обеспечивает трехфазный генератор переменного тока 3282.377. И в первую очередь проводка Газель Бизнес ориентирована на его параметры.
Табличные данные электрооборудования ГАЗель Бизнес

О том, зачем нужна проводка в машине, вы можете узнать из нашей статьи на сайте.

Газель 3302 2705 (Соболь) предохранители и реле

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

монтаж проводки своими руками, видео, фото

После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя — «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.

Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

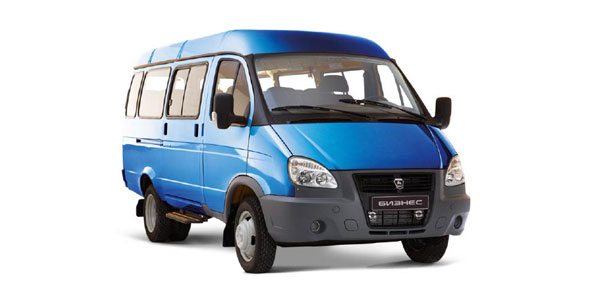

Рестайлинговая Газель Бизнес

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

1. Дизельного двигателя;
2. АБС в приводе тормозов;
3. Кондиционера;
4. Круиз-контроля.

Дизельная Газель

Заводская схема электропроводки Газель 3302

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

1. Блок управления работой топливного насоса;
2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

1. более мощная аккумуляторная батарея,
2. новый стартер с улучшенными характеристиками;
3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам.

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Японский кондиционер Sanden для Газели

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

1. главный тормозной цилиндр;
2. вакуумный усилитель тормозов;

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
2. гидроусилителя руля от ZF Lenksysteme;
3. электрообогрева наружных зеркал;
4. иной передней панели с новым блоком приборов;
5. аудиосистемы от Blaupunkt;
6. обновленного блока управления отопителем кабины.

Блок управления аудиосистемой Blaupunkt и кондиционером в Газель Бизнес

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Функции электрических систем автомобиля

Схема проводки Газель 405 с двигателем семейства ЗМЗ

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Инжекторный двигатель ЗМЗ-405.22

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

1. Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
2. Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Модификации силовых агрегатов на Газель и их соответствие экологическим нормативам за все годы выпуска

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

1. ЗМЗ-40524.10;
2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Электросхема ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215

1. боковой указатель поворотников;
2. указатель поворотников;
3. блоки передних фар;
4. лампы передних габаритных огней;
5. лампа (дальний-ближний) фары;
6. тумблер подсветки задней части салона (для автомобилей с двухрядным расположением сидений);
7. подсветка подкапотного пространства;
8. светильники освещения задней части салона (для автомобилей с двухрядным расположением сидений);
9. светильник освещения кабины в передней части;
10. плафоны (плафон для ГАЗ-2705 и ГАЗ-27057 с двухрядным расположением сидений) грузового салона;
11. реле включения стартера;
12. центральный блок плавких вставок;
13. электрогенератор;
14. расположение стартёра;
15. аккумуляторная;
16. выключатель плюсовой клемы аккумулятора;
17. кнопка управления дистанционно выключателем аккумулятора;
18. реле-прерыватель сигнальной лампы стояночного тормоза;
19. замок зажигания;
20. выключатель сигнала ручного тормоза;
21. датчик сигнальной лампы аварийного уровня тормозной жидкости;
22. температурный датчик охл.жидкости тосола (воды);
23. датчик температуры тосола (воды);
24. датчик прибора визуального контроля давления масла;
25. датчик сигнальной лампы аварийного давления масла;
26. Тумблер противотуманных фар;
27. главный переключатель режимов наружного освещения;
28. нижний блок плавких вставок;
29. выключатель электрического насоса системы отопления (ГАЗ-33023; -330273);

электрический насос системы отопления (ГАЗ-33023; -330273);
электрический двигатель стеклоомывателя;
расположение сигнала;
розетка подлючения переносного фонаря;
плафон платформы (ГАЗ-3302; -33021; -33027);
зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
выключатель зуммера (ГАЗ-3302, -33021, -33027);
кнопка включения световой аварийной сигнализации;
реле указателей поворотников;
верхний блок плавких вставок;
устройство переключения режимов работы указателей поворотников;
щиток контрольных приборов;
прибор контроля за уровнем топлива в баке;
лампа-индикатор резерва топлива в баке;
вольтметр;
спидометр;
счетчик суточного пробега;
лампа-индикатор указателей поворотников (зеленый);
лампа-индикатор аварийного падения до критического уровня тормозной жидкости и о поднятом рычаге ручного тормоза (красный);
лампа-индикатор разряда аккумулятора;
лампа-индикатор включения блокировки межосевого дифференциала раздаточной коробки (для полноприводных моделей 4х4);
лампа-индикатор перегрева тосола (воды) (красный);
лампа-индикатор габаритного света (зеленый);
лампа-индикатор дальнего света фар (синий);
тахометр;
указатель давления масла;
лампа-индикатор аварийного (критического) давления масла (красный);
температурный указатель тосола (воды);
кнопка сигнала торможения;
кнопка автоматического включения сигнала заднего хода;
выключатель сигнала блокировки межосевого дифференциала (для полноприводных моделей 4х4);
расположение на схеме топливного датчика, контролирующего уровень;
устройство переключения режимов работы электромотора дополнительного печки и электрическогонасоса системы отопления (для фургонов с двумя рядами сидений);
резистор электромотора дополнительного радиатора отопления салона;
радиоприемник;
многофункциональное гнездо прикуривателя;
многопозиционный тумблер электромотора вентилятора печки;
электрический насос системы отопления (для фургонов с двумя рядами сидений);
электрический двигатель дополнительного радиатора отопления салона;
электрический двигатель радиатора отопления салона;
резистор электромотора печки;
расположение реле управляющее приводом стеклоочистителей;
электрический двигатель стеклоочистителя;
устройство переключения режимов работы стеклоочистителя;
фонарь комбинированный задний;
расположение ламп указателей поворотников;
расположение ламп габаритного света;
лампа сигнала торможения;
лампа света заднего хода;
лампы заднего противотуманного света;
подсветка номера;
бабина (высоковольтная катушка) зажигания;
свечи;
трамблёр с вакуумным приводом опережения зажигания

Дополнительно смотрим схему электропроводки “Газель” с новой панелью (405 двигатель):

Схема «ГАЗЕЛЬ» с 405 двигателем

Схема электропроводки полного качества и с описанием (4, 51 мб) — скачиваем ЗДЕСЬ.

Схема управления двигателем 405, приведена для примера. С полным качеством и описанием (1,35 Мб) — смотрим ТУТ.

Схема электрооборудования ГАЗ-3302, 2705 с двигателем ЗМЗ-405

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода

Бортовая сеть – постоянного тока, с номинальным напряжением 12В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Любые работы с электрооборудованием автомобиля производите только при отключенной аккумуляторной батарее.

Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.

При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.

Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.

При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.

Запрещается отсоединять аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.

Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаем ой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.

При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.

Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.

Запрещается проверять работоспособность системы зажигания «на искру» между наконечниками высоковольтных проводов и «массой», так как это приведет к выходу из строя элементов электронного оборудования.

Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.

Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.

При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода от клемм батареи.

Источник

Как определить неисправность?

При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.

Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).

Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.

Сама проверка происходит так:

• сначала ключ в замке зажигания следует выставить в положение I;
• затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
• в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.

Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.

Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.

Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.

Есть два метода диагностики:

1. Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
2. Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).

Проверка высоковольтных проводов зажигания подручными средствами

Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.

Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.

Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.

Какие требования предъявляют к свечным проводам?

Любой проводник имеет определенный срок службы. Если кабели уложены в жгут, имеют наружную оплетку и закреплены стационарно (защита от вибрационных нагрузок), период эксплуатации равен продолжительности жизни автомобиля. Другое дело – высоковольтный провод катушки зажигания. Он находится в эпицентре неблагоприятных условий: вибрация, высокая температура (а также перепады в зимнее время), пары бензина, поэтому к качеству изоляции высоковольтных проводов и к сердечнику предъявляются высокие требования:

• Жилы бывают исключительно медными (как известно, этот материал обладает наименьшим сопротивлением), а вот защитный слой может быть силиконовый или резиновый. Остальные материалы изоляции хоть и обладают хорошей защитой, но недостаточно мягкие. Еще одно требование к высоковольтным проводам – эластичность. В противном случае, от постоянной вибрации поверхность просто растрескается;
• Толщина оболочки – это поиск компромисса. Если произойдет пробой высоковольтных проводов, искра будет образовываться между центральной жилой и корпусом мотора. До свечи напряжение не дойдет, но и наличие искрящего проводника в подкапотном пространстве, мягко говоря, не полезно для авто. Обратная сторона медали – слишком толстый провод неудобен в монтаже, он неэластичный, что затрудняет укладку и обслуживание;
• Длина высоковольтных проводов – еще одна головная боль производителя. Из закона Ома известно: чем короче проводник, тем меньше потерь для электрического тока. В автомобиле не так просто разместить все взаимодействующие узлы рядом друг с другом. Установка катушки зажигания над свечными колодцами – хорошо для электриков, но плохо для компоновщиков. К тому же, желательно, чтобы кабели были схожей длины, поэтому схема подключения высоковольтных проводов тщательно рассчитывается, и заменить кабели на универсальные означает нарушить режим работы всей системы зажигания на авто.

Свойства электрооборудования

Основное предназначение электропроводки в автомобилях — передача электрических сигналов к электронным компонентам и исполнительным устройствам. Поэтому, электропроводка наделяется особенностями, зависящими от функциональности транспортного средства, на котором она применяется.

Схема проводки Газель 405 с запорожским двигателем ЗМЗ-402

Например, схема проводки на Газель отличается из-за разной платформы и разных силовых агрегатов, что требует иного расположения электронных элементов.

В частности:

• Для версии с карбюраторным силовым агрегатом используется классическая система зажигания;
• На автомобиле с инжекторной системой впрыска топлива устанавливается электронная система зажигания.

Силовой агрегат с инжекторной системой впрыска топлива ЗМЗ-405.22

Особенности применяемых силовых агрегатов

Горьковский автозавод, разработавший и освоивший выпуск малотоннажного грузовика в 1994 году, испытывал трудности с силовыми агрегатами.

На тот момент можно было использовать на автомобиле:

• Карбюраторный УМЗ производства Ульяновского моторного завода;
• Карбюраторный ЗМЗ, а позднее и инжекторный от Заволжского моторного завода.

Особенностью был тот факт, что данные силовые агрегаты использовались и для комплектации:

• Легковых автомобилей Волга;
• Автомобилей повышенной проходимости УАЗ.

Соответственно, были рассчитаны на определенные платформы. Вот почему схема проводки для новой модели потребовала принципиальных изменений под грузовую версию.

Это привело к тому, что на автомобильном рынке возникли собственные имена:

• Газель 405 (с силовым агрегатом ЗМЗ-40524 и 40522.10);
• Газель 421 (с двигателем УМЗ-4216).

У каждой модификации были и разные системы управления работой двигателя, что повлекло за собой и изменения системы электрической проводки:

• Моторы с системой впрыска топлива комплектовались элементами электронного зажигания, поскольку силовые агрегаты данной конструкции более требовательны к качеству топлива;
• Для версии с карбюраторным мотором электропроводка Газели была более традиционной, хотя и имела свои конструктивные особенности. В частности иное расположение в подкапотном пространстве.

Начиная с 2001 года, в производственной программе автопроизводителя появилась и дизельная версия.

На такую Газель электропроводка устанавливалась с учетом более мощного:

• Генератора;
• Стартера;
• Аккумуляторной батареи повышенной емкости.

Самостоятельное обслуживание

Большинству автовладельцев, имеющих Газель схема электропроводки нужна в первую очередь для обслуживания и ремонта. Ведь любую поломку и отказ, произошедший в системе зажигания или наружного освещения необходимо как можно быстрее исправить.

Кроме того, необходимо учитывать и специфику эксплуатации отечественной техники:

• Низкое качество сборки вызывает отказы и поломки вдали от СТО и мастерских (короткие замыкания из-за нарушения изоляции, гниение контактов и их коррозия и т.п.);
• Суровые климатические условия, которые особенно проявляются в зимний период. В частности, запуск двигателя в сильные морозы создает повышенную нагрузку на электропроводку;
• Низкое качество топлива также может вызывать отказы системы зажигания и впрыска;

Замена проводки Газель по нормативам СТО занимает не менее 10 нормо-часов
