Электронная тонировка

Электронная тонировка: технологии производства

Видео: стекло ADVGLASS по технологии SPD-Smart

https://youtube.com/watch?v=sh4p6MDBl5A%2520

Сегодня электронную тонировку производят по трем технологиям:

• PDLC/монохромная тонировка. Данная технология производства электронной тонировки была создана в южнокорейской фирмой DM DISPLAY, патент принадлежит ей же.Каков же принцип работы монохромной пленки PDLC? Представлена она двумя слоями, между которыми расположены жидкие кристаллы. Пока напряжение нет, кристаллы между слоями расположены неравномерно, рандомно, из-за чего солнечный свет не проходит через пленку, а стекло приобретает матовый эффект. В тот момент, когда начинается подача напряжения, в пленке появляется электрическое поле. Оно в свою очередь собирает кристаллы в ряды, вследствие чего появляются пустоты, через которые свет с легкостью проходит без каких-либо проблем.Для того  чтобы подавать напряжение на пленку, необходима серебряная паста, медные контакты и блок питания с переменным напряжением на 100-120 Вольт. На пленку крепятся контакты с помощью пасты, далее все это соединяется проводами с блоком питания.По технологии PDLC выпускается два вида пленки: простая пленка (пленка серии smart) и пленка на клеевой основе (пленка серии smart glass), последнюю используют для электронной тонировки стекол. Так, например, в России просто закупают smart glass пленку, и уже на территории нашей страны производится стекло со встроенной электронной тонировкой.Стоимость такой тонировки в среднем составляет от 50 000 рублей до 80 000 рублей.Минусы этого типа электронной тонировки:
  1. Приличное напряжение в 120 вольт, а, следовательно, нужна хорошая защита от замыкания;
  2. Чтобы сделать тонировку прозрачной, нужно подать напряжение. Если отключить питание, то снаружи не видно, что происходит в салоне, но и из салона не видно, что происходит снаружи.
• Технология SPD (Suspended Particle Devices)/плавное изменение прозрачности. Данная технология дает массу преимуществ: например, вы сможете плавно регулировать освещенность внутри салона – «умная» пленка становится более и более прозрачной в зависимости от освещенности на улице, что гарантирует комфорт для ваших глаз при любых погодных условиях. Кроме того, если прекратить подачу напряжения на пленку, стекло будет максимально затемнено, и с улицы практически ничего не видно: это очень удобно, когда вы паркуете автомобиль на долгое время. Следует отметить, что SPD предполагает двойное стекло, которое сравнимо с бронированным. Цены за такое удовольствие: от 200 000 рублей до 250 000 рублей за передние стекла и блок питания. в России лицензию на производство пленки SPD имеет объединение «АДВНАНОТЕХ», лицензия получена от американских коллег, корпорации Research Frontiers Inc.
• Тонировка Vario PlusVario Plus – это прочнейший трехслойное стекло, у которого можно меняться уровень светопропускания, используя напряжение. Ну, тут все так же, как мы писали чуть выше: напряжение отсутствует – стекло максимально непрозрачное, есть напряжение – свет пропускается. Для подачи тока использует блок питания на 110 Вольт. Имеется возможность фиксировать уровень прозрачности каждого стекла в отдельности. Электронная тонировка Vario Plus – товар не для каждого автомобилиста. Это удовольствие для элиты, что называется, эксклюзивное. Тем не менее, на машине такие стекла ничем не примечательны и выглядят как стандартная тонировка.

Видео: Электронная тонировка Vario PLus Sky

Стоимость такой электронной тонировки составляет примерно 9 000 долларов США. В цену входит комплект стекол на передние двери и контроллер.

стекло Vario Plus вы получите лишь спустя один-два месяца после оплаты. Однако можете поверить, что покупка полностью оправдает ожидания.

Рекомендации по применению регулируемой тонировки

Днем, когда интенсивность прямых солнечных лучей достаточно высока, рекомендуется предельно снизить светопропускную способность стекол.

При наступлении сумерек, желательно степень прозрачности стекол довести до комфортного состояния

В ночное время следует установить регулятор на функцию полного осветления стекла.

Принцип работы системы регулируемой электронной тонировки

В момент подачи напряжения на стекла, где осуществлена электронная тонировка происходит фотохимическая реакция. При этом слой жидких кристаллов пленки начинает видоизменяться и, этот факт, определенным образом, влияет на пропускную способность световых лучей. Тонкий проводящий материал, расположенный между герметичных стекол «SPD» или двумя слоями пленки «PDLC», под воздействием электрического тока, помогает высокомолекулярным веществам распространиться по поверхности всего стекла.

Достоинства регулируемой тонировки

• защита от вредных инфракрасных «42%» и ультрафиолетовых излучений «98%»;
• автолюбитель может самостоятельно выбрать необходимую освещенность/затемнение в салоне при помощи регулятора тонировки;
• армирующий лист стекла или армирующий слой пленки обеспечивают высокую прочность изделия;
• возможность сохранить обшивку салона от выгорания;
• служит гарантией безопасности салона и защитой его содержимого
• в случае ДТП, не позволит разбитому стеклу разлететься на осколки, чем предохранит водителя и его пассажиров авто;
• служит защитой для глаз водителя и пассажиров от яркого солнца и фар встречного автотранспорта в ночные часы;
• смарт-стекла обладают энергосберегающими свойствами;
• трехслойные стекла обеспечивают надежную шумоизоляцию;
• достаточно простой уход.

Недостатки, которые имеет электронная тонировка

• дорогостоящее мероприятие;
• процесс монтажа требует специальных знаний;
• отсутствие большого ассортимента на рынке;
• затрудняет обзор в ночные часы, особенно при необходимости осуществлять задний ход;
• жидкокристаллическая полимерная пленка быстро сажает аккумулятор.

Электронная тонировка стекол автомобиля техника выполнения своими руками Видео TuningKod — 25 Января 2016 — Электронная тонировка стекол автомобиля техника выполнения своими руками Видео

Электронная тонировка стекол автомобиля нужна для того, чтобы чувствовать себя за рулем намного комфортнее. Тонировка не пропускает солнечных лучей и позволяет регулировать степень затемнения своими руками.

1 Электронные виды тонировки – принципы работы и особенности

Электротонировка стекол – это электрохромный слой, который способен изменять структуру пленки в зависимости от количества поданного электрического тока. Это достигается с помощью жидких кристаллов, которые содержатся в проводящем слое остекления – происходит равномерное распределение основного полимера по периметру, а степень затемнения зависит от количества поступающего освещения и электрического тока.

Иногда электрохромную тонировку называют смарт-стеклом, то есть «умное» стекло. Смарт-стекло обладает свойствами изменять оптические свойства с изменением температуры (коэффициент светопропускания и коэффициент теплового поглощения). Установка дополнительного стекла, в отличие от электрохромной пленки – трудоемкий и дорогостоящий процесс. Управление светопропусканием можно осуществлять дистанционно, для этого необходимо подключение специального пульта в салоне автомобиля.

Электронная тонировка стекол обладает рядом преимуществ, среди которых можно выделить невозможность повреждения электрохромного слоя, так как «умная» пленка находится между стекол автомобиля. Но самое главное  – изменение прозрачности электронной пленки никак не влияет на пропускную способность, и свет в салоне автомобиля всегда присутствует, при этом попадание ультрафиолетовых лучей сводится к минимуму. Однако электронная тонировка имеет и недостатки – при непостоянной подаче напряжения затонировать стекла автомобиля моментально становится невозможным.

2 Тонкости установки «умного» стекла своими руками

Электронная тонировка имеет ряд особенностей. Без необходимых знаний и умений установить ее своими руками на автомобиль действительно сложно. Нанесение жидких кристаллов на поверхность стекла автомобиля и особенно установка дополнительного остекления требуют наличия специального цеха, технологий и оборудования, а также квалификации мастера по установке.

Для установки тонировки своими руками проще использовать другие доступные виды, такие как силиконовая пленка или съемная тонировка. Если же вы все-таки решились действовать, вам потребуется приобрести набор инструментов и специальный комплект для установки пленки, который можно найти в автомобильном магазине.

https://youtube.com/watch?v=cfBcJ274R18

3 Пленка Хамелеон как один из способов современной тонировки

Если речь идет об установке пленки с электрохромными элементами «под хамелеон» своими руками, необходимо сперва сделать точные замеры окон автомобиля. Далее с помощью канцелярского ножа разрезаем купленную заранее пленку подходящего размера. После этого необходимо снять защитный слой на пленке и приготовиться к установке. Пленка крепится своими руками с внутренней части стекла.

После установки займитесь подключением проводов к блоку питания, а также к специальному регулятору и инвертору электрического тока, с помощью которых будет регулироваться степень прозрачности стекла. Проводку лучше всего заизолировать изолентой или гофрой и провести под обшивкой автомобиля. Для этого следует воспользоваться инструкцией производителя

 Важно помнить, что при отсутствии знаний в автоэлектрике и набора необходимых инструментов можно повредить смарт-стекло, пленку и другие материалы и не добиться эффекта, который предполагает электротонировка

Электротонировка обладает высокой стоимостью, именно этот факт не позволяет данному виду выйти на лидирующие позиции.

На данный момент один квадратный метр смарт-стекла стоит на рынке не менее 30 тысяч рублей. Электронная тонировка стандартного легкового автомобиля своими руками потребует не менее двух квадратных метров смарт-стекла. Соответственно, цена материала будет варьироваться в пределах 150-200 тысяч рублей. В специализированных мастерских электронная тонировка устанавливается за 10-15 тысяч. Поэтому, перед тем как приобретать и устанавливать смарт-стекло, еще раз подумайте, может, проще обойтись более доступными способами.

spd тонировка

Устройства spd имеют способность к матированию стекла. Это становится возможным после того как жидкие кристаллы перевоплощаются в твердеющий полимер, имеющий способность к рассеиванию прямых лучей солнца и изменению характеристики стекла.

Как следствие, стекло становится матовым. В самом начале затемняются края, после чего изменяется и середина стекла. Для этого процесса требуются считанные минуты. Подача напряжения заставляет плавиться жидкие кристаллы, которые впоследствии пропускают световые лучи, несколько рассеивая их. В конечном результате, этот процесс позволяет получить прозрачное стекло.

Как выбрать электротонировку

Сейчас используется два варианта электронной тонировки стёкол:

• SPD — более функциональная, но и стоимость у такой плёнки высокая;
• PDLC — более дешёвый вариант, но отличается повышенным электропотреблением.

Технология SPD

В этом случае окно автомобиля состоит из двух стёкол:

• первое защищает салон от ультрафиолетового и инфракрасного излучения;
• второе — придаёт жестокость конструкции.

Между этими стёклами находится основной элемент SPD технологии. Он представляет собой плёнку, состоящую из взвешенных частиц. На них подаётся питание, и они меняют степень затемнения стекла. Для работы SPD электротонировки достаточно напряжения 7–9 Вт. Можно выставить несколько вариантов затенённости и при помощи пульта переходить сразу на них, а можно плавно регулировать прозрачность стекла.

Кроме регулирования степени затенённости стекла, слой взвешенных частиц увеличивает его прочность. Такой вариант электронной тонировки самостоятельно выполнить нельзя, его применяют только на заводских стёклах.

Технология PDLC

Эта технология более простая, поэтому и более доступная. Её применение позволяет затонировать любой автомобиль. Технология PDLC ещё называется электрохромная, при создании такой плёнки используются жидкие полимерные кристаллы. В этом случае используются две плёнки, которые служат защитой для находящегося между ними жидкокристаллического слоя.

При поступлении питания на кристаллы они выстраиваются в определённом порядке и прозрачность стекла меняется. Тонировка при помощи технологии PDLC требует питания в 110 В. Управлять такой системой можно только при включённом зажигании, когда оно выключено, убрать тонировку невозможно.

Стоимость электротонировки

Стоимость электронной тонировки будет зависеть от используемой технологии. Если это SPD, то два передних стёкла обойдутся примерно в 140–160 тысяч рублей.

PDLC технология обойдётся дешевле. На такой же комплект придётся потратить порядка 35–40 тысяч рублей.

Пока электротонировка не очень распространена, но с массовым её внедрением, стоимость услуги будет снижаться.

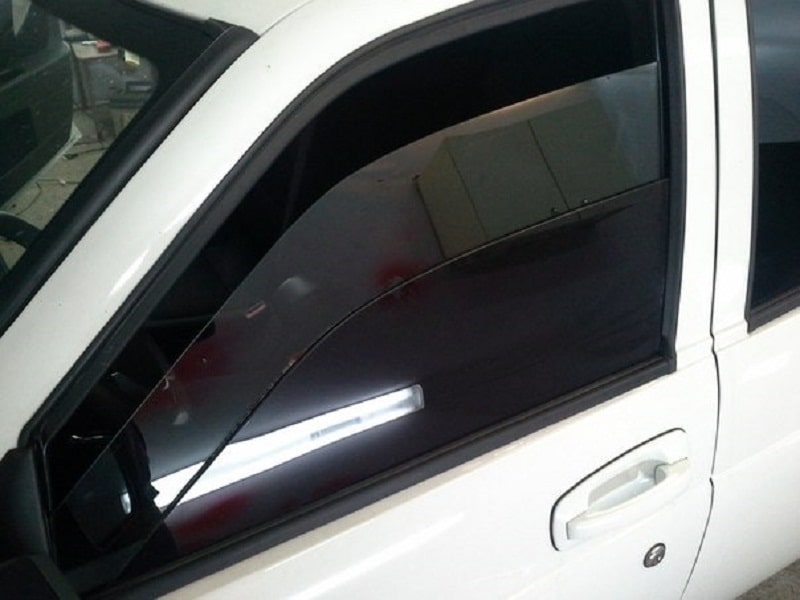

Тонировка двойным стеклом – «электро-тонировка»

Технология двойного стекла – это самый простой способ создания эффекта электро-тонировки. Его принцип действия заключается в установке двух окон в одну дверную раму: одно прозрачное, а другое – тонированное. Для каждого окна монтируются отдельные направляющие под дверной картой, и одна направляющая на дверной раме.

Внешнее стекло должно быть прозрачным, а внутреннее – тонированным. Для смены окон необходимо установить два отдельных электродвигателя, которые будут поочередно перемещать стекла вверх и вниз. А управлять этими двигателями можно с помощью отдельных контроллеров, которые устанавливаются в поручень двери.

Важно! Тонировка в два стекла считается самой дешевой. Поэтому она больше всего подходит для автомобилей бюджетного сегмента: Лада Калина, Лада Гранта, Лада Приора, и т

д.

Принцип работы

Перед использованием двойной тонировки нужно правильно подключить два стекла к контроллеру. Желательно, чтобы левая кнопка контроллера отвечала за внешнее окно, а правая – за внутреннее. Так будет проще разбираться с механизмом.

Подключение стекол к контроллеру происходит через самый обычный электронный двигатель, который в заводском варианте устанавливается на большинстве моделях «АвтоВАЗ». Только в отличие от заводского варианта двойная тонировка будет иметь два мотора, каждый из которых отвечает за свое стекло.

При поднятии первого (наружного) окна, без тонировки, в салоне машины образуется отличная светопропускаемость – до 90-100%. А вот при поднятии второго (внутреннего) тонированного окна светопропускная способность будет снижаться. В отличие от технологий PDLC и SPD двойную тонировку нельзя настраивать вручную. А уровень светопропускной способности стекла будет напрямую зависеть от того, какая пленка поклеена на окно (от 10 до 75 %).

Важно! Два стекла в тонировке, в комплекте с двумя электродвигателями и установкой обойдутся автовладельцу в 50 000 рублей. Без участия мастера стоимость процедуры уменьшится до 40 тысяч руб

(цены актуальны на 2020 год).

Обслуживание стекол с тонировкой двойные стекла

Триплексное стекло разрешается мыть теплой или холодной водой, с применением химических очистителей. Двойная тонировка не боится твердых мочалок, в том числе и с фибровым покрытием

Единственное, на что нужно обращать внимание при мойке двойных стекол – скопление воды между окнами и на направляющих

После мытья двойные стекла нужно поочередно вытирать насухо, с применением хлопчатобумажных салфеток или туалетной бумаги, и оставлять на проветривание. Для этого одно из стекол нужно опустить в нижнее положение. В противном случае влага вызовет ржавчину на металлических деталях конструкции.

SPD-технология

Родиной SPD-технологии является США, а роли компании-создателя выступает Research Frontier. Эта компания первой запатентовала уникальную разработку.

Производством новых типов стекол занялась фирма AGP, которая приобрела патент на применение SPD-технологии и приступила к выпуску стекол Cromolite.

Особенности технологии

Блок управления (контроллер) подключается напрямую к бортовому компьютеру транспортного средства, а управление производится с сенсорной панели.

Такое решение удобно, ведь новый тип стекол Vario Plus устанавливается вместо стандартных изделий с обязательным нанесением VIN-номера. Это значит, что ошибки в размерности исключены.

Новые модели стекол активно применятся концерном Мерседес, которые устанавливает такие изделия на своих лучших моделях в виде дополнительной опции. Но не только на них.

Что сегодня?

Широкое распространение получила электронная тонировка On Glass, которая уже применяется в автосалонах и тюнинг-центрах России. Она пользуется спросом у автовладельцев и имеет хорошие перспективы.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Самоучитель вождения по городу

ЧТО ТАКОЕ ON GLASS? Это точная копия стекол, которые уже установлены в автомобиле. Новые изделия производятся по 3D-технологии и имеют возможность регулирования уровня тонировки. Достаточно одного нажатия на кнопку, чтобы скорректировать уровень затемнения в диапазоне между 20 и 95%.

К особенностям стекол On Glass стоит отнести:

• Полное соответствие ГОСТу;
• Законность применения;
• Прохождение всех проверок ГИБДД;
• Выполнение своих функций даже при заглушенном моторе.

Стекла On Glass устанавливаются на автомобилях Premium-класса и востребованы среди тех автовладельцев, которые ценят комфорт и заботится о безопасности.

К особенностям таких стекол стоит отнести высокую ударопрочность, благодаря дополнительному бронированию, и способность работать в широком температурном диапазоне он -50 до +80 градусов Цельсия.

Виды электронной тонировки

Электронная тонировка является довольно сложной разработкой. К сожалению, в России и странах СНГ еще не освоили данную технологию, поэтому такую опцию могут установить за рубежом или по заказу. Конечно, это влияет на стоимость и далеко не каждый может себе ее позволить.

Сейчас можно выделить следующие технологии производства смарт-стекла:

1. PDLC (Polymer Dispersed Liquid Crystal Devices) или полимерный жидкокристаллический слой.
2. SPD (Suspended Particle Devices) или устройство со взвешенными частицами.
3. Электрохромный или электрохимический слой.
4. Vario Plus Sky.

Технология PDLC

Смарт-стекло по технологии PDLC или LCD основано на применении жидких кристаллов, которые взаимодействуют с жидким полимерным материалом. Эта технология была разработана Южной Кореи.

В результате воздействия напряжения, полимер может переходить из жидкого состояния в твердое. Кристаллы при этом не реагируют с полимером, образуя вкрапления или капли. Так происходит изменения свойств смарт-стекла.

В изготовлении стекол PDLC используют принцип «бутерброда» Жидкие кристаллы и полимер находятся между двух слоев стекла.

Схема подключения электронной тонировки

Напряжение подводится через прозрачный материал. При подаче напряжения между двумя электродами на стекле образуется электрическое поле. Оно заставляет жидкие кристаллы выравниваться. Свет начинает проходить через кристаллы, что делает стекло более прозрачным. Чем выше напряжение, тем больше кристаллов выравниваются. Пленка PDLC потребляет 4÷5 Вт/м2.

Существует три варианта цвета пленки:

1. молочно-голубая;
2. молочно-белая;
3. молочно-серая.

Метод изготовления пленки PDLC также называется методом триплексации. Такое стекло требует повышенного внимания и специального ухода. Нельзя применять агрессивные жидкости для очистки, а излишнее давление на стекло может вызвать эффект деламинации.

Технология SPD

Тонкая пленка содержит стержнеобразные частицы, взвешенные в жидкости. Пленка также может находиться между двух стекол или присоединяться к поверхности. Без электричества стекло темное и непрозрачное. Напряжение выравнивает частицы, пропуская солнечный свет. Смарт-стекло SPD может быстро переключаться в разный режим освещенности, обеспечивая довольно точный контроль проходящего света и тепла.

Технология SPD

Электрохромная пленка

Электрохромная тонировка также меняет прозрачность стекла после подачи напряжения, но есть несколько особенностей. В этой технологии применяется особый химический состав, который действует как катализатор. Другими словами, покрытие реагирует на изменение температуры внешней среды и на уровень освещения.

Напряжение необходимо только для изменения уровня прозрачности. После этого состояние фиксируется и не изменяется. Затемнение происходит по краям, постепенно перемещаясь на остальную часть стекла. Изменение прозрачности не происходит мгновенно.

Отличительной особенностью является то, что даже в затемненном состоянии сохраняется хорошая видимость из салона автомобиля. Такая технология применяется не только в автомобилях, но и в других областях, например, в картинных галереях и музеях. Стекло защищает ценный экспонат от солнечных лучей, а зрители могут им свободно любоваться.

Тонировка Vario Plus Sky

Vario Plus Sky – это эксклюзивная технология производства смарт-стекла от американской компании AGP. Технология многослойная, которая имеет ряд отличий.

Изменение прозрачности

Стекло Vario Plus Sky на 96% защищает от солнечного света, при этом сохраняется достаточная видимость. Повышена и прочность стекла, оно может выдержать давление в 800Дж. Обычное стекло разбивается при 200Дж. Благодаря многослойной структуре толщина и вес стекла увеличены почти в 1,5 раза. Управление происходит через брелок.

Почему автомобили тонируют

Благодаря электротонировке можно не только улучшить внешний вид автомобиля, но и комфортно пользоваться им в любую погоду и время суток

Тонирование авто так популярно из-за своей привлекательности. Согласитесь, красивая тонировка стекол делает внешний вид автомобиля более солидным и привлекательным, а также выделяет его среди других.

Но, несмотря на внешний вид, это обеспечивает водителю ряд преимуществ:

• комфорт – тонировка подойдет для тех, кто ценит удобство и любит постоянно находится в комфорте. После тонирования стекол езда станет более приятной, особенно под палящим солнцем. Солнечные лучи не будут слепить вас, а температура салона не будет прежней и доходить до 40 градусов.
• безопасность – владельцы тонированных стекол обеспечивают большую степень безопасности своему авто. на практике злоумышленники не ставят перед собой цель совершить грабеж или угнать тонированную машину, ведь это ставит его в тупик. Во-первых, не видно содержимого внутри салона, во-вторых, не всегда можно рассмотреть, находится ли кто-то внутри, в-третьих, добравшись до салона, из ценных вещей может оказаться абсолютный 0.
• экономия – тонировка помогает предотвратить преждевременное появление дефектов на стеклах и оставляет их внешний вид по прежнему привлекательным.

Электронная тонировка по SPD технологии

Количество проходящего света изменяется под действием электрополя. Стекло непрозрачно при отсутствии напряжения

Электронная тонировка рассчитана на многослойную структуру. Между двумя герметичными стеклами находится материал, придающий стеклу разнообразные свойства:

• прочность;
• поглощение УФ-излучения;
• возможность изменения прозрачности.

Количество проходящего света изменяется под действием электрополя. Стекло непрозрачно при отсутствии напряжения. Возможно установить любую степень прозрачности комфортную для водителя.

Переменное напряжение производит переориентацию частиц по направлению напряженности электополя. Технология разработана для пленки, но сама пленка не реализуется как коммерческий продукт из-за чувствительности пленки к посторонним воздействиям. Для людей, обладающих навыками в тонировании автомобиля своими руками, самостоятельная установка пленки не представляется возможной. На рынок поставляются только готовые стекла. Спектр применения пленки достаточно широк, но наибольшим спросом пользуется именно электро тонировка автомобилей.

Электронная тонировка распознается по синему оттенку при полном затемнении. Пленка, находящаяся в стекле, пропускает исключительно синее излучение спектра, его и фиксирует глаз. При незначительном осветлении пленка пропускает весь спектр света, и становится виден черный оттенок. Электро тонировка имеет блок управления, у которого есть возможность подключения к бортовому компьютеру. Изменять степень светопропускания можно через сенсорную панель.

Советы по применению

1. В солнечный день рекомендуется максимально уменьшить светопропускную способность окон со стороны наибольшей освещенности.
2. Вечером следует установить комфортную степень прозрачности.
3. В темное время суток нужно максимально осветлить окна.
