Глушитель ваз 2112 16 клапанов схема

Отбойный щит

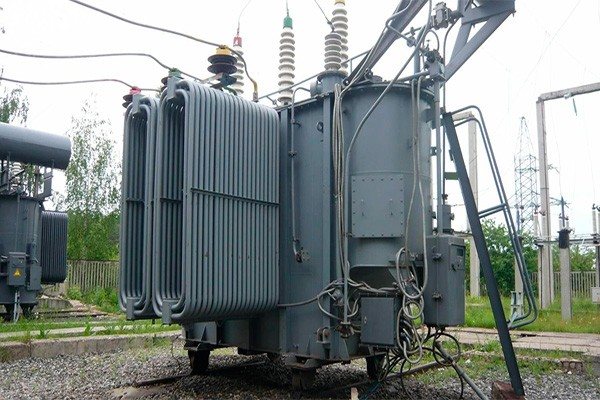

Отбойный щит на выхлопную трубу силового трансформатора предназначен для защиты от масляного потока поверхности смежного устройства, которое расположено на расстоянии ближе 30 м: в противном случае возможно возгорание. Для одиночного трансформатора щит не нужен, достаточно просто отклонить выхлопную трубу в требуемом направлении.

Допускается вместо отбойного щита предусматривать экран из огнезащитного материала, в качестве которого используют базальтовую вату, композиции на основе силикатов кальция или алюминия. Высота и ширина детали должны быть больше на 300…500 мм, чем части рядом расположенного агрегата. Конфигурация и толщина щита не регламентируются.

Прогары в резонаторе небольшого размера

Ремонт можно осуществить самостоятельно. Прежде всего надо снять резонатор глушителя или другие части выхлопной системы. Для простоты и удобства действий такие работы нужно производить на яме или на эстакаде. Эта работа бывает как простой, так и трудоемкой, так как множество проблем возникают из-за креплений этих частей: они больше всего подвергались коррозии, прикипели друг к другу. Специалисты рекомендуют перед началом таких работ побрызгать на крепежные элементы специальной жидкостью типа WD-40.

На практике доказано, что использование таких продуктов дает максимальный эффект. Большое количество таких видов герметиков и стеклотканей сделаны из силиконовых материалов, они выдерживают высокие температуры, некоторые – до 1000 градусов. Если произвели текущий ремонт с помощью стеклоткани, то желательно после установки резонатора завести двигатель и прогреть его в течение тридцати минут.

Качественная прямоточная выхлопная система ВАЗ 2110-2112

Тюнинг автомобиля это не только работы по улучшению и модернизации его внешнего вида. К тюнингу можно отнести все работы, которые улучшают характеристики автомобиля. Неотъемлемая вещь при форсировании двигателя – установка прямоточной выхлопной системы. Причем к этому моменту нельзя относиться спустя рукава.

Прямоточная выхлопная система ВАЗ 2110-2112 облегчает выход отработанных газов, а соответственно облегчает ход двигателя, снимает с него нагрузку и увеличивает его мощность.

Многие просто ставят прямоточный глушитель (заднюю) часть, благо на рынке есть много предложений уже готовых «прямотоков», как их называют в народе, которые устанавливаются на штатные крепления.

Такой глушитель не дает никакого результата кроме грозного звука, ведь он имеет стандартные диаметры труб, и соответственно пропускную способность. Да, некоторый эффект от него есть, но он практически незаметен. Для того чтобы достичь ощутимого результата необходимо менять всю выхлопную систему полностью.

Первое что подлежит замене – выпускной коллектор и приемная труба («штаны»). Вместо этих двух деталей устанавливается «паук» — деталь, которая совмещает в себе как функцию выпускного коллектора, так и приемной трубы.

В идеале паук должен иметь полированную внутреннюю поверхность труб и равные расстояния от каждого из четырех входов до выхода. Наружный диаметр труб, устанавливаемых на заводе в качестве штатной выхлопной системы – 42-44 мм.

Прямоточная система предполагает использование труб диаметром 48-50 мм. Такая разница в размерах увеличивает пропускную способность на 30%. Согласитесь, разница существенна.

Вместо штатного резонатора и катализатора лучше всего установить промежуточную трубу. Они есть в продаже, но не всегда их крепления соответствуют таким же на приемной трубе, поэтому зачастую приходится их переваривать.

То есть, со старого катализатора можно срезать фланец и переварить на промежуточную трубу. Если вы производите установку своими руками, то учтите тот факт, что такую работу необходимо выполнять только «по месту» — фланец должен быть повернут именно под тем углом, под которым находится ответная часть «штанов».

Для этого соедините отрезанный фланец со штанами, совместите его с промежуточной трубой и поставьте несколько точек сварки. После этого можно снимать промежуточную трубу и полностью обваривать соединение фланца.

В то время, когда двигатель ВАЗ испытывает большие нагрузки, при резком разгоне или езде на высокой скорости, он испытывает сильную вибрацию, которая передается на выхлопную систему.

Вследствие этого происходит сильный износ выхлопной системы, что грозит обрывом и возникновением трещин. Для того чтобы этого не происходило лучше всего установить металлокомпенсатор, или как его еще называют – гофру.

Металлокомпенсатор вваривается вместо одного из промежутков трубы, желательно как можно ближе к «пауку». Для этого нужно срезать отрезок трубы, на 30 мм короче чем длина гофры, а на его место установить металлокомпенсатор, таким образом чтобы он с каждой стороны надевался на трубу на 15 мм.

После этого места соединения заварить. Всю работу нужно выполнять так же, как и с фланцем – сначала прихватить гофру точечной сваркой в установленном состоянии, после чего снять деталь и обваривать полностью.

Установка задней части самого прямоточного глушителя – отдельный разговор. Как правило, все штатные прямотоки на ВАЗ 2110-2112 имеют одинаковый внешний вид. Если же появилось желание действительно выделиться, можно установить универсальный прямоток.

Так можно подобрать практически любой концевик по внешнему виду, звуку, диаметру входящей трубы и материалу, из которого он сделан – черная сталь, легированная или нержавеющая. При установке универсального прямотока придется обращаться на станцию техобслуживания, чтобы они доварили к нему входящую трубу нужного диаметра, а возможно и подрезали бампер.

Установка прямоточной выхлопной системы на ВАЗ 2110-2112 – не просто прихоть, а вынужденная необходимость в том случае, если вы действительно решили увеличить мощность своего автомобиля.

Резонатор ВАЗ 2114

Это одна из важнейших составных частей выхлопной системы автомобиля. Его главной задачей является снижение уровня шума производимого поступающими выхлопными газами. Еще одной задачей является сглаживание вибраций возникающих из-за тактности работы двигателя, создание прямоточности газов. Это необходимо для недопущения образования противодавления в приемной трубе, что значило снизило бы мощность двигателя.

Конструктивно он выполнен из четырех камер через которые проходят перфорированные трубопроводы, они еще выполняют соединительную функцию для камер резонатора. Перфорация состоит из отверстий определенного, строго рассчитанного размера. Стенки камер и трубы — это резонансная пара, которая имеет свою частоту колебаний отличную от частоты колебаний выхлопных газов. И в каждой камере эти частоты разные. В результате сглаживаются массовые низкочастотные колебания, выравнивается направления потоков и гасятся средне и высокочастотные вибрации.

В результате работы в такой агрессивной среде, не следует забывать о том, что выхлопные газы имеют очень высокую температуру и химическую активность, а также в условиях повышенной вибрации резонатор, также как и глушитель на ВАЗ 2114 достаточно часто приходит в негодность. Признаками таких неисправностей могут быть:

• звенящий или дребезжащий звук из под днища машины, еще про такой звук говорят — гремит глушитель, это результат того, что внутренняя часть прогорела и даже разрушилась, а мелкие детали болтаются в потоке газов;
• увеличивается громкость выходящих газов, потому что сломанный резонатор не выполняет своих функций;
• возможное снижение мощности двигателя из-за нарушения геометрии внутренних поверхностей и значительного торможения истекающих газов.

Замена неисправного резонатора, также как и замена глушителя ВАЗ 2114 своими руками, вполне возможна. Ввиду своей конструктивной сложности резонатор не ремонтопригоден, поэтому оптимальный вариант — это замена его на новый. Узнать сколько стоит резонатор на ВАЗ 2114 несложно. Цена его колеблется от 800 до 1500 рублей. Для такого серьезного прибора, от нормальной работы которого зависит спокойная атмосфера в машине, это немного. Кстати, цена на глушитель на 2114 тоже колеблется в этих пределах.

После того как новый резонатор приобретен, а автомобиль установлен на яме, можно приступать к процессу замены сломанной детали:

Для того, чтобы в процессе работы по демонтажу деталей выхлопной системы не отвлекаться, требуется заранее приготовить:

— жидкость WD40

— новые хомуты с крепежом

— уплотнительные металлические кольца

— новую прокладку резонатора

— два ключа на «17» и усилитель для ключей

• На соединительные болты стягивающие хомуты с обеих сторон от резонатора нанести жидкость WD40 и дать время, чтобы она проникла во все щели, минут 10 — 15.
• Под катализатор заранее установить подставку, чтобы после снятия хомутов, соединяющих катализатор с резонатором, он не просел и не повредил крепления с приемной трубой. Таким же образом сделать подставку под резонатор, так как его надо будет откручивать с обеих сторон.
• Взять заранее приготовленные ключи и отвернуть крепления со стороны катализатора. Быть готовым к тому, что при этом необходимо будет приложить достаточно большие усилия.
• Открутить крепления с другой стороны, со стороны глушителя, освободив прокладку между глушителем и резонатором.
• Снять старый резонатор.
• Устанавливая новый резонатор, сначала закрутить болты со стороны катализатора, но не полностью.
• Затем соединить гллушитель с резонатором, предварительно вставив новое металлическое уплотнительное кольцо. При соединении проверить плотность прилегания прокладки, чтобы выхлопные газы не просачивались.
• Дотянуть болты крепления со стороны катализатора.

При замене резонатора полезно было бы поменять резиновые подвесы, которые обеспечивают снижение вибраций глушителя во время движения машины.

Как определить неисправность глушителя

Все оригинальные механизмы на ВАЗ 2110–2112 настраиваются на заводе так, чтобы обеспечивать минимальный уровень шума во время движения. При этом инженеры учитывают не только конструкцию самого двигателя, но и кузов автомобиля. Поэтому после тюнинга машины резко увеличивается шумность работы глушителей.

Основные неисправности глушителя — это те факторы, которые мешают его корректной работе:

образование дыр в корпусе;

Использование такого элемента небезопасно для водителя

Самой же распространённой проблемой с «глушаками» на ВАЗ 2110–2112 можно считать возникновение стуков во время движения. Даже новые и оригинальные изделия могут цепляться за днище автомобиля и издавать громкие звуки:

Kkiss

http://www.autolada.ru/viewtopic.php?t=142153

Определить неполадки в работе устройства на ВАЗ 2110–2112 можно визуально. Для этого рекомендуется загнать автомобиль на смотровую яму или же поднять заднюю часть кузова на домкрат:

Осмотрите всю трубу выхлопной системы. Наличие дыр можно заметить сразу. К тому же пятна ржавчины будут указывать на то, что внутри корпуса глушителя явно есть повреждения.

Покачайте механизм рукой — если он сильно раскачивается, то пора менять резинки фиксации и армированную прокладку между частями глушителя.

После съезда со смотровой ямы заведите мотор и несколько раз резко нажмите на педаль газа — чёрный выхлопной дым свидетельствует о сильном прогаре изделия.

Для чего нужна прокладка

Прокладка — это обязательный элемент между основным глушителем и резонатором. Так как все части выхлопной системы очень сильно нагреваются, то прокладка изготавливается из термостойких материалов.

Если при замене резонатора или глушителя не вставить между ними прокладку, то места стыка не будет максимально герметичным. К тому же при движении по неровным дорогам два элемента будут тереться друг об друга и быстро выйдут из строя.

Относительно процедуры замены прокладки не нужно волноваться: она имеет удобную форму и насаживается на трубу элемента одним движением руки:

1. Приложить прокладку к фланцу резонатора.
2. Наживать 4 болта.
3. Убедиться, что вставка держится в ровном положении.
4. Закрутить болты до упора, не пережимая их.

Изделие предотвращает нагревание частей глушителя

Замена резинок

Глушитель ВАЗ 2110–2112 крепится к днищу автомобиля специальными подвесками из резины. Резинки обладают минимальной эластичностью, поэтому могут обеспечить надёжность фиксации механизма. Обычно используется две резинки — одна размещается у выхлопного отверстия, другая — у отсека с резонатором.

Чтобы поменять подвесочные резинки, нужно подложить под устройство какую-либо опору (доски или кирпичи), чтобы зафиксировать его положение на максимальной высоте. После этого снимаются старые резинки. Если есть необходимость, то крюки на днище, на которые надеваются новые резинки, можно прочистить от грязи и нагара. После чего глушитель легко надевается крючками на новые резиновые подвески. Подвески снимаются поочерёдно от передней части авто к задней.

Специальный состав резины позволяет удерживать глушитель в нужном положении на протяжении многих лет

Что делать, если глушитель стучит

Стук — это одна из самых частых проблем с «глушаками» на ВАЗ десятого семейства. Глушители могут стучать только в двух случаях: когда во время езды они задевают за корпус бензобака или раскачиваются так, что задевают за кузов.

Стук можно убрать простой заменой резиновых подвесок: в процессе эксплуатации они могут растягиваться, поэтому глушитель уже не имеет надёжной фиксации к днищу. К тому же часто «глушак» может стучать и потому, что был неправильно установлен во время монтажа: например, не до конца закручен фланец или болты не соответствуют длине кронштейна. Поэтому процедура замены должна проходить с учётом всех нюансов правильной установки элементов выхлопной системы.

Приемная труба, катализатор и резонатор

Приемная труба окрашивается термостойкой краской для предотвращения коррозии

Далее по схеме выпуска значится приемная труба. В карбюраторных двигателях это просто труба, а в инжекторных в нее интегрирована страшная деталь — каталитический нейтрализатор. Приемная труба на стоковых десятках крепится к выпускному коллектору через фланец, термостойкую армированную прокладку при помощи четырех или шести болтов. Соединение приемной трубы и катализатора выполнено в виде гофрированной насадки с обжимным кольцом. Труба должна быть изготовлена из термостойкой стали определенной марки и на конвейерных автомобилях в большинстве случаев так и есть. Если машине больше десяти лет, скорее всего, средняя часть уже заменялась, поэтому о качестве стали, из которой она изготовлена, можно только догадываться.

Снятие и установка катализатора

Снятие и установка каталитического нейтрализатора на ВАЗ 2115 — относительно несложное мероприятие. Сама процедура производится в несколько этапов:

1. При помощи ключей на «17» откручиваем крепление катализатора к приемной трубе выпускного коллектора. Вынимаем болты и пружинные шайбы;

2. Подставляем под катализатор подходящую подставку. Дело в том, что катализатор на автомобиле ВАЗ 2115 не фиксируется при помощи каких-либо резиновых подвесов, а поэтому, для того, чтобы он не обрушился вам на голову, после откручивания крепежных болтов, его необходимо как-то закрепить. Сделать это можно или путем установки под него подставки, или путем временного закрепления его проволокой;

3. Теперь откручиваем катализатор от входной трубы дополнительного глушителя и аккуратно снимаем его.

Новый катализатор устанавливаем в обратном порядке.

Самостоятельный ремонт глушителей

Основной проблемой элементов систем отвода выхлопа является появление дыр, вследствие перепада температур и внешнего ударного воздействия на корпус элементов. При обнаружении пробоины в корпусе резонатора, труб или заднего глушителя, нужно изготовить латки из листового металла. От размеров «свища» необходимо сделать запас около 10-12 мм, после чего место пробоя нужно тщательно обработать.

Ремонт своими руками особых сложностей не представляет. При наложении латок желательно пользоваться полуавтоматической сваркой. При этом необходимо следить за ровностью и непрерывностью сварного шва. Таким же образом реставрируются дефекты труб и внутренних элементов.

Автомобильным глушителем называется устройство, которое предназначено для уменьшения уровня шума, температуры и токсичности продуктов горения. Сегодня мы обсудим выхлопную систему автомобиля ВАЗ, а именно в представленной статье мы предоставим ответы на такие распространенные вопросы как:

• Конструкция глушителей автомобиля ВАЗ;
• Особенности конструкции прямоточного глушителя;
• Как проводится замена главного и дополнительного глушителя ВАЗ.

Как можно устранить неполадку?

Итак, место прорыва газов через глушитель обнаружено, нужно только принять решение о замене либо попробовать произвести ремонт узла. Зачастую дырочки в корпусе бывают небольшими, и покупать новый глушитель в этом случае не всегда целесообразно. Необходимо снять узел с автомобиля и показать его специалисту по сварочным работам, который подскажет, возможен ли его ремонт.

Мастер вырежет прогнившую часть корпуса, вытряхнет изнутри остатки сгоревших перегородок и наложит латку из нового металла. Свищи, возникшие в местах присоединения трубы к корпусу тоже подлежат устранению с помощью сварки. Единственное замечание: эти ремонтные работы решают проблему лишь временно. Такой глушитель долго служить не будет, да и функцию свою может выполнять некачественно, по причине отсутствия перегородок звук будет прорываться наружу.

Если принято решение о том, что требуется замена глушителя, то нужно его выбрать и приобрести. Новые элементы изготавливают из черной либо нержавеющей стали, так что выбор невелик. Последние служат значительно дольше, чем черные, но и стоимость их выше. Кроме того, произвести сварочные работы в случае ремонта нержавеющего корпуса будет дороже. При покупке нового глушителя стоит приобрести и новый комплект подвесных резинок, а также уплотнительное кольцо из графита. Оно устанавливается на стыке труб резонатора и глушителя.

Порядок выполнения работ

Глушитель меняют на смотровой яме или подъемнике. Перечень инструментов для работы невелик: 2 рожковых ключа на 13, плоская мощная отвертка, пассатижи, молоток. Порядок выполнения работы следующий.

1. 1. Придерживая одним рожковым ключом на 13 болты крепления хомута на стыке труб глушителя и резонатора, ослабить и открутить гайки вторым ключом. Хомут состоит из двух частей, поэтому снять его с трубы не составит труда. Извлечь графитовое уплотнительное кольцо, находящееся в развальцованной концевой части трубы.
   2. Старый глушитель снять вместе с резинками и отложить в сторону.
   3. Новые подвесные резинки для удобства установки лучше смазать чем-то нейтральным, например, мылом, после чего надеть на глушитель. Не рекомендуется смазывать резинки маслами либо солидолом, это может уменьшить срок их службы.

Конструкция выхлопной системы ВАЗ 2110

1. Собрать узел в обратном порядке, установив новое уплотнительное кольцо и крепление к резонатору. Запустить двигатель и убедиться в том, что на стыке выхлопные газы не прорываются наружу. Если проигнорировать эту рекомендацию, в месте небольшого прорыва газов металл начнет прогорать, что закончится внеочередным ремонтом.

Несколько слов о конденсате. Каждый автолюбитель замечал, что утром после холодного пуска двигателя из выхлопной летят брызги воды. Это внутри корпуса глушителя образуется конденсат при эксплуатации автомобиля в холодное время года. Если не предпринимать никаких мер, количество воды в бачке глушителя будет постепенно возрастать, утром холодный пуск станет затруднен, при работе вода перекроет часть рабочего сечения корпуса.

Если стоянка ВАЗ 2110 находится на улице, то в морозную погоду вода в глушителе просто превратится в лед, который будет разрушать перегородки и сам корпус. Нередки случаи, когда мастера на СТО сливали из глушителя 2-3 л воды или извлекали лед. Чтобы этого не происходило, нужно давать возможность выхлопной системе хорошо прогреться, не допускать длительных стоянок по несколько суток без пуска двигателя и его прогрева до рабочей температуры.

Как показывает практика, обнаружить и устранить неисправность системы выпуска дымовых газов ВАЗ 2110 не составляет никакой особой сложности. Помощь мастера может понадобиться только в случае выполнения сварочных работ при ремонте детали, но многие автолюбители не тратят время и средства, а просто покупают и устанавливают новый глушитель на ВАЗ.

Состав выводящего узла

Выхлопная система для автомобиля ВАЗ 2110 состоит из следующих элементов:

1. Коллектора выпускного типа;
2. Лямбда-зонда;
3. Трубы приемного типа;
4. Нейтрализатора;
5. Двух глушителей: основного типа и дополнительного.

Не все компоненты выхлопа разбираются, некоторые детали, такие как нейтрализатор, а также оба глушителя, их замена производится целиком.

Система выпуска отработавших газов ВАЗ 2110

Описание отдельных составляющих

Чтобы стало понятнее устройство такого элемента, как отводящая система необходимо дать подробную характеристику всем составляющим:

1. Нейтрализатор. Узел, предназначенный для эффективного очищения, подавления количества выбросов вредных веществ в окружающую среду. Автомобиль вырабатывает при движении такие вещества, как не сгорающие углеводороды, оксидные соединения азота и углерода. Именно на их устранение направлена работа этой системы. Сама конструкция представляет собой соединение двух компонентов керамического типа. Поверхность этих узлов покрывается специальными катализаторами дожига, к которым относятся родий, палладий и платина. Эти вещества позволяют очищать отработанные газы, выбрасываемые в окружающую среду почти на 100%;
2. Лямбда-зонд. Представляет собой специальный датчик, задачей которого является контроль за составом и количеством топлива, которое поступает в двигатель. Тем самым лямбда-зонд контролирует очиститель. Если работа лямбда-зонда будет осуществляться некачественно, то все выводящее объединение быстро придет негодность, после чего ее придется заменить;
3. Труба приемная. Предназначена для принудительного вывода отработанных газов из цилиндров агрегата силового характера. Труба выполняется из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре. Шпильки гарантируют надежное крепление двух выводящих труб и элемента. Для того чтобы объединить приемную трубу и нейтрализатор, а также дополнительный глушитель, используются шарнирные крепежи;
4. Выпускной коллектор. Компонент, который отливают их чистого чугуна. Коллектор крепится при помощи четырех шпилек в приемной трубе. Между коллектором и головками цилиндров устанавливаются термостойкие прокладки, армированные металлом.
5. Глушители. Необходимы для эффективного подавления скорости отработки сгоревших газов. Это необходимо для того чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Устройство распределения в этой части узла осуществляется следующим образом: за дополнительным идет основной. Между собой эти два компонента соединяются хомутами и уплотнительными кольцами сверху покрыты специальным кожухом.

Нюансы эксплуатации

Следует привести некоторые моменты, которые необходимо учитывать при эксплуатации системы ВАЗ 2110:

1. Автомобиль, ни при каких обстоятельствах нельзя заправлять этилированным топливом, так как это приведет к порче. Он очень чувствителен к свинцовым соединениям;
2. При эксплуатации автомобиля ВАЗ 2110 также надо следить за исправной, четкой работой зажигания, так как его некачественная работа приводит к выводу из рабочего состояния нейтрализующей детали. Топливо, которое не сгорает при пропуске искры во время зажигания, попадает в нейтрализатор, а там догорает. По этой причине быстро приходит в негодность керамическое покрытие компонента;
3. Частые нарушения в работе рано или поздно приведут к полной или частичной закупорке выводной системы, в свою очередь к выводу из строя двигателя и потребуется его ремонт или замена.

Исправление неполадок

Работа машины всегда сопряжена с возникновением неисправностей в деталях и механизмах. Если какие-то детали приходят в негодность, то требуется их замена или ремонт своими руками.

Чтобы произвести замену дополнительного глушителя в выводящем узле следует:

1. открутить два болта, которые крепят хомут, для этого нужен ключ на 13;
2. снять сам хомут;
3. снять кольцо;
4. отсоединить подушки дополнительной подвески;
5. снять агрегат.

После этого производится замена, он монтируется на место в обратном порядке. Это основные ремонтные действия по устранению неисправностей.

Доработка глушителя

Кроме замены стандартных неисправных компонентов, на такие-же, но только новые, можно сделать доработку отдельных узлов выхлопной системы, или произвести тюнинг всего узла целиком.

Состав выводящего узла

Выхлопная система для автомобиля ВАЗ 2110 состоит из следующих элементов:

1. Коллектора выпускного типа;
2. Лямбда-зонда;
3. Трубы приемного типа;
4. Нейтрализатора;
5. Двух глушителей: основного типа и дополнительного.

Не все компоненты выхлопа разбираются, некоторые детали, такие как нейтрализатор, а также оба глушителя, их замена производится целиком.

Описание отдельных составляющих

Чтобы стало понятнее устройство такого элемента, как отводящая система необходимо дать подробную характеристику всем составляющим:

1. Нейтрализатор. Узел, предназначенный для эффективного очищения, подавления количества выбросов вредных веществ в окружающую среду. Автомобиль вырабатывает при движении такие вещества, как не сгорающие углеводороды, оксидные соединения азота и углерода. Именно на их устранение направлена работа этой системы. Сама конструкция представляет собой соединение двух компонентов керамического типа. Поверхность этих узлов покрывается специальными катализаторами дожига, к которым относятся родий, палладий и платина. Эти вещества позволяют очищать отработанные газы, выбрасываемые в окружающую среду почти на 100%;
2. Лямбда-зонд. Представляет собой специальный датчик, задачей которого является контроль за составом и количеством топлива, которое поступает в двигатель. Тем самым лямбда-зонд контролирует очиститель. Если работа лямбда-зонда будет осуществляться некачественно, то все выводящее объединение быстро придет негодность, после чего ее придется заменить;
3. Труба приемная. Предназначена для принудительного вывода отработанных газов из цилиндров агрегата силового характера. Труба выполняется из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре. Шпильки гарантируют надежное крепление двух выводящих труб и элемента. Для того чтобы объединить приемную трубу и нейтрализатор, а также дополнительный глушитель, используются шарнирные крепежи;
4. Выпускной коллектор. Компонент, который отливают их чистого чугуна. Коллектор крепится при помощи четырех шпилек в приемной трубе. Между коллектором и головками цилиндров устанавливаются термостойкие прокладки, армированные металлом.
5. Глушители. Необходимы для эффективного подавления скорости отработки сгоревших газов. Это необходимо для того чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Устройство распределения в этой части узла осуществляется следующим образом: за дополнительным идет основной. Между собой эти два компонента соединяются хомутами и уплотнительными кольцами сверху покрыты специальным кожухом.

Нюансы эксплуатации

Следует привести некоторые моменты, которые необходимо учитывать при эксплуатации системы ВАЗ 2110:

1. Автомобиль, ни при каких обстоятельствах нельзя заправлять этилированным топливом, так как это приведет к порче. Он очень чувствителен к свинцовым соединениям;
2. При эксплуатации автомобиля ВАЗ 2110 также надо следить за исправной, четкой работой зажигания, так как его некачественная работа приводит к выводу из рабочего состояния нейтрализующей детали. Топливо, которое не сгорает при пропуске искры во время зажигания, попадает в нейтрализатор, а там догорает. По этой причине быстро приходит в негодность керамическое покрытие компонента;
3. Частые нарушения в работе рано или поздно приведут к полной или частичной закупорке выводной системы, в свою очередь к выводу из строя двигателя и потребуется его ремонт или замена.

Исправление неполадок

Работа машины всегда сопряжена с возникновением неисправностей в деталях и механизмах. Если какие-то детали приходят в негодность, то требуется их замена или ремонт своими руками.

Чтобы произвести замену дополнительного глушителя в выводящем узле следует:

1. открутить два болта, которые крепят хомут, для этого нужен ключ на 13;
2. снять сам хомут;
3. снять кольцо;
4. отсоединить подушки дополнительной подвески;
5. снять агрегат.

После этого производится замена, он монтируется на место в обратном порядке. Это основные ремонтные действия по устранению неисправностей.

Кроме замены стандартных неисправных компонентов, на такие-же, но только новые, можно сделать доработку отдельных узлов выхлопной системы, или произвести тюнинг всего узла целиком.
