Как самому поменять кран печки на ваз 2109

Audi 80 вишневая лаZточка › Logbook › Замена сломонных защелок троса на отопитель

Очень давно при ремонте отопителя (Думаю любой бочковод проходил через это) По незнанию (или они просто от времени стали хрупкими) сломал несколько защелок фиксирующих тросики регулировки заслонок со стороны отопителя.

Фиксаторы пластиковые

Возможно многие сталкивались с этим Некоторые решают проблему пластиковыми хомутами. Я же прикручивал на саморез обернув жестянкой тросик.

А потом как то попались мне защелки с гольфа 2 они там стальные и отдельно от тросика не как на ауди 80.

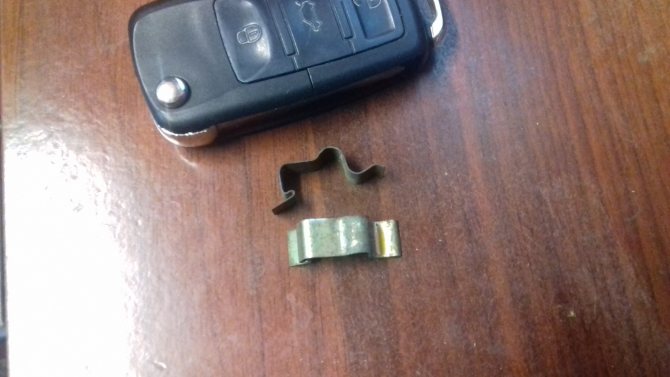

зажим VAG 823 819 679

Точно такие же только отдельно от тросика, держат отлично

Что смешно, это то что китайцы продают эти зажимы на Аli за необаснованно высокую цену.

m.ru.aliexpress.com/searc…имат+Контроль+Кабель+клип

Китайцы

Надо просто срезать остатки старой пластиковой защелки с тросика, отрегулировать тросик и по месту защелкнуть стальную защелку. И радоватся что нету нигде колхоза.

Так фиксируется тросик

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам.
В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.

Как Открыть Кран На Печку Ваз 2109

Самостоятельная замена крановой печи ВАЗ2109

высокая и низкая панель

На практике, как правило, необходимо менять кран нагревателя, если он начинает течь или застревает, чтобы его регулятор прекратил движение. Старик не может быть восстановлен и не может быть восстановлен. Хотя без этого элемента обогрева в комнате не работает нормально.

Как заменить поврежденный печной кран на автомобиль ВАЗ-2109

, описано в этой статье.

Ошибка является характерной чертой

Но на самом деле, кран подал течь, появились следующие признаки:

• следы воды найдены на полу в салоне;
• соответствующий запах антифриза появился в машине.

Если вы обнаружите какой-либо из вышеперечисленных симптомов, вам обязательно нужно искать сломанный узел. Помните, что если вы не исправите ущерб вовремя, ремонт будет стоить больших денег, и вы не сможете сделать это самостоятельно.

Как проверить? Будет полезно залезть под капот незнакомого двигателя. Следует подчеркнуть, что утечки иногда происходят в разных местах охлаждающего комплекса учетных программ, поэтому полезно все это изучить. Это удобнее сделать с фонариком. Хладагент, а именно часто капает с:

• радиатор;
• точки подключения шлангов и труб.

Если неисправность обнаружена по вине крана, владелец должен начать замену как можно скорее.

Это требование тем более актуально, если на дворе зима, потому что без отопления в машине будет очень неудобно передвигаться, а также опасно, если дорога будет продолжаться через малонаселенный район.

Какой лучше выбрать

Продолжительность его работы и надежность работы всего крана практически зависят от свойств нового крана. Учет

(Програмное обеспечение).

Конечно, на российском рынке есть три типа этого узла. Есть причины:

ваз 2109(низкая панель) . где находится кран отопителя…

Краник чуть выше места пассажирских ног, и ближе к центральному тоннелю, расположен на щите разделяющем салон и моторный отсек.

Обычно кран отопителя на автомобиле ваз 2109 меняю в двух случаях, если он стал неисправен, и не переключается с холодного воздуха на горячий. В этом случае ремонт обычно не требует какой либо срочности, и делается по потребности. А вот во втором случае когда кран отопителя на автомобиле ваз 2109 потек ремонт откладывать не куда, так как в салон попадает охлаждающая жидкость, которая уходит из системы охлаждение, что само по себе не хорошо и может привести к плохим последствиям., но по мимо этого в салоне становится сразу не приятный запах, ковролин становится мокрым, да и вообще куча неудобств.

По этому в этой статье мы поговорим именно о замене крана печки на автомобиле ваз 2109.

При выборе для замены самого крана отопителя на автомобиле ваз 2109, мы бы настоятельно вам рекомендовали приобретать керамический кран отопителя фирмы «Явва», отечественного производства. Эти краники печки более надежные и заслужили свое уважение среди владельцев девяток.

Необходимый инструмент для работы:

— ёмкость для слива охлождающей жидкости

Отвертки

Ключ на «10»

Накидной ключ на «13»

Ну и само собой работы будут проводится либо в смотровой яме либо на подъемники, так как вы в дальнейшем и сами убедитесь что открутить некоторые патрубки с земли будет очень затруднительно.

Теперь перейдем к самой замене крана отопителя на ваз 2109:

Для начала следует слить охлаждающую жидкость, для этого подставляем приготовленную емкость под двигатель автомобиля который уже находится на яме или подъемнике, и откручиваем сливную пробку, выливая тем самым содержимое системы охлаждения в это емкость.

Теперь когда вы слили жидкость, уберать далеко емкость все равно не следует, так как теперь мы будет откручивать патрубки в которых вероятно то же осталась жидкость. Добравшись до патрубка идущего от двигателя к крану печки, следует отпустить хомуты и зачищаем при помощи металлической щетки резьбы двух шпилек крана отопителя, предварительно побрызгав их WD-40 (изображение3)

Это очень важно, так как если не подготовливать резьбу, то в процессе откручивания можно столкнуться с проблемой. Ведь шпильки, это обычные болты, шляпки которых утопают в пластмассовом корпусе крана (как показано на изображение 2)

А крепежные гайки, самостопорящиеся, с пластиковым кольцом, а ведь он не будет легко откручиваться. Да еще если будет забитая и ржавая резьба то прокручивание в корпусе практически обеспечено. При таком раскладе разобрать краник печки будет практически не возможно, ну или это будет не так просто, не стоит лениться и потратить допулнительно пару минут и сэкономить на этом минимум час.

Теперь снимим патрубки, сливая их содержимое в емкость с охлаждающей жидкостью

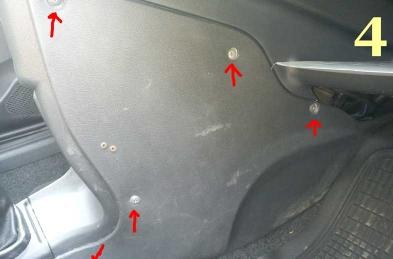

Теперь перейдем в салон автомобиля ваз 2109, следует снять боковую накладку торпеды (представленной на изображение 4), после снятия следует добраться к хомутам патрубков (смотри изображение 5). Если хомуты выглядят не очень и вы решили и их то же заменить, то следует открутить их с другой стороны возле радиатора. Вероятнее всего с радиатора еще вытечет охлаждающая жидкость, по этому тряпка нам не помешает.

Теперь когда патрубки сняты, следует залезть под машину и колючем на «10» открутить крепежные гайки крана печки. Так как гайки мы подготовили и они за это время уже откисли я думаю с этим не должно быть проблем.

Когда они будут откручены вернемся в салон автомобиля ваз 2109. Мы должны вытянуть кран отопителя на себя (со стороны пассажира) и уже в этом положение снять пружинный фиксатор, и отключить трос управления от крана (показан на изображении 6). Теперь мы можем приступить к установки нового крана отопителя, сначала требуется подсоединить его к тросу, а уже после этого прикручивать его к кузову. Если сделать на оборот, то будет очень проблематично установить пружинный трос фиксатором.

Далее все следует делать в обратной последовательности. Следует еще дать несколько полезных советов, при установки патрубков на место пользуйтесь герметиком, это убережет вас от течей в местах стыков патрубков, а между краном и кузовом следует поставить резиновые уплотнители как показано на изображение 7

Ну вот и все, теперь вы самостоятельно с легкостью сможете произвести замену отопителя на автомобиле ваз 2109

Завершение работ и проверка герметичности

По завершении работ возвращаемся под машину и закручиваем сливную пробку. После этого заливаем охлаждающую жидкость в горловину радиатора, ориентируясь на уровень ее в расширительном бачке.

Замена крана отопителя ВАЗ-2114 требует тщательной проверки герметичности соединений по окончании ремонтных работ, да и самому мастеру интересно будет узнать, насколько качественно он сработал.

Заводим двигатель и греем его до включения вентилятора радиатора. Не выключая мотор, проверяем, нет ли течи в местах присоединения патрубков в салоне и под капотом. Если все нормально, пробуем закрывать и открывать кран, двигая рычаг управления при включенном вентиляторе отопителя. В открытом положении, нагнетаемый в салон воздух должен быть горячим. Это значит, что запорный механизм открыт, и охлаждающая жидкость проходит через радиатор. При закрытии крана должен поступать холодный воздух. Это будет свидетельствовать, о том, что запорный механизм перекрыл поступление охлаждающей жидкости в радиатор «печки».

1. Замена крана отопителя ВАЗ-2114 должна производиться в самое короткое время при выявлении его неисправностей. Особенно если речь идет о течи охлаждающей жидкости. И антифриз, и тосол токсичны!
2. Не стоит экономить, выбирая кран. Лучше взять хорошую фирменную модель, не поддающуюся окислению, и использовать ее 5 лет, чем ежегодно покупать устройство сомнительного качества и происхождения.
3. Не используйте дешевые охлаждающие жидкости — от их состава зависит длительность работы не только крана, но и всей системы охлаждения.
4. Если кран дал течь и в салоне стоит запах тосола или антифриза, а на стекле имеется маслянистый налет, не поленитесь вымыть и просушить коврики или ковролин, а также протереть стекло спиртовым раствором.
5. Если описанный выше процесс кажется вам сложным, лучше обратитесь в автосервис.

Юрий
 со стороны водителя лезешь головой в педали и суёшь руку мимо педали газа под панель вдоль пола, там есть рычажок на который надета проволока Георгий так вот этот рычажок аккуратно пальчиками сдвигаешь, заодно щупай сухими пальцами не висят ли капли тосола под рычажком.

Антон
 на панели такие рычажки… где печка включается…. а находится под панелью со стороны бардачка

Евгений
 Заслонкой переключай. а так где-то справа на пассажирском месте под бардачком.

Пётр
 либо справа либо слева.. панельку нижнюю надо снять. . и посмотреть куда тросик от переключателя Дмитрий идет

Tags: Где, стоит, кран, печки, ваз, 2109

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

• двух рядов трубок,
• охлаждающих пластин,
• двух пластмассовых бачков.

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Тюнинг ВАЗ 2109

Настали холода, и большинство владельцев ВАЗ 2109 в очередной раз столкнулись с проблемой: из сопел патрубков печки при рабочей температуре охлаждающей жидкости (около 90 градусов) в салон дует еле теплый, а зачастую и вообще холодный воздух, короче говоря, плохо греет печка. При таком положении дел в сильный мороз даже заиндевевшие боковые стекла в салоне «не отходят».

Простейшее решение данной проблемы выглядит следующим образом. Необходимо подтянуть тросик управления заслонкой печки. Для этого можно сделать один-два витка этого тросика на рычаге управления заслонкой. Этот рычаг находится на корпусе печки ВАЗ 2109, рядом с педалью газа (см. фото).

Расположение рычага заслонки печки ВАЗ 2109

Все стыки воздуховодов и края заслонки печки оклеены поролоном, который этим рычагом управления заслонкой сжать до конца тяжело. В результате остается зазор в несколько миллиметров. При этом заслонка, направляющая поток воздуха либо с улицы напрямую, либо через радиатор отопителя закрывается не до конца. Закрывается она «наверх», при этом в передние сопла воздух идет через радиатор отопителя, а в верхние и боковые — с улицы, через те самые миллиметры. Когда вентилятор печки работает, да еще и машина движется, этих миллиметров вполне достаточно.

Можно даже добраться до этого рычага заслонки со стороны водителя и попробовать рукой подтянуть этот рычаг при включенном вентиляторе печки. При этом левое ухо будет находится в районе сопла воздуховода, и можно услышать, как меняется звук и температура выходящего из сопла воздуха.

Также причиной неэффективной работы системы отопления салона Самары могут быть рассмотренные ниже причины.

Неполное открытие крана отопителя

Эта проблема встречается у большинства переднеприводных автомобилей ВАЗ. Проверить это можно, сравнив температуру приводящего и отводящего патрубков радиатора печки, если она различная, скорее всего клапан не до конца открыт. Решением будет натяжка тросика управления этим клапаном и доводка рычага управления клапаном до максимально открытого положения. При этом возможно, что теперь клапан будет не до конца закрываться, но как говорится, жар костей не ломит. Но здесь кроется другая проблема. Известно что данный клапан у «Самар» — слабое место, и после определенного количества операций «открыть — закрыть» клапан в месте прохождения оси, соединяющей рычажок управления и саму заслонку внутри клапана теряет герметичность и начинает подтекать. Некоторые владельцы просто устанавливают рычаг «тепло-холод» в определенное положение и не трогают его от греха подальше. В этом случае попытка сдвинуть клапан крана печки скорее всего приведет к его протечке. Если это случилось, можно обмотать место протечки полоской ткани, пропитанной в герметике и зафиксировать все это «холодной сваркой», это можно сделать и в полевых условиях при наличии необходимых материалов.

Место течи крана печки Лады Самары

Кардинальным решением проблемы с подтеканием крана отопителя ВАЗ 2109 будет полное его удаление из системы, либо врезка водопроводного шарового крана. Правда, в первом случае теряется возможность регулировки объема охлаждающей жидкости, поступающей в радиатор печки, а во втором случае данную регулировку можно произвести только заглянув под капот. Зато, избавившись от заведомо ненадежного узла, избавляемся от возможных проблем в будущем, а оставшейся регулировки температуры поступающего в салон воздуха заслонкой хватает за глаза. Кстати, в «десятках» этот злополучный клапан производитель убрал.

Негерметичность воздуховодов

Воздух, нагнетаемый вентилятором печки, частично уходит в щели в путях следования воздуха, при этом поток воздуха ослабевает и остывает. Решением будет герметизация и проклейка всех соединений на пути следования воздуха от печки до выходных сопел. Правда эта операция весьма трудоемка, так как придется разбирать всю переднюю панель, но результатом будет ощутимое усиление потока воздуха из дефлекторов системы отопления.

Воздушные пробки в радиаторе отопителя

Об этой проблеме свидетельствует холодный воздух из дефлекторов системы охлаждения при открытом кране печки при рабочей температуре охлаждающей жидкости. В этом случае надо установить автомобиль передними колесами на возвышенность, как можно выше, открыть полностью кран печки и погазовать.

Также для потепления в салоне рекомендую установить 6-дырочный термостат от ВАЗ 2110 по модернизированной схеме.

Проверка работоспособности крана обогревателя

Если не переключаются режимы подачи холодного или горячего воздуха, то причиной может быть спавший тросик управления заслонки или закисание самого механизма. Как открыть кран печки ВАЗ-2109 в этой ситуации?

Для этого нужно снять со стороны пассажира боковую панель торпеды. Потом проверить состояние троса и если причина в нём, то подсоединить его обратно на место. Также можно без снятия панели просунув руку под торпеду, туда, где находится кран отопителя ВАЗ-2109, передвинуть рычажок заслонки печки ВАЗ-2109 в нужное положение. Если рычаг не поддаётся, то, скорее всего, он закис и подлежит замене.

Снятие и замена крана отопителя

Для замены крана печки ВАЗ-2109 необходим имеющийся у большинства водителей набор инструментов:

• набор крестовых и шлицевых отвёрток;
• набор рожковых ключей №10 и №13 или торцевых головок этих размеров, а также вороток с храповым механизмом и карданчиком;
• силиконовый герметик;
• ёмкость для слива охлаждающей жидкости;
• щётка по металлу;
• универсальная проникающая смазка WD-40 или её аналог;
• смотровая яма, эстакада или подъёмник;
• ветошь для защиты напольного покрытия салона от попадания антифриза.

В продаже имеются керамические, шаровые, а также электрокраны печки ВАЗ-2109. Какие краны отопителя ВАЗ-2109 лучше из перечисленных? При редком использовании закисанию больше подвержены шаровые механизмы, а электронная система автоматического управления отопления «САУО» гораздо сложней при монтаже. Этих недостатков лишены керамические механизмы производства российских фирм «ЯВВА» или «ЛУЗАР».

Многие опытные водители советуют просто заменить краны печки на водопроводные. Выгода этого решения не только в стоимости, но и в надёжности — охлаждающая жидкость либо постоянно циркулирует, либо перекрывается легко вручную на патрубке. Другой способ, как проще поменять краник отопителя ВАЗ-2109 — вообще отказаться от него, салонная температура в этом случае регулируется воздушными заслонками.

Инструкция, как поменять краник отопителя ВАЗ-2109:

1. Перед тем как заменить кран печки ВАЗ-2109, устанавливаете автомобиль на эстакаде и, открутив пробку на радиаторе, сливаете охлаждающую жидкость в подготовленную заранее ёмкость.
2. Когда радиатор опустеет, отвёрткой ослабляете хомуты на патрубках, идущих от двигателя к печке, затем с помощью WD-40 и щётки по металлу очищаете резьбу на шпильках крепления заменяемой детали. По окончании полностью откручиваете хомуты.
3. Аккуратно поочерёдно снимаете шланги, в них могут находиться остатки антифриза, который надо слить.

Важно! Не пропускайте этот шаг, потому что снять кран печки ВАЗ-2109 с подсоединёнными шлангами не получится

1. Сняв внутри салона боковую накладку торпеды, проверяете состояние патрубков, если необходимо меняете их.
2. Потом под машиной торцевым ключом №10 откручиваете гайки крепления меняемой детали на печке ВАЗ-
3. Вернувшись в салон машины, вытянув краник на себя (там, где место правого пассажира), снимаете пружинный фиксатор и отсоединяете от заменяемой детали трос управления.
4. Берём новую запчасть и производим сборку в обратном порядке.

Важно! Чтобы предотвратить в будущем утечку охлаждающей жидкости в местах стыков патрубков, необходимо обрабатывать силиконовым герметиком, а также для увеличения срока эксплуатации установить там, где стоит краник печки на ВАЗ-2109, резиновые уплотнители. https://www.youtube.com/embed/QxX3tCjapJE. https://www.youtube.com/embed/QxX3tCjapJE

https://youtube.com/watch?v=QxX3tCjapJE

Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня. После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена.

Узнав, как заменить кран печки, вы сможете самостоятельно отремонтировать ваше авто, без визита в СТО и избежав лишних расходов на ремонт.
