Особенности конструкции, дефектовка и замена распредвала ваз 2107

К чему приводит неправильно выставленное зажигание на ВАЗ 2107

Неправильный угол опережения вызывает такие проблемы:

Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим в работе мотора. Одновременно увеличивается нагрузка на кривошипно-шатунный механизм, снижая их ресурс работы.

Снижение динамики машины. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен происходить точно в момент нахождения поршня в ВМТ.

Прогорание клапанов. При позднем зажигании смесь продолжает гореть на протяжении фазы выпуска, отчего перегреваются клапана и происходят “хлопки” выпускном коллекторе.

Замена успокоителя и регулировка клапанов на ВАЗ 2106

• 55 13 59k

• 75 18 104k

Бывают случаи когда при работе двигателя ВАЗ классики появляются посторонние звуки, похожие на работу дизеля, одной из таких причин появления такого звука — сорванный успокоитель. Нуждается в замене. Какие признаки, как определить что это обрыв успокоителя и, как произвести замену успокоителя цепи ГРМ на классике, смотрите в видео на примере автомобиля ВАЗ 2106.

Кроме этого инструкция будет полезна тем, что показан полный процесс регулировки клапанов на ВАЗ 2106 своими руками в гаражных условиях. Поэтому, чтобы узнать правильный порядок, как регулировать клапана на Ваз 2106, видео смотрите до конца, мастер расскажет много важных и интересных моментов, поскольку в данном случае клапана регулировались после работы двигателя на газу, так что владельцам машин оказавшиеся в подобной ситуации, просмотр этой инструкции будет очень кстати. Дополнительную информацию по регулировке клапанов на классике можно посмотреть также на странице: как регулируются клапана на ВАЗ 2105.

Замена успокоителя цепи ВАЗ 2106

Рассмотрим подробно, как заменить успокоитель на Ваз 2106. Процесс начинается со снятия детали. Для этого понадобятся: набор отверток, торцевые головки, набор рожковых ключей, пинцет, прокладки головки блока.

1. Снимается воздушный фильтр с корпусом.
2. Откручивается карбюратор.
3. Снимается крышка головки блока цилиндров (она зафиксирована 8 болтами).
4. После этого следует провернуть распредвал за звездочку, чтобы метка на нем точно совпала со специальным приливом, который расположен на корпусе распределительного вала.
5. На натяжителе цепи откручивается гайка (ее стоит просто ослабить, не откручивать полностью).
6. Башмак натяжителя отворачивается длинной плоской отверткой, в результате цепь ослабляется.
7. Удерживая плоскую отвертку у башмака, затягивается колпачковая гайка на натяжителе.
8. Успокоитель нужно зацепить крючком (для этого есть технологическое отверстие).Откручиваются винты и снимаем натяжитель.

Успокоители на ВАЗ 2106

Если происходит полный обрыв цепи, то успокоитель может упасть вниз. Чтобы его достать, нужно воспользоваться пинцетом.

Если не удается снять успокоитель таким способом, придется снимать поддон мотора. Прежде, чем производить замену успокоителя Ваз 2106, проверьте, совпадают ли артикулы старого и нового успокоителей.

Успокоитель “А” (2101-1006100) устанавливается двигатели 1,2 и 1,3 л. Успокоитель “Б” (2103-1006100) имеет измененный угол наклона и устанавливается на моторы 1,5 и 1,6 л.

Для замены понадобится успокоитель “Б” для длинноходных двигателей объемом в 1,6 л (на его рабочей поверхности выступает риска).

1. Монтируется все в обратном порядке.
2. После этого нужно отрегулировать натяжение на приводе распределительного вала. Для этого понадобится ослабить колпачковую гайку, наблюдая за перемещением башмака.
3. Когда при замене успокоителя цепи ГРМ Ваз 2106 карбюратор, башмак не передвигается, нужно слегка ударить по гайке несколько раз.
4. Коленвал проворачиваем по часовой стрелке и как почувствуем сопротивление, затягиваем на натяжителе цепи гайку.
5. Метки на шкиве мотора и на распределительном валу должны совпасть.
6. Устанавливаем крышку головки блока, предварительно поставив новую прокладку и промазав герметиком.

Регулировка клапанов Ваз 2106

Для регулировки зазоров клапанов Ваз 2106 понадобится следующий набор инструментов:

• специальный ключ на “38” для проворачивания коленвала;
• щуп для регулировки клапанов на “0,15”;
• головка на “10”;
• ключи на “13” и “17”;
• плоскогубцы.

Из деталей понадобится прокладка под клапанную крышку. При регулировке клапанов Ваз 2106 своими руками ее желательно менять, поскольку повторная установка старой прокладки может оказаться не герметичной.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

• отвёртка плоская;
• металлический щуп толщиной 0,35 мм;
• ключ рожковый размером 13 мм;
• автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
• ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
• ключ для откручивания свечей.

Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.

Теория ДВС: Мотор 2103 с головой 21214 с рег. звездой (современный)

2:17 — Как замерять компрессию 9:55 — Как поставить регулируемую звезду 10:00 — Как настроить разрезную шестерню.

Регулировка момента зажигания

Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй — к «массе».

Теперь включите зажигание

Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания

Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.

Проверка правильности установки зажигания ВАЗ 2107

Для того чтобы проверить, насколько правильно установлено зажигание надо разогнать автомобиль до 40 км/ч на третьей передачи. Далее надавить на педаль газа, чуть больше чем на половину. Если детонация пропадает через 3-5 секунд, то зажигание установлено правильно. Если же детонация длится больше, надо остановиться, на работающем двигателе ослабить крепление распределителя зажигания, после чего провернуть его корпус вправо (+) на одно деление. Затем повторить процедуру проверки. Если же детонации нет вообще, то корпус трамблера надо вращать влево (-). Делать Это нужно очень аккуратно.

Видео «как установить зажигание на ВАЗ 2107:

Главные преимущества и недостатки цепи на ГРМ

Газораспределительный механизм многих классических японских автомобилей, которые являются эталонами качества, работает на цепи. Это удачное технологическое решение, которое предоставляет немало плюсов владельцу машины. Подобная технология позволяет не заглядывать под крышку ГРМ годами, многие цепи служат до 300 000 километров. Автоматические натяжители, которые зачастую ставятся в систему цепного привода ГРМ, служат также очень долго и не нуждаются в замене. Именно поэтому у многих возникает мысль поставить цепь ГРМ на ВАЗ 2107 и экономить на обслуживании. Впрочем, у цепи есть и свои определенные недостатки, которые также стоит учитывать в принятии данного решения:

• большой экономии на обслуживании не получится — порядка 200-250 рублей каждый год;
• автомобиль приобретет дополнительный шум под капотом, ролики не предназначены для использования цепи;
• есть риск того, что цепь ГРМ может слететь при ее неправильном монтаже или прочих неприятностях;
• штатный натяжитель лучше всего поменять на автоматический, иначе придется постоянно проверять натяжку цепи;
• цепь стоит дорого, так что призрачная экономия оказывается мифической или даже нереальной;
• автомобиль приобретает слабый узел, который отличается от его заводских параметров.

Нужно признать, что гаражное переоборудование автомобиля — это не самый эффективный способ выполнить тюнинг его технических возможностей. Даже если вы повезете ваш ВАЗ 2107 специалистам, установка цепи ГРМ не является самым лучшим вариантом использования возможностей тюнинга. Машина и с ремнем ездит неплохо — следует оставить этот узел и подумать о других технических особенностях, которые можно поменять. В этом автомобилей очень много интересных заводских узлов, которые вполне можно заменить на более эффективные.

Как заменить распределительный вал на ВАЗ 2107, ВАЗ 2106 своими руками

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

Важным элементом газораспределительного механизма (ГРМ) является распределительный вал (на сленге автовладельцев «распредвал»). Его главная функция – обеспечить приток чистого воздуха, а также выход отработанных газов за пределы камеры сгорания путем открывания и закрывания впускных и выпускных клапанов.

Место расположения – верхняя часть головки блока цилиндров (ГБЦ).

Обычно замена распредавала требуется из-за повышенного износа, царапин на его шейках, деформации.

Следствием износа шеек и повреждения посадочных гнезд подшипников распределительного вала в ГБЦ является снижение давления системы смазки двигателя. При этом такой дефект как нарушение гнезд можно исправить только полной заменой головки блока цилиндров, потому как гнезда расположены в теле ГБЦ.

Кроме того, может возникать стук клапанов при рабочих гидрокомпенсаторах, наращивание зазоров механизма приводов клапанов. Источником этих неполадок является чрезмерный износ кулачков распредвала, некачественное моторное масло, забитый масляный фильтр. Помимо перечисленных неприятностей, могут возникнуть еще такие неисправности как потеря мощности и перебои в работе двигателя.

Некоторые автовладельцы заменяют распредвал при тюнинге двигателя. Вместо штатного устанавливается спортивный – с лучшими характеристиками, фазами, видоизмененными кулачками. Результатом подобной замены становится увеличение мощности и улучшение КПД мотора.

Алгоритм замены распредвала ВАЗ 2107, ВАЗ 2106

1. Демонтировать крышку клапанов головки блока цилиндров. Вам будет также полезно ознакомиться со следующей публикацией: Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров без посторонней помощи.
2. Установить распредвал в конец сжатия четвертого цилиндра.
3. Ключом на «13» опустить натяжитель цепи, упереть монтажку в башмак, крепко сжать шток, зафиксировать его гайкой натяжителя цепи. В случае когда сделать это не получается, необходимо демонтировать натяжитель.
4. Плоской отверткой отогнуть стопорную шайбу болта крепления звездочки распредвала.

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

1. Четвертая передача поможет зафиксировать распредвал, избежать его проворачивания.
2. Ключом на «17» выкрутить крепежный болт звездочки.

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

1. Вместе с шайбами, звездочками и цепью извлечь крепежный болт. Цепи при этом лучше соединить со звездочками ниткой, благодаря этому можно избежать перескакивания цепи по зубьям звездочки.

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

Также ознакомьтесь

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

1. Используя ключ на «13», выкрутить девять гаек с «ложа» распределительного вала.

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

1. Снять распредвал со шпилек, демонтировать его вместе с «ложем».

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

1. Вывернуть крепежные болты упорного фланца ключом на «10», снять фланец.

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

1. Приподнять кулачок, тем самым освободить от давления пружины, снять его.
2. Извлечь распредвал из «постели».

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

1. Снять пружину кулачка.

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

Сделать сборку в обратном порядке. На этом можно считать законченной замену распредвала ВАЗ 2107, ВАЗ 2106.

Обратите внимание!

Затяжку гаек крепления «ложа» распредвала следует осуществлять в точном соответствии нижеприведенной схеме.

Замена цепи ГРМ

Сначала обеспечивается доступ к звездочке распределительного вала, для чего с авто снимается крышка клапанов.

Затем нужно выставить метки на двигателе. Для этого нужно проворачивать коленчатый вал за болт крепления шкива по часовой стрелке, пока не совместятся метки на шестерне привода распредвала с меткой на его корпусе, выполненной в виде отлива.

При этом метка на шкиву коленчатого вала должна совместиться с длиной меткой, нанесенной на крышке цепи ГРМ. Если они совпадают, можно продолжать работы, а если нет – вращать коленчатый вал, пока все метки не совпадут.

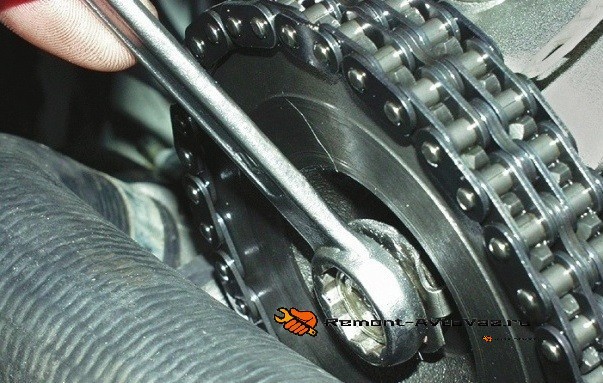

Затем нужно открутить болт крепления шкива коленчатого вала. Для удобства его откручивания лучше на КПП включить 4 передачу, а также задействовать ручник.

После срыва болта следует еще раз проверить совпадение меток, а после уже выкрутить болт, и снять шкив.

После нужно выкрутить болты и гайки крепления крышки цепи и демонтировать ее. Чтобы послабить натяжение цепи можно действовать двумя способами, связанными с натяжителем.

Сам натяжитель представляет собой небольшой корпус, в котором располагается подпружиненный шток, автоматически натягивающий цепь. Чтобы послабить натяжение, можно утопить шток в корпусе, а после зафиксировать его. Но проще снять сам натяжитель вместе с башмаком.

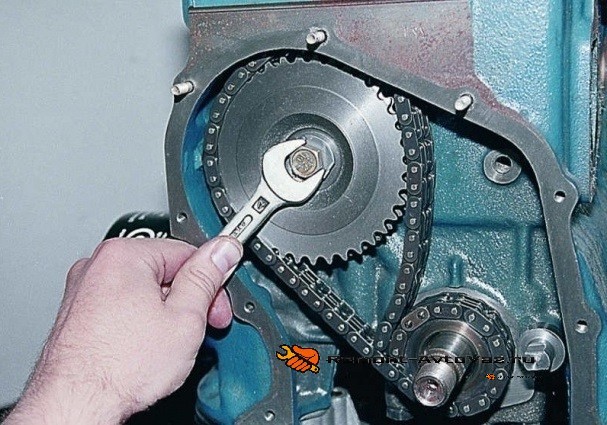

После послабления натяжения, нужно открутить болты крепления звездочки распредвала и звездочки вспомогательного вала, предварительно отжав отверткой их стопорные шайбы.

Отгибание стопорной шайбы	Откручивание гайки крепления звездочки

Отгибание стопорной шайбы	Окручивание болта звездочки

Далее цепь снимается со звездочки вспомогательного вала, звездочка тоже снимается. Затем вместе с цепью снимается звездочка распредвала

Выполнять эти операции нужно осторожно, чтобы не провернуть валы

Сняв звездочку распредвала появиться возможность несколько опустить цепь, чтобы снять ее со звездочки коленчатого вала. На место снятой цепи надевается новая, после сборка производится в обратной последовательности. После установки всех звездочек нужно проверить совпадение меток, если они не сдвинулись, окончательно собрать двигатель.

Метка на звездочке коленвала должна совпадать с меткой на блоке

Видео на тему: «Замена цепи газораспределительного механизма»

Замена реле стартера

Еще одной частой встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто.

Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.

Отверните ее в бок.

Снимите 2 болта крепления реле к стартеру.

Установите новое в обратном порядке.

Если вы выполните такие простые действия, ваш ВАЗ 2107, у которого имеется система карбюратор, прослужит вам еще много лет.

Установка момента зажигания с опережением

Производится эта настройка совершенно несложно. С этой задачей сможет справиться даже новичок. Для этого заранее приготовьте ключ на 13 мм и специальный ключ для коленчатого вала на 38 мм.

Если ваш автомобиль заведен, то обязательно выключите двигатель, так как выставить зажигание можно только при заглушенном моторе. Сначала проводится установка поршня первого цилиндра в верхнюю мертвую точку такта сжатия, то есть в положение зажигания. Перед этим снимите свечи, заткните ватой отверстие от них.

Нужно совместить отметку на коленвале и передней крышке двигателя. Для этого ключом начните прокручивать коленчатый вал по часовой стрелке. Во время этого действия сдавленный там воздух должен вытолкнуть вату, обозначая тем самым такт сжатия. Продолжайте медленно поворачивать вал, пока отметки на шкиве и крышке ГРМ не совпадут.

Обратите внимание, что на крышке присутствуют 3 метки:

• Первая обозначает опережение зажигания на 10 º;
• вторая – на 5 º;
• третья – равняется нулю.

Так как ВАЗ 2107 с двигателем карбюратор работает на 92-ом или 95-ом бензине, нам нужно выставить зажигание для этих видов топлива. Именно поэтому вам следует выбрать вторую метку, которая будет означать опережение зажигания на 5 º.

После того, как необходимые параметры совпадут, поставьте свечи на место и уберите провода. Система готова к работе.

Как выставить зажигание на ВАЗ 2107

Для начала, требуется установка метки зажигания. Для этого на шкиве коленчатого вала имеется насечка, которую необходимо совместить с одним из отливов на лобовой крышке. Всего их три, каждый из них соответствует марке бензина, который используется.

Метки зажигания ВАЗ 2107

• Первая по ходу метка, длинная. Она соответствует углу опережения зажигания в 10 градусов. Он нужен для того, чтобы компенсировать время горения топлива, то есть, пока оно хорошо разгорится. Чем выше октановое число бензина, тем быстрее оно горит. Поэтому зажигать его надо немного раньше, чем в ВМТ. Такой момент нужен для 76 бензина.

Вторая метка – средняя. Она для 80 бензина и соответствует углу в 5 градусов.

Третья метка зажигания – это 0 градусов, то есть, зажигание происходит точно в верхней мертвой точке. Эта метка подойдет при использовании 92 или 95 бензина.

Установка зазора в контактах прерывателя

После того, как установлена метка (делать это проще с выкрученными свечами), важно выставить правильный зазор в контактах прерывателя распределителя зажигания ( если установлено контактное зажигание), для этого проделываем следующее:

• Снимаем крышку трамблера.

Зачищаем контакты прерывателя распределителя зажигания при помощи наждачной бумаги с зернистостью 600-800. Крупнее использовать нежелательно, потому что на рабочей поверхности останутся канавки, которые способствуют нестабильному искрообразованию.

Ослабляем немного фиксирующий винт, после чего регулирующим винтом выставляем зазор 0,4 мм. Контролируем плоским щупом. Затягиваем фиксирующий винт и ставим бегунок.

Установка трамблера

Далее установка зажигания на ВАЗ 2107 подразумевает правильную установку трамблера на свое место. Для этого:

• Открутите фиксирующую гайку на 13, вытяните трамблер.

Установите бегунок внешним контактом на то место, где находится контакт первого цилиндра. Это нужно для того, чтобы в установленном положении искра появлялась именно в нем конкретно в этот момент.

Вставьте трамблер в посадочное место так, чтобы воображаемая линия, проведенная между фиксирующими скобами, встала параллельно линии двигателя. Скорее всего, точно так выставить не получится. Удерживая бегунок том положении, в котором вы его выставили, аккуратно вращайте на 2-3 мм в каждую сторону трамблер так, чтобы шлицы вошли на место.

Метки зажигания ВАЗ 2107

При регулировке угла опережения необходимо ориентироваться на метки, нанесенные на шкив коленвала и на передней крышке двигателя.

На шкив двигателя нанесена насечка, которая должна совмещаться с одной из трех меток на крышке, в зависимости от используемого топлива.

Метки на крышке разной длины — короткая, средняя и длинная. Первая соответствует углу опережения 10 градусов, вторая — 5 градусов, третья — 0 градусов (поджиг смеси происходит в ВМТ).

Топливо с высоким октановым числом горит быстрее, чем низкооктановое. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него — 5 градусов.

Процесс замены и настройка

Обязательно приготовьте следующий набор инструментов для монтажа:

• Пассатижи
• Два вида отверток
• Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
• Ключи на 8 и на 10
• Рожковый ключ на 13 миллиметров.

Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

Сначала производим разборку:

• Снимаем с аккумулятора клемму «на минус»
• Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
• Выкручиваем свечи
• В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

Теперь демонтируем старую систему:

Снимаем провод высокого напряжения с катушки и крышку распределителя

Обратите внимание, в каком положении находится бегунок. Чтобы лучше запомнить, лучше сделать отметку с помощью мела.
Снимаем с трамблера провода и вакуумную трубку

Отворачиваем гайки крепления и вынимаем распределитель.
Снимаем провода с контактов катушки, отмечая при этом где должны подключаться жилы реле замка и тахометра.
Вынимаем катушку.

Постарайтесь сохранить прокладку, которая находится в посадочном месте распределителя на блоке.

Процесс установки электронного зажигания на Ваз 2106:

• Поставьте прокладку на новый трамблер. Уберите крышку. Бегунок разверните в то направление, которое отметили с помощью мела. Поместите распределитель на место и закрепите его с помощью гайки. Не закручивайте ее до упора пока что.
• Зафиксируйте на место свечи с правильно выставленным зазором. Установите крышку трамблера, подсоедините провода высокого напряжения в соответствии с номерами цилиндров.
• Установите катушку зажигания. Если на ней неправильно установлены контакты, ослабив крепление разверните корпус на пол оборота.
• Поставьте на место коммутатор. Придется повозиться с дрелью. Нужно снять бак омывателя, проделать два отверстия в лонжероне для крепления коммутатора. Некоторые модели, кстати, уже имеют проделанные отверстия. Так что перед тем, как начать сверлить, просмотрите внимательно левую сторону лонжерона. Электронный элемент ставьте не ниже бачка, чтобы случайно не намочить жидкостью в случае протекания.
• Присоедините все провода на свои места. Для этого нужно воспользоваться схемой, которая помещена в упаковку комплекта электронного зажигания.
• Соедините вакуумной трубкой штуцер распределителя с карбюратором.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Установив вместо цепного привода ГРМ ременную передачу, инженеры ВАЗ уменьшили металлоёмкость двигателя и снизили его шумность. Вместе с тем, появилась необходимость в периодической замене ремня газораспределительного механизма, который пришёл на смену более надёжной и долговечной двухрядной цепи. Эта процедура не занимает много времени и вполне по силам начинающим автолюбителям, которые приняли решение самостоятельно заменить ремень ГРМ на отечественной «классике» ВАЗ 2107.
