Ваз 2105

Важные нюансы в работе

1. При забивании сальника с помощью оправки не перестарайтесь. Наносите несильные удары и контролируйте глубину захода сальника. Если сильно будете бить, можно с легкостью повредить сальник;
2. Перед установкой сальника нужно смазать ободок и уплотнительную кромку свежим маслом;
3. Перед установкой осмотрите фланец на износ в районе прилегания уплотнительной кромки сальника. Если есть «борозда” фланец нужно заменить.

Как видите, сам процесс замены сальника редуктора ВАЗ 2107 довольно простой и не занимает много времени. Самое главное в этой работе – правильно затянуть гайку фланца заднего моста.

Общие правила выполнения работ, используемые методы

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

Важно строго соблюдать усилие затяжки. Для этих целей используется специальный инструмент – динамометрический ключ

Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются. Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой; Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно. Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

Несмотря на то, что у каждого двигателя имеются свои особенности затяжки головки блока, общая технология этой операции – одинакова. В целом, для затягивания крепежей применяется два метода:

• В несколько подходов доведением усилия затяжки до требуемого значения;
• Затягивание крепежей до определенного усилия (в один или несколько подходов), а затем – двойное доворачивание болтов на определенный угол.

Метод затягивания выбирается исходя из типа болтов.

Первый способ применяется при использовании не растягивающихся болтов (сейчас такие не используются, но их можно встретить на старых авто). Но нередко этот тип крепежей требует дотяжки после определенного периода эксплуатации двигателя, чтобы компенсировать усадку прокладки ГБЦ. Зато такие крепежные элементы допускаются для повторного использования, причем неоднократно.

Второй метод затяжки блока является актуальным для большинства современных авто. И все из-за использования растягивающихся болтов (так называемый тип TTY).

Такие крепежи за счет упругой деформации способны компенсировать тепловые расширения головки и усадку прокладки, но для этого их необходимо вывести в режим деформации (по сути, просто немного растянуть).

Для этого и необходимо двойное доворачивание болтов на определенный угол. На одних авто этот угол составляет 45 град., на других – 90 град.

Но после вывода элементов в режим упругой деформации, они уже будут не способны вернуться в исходное состояние, поэтому и не допускается их повторное использование из-за высокой вероятности разрушения.

Начало проведения работ

Самое первое действие – это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же – необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым – сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное – демонтаж и установку головки блока.

Снятие ГБЦ ВАЗ 2107

Настало время для снятия цепи привода ГРМ. Для этого ослабляете натяжитель, а еще лучше – полностью снимаете его. Только после этого можно выкрутить болт, которым крепится звездочка к распределительному валу. Но не забудьте шайбу выпрямить перед тем как приступать к выкручиванию.

Чтобы не упала цепь, ее нужно удержать при помощи мягкой проволоки. Далее настает черед распределительного вала. Он крепится девятью гайками к ГБЦ. Вал очень просто снимается, проблем с ним не возникнет. Затем нужно избавиться от приемной трубы и выкрутить гайки крепления выпускного коллектора.

Вот и все, почти завершено снятие. Осталось 11 болтов, которыми к блоку притянута головка. Чтобы их выкрутить, вам потребуется воспользоваться ключом торцовым с длинным воротком. Динамометрический для таких целей не подойдет.

Подготовительные работы

Первое, что следует сделать – это снять воздушный фильтр. Для тех, у кого ВАЗ карбюраторный, процесс не отличается сложностью. С инжекторными моделями придется повозиться чуть дольше.

Чтобы получить доступ к ГБЦ, надо полностью размонтировать часть топливной системы, расположенную в подкапотном пространстве.

Карбюратор лучше убрать полностью, поскольку снятие головки цилиндров с ним – довольно трудоемкая процедура, вследствие которой один из узлов часто повреждается.

После этого отвинчивают гайку, удерживающую трамблер – его с кабелями убирают. Иногда крепежный элемент не поддается. Его затяжку нетрудно сорвать, обработав крепеж WD-40 и оставив на пару минут в покое.

На этом моменте разборку прекращают, так как нужно слить охлаждающую жидкость – подставьте под штуцер, располагающийся на днище, емкость и отверните его заглушку

После этого медленно (это важно) выкрутите крышку из распределительного бачка.. Когда тосол выльется, приступайте к демонтажу кожуха ГБЦ

Используйте для этого торцовый ключ. Отвернутые гайки и пружинные шайбы сложите в коробочку, чтобы не растерять

Когда тосол выльется, приступайте к демонтажу кожуха ГБЦ. Используйте для этого торцовый ключ. Отвернутые гайки и пружинные шайбы сложите в коробочку, чтобы не растерять.

Теперь остается снять головку и установить новую прокладку. Задерживаться на этом моменте не будем – здесь нет ничего сложного.

Болты в автомобилях семейства ВАЗ

Крепежи представлены в широкой линейке, они имеют различные размеры и предназначение. Например, болт крепления амортизатора задней двери 2108-09 или крепления упора крыши. Если ремонтировать генератор, также понадобится соответствующий крепежный элемент. Даже для фиксации шаровой номерного знака нужны определенные метизы.

На фото изображены болты ГБЦ ваз 2108.

Болты для литых дисков

Колесные болты ВАЗ предназначены для фиксации литых дисков, общая длина составляет 51 мм. Примерная стоимость элементов:

• болт колеса ВАЗ М 12×30,5 имеет стоимость от 35 рублей;
• секретные болты на ВАЗ-2101-12 комплект – 280 руб.;
• метиз колесный М12×1, 25×28 цинк от 45 руб./шт.;
• болт эксцентрик на ВАЗ (изображен на фото), позволяет установить любые диски со сверловкой 4×100.

Колесные болты на ВАЗ для литых дисков имеют длину резьбовой части от 28, 30 и 33 миллиметров. Стандартные заводские крепежи идут с габаритами 12×1,25 с общей длиной – 44 мм, с длиной резьбы – 24 мм.

Болт крепления КПП

Крепеж марки М12×45 подходит в качестве стандартных деталей трансмиссии, коробки передач на модели ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. Для КПП ВАЗ применяют крепеж М 12×1,24 Белебей.

Болты рычагов

Сорванный болт балки (рычага задней подвески) обычно обнаруживается при попытках произвести сход/развал. В итоге получается обнаруженный не закрепленный как следует рычаг. На машинах ВАЗ с заменой верхнего рычага проблем не возникает, так как крепеж хорошо виден и его легко достать. Отгибают поджимной лепесток и выбивают элемент 14×243. С задним крепежом придется поработать дольше, так как приходится вынимать метиз через нижнее отверстие в балке. Из инструментов рекомендуется использовать отвертку или пинцет.

При помощи подручных инструментов производят установку новых болтов. При замене не демонтируют нижний рычаг. Когда вывинчивают и вынимают один метиз, то второй должен быть полностью затянут. Это позволит произвести крепление без перекосов нижней оси. Рекомендуется иметь под рукой домкрат, который следует подставить под крепление нижнего рычага и при этом регулировать его расположение. Такая методика облегчит нагрузку на болт и упростит установку.

Развальные болты

При частой эксплуатации транспортного средства развальные болты растягиваются, в результате чего меняется угол установки передних колес. При этом проблема с прикипевшими крепежом обнаруживается на сход/развале, когда срывается резьба. Часто автовладельцы задают вопрос: зачем менять развальные болты? На метизах М12×1,25 имеется мелкая резьба. Из-за коррозийных процессов и многократного откручивания профиль резьбы снашивается. При каждом последующем монтаже возрастает риск сорвать резьбу. Рекомендуется заменить комплект, чтобы избежать неприятных ситуаций с сорванной резьбой при развале.

Сливной болт охлаждающей жидкости

Чтобы слить охлаждающую жидкость с моторного отсека, следует открутить специальный сливной болт. Он расположен он с левой стороны. Из инструментов понадобится ключ на 13.

Болт крепления бампера

Автокрепеж имеет цинковое покрытие, шестигранную головку и зубчатый буртик. М8×20 предназначен для фиксации бамперов марки ВАЗ 2101. Метиз М14×1,5×70 для ВАЗ2105.

Признаки и причины выхода из строя прокладки ГБЦ на ВАЗ 2114

1. На щупе для проверки уровня масла видна пеноподобная эмульсия. Это свидетельствует о выходе из строя прокладки ГБЦ или об трещине в самом блоке. Жидкость с системы охлаждения попадает в масляные каналы, в ходе работы двигателя взбивается в эмульсию, которая наблюдается на щупе.
2. Выгоняет антифриз в расширительный бачок. Причиной чаще всего может быть выгорание прокладки ГБЦ. Схожая проблема может возникнуть из-за воздушной пробки в системе охлаждения, соответственно также может не работать печка в салоне или некорректно работает термостат, при условии, что уровень жидкости в норме.
3. Выхлопная труба очень сильно дымит белым дымом. Говорит о том, что, скорее всего, произошел разрыв прокладки ГБЦ, через образовавшуюся щель охлаждающая жидкость попадает в головку блока цилиндров.
4. Масляные пятна и разводы на поверхности охлаждающей жидкости в расширительном бачке. Вероятно это произошло вследствие разрыва прокладки блока цилиндров и просачивания масла в канал охлаждающей системы.
5. Повышение температуры двигателя. Это происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз.

Менять прокладку ГБЦ ВАЗ 2114 необходимо при каждом демонтаже головки блока цилиндров, независимо от причин его вызвавшего. Прокладка является одноразовой, поэтому ее нельзя использовать повторно, это может привести к поломке двигателя.

Для замены прокладки ГБЦ нам понадобятся:

• динамометрический ключ;
• ключи «на 13», «на 17», «на 19»;
• торцовые головки «на 10», «на 13», «на 17», «Torx»;
• отвертка;
• головка для выкручивания свечей;
• новая прокладка ГБЦ ВАЗ 21083100302010 или её аналог ELRING 463915.

Цена прокладки ГБЦ на ВАЗ 2114 составляет около 200 рублей. Актуально на весну 2017-го года для Москвы и области.

Замена прокладки и сборка

Если у вашего автомобиля имелись ярко выраженные симптомы пробоя прокладки, то можно даже не искать ее повреждения, все равно восстановить не получится. Сразу же покупаете новую и ставите на место. Но вам нужно заранее очистить всю поверхность, к которой прилегает прокладка. Никаких остатков старой не должно остаться. Можно даже оценить, насколько ровная поверхность головки и самого блока. Вполне возможно, что ГБЦ имеет неровную поверхность, именно поэтому, какую бы прокладку не поставили, она очень быстро начинает пропускать тосол или воздух.

Перед тем, как устанавливать ГБЦ ВАЗ 2107, необходимо проверить исправность всех клапанов. Если имеется такая нужда, то замените сальники. Это позволит уменьшить расход масла. Когда все завершено, ставите прокладку на блок. Сверху устанавливаете головку

Обратите внимание на то, что прокладки бывают двух типов – старого и нового образца. Последнюю выдает очень тонкий слой герметика по всему периметру

Не забывайте выставить прокладку так, чтобы она располагалась максимально точно. Для этой цели имеется две направляющих. И настало время для затяжки ГБЦ ВАЗ 2107. Сначала наживляете все болты и от руки закручиваете их до упора. А затем вооружаетесь динамометрическим ключом и, согласно схеме, проводите затяжку. Схема эта приведена на рисунке. Впрочем, запомнить ее несложно, так как все происходит крест-накрест.

Необходимо, чтобы все болты были затянуты максимально равномерно. Для этого их нужно тянуть в два-три захода. Во время первого момент затяжки ГБЦ ВАЗ 2107 составляет 4 кгс*м. При втором проходе нужно выставить момент 11,5 кгс*м. Маленький болт нужно затягивать с моментом примерно 3,8. Установка распредвала осуществляется почти аналогично, его крепления потребуется затягивать крест-накрест, вот только момент здесь не столь важен. Главное – не сорвать резьбу.

Все, собираете свою ВАЗ 2107 и пробуете завести. Не забывайте только залить воду в систему охлаждения. Если работа мотора идеальна, прокладка не пропускает воздух и воду, то можно залить тосол.

Прокладку клапанной крышки производим при ремонте двигателя, ремонте головки блока цилиндров и при наличие подтеканий масла из под крышки.

Снимаем с карбюратора корпус воздушного фильтра.

Тонкой отверткой поддеваем и снимаем пружинную скобу.

Отсоединяем тягу от валика привода дроссельной заслонки.

Отверткой поддеваем и отсоединяем тягу привода дроссельной заслонки от карбюратора.

Отверткой поддеваем и снимаем стопорную пружинную шайбу рычага.

Снимаем с оси рычаг вместе с тягами.

Снимаем с кронштейна топливный шланг карбюратора.

Ключом «на 10» отворачиваем восемь гаек крепления крышки головки блока цилиндров

Снимаем со шпилек специальные шайбы

Разжимаем, держатель и освобождаем шланг вакуумного усилителя тормозов и жгут проводов

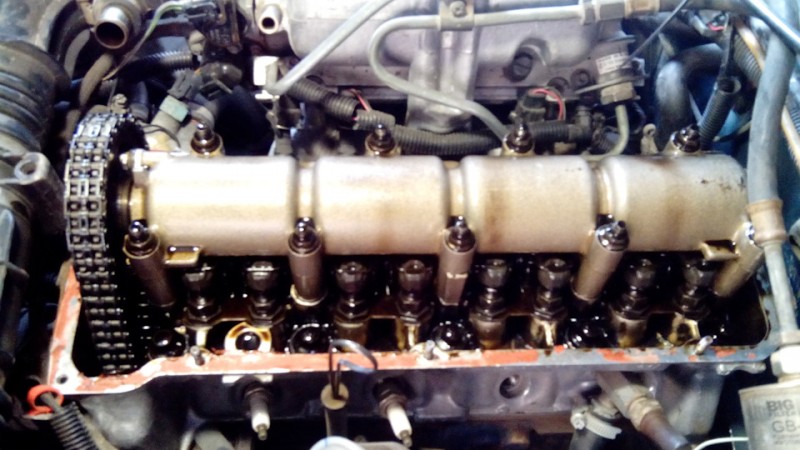

Снимаем крышку головки блока.

Снимаем прокладку крышки

Порядок затягивания гаек крепления крышки головки блока двигателей ВАЗ-2103, -2106.

Заменив прокладку, устанавливаем крышку в обратной последовательности, затягивая болты в порядке, указанном на рисунке

При ремонте автомобиля необходимо соблюдать как последовательность, так и нужный момент затяжки резьбовых соединений.

Для измерения и затяжки резьбовых соединений с точно заданным моментом используется специальный инструмент – динамометрический ключ.

В таблице ниже указаны паспортные данные моментов затяжки болтов, гаек, втулок для автомобилей ВАЗ 2101-2107.

Схема и порядок затяжки головки блока цилиндров на автомобилях ВАЗ

Затягивать крепеж следует в определенном порядке. Данная методика позволяет произвести правильную стыковку основного блока с блоком цилиндров, не создавая перекосов и лишнего напряжения металлических поверхностей. Притягивают болты ГБЦ в два этапа:

1. С первой крепежной единицы по десятую затягивают моментом 3,5-4,1 кгс*м.
2. Эти же метизы уже затягиваются моментом 10,5-11,5 кгс*м.
3. В последнюю очередь затягивают метиз №11, затяжка моментом составляет 3,5-4,0 кгс*м.

Порядок затяжки болтов головки блока цилиндров ВАЗ 2108.

Порядок затяжки головки блока цилиндров ВАЗ 2108 аналогичен с классическим модельным рядом. Работа должна начинаться аналогично с центральной точки, порядок затяжки головки блока цилиндров проводится в 4 стадии.

• Крепеж затягивают моментом – 2,0 кгс/м.
• Продолжают затяжку с моментом 7,5-8,5 кгс/м.
• Метиз оборачивают на 90 градусов.
• Производят финальный поворот на 90 градусов.

Затяжка головки блока цилиндров ваз 2110. Шестнадцатиклапанные двигатели Волжского автопрома начинают затягиваться по такому же принципу, как и все остальные модели – из центральной. Моменты затяжки:

• Показатели равны 2,0 кгс/м.
• Метизы поворачивают на 90 градусов.
• Повторный оборот на 90 градусов.

Важная информация! На 16-ти клапанных моторах допускается повторное применение крепежных болтов ГВЦ. Главное, чтобы их длина без головки не превышала 9,5 см. В случае если габариты превышают показатели нормы, то крепежные единицы рекомендуется заменить.

Правила затяжки

Перед началом работ рекомендуется проверить состояние метизов. На них должна быть хорошая резьба, а длина должна соответствовать нормативам.

Важная информация! Полноценная длина болтов ГБЦ равна 135,5 мм. Если вывинченные в процессе замены прокладки элементы соответствуют этому показателю, значит, их можно использовать второй раз. В случае удлинения крепежных элементов при эксплуатации двигателя применять их не рекомендуется, лучше приобрести новые. Например, болты ГБЦ ВАЗ 2112 идут М10×1,25 и М12×1,25.

Болты устанавливают на место и приступают к затяжке. Работа проходит в пошаговом порядке, из инструмента понадобится динамометрический ключ. Если производить затяжку в хаотичном порядке – это приведет к неприятным последствиям, которые повредят двигатель.

Работа выполняется в 4 этапа, каждый шаг производят по вышеописанной схеме:

1. Каждый крепеж затягивают инструментом – усилие 2 кгс/см 2 .
2. Закручивание в режиме усилия 8 кгс/см 2 .
3. Болты дотягивают проворачиванием каждой крепежной единицы на угол в 90 градусов.
4. На четвертом этапе вновь проворачивают каждый из болтов на угол 90 градусов в порядке приведенной схемы.

Необходимые инструменты

1. Динамометрический ключ.
2. Набор торцовых головок.
3. Удлинитель.
4. Трещотка/вороток.

Динамометрический ключ требуется для затяжки болтов с определенным усилием. Работа должна быть произведена аккуратно, также желательно иметь определенные навыки в использовании инструмента. Инструкция по использованию ключа:

1. Держатель должен быть выставлен в «нулевое» положение.
2. Приступают к плавному вращению инструмента и в то же время следят за его показаниями.
3. Если при применении ключа на индикаторе отсутствуют показания, это указывает на растяжение болтов. Особенность отмечается на начальной стадии работ. Следует продолжать обороты инструмента.
4. Когда момент затяжки будет достигнут, инструмент следует выключить.

Пошаговая инструкция

Порядок затяжки болтов ГБЦ на ВАЗ 2107:

1. Снимают провода, которые подключены к датчикам аварийного уровня масла и температуры ОЖ.
2. Сливают охлаждающую жидкость.
3. Производят демонтаж термостата.
4. Снимают корпус воздушного фильтра.
5. Отсоединяют входной элемент выхлопной трубы от коллектора.
6. Снимают кожух и ремень распределительного вала.
7. С карбюратора демонтируют приводные тяги двух заслонок.
8. Отключают проводку, присоединенную к ГБЦ.
9. Путем ослабления хомутов отсоединяют шланги, расположенные на ГБЦ.
10. Производят демонтаж головки блока цилиндров.
11. Удаляют отработанную прокладку.
12. Поверхностную плоскость касания ГБЦ очищают от остаточных частиц прокладки.

https://youtube.com/watch?v=SkwB_3Kj0Nw

Чтобы поставить новую прокладку и собрать головку блока цилиндров, следует произвести сборку в такой же последовательности как вышеперечисленно, только в обратном порядке.

Пошаговая инструкция по замене прокладки ГБЦ

Особенности конструкции автомобиля Нива Шевроле позволяют снять ГБЦ без хорошего доступа снизу. Тем не менее, наличие смотровой ямы или подъемника существенно облегчает доступ к некоторым гайкам и сливному крану ОЖ. Снимать двигатель не потребуется, но пространство под капотом желательно освободить от мешающих шлангов и проводов.

Для ремонта понадобятся следующие инструменты:

• набор ключей и торцевых головок;
• мощный вороток, трещотки, удлинители;
• молоток;
• плоская отвертка;
• головка или специальный ключ на 38 для проворачивания коленчатого вала;
• динамометрический ключ;
• ключ для тормозных трубок (подходит для масляной магистрали).

Условно все работы по замене прокладки ГБЦ на Ниве можно разделить на 2 этапа: снятие всего навесного оборудования и всех электрических датчиков с головки блока, снятие механизма ГРМ и крепления головки к блоку цилиндров.

Порядок действий при снятии ГБЦ Шеви Нива

Алгоритм работ следующий:

1. Сливаем антифриз из радиатора охлаждения и блока двигателя. Для этого на блоке выкручивают заглушку ключом на 13. Масло в этом случае сливать с картера не нужно. С аккумулятора снимаем клемму. КПП переводим в нейтральное положение.
2. Пока ОЖ сливается, начинаем разбирать двигатель со стороны капота. Откручиваем дроссельную заслонку, убираем трос газа, снимаем провода со свечей, отсоединяем электрические разъемы форсунок, ДПДЗ, РХХ, датчика давления масла и температуры ОЖ.
3. Теперь можно отсоединить все шланги системы охлаждения, идущие на термостат, радиатор отопителя и подогрев дроссельного узла. С впускного коллектора снимают шланг вакуумного усилителя тормозов.
4. Моторный жгут проводов и все снятые шланги отводим в сторону, при необходимости закрепляем.
5. Откручиваем защитный экран выпускного коллектора, ослабляем 4 гайки крепления приемной трубы к выпускному коллектору. Для удобства дальнейших действий приемную трубу можно снять с нижних креплений и полностью опустить под автомобиль.
6. На Шеви Ниве с ГУРом нам будет мешать кронштейн крепления насоса. Полностью его убирать не обязательно – достаточно открутить болты крепления и аккуратно подвесить на проволоку.
7. Теперь можно приступать к вскрытию двигателя. Снимаем клапанную крышку. Откручиваем специальным ключом масляную магистраль к гидрокомпенсаторам и натяжителю цепи.
8. Устанавливаем поршень первого цилиндра в ВМТ до совмещения меток путем проворачивания коленвала. Ослабляем натяжитель цепи и откручиваем верхнюю звездочку. Сразу фиксируем ее в этом положении проволокой, чтобы исключить перескакивание цепи и нарушение фаз.
9. Откручиваем 10 гаек крепления корпуса распределительного вала с подшипниками. Отворачивать нужно равномерно по всему периметру (согласно порядку затяжки в инструкции). Снимаем узел с двигателя.
10. Теперь открыт доступ к 10 болтам крепления ГБЦ. Срывать их нужно воротком, начиная с середины и передвигаясь к крайним болтам. Болты извлекаются со своих мест и проверяются на состояние резьбы и возможное удлинение (не более 117 мм).
11. Аккуратно постукивая и поддевая снизу отверткой, сдергивают ГБЦ со своего места. После чего можно снимать ее с двигателя вместе с коллекторами. Масса этого узла позволяет выполнить операцию самостоятельно.

После извлечения старой прокладки оцениваются возможные повреждения и износ поверхностей. Если ремонт не требуется, клапана не имеют нагара, а все размеры находятся в допуске, то можно сразу приступать к замене прокладки ГБЦ и сборке двигателя.

Важность правильной затяжки болтов или гаек ГБЦ

Порядок затяжки

Компания AIST располагает широким ассортиментом профессиональных ключей для выполнения различных работ с резьбовыми соединениями. У нас всегда возможно подобрать необходимый динамометрический ключ для автомобиля, как для легкового, так и для грузового транспортного средства.

*Значения таблиц моментов затяжки носят информационный характер, без ссылки на какой-либо ГОСТ.

Главное при установке колёс на машину – закрутить крепёж так, чтобы не допустить его ослабления при движении. Это может привести к самопроизвольному снятию колеса, и понятно, какие будут последствия. Хотя, достаточно опытный водитель уже по характерному стуку поймёт, что ослабилось крепление колеса и примет меры.

Иногда самоослабление соединения происходит по причине неправильного подбора крепежа к дискам. Имеется в виду, конечно, не резьба – если шаг не тот, то гайку или болт попросту не вкрутишь. Речь идёт о форме головки болта или нижней кромки гайки, которая может быть как конической, так и сферической. А гайка к тому же может быть глухой, сквозной, короткой, высокой, иметь прижимную шайбу.

Если крепёж подобран правильно, он в процессе езды даже самостоятельно подтягивается. Кроме функции удержания колеса на ступице, болты и гайки ещё центрируют обод относительно оси вращения. Помогает в этом именно форма головки или кромки крепежа, под которые в диске имеются посадочные места соответствующего типа.

Затяжка болтов на колесе

Для этого в наборе присутствует спецключ, конфигурация которого соответствует индивидуальной форме отверстия на гайке или в шляпке болта. Секретки не обязательно затягивать так же сильно, как и основной крепёж, так что момент затяжки колесных болтов или гаек на них не распространяется

Очень важно не использовать для фиксации колёс крепеж с нарушенной резьбой, смятыми гранями. Если увидели такой дефект, замените гайку или болт на новый, аналогичный не только по резьбе, но и по прочностным характеристикам

А обеспечивает их только заводское изготовление. Сегодня нередко литые диски выпускают в универсальном варианте – с таким расчётом, чтобы их можно было установить на разные автомобили. Размер ступичного отверстия (DIA) при этом делается максимально большим, а на меньший размер переходят за счёт установки ступичных адаптеров. Без этих вкладышей, даже если разница составляет все миллиметр, нагрузка на крепёж увеличивается. Его отверстия деформируются и колесо начинает вращаться по траектории овала, а не круга. Руль начинает бить, и особенно это чувствуется на скорости ближе к 100 км/час.

Не понимая, что происходит, автовладелец обращается в шиномонтажку. Новая балансировка проблему не решает, а между тем на машине разрушаются амортизаторы и элементы ходовой части, ломаются шпильки колеса. Виной всему отсутствие маленьких пластмассовых колечек ценою в 50-75 рублей.

Головка блока цилиндров (ГБЦ) — один из важнейших узлов автомобиля. Она закрывает блок цилиндров. В ней расположены распределительные валы, клапанные крышки и другие детали газораспределительного механизма. На ГБЦ постоянно воздействуют огромные переменные силы давления и температуры. Поэтому к её резьбовому креплению предъявляются особые требования.

Сообщества › Автоклуб Ваз и Лада Классика. › Блог › Как заменить распредвал и рычаги клапанов ВАЗ-2107

Распределительный вал заменяют в следующих случаях:— Износ опорных шеек распределительного вала и гнезд в корпусе подшипников, характеризуется повышенным шумом в работе, невозможностью убрать стук клапанов даже после настройки тепловых зазоров рейкой с микрометром.

— Износ рабочих поверхностей кулачков вала и рычагов, характеризуется невозможностью убрать стук клапанов после настройки тепловых зазоров щупом.

Все эти последствия могут быть вызваны применением некачественного моторного масла, «масляным голоданием», повреждением фильтрующего элемента масляного фильтра, частыми перегревами двигателя, а также вследствие общего износа. При пробеге более 100 тыс. км следует задуматься о замене вала и рокеров.

Итак, для работы нам потребуются:— ключи на 7,8,10,13,17,24— динамометрический ключ— щуп или рейка для настройки теплового зазора в клапанах— большая и малая отвертки, молоток— 1-2 запасные пружины рокеров, сухарики (не обязательно)— распределительный вал в сборе— комплект рычагов клапанов с регулировочными болтами

Итак, отсоединяем и отводим в сторону мешающие нам патрубки, снимаем крышку головки блока цилиндров.

Проворачивая коленчатый вал выставляем метки ГРМ в положение ВМТ 4-го цилиндра.

Ослабляем затяжку болта крепления звездочки распредвала, не выворачивая его.

Отворачиваем колпачковую гайку натяжителя примерно на 0,5 оборота, чтобы ослабить цепь.

Отжав большой отверткой башмак натяжителя и втянув плунжер, затягиваем колпачковую гайку.Окончательно выворачиваем болт крепления звездочки и, придерживая цепь, снимаем ее. С помощью проволоки или шпагата, не допуская перескакивания, привязываем цепь со звездочкой к дросселю или впускному коллектору.

Отворачиваем 9 гаек крепления корпуса распредвала и снимаем его со шпилек головки блока цилиндров.

Осматриваем прижимные пружины на предмет перекашивания ими рокеров и потери упругости, неисправные необходимо заменить.Снимаем рокера, преодолев усилие пружины, а затем и сами пружины, выведя их из-под стопорных пластин. Ослабляем затяжку контргаек регулировочных болтов и выворачиваем их.

Переставляем контргайку на новые болты и вворачиваем их обратно до упора на всю длину. Ставим пружины и новые рокера.Следует иметь ввиду, что в продаже имеются рокера и болты как старого, так и нового образца. Рокера нового образца отличаются меньшим диаметром посадочного места под болт, а также наличием второго пропила сверху, соответственно у болта н/о диаметр головки меньше. Рабочие пары «рокер-болт» разных образцов не взаимозаменяемы, поэтому, чтобы не перепутать, лучше покупать их сразу комплектом.

Смазываем рабочие поверхности и шейки нового распредвала, рокеров для предотвращения задиров при первом пуске. Устанавливаем распредвал на место, предварительно выставив штифт фланца вала напротив отверстия в звезде.

Затягиваем распредвал с усилием 1.9-2.3 кгс·м согласно схеме затяжки в несколько приемов.

Устанавливаем звезду с цепью на место. Усилие затяжки 4.2-5.2 кгс·м.

Прокручиваем коленчатый вал и сверяем метки, натягиваем цепь и настраиваем тепловые зазоры в клапанах.

Устанавливаем клапанную крышку и остальные детали на место.Через 2 тыс. км после притирки новых деталей необходимо провести повторную настройку теплового зазора клапанов.

Небольшое видео процесса:
