Что еще стоит знать об обгонных муфтах

Несмотря на простую конструкцию, муфты генераторов имеют ряд недостатков. Стоит сразу сказать, что муфты с роликовыми и храповыми механизмами имеют свои слабые места. Для начала поговорим о роликовых муфтах. Как уже было сказано, они имеют пазы с выталкивающими роликами. Это накладывает некоторые ограничения:

1. Механизм нельзя отрегулировать;
2. Он требует строгой соосности валов;
3. Его довольно сложно изготовить – геометрию каждого элемента нужно соблюдать.

Более простая, как на первый взгляд, храповая обгонная муфта должна иметь более серьезные минусы. Среди них:

1. Возможность возникновения ударов в момент зацепления собачки с зубьями. Это накладывает ограничения – подобный механизм нельзя использовать в узлах, вращающихся на большой скорости;
2. Повышенная шумность работы. Сегодня изготавливают муфты с собачками, движущимися по часовой стрелке и не задевающими храповое колесо, однако большая часть муфт по-прежнему имеют конструкцию с повышенной шумностью работы;
3. Зубья со временем истираются.

Практика успела показать, что муфты с храповым механизмом оказались более надежными, чем их роликовые аналоги

Что также важно, храповые муфты ремонтопригодны. Попытка отремонтировать устройства с роликами ничего не даст, так как само устройство является неразборным

Даже несмотря на все перечисленные недостатки, муфты обоих типов отличаются достойным эксплуатационным ресурсом и высокой надежностью. В среднем, их ресурс в километрах пробега составляет 100 тыс. км. При этом муфта действительно увеличивает срок службы всей ременной передачи. Ее замена обходится намного дешевле, чем покупка качественного ремня, роликов и натяжителя. Некоторые эксперты говорят, что ременной привод с приводом служит в 5-6 раз дольше привода без этого механизма. Кроме того, он, в целом, работает тише.

Диагностика обгонной муфты

Когда начали использовать муфты с обгоняющим эффектом, то ресурс ременной передачи и других деталей увеличился, примерно, в 6 раз. К тому же, уменьшились шумы ременной передачи и возникающая периодически вибрация.

При износе и выходе из строя хотя бы одной детали муфты, то, как правило, муфта стопорится.

Что будет, если муфту заклинит?

Если произошло стопорение, подшипники муфты больше не вращаются и не движутся по поверхностям обойм, то ременная передача превращается в обычную, то есть, без защитного эффекта от силы инерции. Это значит, что при разных скоростях вращения коленчатого вала двигателя и вала генератора, будет быстро изнашиваться ремень, а, если ремень очень крепкий, то, возможно будет износ деталей двигателя.

Признаки поломок обгонной муфты:

1. Сильно начинает прыгать ремень, то есть появляется вибрация.
2. При запуске на холодную (когда мотор холодный), ремень издает свист, писк.
3. В натяжителе ремня слышны щелчки.

Поломанные детали муфты выглядят так:

Проверка снятого генератора с муфтой:

1. Застопорить якорь отверткой через отверстие в крышке. При зафиксированном якоре внешняя обойма должна вращаться только в одну сторону. В одну сторону легко вращается, в другую — нет. Это исправная муфта. Если вращается и туда, и сюда, то муфта не рабочая.

Не рабочую муфту желательно заменить на новую, а то придется очень часто менять ремень генератора и слышать свист ременной передачи.

Распространённые неисправности

По конструкции муфта генератора в некоторой степени напоминает подшипник качения, поэтому при возникновении неисправности ее может заклинить. Это приводит к тому, что ременная передача начинает ускоренно изнашиваться, так как моменты инерции больше не компенсируются. В конечном итоге ремень генератора порвется, а натяжитель износится – все эти детали придётся менять.

Для своевременного обнаружения неисправностей муфты надо знать их «симптомы». Наиболее характерными являются следующие признаки:

• появляется дребезг в салоне (опытный водитель не сможет его спутать ни с чем);
• при медленном движении автомобиль начинает вибрировать;
• ремень начинает как бы подпрыгивать;
• при включённом моторе слышен характерный свист;
• натяжитель начинает щелкать.

Если появляется хотя бы одни из этих признаков, нужно немедленно обращаться на СТО. Мастеру придется провести диагностику всего узла. Если в ходе диагностических процедур будет выявлено, что муфта вышла из строя, ее придется менять – такие узлы ремонту не подлежат.

Есть еще одна типичная неисправность, правда, она менее распространена — муфта начинает крутиться во все стороны. В этом случае при вращении якорь никак не связывается с обоймой. Диагностировать такую неисправность труднее — обязательно придется снимать генератор. Вероятная причина – недозаряд аккумулятора.

Виды поломок и их причины

Обычно обгонная муфта выходит из строя при следующих обстоятельствах:

• неисправность шкива;
• износ внутренней пружины;
• порвался ремень генератора;
• пробег более 100 тыс. км;
• неисправность обгонного механизма.

Показатели поломки

Признаки неисправности обгонной муфты генератора:

• во время работы со стороны генератора доносятся неестественные шумы;
• полное прекращение работы генератора;
• при работе кондиционера или при медленном движении машины возникает ощутимая вибрация;
• свист ремня на высоких оборотах;
• короткий треск при запуске или остановке двигателя.

Выявление дефектов

Для диагностики работы узла следует раскрутить двигатель до 4 тыс. оборотов. Затем надо включить зажигание. Необходимо прислушаться к остаточному звуку. Если он напоминает звук остановки турбины, то муфта генератора работает исправно. Если такового нет, то механизм требует замены.

Муфту можно проверить и в демонтированном состоянии, для этого надо сделать следующее:

• зажать пальцами внутреннее кольцо;
• внешнее кольцо повернуть в направления вращения ремня;
• при движении внешней обоймы муфта вышла из строя и её надо менять.

Можно проделать такой же эксперимент. Но вращать внешнюю обойму необходимо в противоположную сторону. В этом случае она, наоборот, должна вращаться. Если же этого не происходит, то деталь вышла из строя.

Визуальная и аудиальная диагностика без демонтажа

1. Включаем двигатель в холостой режим — при активном движении натяжителя ременной передачи муфта неисправна.
2. Разгоняем двигатель до 2 тыс. оборотов и отключаем. Жужжащий или свистящий звук – признак неисправности подшипников механизма. Звук треска – свидетельство износа муфты.

Методы диагностики демонтированной муфты

После того, как методы визуальной диагностики показали наличие неисправности, демонтируем муфту. При ближайшем рассмотрении нужно заблокировать внутреннюю обойму, а внешнее кольцо – прокрутить по ходу его естественного движения при работе в системе или в обратном направлении.

Если внутренняя обойма движется – муфта изношена. Если внешнее кольцо не крутится в направлении, обратном движению ремня генератора – шкив неисправен.

Обгонно-реверсивные механизмы свободного движения при проверке должны пружинить, если внешнему кольцу задано направление прямого вращения привода, и свободно вращаться в обратном направлении. При нарушении хода муфта подлежит замене.

Типичные неисправности механизма свободного движения и методы их диагностики

Как и все подвижные механизмы, обгонная муфта подвержена естественному износу, механическим повреждениям, засорениям и загрязнениям или некачественно проведенным сервисным работам по обслуживанию генератора.

Как определить, что шкив свободного хода вышел из строя:

• при запуске мотора появляется шум;
• в процессе эксплуатации транспортного средства от ремня генератора исходят щелчки;
• сам ремень движется рывками и вибрирует.

Визуальная и аудиальная диагностика без демонтажа

1. Включаем двигатель в холостой режим — при активном движении натяжителя ременной передачи муфта неисправна.
2. Разгоняем двигатель до 2 тыс. оборотов и отключаем. Жужжащий или свистящий звук – признак неисправности подшипников механизма. Звук треска – свидетельство износа муфты.

Методы диагностики демонтированной муфты

После того, как методы визуальной диагностики показали наличие неисправности, демонтируем муфту. При ближайшем рассмотрении нужно заблокировать внутреннюю обойму, а внешнее кольцо – прокрутить по ходу его естественного движения при работе в системе или в обратном направлении.

Если внутренняя обойма движется – муфта изношена. Если внешнее кольцо не крутится в направлении, обратном движению ремня генератора – шкив неисправен.

Обгонно-реверсивные механизмы свободного движения при проверке должны пружинить, если внешнему кольцу задано направление прямого вращения привода, и свободно вращаться в обратном направлении. При нарушении хода муфта подлежит замене.

Замена обгонной муфты

Замену можно осуществить самостоятельно, но только если
есть специальный ключ, которым ее можно отвернуть от генераторного шкива. Следует
приготовиться к тому, что понадобится заменить и компрессор кондиционера, но
такое решение может принять только специалист.

Стара и новая обгонные муфты генератора

Менять муфту нужно при обнаружении любых признаков ее
износа – а также вместе с якорем генератора и «расходниками».

Какие инструменты пригодятся?

Нужны специальные инструменты. Элемент крепления
муфты разглядеть сложно, так как он имеет потайную головку и защищен колпачком.
Только после демонтажа защиты можно обнаружить внутренние шлицы, в которые вставляется
ключ.

Но снять ОМГ не
всегда получается даже при наличии специального инструмента. В некоторых
автомобилях между генератором и кузовом настолько мало места, что ключ не
помещается. В этом случае рекомендуется прежде снять генератор. Иногда
отвернуть крепеж сложно из-за слишком туго закрученной гайки. Если открутить не
получается никак, используйте пневмогайковерт.

Составляющие специального ключа, с помощью которого
можно снять ОМГ:

• Двухсторонняя бита. На одном ее конце находится шестигранник, на
  втором — головка с переходником под вороток. Это устройство предназначено,
  чтобы удерживать шкив от прокручивания.
• Насадка с многогранником с внешней стороны. Другая сторона насадки
  оснащена шестигранником для откручивания крепежа.

Кроме этого, для снятия ОМГ могут понадобиться такие
инструменты:

• вороток Torx 8;
• ключ на 17;
• головка АТА-0415;
• ключ на 14.

Как снять?

На некоторых автомобилях снятие муфты можно провести
на месте, генераторный узел при этом не демонтируется. Но это возможно только
при наличии свободного пространства, позволяющего добраться до механизма.

Процедура
должна выполняться в следующем порядке:

• Отсоединяется минусовая клемма от аккумуляторной батареи.
• Снимается штуцер патрубка.
• Демонтируется бочок абсорбера, снимается шланг.
• После снятия бочка демонтируется ремень генератора. Придется
  ослабить гайку, крепящую натяжной ролик.
• Для снятия лучше использовать шестигранную биту. С его помощью открутите
  муфту.

Но как открутить
ОМГ, если он никак не поддается? Для этого придется демонтировать и разобрать
генератор, предварительно зажав его в тисках.

Как поставить новую?

Установка производится от обратного. Не нужно закручивать
слишком туго. Обязательно должны быть установлены защитный колпачок и крышка.
Если этим пренебречь, то внутрь механизма со временем попадет грязь, что
неминуемо приведет к выходу из строя деталей узла.

Сравнение размеров обгонной муфты

Можно ли отремонтировать?

Как правило, обгонные муфты не ремонтируют, их просто
меняют на новые. И все же ремонт ОМГ возможен, но сделать это под силу только
профессионалам.

Муфта начинает буксовать даже при незначительном
износе внутренней поверхности, которая шлифуется во время ремонта. Вкладыши
также шлифуют или меняют на новые — все зависит от степени износа. На небольших
муфтах, не имеющих вкладышей, меняют ролик. Вкладыши шлифуются на станке с
использованием специального приспособления. Шлифовка производится в сборе со
звездочками.

Во время сборки важно добиться четкого заклинивания
роликов. При монтаже нужно достичь соосности деталей

Движение муфты после
сборки должно быть плавным.

Когда появляются симптомы поломки ОМГ, важно сразу
провести диагностику всего узла и после этого принимать решение о целесообразности
его замены. Конечно, замену можно провести и самому, но если навыков не
хватает, то лучше откажитесь от самостоятельного вмешательства

Устройство и принцип работы обгонной муфты

Муфта свободного хода или обгонная муфта – это механическое устройство, основная задача которого – предотвращение передачи крутящего момента к ведущему валу от ведомого в моменты, когда ведомый вал начинает вращаться более быстро. Муфта также используется в тех случаях, когда необходимо передать крутящий момент лишь в одну сторону. Рассмотрим принцип действия, компоненты муфты, а также ее преимущества и недостатки.

Принцип работы муфты

Схема роликовой обгонной муфты

Разберем принцип действия роликовой муфты свободного хода, так как данная разновидность этого механизма наиболее распространена в автомобильной промышленности.

Роликовая муфта свободного хода делится на две полумуфты: первая полумуфта жестко зафиксирована на ведущем валу, вторая полумуфта соединена с ведомым валом. При вращении ведущего вала по часовой стрелке ролики муфты из-за действия силы трения и пружин перекатываются в узкую часть зазора между двумя полумуфтами. После этого происходит заклинивание, при этом крутящий момент начинает передаваться от ведущей полумуфты к ведомой.

При вращении ведущей полумуфты против часовой стрелки ролики перекатываются в широкую часть зазора между двумя полумуфтами. Происходит разъединение ведущего и ведомого валов, при этом момент также перестает передаваться.

Исходя из принципа работы, отметим, что роликовая муфта свободного хода передает крутящий момент лишь в одном направлении. При вращении в другую сторону муфта просто прокручивается.

Устройство и основные компоненты

Рассмотрим устройство и компоненты двух основных разновидностей обгонных муфт – роликовой и с храповым механизмом.

Простейшая роликовая муфта свободного хода состоит из следующих компонентов:

1. внешняя обойма со специальными пазами на внутренней поверхности;
2. внутренняя обойма;
3. пружины, располагающиеся на внешней обойме и предназначенные для выталкивания роликов;
4. ролики, передающие крутящий момент за счет силы трения при заклинивании муфты.

Храповая обгонная муфта

В храповой обгонной муфте вместо пазов на внутренней поверхности внешнего кольца используются зубья, которые имеют упор с одной стороны. При этом оба кольца заклинивает специальная собачка, прижимающаяся к внешнему кольцу с помощью пружины.

Преимущества и недостатки

Обгонная муфта имеет следующие преимущества:

• автоматическое включение и отключение механизма (муфта не нуждается в наличии приводов управления);
• с помощью механизмов свободного хода упрощаются конструкции узлов и агрегатов машины;
• простота конструкции.

Принцип работы обгонной муфты

Отметим, что обгонная муфта с храповым механизмом более надежна, чем устройство с роликами. При этом храповый механизм является ремонтопригодным, в отличие от механизма с роликами. Попытки починить роликовую обгонную муфту – это пустая трата времени, так как она является неразборным узлом. Обычно при ее поломке устанавливается новая аналогичная деталь. При монтаже новой роликовой муфты нельзя применять ударные инструменты, так как механизм может заклинить.

Примеры использования

Торцевые гаечные ключи и отвертки

Торцевые гаечные ключи, оснащенные храповым механизмом, ещё называют трещотками. В самом простом варианте конструкции в трещотку стовят по две собачки. Поворотом рычажка можно либо отворачивать гайку, либо её закручивать, не вынимая ключа на каждом обороте, как с обычным инструментом.

Socket Wrench Animation

Торцевые гаечные ключи с храповым механизмом

Кабельные стяжки

Кабельные стяжки делают из пластика одной деталью. Собачка прижимается к зубчатой пластине силой упругости. После затягивания стяжка не ослабляется даже при очень большом усилии.

Храповой механизм кабельной стяжки

Противооткатные устройства

Изначально противооткатные устройства с храповым механизмом начали использовать на железной дороге в горах Пенсильвании, США, при перевозке угля примерно с 1846 года. Чтобы груженый состав по крутому склону не откатился назад в случае отказа двигателя паровоза, на вагонах устанавливались «собачки».

Позже эта схема нашла применение на американских горках, чтобы в случае отключения электричества поезд с любителями острых ощущений не покатился назад.

Противооткатное устройство тележки на американских горках

Лебедки

Лебедки – это механизм для перемещения предметов с помощью каната. Электрическую лебедку устанавливают во внедорожники, чтобы вытянуть из трясины застрявший автомобиль.

Чтобы натянутый трос не разматывался с барабана используют храповой механизм. Примеры его использования на ручных лебедках можно увидеть на этих фотографиях.

Храповой механизм в ручных лебедках

Обгонная муфта велосипеда

Обгонную муфту (англ. overrunning clutch) также называют муфтой свободного хода. Она позволяет предотвратить передачу крутящего момента от ведомого вала (колеса) к ведущему (на цепь и педали), если ведомый вал начинает вращаться быстрее. Например, после прекращения вращения педалей без муфты свободного хода колеса продолжали бы раскручивать цепь и педали, как это было в первых велосипедах. То же самое было бы при спуске с горки.

Впервые обгонную муфту с простейшим храповым механизмом запатентовал в 1869 году Уильям Ван Анден из Покипси, штат Нью-Йорк, США. В обгонной муфте Ван Андена храповик был встроен в ступицу переднего колеса велосипеда.

Примерная схема муфты свободного хода (обгонной муфты) с храповым механизмом Ван Андена

Почти все современные велосипеды – заднеприводные. Обгонная муфта в них встраивается в заднюю втулку или заднюю звездочку. Обгонные муфты с храповым механизмом издают характерный звук и их еще называют велотрещотками.

Ratchet mechanism 5

Пример работы муфты свободного ходаМуфта свободного хода с храповым механизмом в задней звездочке велосипеда

Обгонная муфта стартера автомобиля

Механизм свободного хода с храповиком используется в стартерах автомобилей как защитное устройство. Стартер – это механизм, который с помощью электромотора запускает двигатель внутреннего сгорания, вращая его коленвал через маховик.

Скорость вращения ведомого зубчатого колеса стартера невысокая – может быть около 3000 об/мин. После запуска двигатель на холостом ходу развивает около 1000 об/мин. Но передаточное отношения стартер-маховик из-за разности диаметров зубчатых колес может достигать значения 20:1. Т.е. запущенный двигатель на холостых оборотах может раскрутить электромотор стартера до 20 000 об/мин.

Чтобы стартер не вышел из строя после запуска двигателя на него ставят обгонную муфту.

Стартер автомобиля

Коробка передач автомобиля

В данном примере собачка храпового механизма используется для перевода автоматической коробки передач в режим парковки.

Храповик в автоматической коробке передач автомобиля

Как поменять — отремонтировать своими руками

Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.

ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.

Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм

Собственно сколько стоит оригинальный обгонный механизм? Здесь как обычно большой разбег от класса модели автомобиля (беру оригинальные запчасти):

«B – C» класс – цена вопроса в 2000 – 3000 рублей

«D» класс – 3000 – 4000 рублей

Представительский класс – от 6000 до 12000. НО нужно понимать там очень объемные генераторы.

Также в бюджет желательно заложить еще и новый ремень, натяжитель и другие ролики приводов.

Конечно, можно сэкономить на запчастях и скажем взять неоригинальную. НО стоит понимать что намного дешевле он стоить не будет, если у авто среднего класс все равно придется отдать около 2000, есть конечно варианты по 700 – 1000, но это «голимый» Китай сделанный не пойми из чего и не пойми сколько он будет работать.

Статья о неполадках в работе обгонной муфты генератора автомобиля: принцип работы детали, типичные неисправности, процесс замены. В конце статьи — видео о том, как проверить муфту.

• Что такое муфта генератора: виды и конструктивные особенности
• Обгонная муфта: принцип работы
• Типичные неисправности механизма свободного движения и методы их диагностики
• Пошаговая инструкция по замене механизма свободного движения
• Видео о том, как проверить муфту

Из-под капота часто слышатся посторонние звуки, по характеру которых можно определить вид возникшей неисправности. Одним из таких характерных шумов является потрескивание, аналогичное треску электричества. Связан такой шум с выходом из строя генератора или одной из его частей – муфты. Что это за деталь, как понять, что ресурс муфты выработан, и запчасть нуждается в замене?

Фрикционная обгонная муфта

Фрикционные обгонные муфты бесшумны и могут работать при больших частотах вращения. Их применяют в автомобилях, мотоциклах, велосипедах, станках и др. В велосипеде обгонная муфта позволяет колесу свободно катиться по дороге при неподвижных педалях и передавать на колесо вращающий момент при вращающихся педалях, поэтому ее называют муфтой свободного хода.
 

Роликовая фрикционная обгонная муфта ( рис. 28.17) состоит из двух полумуфт, между которыми в клиновидных зазорах помещаются ролики, которые отжимаются пружинами. При передаче момента ролики заклиниваются между полумуфтами в суживающейся части зазора, образуя жесткое сцепление.
 

Обгонная муфта.

Основное применение имеют фрикционные обгонные муфты с роликами.
 

Обгонная муфта.

Основное применение имеют фрикционные обгонные муфты с роликами. Роликовая обгонная муфта ( рис. 313) состоит из звездочки, кольцевой обоймы и роликов. Звездочка и обойма образуют сужающиеся в одном направлении полбсти, в которых располагают ролики. Эта конструкция наиболее технологична. Муфты выполняют преимущественно с тремя роликами ( мелкие размеры муфт) и с пятью роликами ( крупные размеры), но в случае необходимости повышенной несущей способности при стесненных габаритах можно применять большее число роликов. Каждый из роликов отжимается пружинками в суживающуюся часть полости.
 

Обгонная муфта.

Основное применение имеют фрикционные обгонные муфты с роликами. Роликовая обгонная муфта ( рис. 313) состоит из звездочки, кольцевой обоймы и роликов. Звездочка и обойма образуют сужающиеся в одном направлении полости, в которых располагают ролики. Эта конструкция наиболее технологична. Муфты выполняют преимущественно с тремя роликами ( мелкие размеры муфт) и с пятью роликами ( крупные размеры), но в случае необходимости повышенной несущей способности при стесненных габаритах можно применять большее число роликов. Каждый из роликов отжимается пружинками в суживающуюся часть полости.
 

Обгонные муфты по способу сцепления полумуфт различают храповые и фрикционные. Наиболее распространены фрикционные обгонные муфты с роликами, так как у них почти полностью отсутствует мертвый ход и работают они бесшумно. Обгонная фрикционная муфта с роликами ( рис. 19.16) состоит из двух полумуфт — звездочки / и обоймы 2 — й роликов 3, расположенных в сужающихся в одном направлении пазах между звездочкой и обоймой. Каждый ролик отжимается пружиной 4 в сужающуюся часть паза.
 

Обгонные муфты по способу сцепления их полумуфт бывают храповые и фрикционные. Преимущественное применение имеют фрикционные обгонные муфты с роликами, так как у них почти полностью отсутствует мертвый ход и работают они бесшумно.
 

Обгонные муфты по способу сцепления их полумуфт различают храповые и фрикционные. Преимущественное применение имеют фрикционные обгонные муфты с роликами, так как у них почти полностью отсутствует мертвый ход и работают они бесшумно.
 

Обгонные муфты бывают зубчатые, кулачковые и фрикционные. На рис. 294 показана фрикционная обгонная муфта, получившая наибольшее распространение.
 

Схема многодисковой электромагнитной муфты.

Обгонные муфты широко используются в механизмах для передачи движения в одном направлении, они автоматически замыкаются при одном направлении вращения и размыкаются — при противоположном. На рис. 14, д показана фрикционная обгонная муфта с роликами.
 

Револьверные приспособления ( питатели) применяются для подачи штучных заготовок различной конфигурации толщиной свыше 0 5 мм. Периодическое движение револьверного диска осуществляется пол у червячным, мальтийским, храповым и фрикционным ( фрикционной обгонной муфтой) механизмами.
 

Инструмент для снятия ОМГ генератора

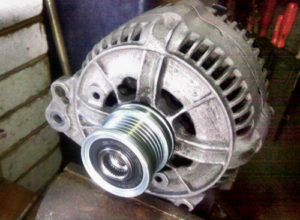

Внешне сам генераторный узел с обгонной муфтой практически ничем не отличается от обычного генератора, уловить разницу можно лишь в том случае, если внимательно посмотреть на шкив (переднюю часть):

• у стандартного источника электроэнергии вал якоря «утоплен» относительно неглубоко, шкив к нему прикручивается стандартной гайкой;
• крепежный элемент генератора с муфтой разглядеть довольно сложно, и он всегда с потайной головкой, к тому же закрывается защитным колпачком. Сняв эту защиту, можно увидеть, что под ней имеются внутренние шлицы для установки ключа.

Демонтировать ОМГ не так просто, как стандартный шкив, здесь необходим специальный ключ для снятия. Даже имея специнструмент, не всегда в составе автомобиля удается совершить съем муфты – на некоторых моделях машин расстояние между кузовом и генератором настолько мало, что ключ попросту не помещается. В этом случае приходится придумывать свой съемник, используя короткую биту и специальную головку.

Нередко раскрутить крепеж на месте не удается – гайка закручена очень туго, не помогает даже WD-40 и какие-либо другие ухищрения. При замене ОМГ все же рекомендуется сразу снимать генератор, так в результате получается быстрее и проще. Если крепление муфты никак не поддается, можно использовать пневмогайковерт, покупать его не обязательно, достаточно обратиться в шиномонтаж.

Специальный ключ представляет собой съемник из частей:

• биты, на одном конце которой имеется шлиц типа «Torx» или «шестигранник», на другом – запрессованная головка под вороток, приспособление служит для удержания шкива от проворачивания;
• насадки с наружным многогранником для установки во внутренний шлиц ОМГ, с другой стороны ее имеется шестигранник под дополнительный ключ, с помощью которого и будет откручиваться крепежный элемент.

Также есть инструмент, где переходник под вороток отсутствует, на конец биты насаживается шестигранная головка соответствующего размера.

Снятие и замена обгонной муфты генератора

Несмотря на то, что внешне обычный генераторный узел с усовершенствованным мало чем отличаются, методика их демонтажа несколько иная. В некоторых моделях механизм свободного хода снять крайне тяжело в силу того, что между кузовом автомобиля и самим генератором настолько маленькое расстояние, что ключом попросту невозможно подобраться. Нередки случаи проблем с крепежными элементами, часто даже WD-40 не помогает. Для решения подобного рода задач профессиональные автомеханики рекомендуют пользоваться спецключом, состоящим из двух съёмных частей.

Замена механизма на SsangYong Kyron 2.0

Для демонтажа обгонной муфты на внедорожнике SsangYong Kyron с мотором 2.0 необходимо вооружиться спецключом Force 674 T50х110мм. Ключ состоит из шлица типа Torx, который пригодится во время снятия роликов, и насадки с наружным многогранником. С другой стороны имеется шестигранник под дополнительный ключ для освобождения крепежных элементов.

Рекомендуется придерживаться следующего порядка работы:

1. На первом этапе необходимо демонтировать защиту двигателя и снять кожух вентилятора.
2. Вороток Torx 8 следует упереть в кузов и с помощью изогнутого накидного ключа на «17» открутить муфту.
3. После освобождения детали смазать резьбу и посадочное место.
4. Смазать подшипники, втулки натяжителя и ролик.
5. Произвести сбор узла в обратной последовательности.

После окончания работы важно установить на место защитный колпак

Снятие и установка обгонной муфты на Volvo XC70

Появление постороннего звука и вибрации на автомобиле Volvo XC70 во время низких оборотов является первым симптомом, сигнализирующем о необходимости проведения диагностики инерционного шкива и, возможно, его замены. Для проведения быстрой и эффективной процедуры снятия и замены конструктивного элемента на этой машине необходимо проделать следующее:

1. Вооружиться специальной головкой ATA-0415.
2. Демонтировать приводной ремень, снять генератор.
3. Труднодоступный болт легко освобождается головкой и пневмогайковертом.
4. Устанавливается новая деталь (INA-LUK 535012110).
5. Смазать детали, собрать в обратной последовательности.

На этом работу по демонтажу и последующей установке нового механизма можно считать завершенной. В случае надобности также одновременно осуществляется замена подшипников.

Замена механизма на Kia Sorento 2.5

В качестве нового экземпляра обгонной муфты для Kia Sorento 2.5 подходит шкив от одной из самых известных компаний по производству деталей для авто – INA. Цена на деталь колеблется в районе от 2000 до 2500 тысяч рублей

Также важно вооружиться спецключом – Auto Link 1427 стоимостью 300 рублей

После того, как все необходимые инструменты и вспомогательные материалы под рукой, можно приступать к работе:

1. Освободить кронштейн декоративной крышки двигателя.
2. Демонтировать «фишку» и снять плюсовую клемму.
3. Отсоединить всевозможные трубки: вакуумную, подачи и слива масла.
4. Ключом на «14» освободить два болта крепления генератора.
5. Открутить все стягивающие болты.
6. Зажать ротор в тисках, предварительно заготовив прокладки.
7. С помощью головки и длинного воротка демонтировать шкив с вала.

После чего производится замена вышедшего из строя механизма. Далее необходимо всё это дело собрать и установить обратно на свое место. Но, помешать в этом могут подпружиненные щетки. Чтобы справиться с задачей следует открутить вакуумный насос и обнаружить отверстие напротив щеточного узла. Щетки поджимаются и фиксируются в отверстии характерным звуком.

Как определить, что муфта вышла из строя

С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!

Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».

Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».

Первые признаки это:

• Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
• Зачастую с утра начинается пронзительный свист или писк.
• Появляются щелчки «натяжителя»

После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.

Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.

Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.
