Подшипник задней полуоси, часть вторая

Признаки неисправности и износа подшипника задней полуоси Нива Шевроле

Как было сказано в начале статьи, на подшипнике полуоси заднего моста Нива Шевроле сосредоточены нагрузки радиального и осевого типа. Так как сам шарикоподшипник радиальный, это означает, что осевые нагрузки должны быть минимальны или отсутствовать, но они появляются в случае возникновения люфта внутренней обоймы по посадочной поверхности. Так же люфт появляется внутри самого подшипника, когда изнашивается дорожка качения, шарики, сепаратор.

Другие причины поломки: — Износ и протечка сальника; — Попадание грязи и влаги; — Биение вала; — Перемещение запорной (стопорной) планшайбы по шейке вала, в результате чего появляется люфт у подшипника; — Дисбаланс вала.

Снятие полуоси и замена сальника

Вывешиваем и снимаем заднее колесо. Снимаем задние тормозные колодки (см. Замена задних тормозных колодок).

Накидным ключом «на 17» отворачиваем четыре гайки болтов крепления полуоси к фланцу балки.

Шлицевой отверткой отгибаем стопорные пластины болтов крепления полуоси…

…и вынимаем болты.

Закрепляем колесо обратной стороной на полуоси, наживив три гайки на несколько оборотов.

Взявшись за колесо, рывком сдвигаем…

…и вынимаем полуось в сборе с пластиной крепления подшипника, подшипником и запорным кольцом.

Вынимаем уплотнительное резиновое кольцо фланца балки.

Вставляем два болта в отверстия тормозного щита и балки заднего моста, чтобы щит не висел на тормозной трубке.

Поддеваем сальник раздвижными пассатижами…

Инструментальной головкой подходящего размера с удлинителем (или отрезком трубы) запрессовываем новый сальник.

При деформации полуоси, износе ее шлицев, а также износе подшипника заменяем полуось на новую в сборе с подшипником и запорным кольцом (самостоятельно заменять подшипник или запорное кольцо не рекомендуется). Устанавливаем полуось в обратной последовательности. Проверяем уровень масла в заднем мосту и при необходимости доливаем.

Когда меняется уплотнитель

Замена сальника полуоси не привязана к определенному пробегу, а делается в связи со следующими дефектами:

1. Утечка трансмиссионного масла из заднего моста Шевроле Нивы. Характеризуется появлением масляных пятен на тормозном кожухе и «чулке» с той стороны, где потерял герметичность сальник полуоси.
2. При случайном повреждении уплотнителя, когда производится замена подшипника полуоси. Бывает во время выдергивания детали из гнезда.

Следует различать протечку трансмиссионного масла из уплотнения оси с какой-либо стороны задней балки и из хвостовика редуктора, где закреплен карданный вал. Во втором случае жирные пятна и грязь покрывают кожух редуктора заднего моста, находящийся посередине.

• наружный диаметр — 57 мм;
• ширина — 9 мм;
• диаметр отверстия по выступающей резиновой (или силиконовой) кромке — 35 мм.

Выявляем неисправность на ВАЗ 2123

Как говорят гаражные мастера – “Стук всегда вылезет наружу”. Дожидаться этого не стоит, иначе придется вызывать эвакуатор или ремонтировать узел в полевых условиях. На самом деле диагностировать неисправность легко самостоятельно. Первый признак разрушения подшипника – это повышенный шум, неприятные металлические звуки со стороны ступицы, повышенный нагрев металла в месте его установки.

Точно определить источник шума помогут следующие действия:

• вывешиваем заднее колесо, подняв на домкрате автомобиль;
• начинаем прокручивать руками колесо (КПП в положении нейтраль) — посторонний шум при этом недопустим, вращение должно быть легким без закусывания;
• потяните колесо на себя, люфт в осевом направлении более 1 мм говорит об износе обоймы подшипника и скорой его поломке;
• течь масла из-под резинки сальника полуоси также служит основанием для снятия и разборки узла с последующей дефектовкой.

Не стоит затягивать с ремонтом, если появился хотя бы один из этих признаков. Экономия в этом случае сомнительная, а разрушившийся в движении подшипник может вылиться в дорогостоящий ремонт с заменой всей полуоси в сборе.

Как снять ступичный подшипник на ниве

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

• гул во время поворота;
• гул во время обычной езды на загруженном автомобиле;
• гул при езде на пустом автомобиле;
• постоянный гул, нарастающий во время поворотов;
• сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

• в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
• случается, что различные загрязнения и влажность проникают вглубь подшипника;
• это является причиной поломки в 18% случаев;
• также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Необходимые инструменты для работы

• Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
• Ключ для откручивания колёсных гаек;
• Плоская отвёртка. Чтобы снять защитный колпачок;
• Головка на 27;
• Бородок слесарный. Для расправления буртика ступичной гайки;
• Молоток;
• Гаечные ключи на 10, 17, 19 и 22;
• Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
• Тиски;
• Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

• Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
• Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
• Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
• При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
• Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
• Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
• Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
• Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
• Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
• Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
• Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
• Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
• При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

Порядок замены подшипника передней ступицы

Владельцу Шеви Нивы потребуется обзавестись несколькими видами инструментов, среди которых:

• Пресс;
• Подходящая разновидность смазки;
• Съёмник;
• Съёмник стопорящих колец;
• Оправка для запрессовки;
• Молоток;
• Динамометрический ключ;
• Шестигранная головка размером на 30;
• Отвёртка с плоской поверхностью «минус»;
• Гаечные ключи, имеющие типоразмер 17 и 19.

Процесс замены переднего ступичного подшипника

1. На первом шагу автомобиль располагают на ровной площадке. Лучше всего, если это будет подъемник или яма.

У колёсного диска требуется ослабить гайки и болты, обеспечивающие крепление. Вывешивание производится сначала для передней части.

Проводится замена ступичного подшипника Нивы Шевроле очень просто. Колесный диск вместе с крышкой ступичной гайки должны быть сняты.

На следующем этапе идёт установка противоположного колеса на свое место. Автомобиль опускается при помощи домкрата до тех пор, пока второе колесо не зацепится крепко за опору.

Главный совет – защититься от случайных проворачиваний.

1. Применяя увеличенный рычаг, нужно сорвать ступичную гайку. Далее идет повторное снятие колеса. Пользуясь домкратом, повторно выставляем Ниву в подвешенном положении, подходящем для ремонта.
2. Снятие суппорта тормозной системы – следующий этап. Применяя плоские отвёртки, разводят колодки тормозной системы, затем – выкручивают болты крепления планки. Суппорт и элемент подвески связываются друг с другом проволокой. Это обезопасит тормозной шланг и на него не будет действовать повышенная нагрузка. Также будет защищен нерегулируемый подшипник.
3. Далее снимается тормозной диск. Основное воздействие на него – аккуратное постукивание молотком. Хорошо, если инструмент будет резиновый молоток.
4. Затем из проушины у поворотного кулака выпрессовывают палец с рулевого наконечника. После отсоединения наконечник рекомендуется отвести и закрепить на некотором расстоянии, чтобы он не мешал.

Рекомендуется заранее делать специальную метку на поверхности двух сопрягаемых деталей. Тогда будет проще сохранять рекомендуемое положение.

1. Далее во время замены подшипников переходят к использованию ключа на 17. Главное – правильно извлечь из своего места болты, которыми амортизационная стойка и поворотная цапфа крепятся друг к другу. Два болта, которые соединяют кулак и шаровую опору, откручиваются при помощи другого ключа на 19.
2. Приводную полуось освобождают от ступичной гайки. Затем то же самое проделывают с упорной шайбой.
3. Пресс станет незаменимым помощником во время демонтажа ступицы из поворотного кулака. Если классического инструмента рядом не оказалось – можно использовать другие подручные варианты. Затем необходимо спрессовать деталь съёмником. Упор делается на предусмотренных для этого отверстиях.
4. Сразу несколько операций проводится с помощью подъемника: извлечение двух стопорящих колец из кулака и демонтаж подшипника. Малая шайба съемника упирается во внешнюю обойму, а бОльшая часть – в корпус цапфы.
5. Перед обратной сборкой очищают ступицу и поворотную шайбу. Следующий этап включает монтаж стопорного кольца снаружи. Предварительно для обработки используется подходящий вид смазки. Подшипник запрессовывается в кулак. Потом проводится монтаж внутреннего колеса, к которому присоединяют ступицу. Со ступичными подшипниками работают так же.

Главное во время завинчивания – проследить за отсутствием чрезмерных нагрузок. Иначе запчасть деформируется и раньше времени становится непригодной.

Ниже смотрите видео о том, как заменить передний ступичный подшипник на Ниве.

Устройство подшипника.

Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:

• номер
• внутренний и внешний размер
• высота

Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.

Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:

1. внутренний диаметр 40мм
2. внешний диаметр 80мм
3. высота (имеется ввиду толщина изделия) 23мм

Когда и почему выходит из строя подшипник полуоси на Нива Шевроле

Свою историю Chevrolet Niva ведет от обычной Нивы или ВАЗ 2121, которая встала на конвейер более 40 лет назад. В свою очередь этот вазовский внедорожник разработан на узлах и агрегатах ВАЗ 2106 и имеет много общих с ним конструктивных решений — как удачных, так и сомнительных. Слабым местом стали шарикоподшипники задней полуоси.

Подшипник размещен внутри чулка заднего моста ближе к ступице и запрессован с натягом на полуось. Второй конец полуоси свободно входит в дифференциал заднего редуктора и ничем там не фиксируется. Со стороны колеса полуось крепится пластиной с 4 болтами. Поэтому при езде по бездорожью или установки колес большего диаметра на сам подшипник действуют как осевые, так и радиальные силы. Этой нагрузки достаточно, чтобы быстро прикончить относительно слабый однорядный подшипник. Если на жигулях эта проблема стоит не так остро, то на более массивном автомобиле поломка встречается гораздо чаще.

Основные причины выхода из строя:

• неаккуратная езда на бездорожье, особенно в сочетании с резкими ударами;
• преодоление бродов и попадание влаги внутрь моста;
• износ сальника и попадание масла из заднего редуктора;
• смещение запорного кольца из-за его неправильной установки или брака;
• радиальное биение полуоси (обычно возникает из-за деформации самого вала);
• повреждение посадочных площадок на полуоси или внутри чулка моста;
• установка колес большего диаметра и вылета, чем рекомендуемые заводом.

Диагностика и признаки неисправности подшипника

Перед тем как решать проблемы с шароподшипником полуоси, следует ознакомиться с конструкцией моста и полуоси.

Полуось заднего моста внедорожника испытывает осевую и редукторную нагрузки. Ее шароподшипник является радиальным, поэтому на него в основном приходятся нагрузки радиального типа. Осевые должны либо отсутствовать, либо быть минимальными. Но они увеличиваются при появлении люфта в шароподшипнике при износе его элементов, а также когда возникает люфт внутри обоймы по посадочной поверхности.

Существует ряд других неисправностей:

• бьет вал;
• попадание влаги и грязи;
• течет масло из картера заднего моста;
• протеска сальника по причине износа;
• сползание запорного кольца по шейке вала, подшипник начинает болтаться;
• возникновение дисбаланса вала.

Диагностика проводится согласно инструкции:

1. С помощью домкрата поднимают авто и вывешивают колесо.
2. При раскручивании колесо должно вращаться легко, бесшумно, без заеданий.
3. Взяв колесо с обеих сторон руками, нужно подвигать его в разные стороны. При наличии люфта более 1-2 мм, необходимо снять полуось, чтобы проверить работоспособность шароподшипника. Производитель разрешает осевой зазор полуоси не более 0,7 мм.

Основной признак проблем с подшипником полуоси –  повышенный шум со стороны колеса во время движения, а также появление вибрации на небольших скоростях, скрежета и стука. Как только появились признаки неисправности подшипника, необходимо срочно принимать меры: менять полуось или только подшипник. В нашем случае интересен второй вариант.

Регулировка ступичного подшипника Шнивы

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Видеоинструкция по регулировке ступичного подшипникаНа Шеви Ниву можно установить нерегулируемые подшипники ИВЕКО. Для этого нужно купить соответствующие ступицы или переделать старые. Для переделки понадобится координатно-расточной станок. Кроме расточки посадочного отверстия придется изготовить дистанционные кольца. Чертежи деталей приведены по ссылке.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.

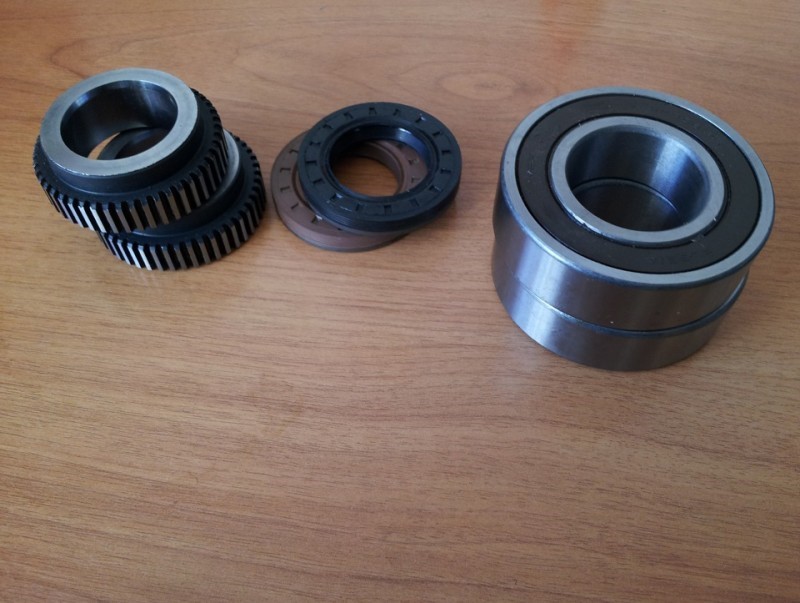

• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

• Вывесить и открутить колесо;
• Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Снятие и установка приводов передних колёс (замена ШРУСов) Нива Шевроле

5. Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески.

7. Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески.

9. Снимите колпак ступицы переднего колеса и отверните гайку ступицы.
