Где находится реле зажигания в автомобиле ваз-2114

Как заменить бензонасос Ваз 2114

Кратко о том, как поменять бензонасос на Ваз 2114, в зависимости от модификации. Замена выполняется легко, как на карбюраторе, так и на инжекторе. У обеих модификаций расположение топливного насоса одинаковое.

Пошаговая замена:

• Открываем заднее сиденье, добираясь до лючка бензобака.
• Открываем лючок, очищаем поверхность от грязи.
• Отсоединяем трубки и провода от колбы.
• Откручиваем и вытаскиваем топливную колбу.
• Разбираем ее на столе, меняя бензонасос
• Собираем всё обратно.

Перед установкой необходимо разобраться, как заменить сетку бензонасоса Ваз 2114. Для этого понадобится трещетка с головкой на “10” и плоская отвертка.

Сначала нужно снять стопорное кольцо и приподнять крышку бензонасоса чтобы отключить штекер. Поплавок при замене сеточки тоже можно на время снять, чтобы не сломать крепежи.

Демонтируем стакан с 3 защелок и тянем его вниз. После этого откроется доступ к фильтру (сетке).

Далее в нашем фотоотчете более детальная инструкция.

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

Откручивам восемь гаек крепления топливной колбы.

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

Сравниваем снятый насос с новым.

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

Одеваем на новый насос пластиковый кожух и фильтр.

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

Собираем колбу в обратном порядке разбора.

Не забываем обратно установить стопорное кольцо.

Опускаем собранную топливную колбу в бак.

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

Подсоединяем обратно трубки и разъем.

Где Находится Реле Стартера Ваз 2115 Инжектор

где реле зажигания на ВАЗ 2115 и как его найти

После первых неудачных попыток запустить двигатель автомобиля с помощью ключа зажигания, не слыша привычных звуков стартера, большинство автовладельцев ищут причину неисправности в его поломке. Но чаще всего причиной является реле зажигания.

Зачем мне нужно реле зажигания

Этот пункт был установлен на предыдущих моделях автомобилей ВАЗ. При всем этом, о более ранних модификациях 2115 это может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) он находится.

В этом разделе есть разные имена: реле зажигание, запуск стартера, блокировка стартера, выключение зажигания или замок зажигания, главное реле.

Но в любом случае его назначение одно и то же — чтобы облегчить запуск двигателя и защитить стартер от износа, он отключает питание электростартера после запуска двигателя, ограничивает токи, протекающие через него, защищает от спекания контакты в замке зажигания или поворот ключа при работающем двигателе.

Кроме того, он позволяет запускать стартер при включенном электрооборудовании автомобиля и низком заряде аккумулятора.

В цепи зажигания этой модели нет предохранителей.

Таким образом, эта дешевая деталь избавляет вас от дорогостоящего ремонта и упрощает запуск двигателя.

Эту деталь не следует путать с повторителем, расположенным специально на стартере и предназначенным для управления (удлинением или толканием) механизма сцепления стартера и зубьев маховика.

устанавливать реле

настартер До 2110 года.

Признаки поломки

Если электрический стартер не поворачивается при повороте ключа зажигания, но вы слышите мягкие щелчки контактов реле, причиной неисправности автомобиля является стартер. Вы можете проверить это, прикрепив его специально к батарее в обход этого электрического реле. Если щелчки не слышны и стартер работает, пришло время изменить его.

где

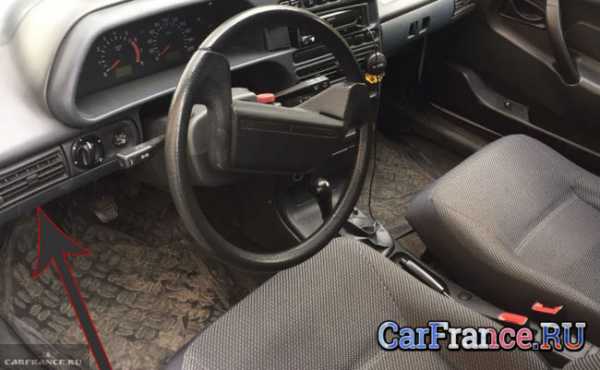

Где реле? зажигание ВАЗ-2115? Он расположен в салоне, слева от рулевой колонки, под приборной панелью. Чтобы увидеть это, вам нужно снять панель приборов. Рядом с ним, слева от него, находится реле для включения задних противотуманных фар. Они крепятся болтами к шпильке кузова с помощью гайки «10» и расположены в специальной накладке.

Реле также управляет омывателем, автоподогревателем, отоплением заднее окно и некоторые другие слаботочные цепи. Если эти части автомобиля не работают должным образом, необходимо проверить состояние этой части.

Тип электрического реле зажигания — 90,3777-10, имеет четыре контакта, управляющее напряжение — 12 вольт. При покупке нового реле будьте осторожны: пятиконтактные аналоги, рассчитанные на 24 вольт, имеют схожий внешний вид. Самостоятельный ремонт этой детали не выгоден из-за ее низкой стоимости.

Видео: «Реле зажигания ВАЗ-2115: Где он находится? «

Если установлен независимо

Предыдущий владелец автомобиля, при отсутствии такой стандартной детали, мог установить его самостоятельно. Эти монтажные комплекты продаются в автосалонах. В этом случае электрическое реле можно расположить не только в «обычном» месте. Найти его без звонка предыдущему владельцу будет непросто.

Если поломка эта деталь По дороге вы можете завести машину, замкнув контакты 87 и 30 (компоновка и компоновка основаны на схеме верхняя часть корпус реле). В этом случае использование машины разрешено без каких-либо ограничений. Но при первой же возможности обязательно удалите поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Схема и конструкция

Предохранители на ВАЗ 2114 имеют свойство перегорать в случае превышения максимально допустимого тока, идущего по тем или другим проводам в схеме электрооборудования автомобиля. Они рассчитаны на определенную и нагрузку, и представляют собой проволочную перемычку разного сечения.

От диаметра сечения зависит, при какой силе тока произойдет разрыв перемычки.

Предохранители старого образца были продолговатые, округлой формы, перемычка крепилась на керамическом корпусе. Современные плавкие вставки плоские, вилочного типа, могут иметь два размера – стандартный и уменьшенный. Вставки имеют разные цвета в зависимости от силы тока, на который они рассчитаны. Существует определенная окраска перемычек:

• Серые – два ампера (2 А);
• Розовые – четыре ампера (4 А);
• Желто-оранжевые – пять ампер (5 А);
• Красные – десять ампер (10 А);
• Синие – пятнадцать ампер (15 А);
• Желтые – двадцать ампер (20 А).

Более мощные предохранители имеют белый (25 А) и светло — зеленый (или синий) (30 А) цвет. Определить, где находятся предохранители на ВАЗ 2114 можно, открыв капот автомобиля. На левом лонжероне (ближе к водителю) установлен основной блок предохранителей (БП), он представляет собой пластиковую прямоугольную коробку с крышкой, внутри которой находятся плавкие вставки и реле. Часто БП еще называют монтажным блоком.

Еще три вставки находятся в салоне авто – под панелью приборов с пассажирской стороны. Они расположены сверху вниз:

• Верхний предохранитель (15А) отвечает за работу бензонасоса;
• Средний (7,5 А) – контролирует цепь электрического вентилятора радиатора;
• Нижний (7,5 А) – предохраняет от перегрузки электронный блок управления двигателем. Кстати, сам ЭБУ находится рядом с плавкими вставками.

В непосредственной близости от ЭБУ размещаются в таком же порядке реле:

• Верхнее – реле бензонасоса;
• Среднее – включения электрического вентилятора;
• Нижнее – основное реле электрической цепи.

Конструкция

В состав основного БП, находящегося под капотом, входят следующие детали:

• Пластиковый корпус;
• Соединительная плата с разъемами и колодками;
• Крышка – предохраняет внутренности блока от грязи и влаги;
• Реле;
• Плавкие вставки.

Пластиковая крышка снимается очень просто – она защелкивается сверху на корпусе. По бокам корпуса есть отливы с отверстиями для крепления блока на кузове автомобиля (всего два крепления).

Схема блока предохранителей на ВАЗ 2114 для наглядности представлена ниже на рисунке. В ней хорошо видно, какого номинала устанавливаются вставки, какие есть в блоке реле, и где все элементы установлены.

Схема предохранителей на ВАЗ 2114 ничем не отличается от схемы моделей ВАЗ 2113 и ВАЗ 2115. БП этих марок полностью взаимозаменяемы. На монтажном блоке установлены следующие реле:

• К2 – «аварийки» и указателя переключения поворотов;
• К3 – стеклоочистителей;
• К4 – для контроля габаритов и света;
• К5 – электрических стеклоподъемников;
• К6 – сигнального гудка;
• К7 – нити обогрева заднего стекла;
• К8 – переключения фар на дальний свет;
• К9 – переключения фар на ближний свет.

Плавкие вставки имеют нумерацию от F1 до F20. Какая вставка за что отвечает, можно прочитать в инструкции, но на крышке блока с внутренней стороны есть распиновка блока предохранителей. По нарисованным значкам схемы даже без описания можно догадаться о предназначении вставки, или по значкам легко запомнить, какую функцию она выполняет. Например:

• Напротив F5 стоит число 20 и нарисован гудок – плавкая вставка звукового сигнала на 20 АНапротив F7 число 30 и четыре лопасти – предохранитель мотора отопительной системы, мотора омывателя лобового стекла (30А);
• Напротив F14 и F15 число 7,5 и значок фары с длинными штрихами впереди – вставка дальнего света левой и правой фары(7,5А);
• Напротив F16 число 15 и стрелки в разные стороны – предохранитель реле поворотов.

Поэтапная замена реле зажигания

1. Самое главное, что нужно сделать в первую очередь – отключить аккумулятор от питания, для этого просто отсоединяется от батареи минусовая клемма.
2. Используя отвертку, лучше всего взять шлицевой инструмент. Нужно открутить с кожуха рулевой колонки 4 фиксатора, чтобы упростить процесс съема «релюшки».
3. Фиксатор, удерживающий нижнюю часть кожуха, удобнее всего открутить при помощи крестообразной отвертки.
4. Ослабленный от крепежей кожух аккуратно снимается со своего места.
5. Реле зажигания подключено к проводам, которые расположены в нижней части колодки. Чтобы заменить пришедший в непригодность элемент, нужно просто отсоединить провода от колодки и установить на место старого реле новое.

После этого нужно проверить результат собственной работы, заведя для этого двигатель своего авто. Если неисправность себя не покажет – значит, процесс замены выполнен правильно, и автовладелец может гордиться своим очередным, пусть небольшим, но все же достижением.

Ознакомившись с этой статьей, каждый должен понять, что процесс замены данного устройства прост и понятен. А так как «релюшка» нечасто выходит из строя, выполнять такую операцию владельцам ВАЗ-2114 постоянно не приходится. Но если при замене реле замка зажигания возникнут трудности, отчаиваться ни в коем случае не следует, ведь найти ответ на любой вопрос можно в обучающем видео на интернет-ресурсе, просмотреть которое можно как днем, так и ночью.

Обучающий видеоурок подготовили и проводят настоящие профессионалы своего дела, которые в доскональности понимают все этапы ремонта авто. Поэтому все смогут получить дополнительную информацию по вопросам замены реле и по фото определить его точное месторасположение. Ну а после просмотра обучающего видео процесс замены станет еще более простым и можно даже не сомневаться – с такой задачей справится каждый автолюбитель.

Замена насоса

Большинство современных автомобилей оснащаются бензонасосами, которые расположены внутри самого бака с топливом. Из-за этого добраться до него достаточно сложно и подобное размещение вызывает массу вопросов.

В случае с ВАЗ 2114 можно поднять заднее сиденье, под которых находится прямоугольный люк. Открыв его, вы получите доступ к насосу, датчику с поплавком и фильтру грубой очистки — сетке. То есть при необходимости вы легко сможете выполнить замену фильтра или другого элемента.

На бензонасос идет два топливных провода:

• Подающий. С его помощью, проходя через фильтр тонкой очистки, питается рампа и форсунки;
• Обратный. Через регулятор давления возвращается топливо, что позволяет непрерывно обеспечивать питание двигателя.

Теперь поговорим непосредственно о том, как снять и заменить вышедший из строя топливный насос.

1. Отключите в обязательном порядке минусовую клемму с аккумуляторной батареи вашего автомобиля.
2. Желательно опустошите бак от топлива.
3. При снятии топливного модуля вы получите возможность добраться до днища топливного бака, а потому есть шанс очистить его от всевозможных осадков.
4. Избавьтесь от давления внутри топливопровода. Это позволит избежать попадания целой струи из топлива вам в лицо или внутрь автомобиля. Для этого воспользуйтесь измерительным штуцером на топливной рампе и тонкой отверткой.
5. Снимите заднее сиденье, чтобы получить доступ к люку, ведущему нас к топливному модулю.
6. Открутите два крепежа, удерживающих крышку люка.
7. Отключите электро разъем от модуля.
8. С помощью ключа на 17 открутите топливопроводы, которые подключены к насосу. Делайте это аккуратно, чтобы не потерять уплотнительное кольцо. Затем отведите патрубки в сторону, дабы они вам не мешали.
9. С помощью головки на 7 миллиметров нужно открутить 8 крепежных гаек. Они держат прижимную пластину, удерживающую весь модуль.
10. Вынимайте его аккуратно через отверстие в топливном баке, но перед этим не забудьте освободить поплавок датчика уровня топлива.
11. Если имеется новый модуль, устанавливайте его точно в обратной последовательности.
12. Если же замене подлежит только один из элементов, тогда придется разобрать топливный модуль на элементы.
13. С разборкой модуля проблем не возникнет даже у новичка, поскольку разбирается узел на элементы достаточно легко.
14. Выполните процедуру обратной сборки, залейте топливо и проверьте систему в работе.

Процесс замены

Обратите внимание на тип установленного насоса. На помпах нового образца система крепления несколько другая

Потому для работы вам потребуется трещотка и головка на 10 миллиметров. С их помощью по кругу демонтируется кольцо и отжимаются фиксаторы, предусмотренные на топливопроводе.

Серьезных проблем процедура по замене топливной помпы вызывать не должна. Но все же будьте внимательными, аккуратными и последовательными. Вы работаете с топливом, а потому должны соблюдать все меры безопасности.

ПРОВЕРЯЕМ ПРЕДОХРАНИТЕЛЬ

Это заключительный этап диагностики.

Для тех, кто не знает, где предохранитель бензонасоса ВАЗ-2114 находится, расположен он там же, где и реле. Увидеть его можно из салона. Добираться до него лучше всего через капот.

Итак, под капотом, возле ветрового стекла находится ящик. Его необходимо открыть и отыскать верхний предохранитель. Сила тока его 15 А. Также на нем написано, что он для топливной рампы. Если контакт предохранителя целый, значит, он жив. Если контакт не в порядке, предохранитель подлежит замене.

Вот такие типовые неисправности имеет этот узел и таким вышеописанным образом можно провести его диагностику.

Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя. На бензонасос приходит 3 провода : первый , второй минус, третий датчика уровня топлива.

Оглавление

Где находится реле зажигания на ВАЗ 2115 и как его найти

После первых неудачных попыток запуска двигателя автомобиля ключом зажигания, не услышав привычных звуков работы стартера, большинство автолюбителей ищут причину неисправности в его поломке. Однако чаще причина – в реле зажигания.

Зачем нужно реле зажигания

Эта деталь устанавливалась и на прежних моделях автомобилей ВАЗ. При этом на ранних модификациях 2115 она может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) она присутствует.

Встречаются разные названия этой детали: реле зажигания, включения стартера, блокировки стартера, разгрузки выключателя зажигания или замка, главное реле.

Но в любом случае его назначение одинаково – облегчение пуска двигателя и защита стартера от износа и поломки, Он отключает питание электростартера после пуска двигателя, ограничивает токи, идущие через него, защищает от спекания контактов в замке зажигания или поворота ключа при работающем двигателе.

Кроме этого, он обеспечивает пуск стартера при включенном электрооборудовании автомобиля и слаборазряженном аккумуляторе.

Предохранители в цепи зажигания автомобилей этой модели отсутствуют.

Таким образом, эта недорогая деталь оберегает вас от дорогостоящего ремонта и облегчает запуск двигателя.

Не следует путать данную деталь с втягивающим реле, находящимся непосредственно на стартере и предназначающимся для управления (вытягиванием или вталкиванием) механизма сцепления зубьев электростартера и маховика.

Признаки поломки

Если при повороте ключа зажигания электростартер не крутится, но слышны негромкие щелчки срабатывания контактов реле, то причина неисправности автомобиля – стартер. Можно убедиться в этом, присоединив его непосредственно к аккумулятору, минуя это электрореле. Если же щелчки не слышны, а стартер исправен, то самое время менять его.

Где находится

В каком месте располагается реле зажигания ВАЗ-2115? Находится оно в салоне автомобиля, слева от рулевой колонки, под панелью приборов. Для того чтобы увидеть его, необходимо демонтировать панель приборов. Рядом, слева от него, расположено реле включения задних противотуманных фонарей. Они прикручены на шпильку корпуса автомобиля гайкой «на 10» и расположены в специальных колодках.

Реле также управляет омывателем, отопителем автомобиля, обогревом заднего стекла и некоторыми другими слаботочными электрическими цепями. В случае неправильной работы этих компонентов автомобиля, следует проверять исправность этой детали.

Тип электрореле зажигания – 90.3777-10, он имеет четыре контакта, напряжение управления – 12 вольт. При покупке нового реле будьте внимательны: пятиконтактные аналоги, рассчитанные на 24 вольта, обладают схожим внешним видом. Самостоятельный ремонт этой детали нерентабелен из-за ее низкой стоимости.

Видео: «Реле зажигания ВАЗ-2115: где находится?»

Если устанавливал самостоятельно

Предыдущий хозяин автомобиля при отсутствии такой штатной детали мог установить ее самостоятельно. Такие установочные комплекты продаются в автомагазинах. В этом случае электрореле может располагаться не только в «штатном» месте. Найти его без звонка предыдущему владельцу будет не так просто.

Если поломка этой детали случилась в пути, то завести автомобиль можно, замкнув контакты 87 и 30 (расположение и принципиальная схема нанесена на верхней части кожуха реле). При этом пользоваться машиной разрешается без всяких ограничений. Но при первой же возможности обязательно устраните возникшую поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Рассмотрены автомобили ВАЗ 2113, 2114, 2115

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

Где находятся предохранители и реле.

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

для увеличения нажмите на изображении.

Монтажный блок предохранителей 2114-3722010-60

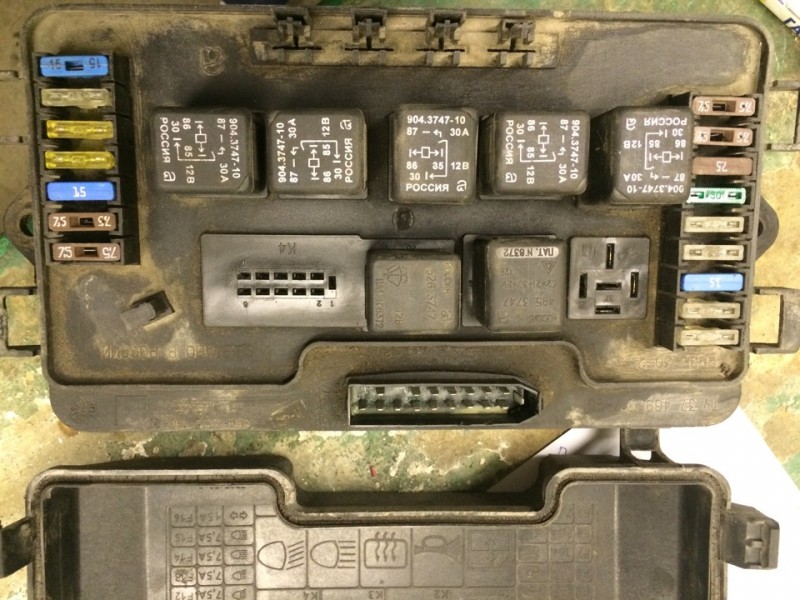

Блок предохранителей ВАЗ 2114, 2115 и 2113 – устройство и внешний вид

Собственно ничего необычного – типовое расположение предохранителей и реле, давайте их схематично пронумеруем:

Теперь все стало несколько понятнее, однако предстоит еще узнать какой предохранитель за что отвечает, это мы вам распишем без проблем – итак какие цепи защищают предохранители в ВАЗ-2114 и каков их номинал?

F1 (20A) Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

F2 (10A) Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации

F3 (10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер

F4 (20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.

F5 (20A) Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения

F6 (30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)

F7 (20A) Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика

F8 (7.5A) Правая противотуманная фара

F9 (7.5A) Левая противотуманная фара.Реле включения противотуманных фар(контакты)

F10 (7.5A) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза

F11 (7.5A) Лампы габаритных огней по правому борту

F12 (7.5A) Правая фара(ближний свет)

F13 (7.5A) Левая фара(ближний свет)

F14 (7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар

F15 (7.5A) Правая фара(дальний свет)

F16 (15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).

Теперь рассмотрим функционал реле в блоке предохранителей ВАЗ 2115

К1 Реле включения электровентилятора

К2 Реле-прерыватель указателей поворота и аварийной сигнализации

К3 Реле стеклоочистителя

К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней

К5 Реле включения стеклоподъёмников

К6 Реле включения звукового сигнала

К7 Реле включения обогрева заднего стекла

К8 Реле включения дальнего света фар

К9 реле включения ближнего света фар

Как поменять предохранитель?

Теперь, когда мы разобрались с местонахождением защитных устройств в модуле, попробуем разобраться, как устранить неполадку в замолчавшем сигнальном устройстве. Когда сгорает предохранитель сигнала ВАЗ 2114, внутри расплавляется и разрывается тоненькая медная нить, и электрическая цепь разрывается. Для восстановления работы электрического прибора эту миниатюрную деталь необходимо заменить. Работа выполняется в следующей последовательности:

1. Найдите в подкапотном пространстве главный модуль.
2. Отсоедините от него колодку с пучком проводов, а модуль выньте.
3. Крышка модуля закрывается защелками. Снимите их и откройте крышку.
4. В старом и в новом модулях, имеется пластиковая прищепка. Аккуратно захватите прищепкой предохранитель и выньте его из гнезда.

Если реле неисправно

Где в монтажном блоке находится реле, вы знаете. Этот элемент неремонтопригоден. Если выяснили, что проблема в реле, меняйте его не задумываясь. Цена этой детали в пределах 150 рублей.

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Замена предохранителей на ВАЗ 2115

Подготовительный этап:

• Вороток, головка на «10»;
• Отвертка с плоским наконечником;
• Комплект новых модулей;
• Пластиковые щипцы для извлечения блока реле;
• Ветошь, дополнительное освещение по мере необходимости.

Последовательность действий:

• Глушим двигатель, открываем капот, снимаем клеммы с аккумуляторной батареи;
• В левой части, ближе к лобовому стеклу расположен монтажный блок. Отвинчиваем два болта по периметру;
• Отсоединяем две колодки с проводами, извлекаем БП в сборе;
• Проводим дефектовку, проверяем исправность всех модулей.

Сделать это можно двумя способами:

• Визуально: проверка каждого модуля на целостность плавильного элемента;
• Мультиметром: замер сопротивления на концевиках модуля без его демонтажа.

Каждый из способов применим и эффективен.

После того, как заменили неисправные предохранители, собираем конструкцию в обратной последовательности.

Некоторые автомобилисты практикуют второй способ: без демонтажа монтажного блока. Поочередно извлекаем предохранители, проверяем их на целостность, заменяем новыми по мере необходимости.

Включить звук

Если заметили, что внезапно перестал работать агрегат в автомобиле – не спешите его демонтировать, менять новым. Первым делом, осмотрите монтажный блок, проверьте модули на целостность. Скорее всего, перегорел какой-нибудь предохранитель.

Лишь после того, как замена модуля не помогла устранить поломку, приступайте к диагностике оборудования, проверке целостности цепи электрического питания.

Механизм действия

Когда зажигание авто выключено, якорь выдвинут благодаря пружине. При этом бендикс не сцеплен с маховиком. Когда ключ зажигания поворачивается в другое положение, напряжение передается контактам реле. При помощи магнитного поля, которое создает втягивающая катушка, якорь приводится в действие. Он отодвигается назад и сжимает пружину. Контакты замыкаются, и напряжение по ним переходит на стартер. В этот период происходит отключение втягивающей обмотки, а удерживающая подключается.

В процессе движения якорем перемещается вилка. Она передвигается по ротору (валу). При этом перемещается бендикс, и маховик сцепляется с шестерней. Когда отпускается ключ зажигания, на удерживающую катушку не поступает напряжение. Пружина возвращается на место. Якорь встает в исходном положении. Шестерня бендикса с венцом маховика рассоединяется под воздействием вилки.

Где находится реле зажигания ваз-2114: фото и видео

Автомобиль: ВАЗ-2114.Спрашивает: Губанов Виктор.Суть вопроса: Где располагается реле зажигания на ВАЗ-2114

Привет всем автолюбителям! С моим автомобилем ВАЗ-2114 начали твориться непонятные вещи. Всё началось с того, что вентилятор печки начал работать с перебоями (то работает, то нет), после этого аналогично забарахлили стеклоочистители и обогрев заднего стекла. Теперь ещё лучше, двигатель перестал заводиться, а при повороте ключа в замке зажигания до включения стартера, гаснет вся приборная панель.

Сперва подумал, что причина в стартере. У меня был новый в запасе, взял и поменял. В результате, при повороте ключа стартер срабатывает, но так двигатель и не заводится, в лучшем случае на раз 10. Пробовал с брелка заводить — с пол оборота без никаких проблем. В чем же всё-таки проблема? Может кто сталкивался?

Уже на многих форумах описывал свою проблему, посоветовали в первую очередь проверить реле зажигания. Но к сожалению я понятия не имею где это реле находится, так как ни разу его не менял.

Ребята, подскажите, где на 2114 находится реле зажигания?

Расположение реле зажигания

Расположение реле зажигания отмечено стрелочкой

Реле зажигания на ВАЗ-2114 находится слева от руля под декоративным кожухом. Его снимать не надо. Надо подлезть под руль и найти реле.

Реле зажигания выглядит так
