Замена ремня грм на renault duster 2.0

Снятие шкива коленвала

1. Процесс замены ГРМ на дизеле Рено Дастер проводится на подъемнике. Мотор подпирается во избежание нежелательных деформаций. В процессе работы возможны перемещения силовой установки.

2. Как достать пистоны? Нужно, вставив отвертку в прямой шлиц, вращением против часовой выкрутить пистон до момента, как центр заметно поднимется. Затем поддеть ножиком или другим тонким инструментом и достать. Пистон легко выходит из паза.

3. Следующая стадия замены — снятие правого колеса, части подкрылка Дастера. В данном случае пистоны достаются следующим образом: немного вкрутить саморез, потянув за головку плоскогубцами, достать пистон.

4. Для дальнейших действий потребуется второй человек. Ослабление болта шкива коленчатого вала. Один человек садится в машину, втыкает 5-ю передачу и надавливает до предела на педаль тормоза, а второй ослабляет болт. Для облегчения работы применяется рычаг, который увеличивает момент.

5. Снимается металлическая защита, которая крепится на нескольких болтах. Охлаждающая жидкость сливается путем снятия хомута, отделения резиновой трубки. Предварительно подставляется емкость, вместимость которой будет соответствовать объему антифриза.
6. Демонтируется ремень для вспомогательных узлов Дастер дизель. Натяг уменьшается с помощью ролика. Если не получается, то можно зафиксировать ремень с помощью деревяшки. После чего произвести снятие.

Процесс замены ремня

Процедура установки нового элемента для привода газораспределительного механизма зависит от конструкции двигателя. В бензиновых агрегатах используется 16-клапанная головка с 2 валами и фазовращателем (установлен только на версии объемом 2 л). В дизеле применена 8-клапанная головка с единым распределительным валом.

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

1. Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
2. Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
3. Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
4. Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
5. Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
6. Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
7. На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
8. Ослабить натяжение ролика и снять ремень.
9. Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

1. Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
2. Поднять правый передний угол, под кузов установить страховочную опору.
3. Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
4. Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
5. Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
6. Снять воздушный канал, идущий от фильтра к дроссельному узлу.
7. Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
8. Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
9. С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
10. Отвернуть болты, удерживающие подушку крепления.
11. Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
12. Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
13. Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
14. Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
15. Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
16. Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
17. Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

Устанавливаемые двигатели

Годом рождения этого автомобиля считается 2010 год, когда он впервые предстал перед потенциальными владельцами. Владельцы и многие эксперты автомобильной техники считают этот автомобиль уникальным по своим возможностям в своём классе. Он представляет собой кроссовер лёгкой версии, который обладает весьма высокой манёвренностью, имеет неплохую проходимость по неблагоустроенным дорогам, потребляет сравнительно небольшое количество топлива.

Машину Renault Duster можно приобрести как с полным приводом, так и с передними ведущими колёсами. Автомобиль с приводом на все колёса комплектуется коробкой, которая имеет 6 ступеней переключения передач. Это позволяет передвигаться в комфортном режиме по дорогам разного технического состояния. Первые модели в качестве силового агрегата использовали двигатель К4М, в дальнейшем его заменили на Н4М. В качестве привода механизма газораспределения используют цепь или ремень.

Силовой агрегат К4М имеет рабочий объём равный 1600 см 3, имеет несколько различных модификаций, предназначен для установки на машины этого концерна. Базой для этого мотора послужил двигатель К7М, который получил новую головку блока цилиндров с 16 клапанами. Для привода их в работу установили два распредвала, которые получились облегчёнными, также разработаны свои поршня. Тепловой зазор в клапанном механизме регулируется гидрокомпенсаторами.

Некоторое количество движков производятся с фазорегулятором, степень сжатия рабочей смеси может быть от 9.5 до 10 единиц. Заявленная производителями мощность силового агрегата равна 102 л.с, однако некоторые модификации могут выдать уже 135 л.с при том же рабочем объёме.

В приводе механизма ГРМ используют зубчатый ремень. Это требует неукоснительного соблюдения всех рекомендаций завода по техническому обслуживанию мотора, так как обрыв зубчатого ремня приводит к повреждениям клапанного механизма. В таком случае потребуется дорогостоящий капитальный ремонт мотора.

В 2006 началось производство нового мотора, который пришёл на смену хорошо известному К4М. Доработка коснулась многих узлов и деталей. Так, при том же рабочем объёме степень сжатия стала равна 10,7, это позволило на выходе иметь мощность от 108 до 116 л.с.

В приводе механизма ГРМ зубчатый ремень был заменён на металлическую цепь. Тепловой зазор клапанного механизма периодически раз в 80–100 тыс. км пробега регулируется подбором по толщине толкателей. Появление сторонних звуков под крышкой клапанного механизма является явным признаком того, что тепловой зазор необходимо регулировать.

Мотор не критичен к выбору топлива, одинаково хорошо работает как на 95, так и на 92 бензине. Некоторые модификации мотора имеют по две форсунки на каждом рабочем цилиндре. И также можно изменять фазы газораспределения, во впускном тракте устанавливают фазовращатель, дроссельная заслонка этого мотора электронная. Конструкторы позаботились о том, чтобы двигатель соответствовал нормам Евро 5. Имеется возможность для тюнинга силового агрегата различными способами.

Критерии целостности ремня ГРМ Рено Дастер

  Поверхность зубчатой части ремня не должна иметь складок. трещим, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь изгиба, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачивания. Ремень также необходимо заменить при обнаружении на нем следов масла. Необходимо отметить. что на зубчатых шкивах двигателя (1.6 и 2,0 л) нет меток для установки фаз газораспределения двигателя — на дилерских авторизованных сервисах прим замене ремня привода ГРМ применяется специальный инструмент и приспособления для фиксации коленчатого и распределительных валов Также следует учитывать, что завод — изготовитель рекомендует менять не только зубчатый ремень, но и его натяжной и опорный ролики. а также болт крепления шкива привода вспомогательных агрегатов, Поэтому рекомендуем операции по замене ремня привода ГРМ выполнять на специализированном сервисе, располагающим необходимым оборудованием и запасными частями. В то же время. опытный водитель. обладающий соответствующими навыками по ремонту современных двигателей, сможет выполнить операции по замене ремня привода ГРМ самостоятельно Для оценки состоянии и замены ремня привода ГРМ снимаем правую опору силового агрегата и правый грязезащитный щиток моторного отсека.  Далее мы по порядку расскажем о замене ремня ГРМ на автомобиле Рено Дастер для двигателя 1,6. Замена ГРМ для двигателя 2,0 будет рассмотрена в другой статье.

Замена ремня ГРМ двигателя 2,0

Прежде чем приступать к процессу, требуется купить новые запчасти. Процедура по установке нового ремня газораспределительного механизма на Renault Duster 2.0 требует приобретения фирменной детали (артикул 8200542739) за 3200—3500 рублей либо аналога 5550 XS (стоимость – около 1500 рублей). Кроме того, необходимо менять ролики и болты:

• Натяжной – 5000 рублей (артикул – 130706246r).
• Обводной – 1800—2000 рублей (номер – INA 532065410).
• Крепеж 8200044050, стоимость – 160-170 рублей в зависимости от магазина.

Детали можно приобрести отдельно либо в комплекте, второй вариант обойдется дешевле – в пределах 4-6 тысяч. В набор входят заглушки, их конструкция идентична структуре запчастей на модификации с мотором 1,6 л.

Новый комплект ГРМ для Рено Дастер 2,0 л 135 л.с.

Новый ролик ГРМ

Новая заглушка и ее артикул

Артикул комплекта ГРМ для Renault Duster

Процесс замены включает следующие этапы:

• Снятие приводного ремня, верхней крышки механизма. Вал обычно требуется зафиксировать, чтобы он не срывался.
• Держатель нужно отвести от картера. В окно последнего вставляют отвертку, шкивный болт откручивают головкой на 18 и вытаскивают.
• После этого требуется снять сам шкив и крышку снизу, которая крепится на 5 болтов. Валы ГРМ ставят в положение мертвой точки, выверив их позицию: для этого нужно вывернуть пробку из ГБЦ, используя ключ-головку Е 14, вставить туда установочный стержень длиной от 7 и диаметром 0,8 см.
• Натяжение уменьшают, используя шестигранник размера 6.
• Деталь снимают со шкивов, откручивают ролики и опоры, ставят новые.
• После этого устанавливают новую запчасть и собирают мотор.

Замена ремня ГРМ на Renault Duster 2.0

В первую очередь нужно выставить валы так, чтобы первый поршень оказался в положении верхней мертвой точки. Для этого на шестернях есть отметки, которые соответствуют аналогичных на внутренней части корпуса ГРМ. Проворачиваем коленвал до тех пор, пока они не совпадут.

Если одной или нескольких отметок нет, нужно самостоятельно определить положение ВМТ первого цилиндра. Для этого снимаем катушку зажигания и выкручиваем свечу. С помощью чего-либо тонкого и длинного, например отвертки или болта, нащупываем через отверстие поршень. Далее прокручиваем коленчатый вал до тех пор, пока поршень не окажется в верхнем положении. Самостоятельно наносим метки на шестерни и корпус ГРМ — они пригодятся при последующем обслуживании автомобиля.

Когда метки выставлены, необходимо зафиксировать коленчатый вал. Для этого есть технологическое отверстие возле корпуса воздушного фильтра. Чтобы удобнее было работать, корпус можно снять, предварительно отсоединив от него патрубки и электронику. Выкручиваем заглушку, в которую необходимо вставить фиксатор, в качестве которого можно использовать болт с соответствующим шагом резьбы длиной не менее 80 мм. Он упрется в специальную пластину на валу и предотвратит его прокручивание.

Теперь настала очередь ремня. Чтобы снять старый ремень нужно ослабить натяжной ролик (см. рис. 2). Если не получится отвести его, можно снять полностью. Обычно на новом ремне есть стрелки, указывающие направление вращения и метки, соответствующие таким же на шестернях валов. Если таковых нет — перенесите их со старого на новый. Если есть — строго соблюдайте за их совмещением с отметками на шкивах.

рис. 2

Удобнее всего одевать ремень на распредвалы, а далее — на помпу, и обводной ролик. В последнюю очередь обведите ремень ГРМ вокруг распредвала и натяжного ролика. Если ролик снимали или решили поставить новый — зафиксируйте его в натянутом состоянии, чтобы было больше места для операций с ремнем. Когда ремень и ролик установлены, отпустите пружину последнего.

Нормальным натяжение ремня ГРМ считается, если его нельзя провернуть вокруг своей оси более чем на четверть полного оборота. Также он не должен отклоняться более чем на 1-2 см в промежутке между роликом и распределительным валом.

После того как ремень установлен и вы проверили совпадение всех меток, можно разблокировать коленчатый вал. Выкручиваем болт и ставим на место заглушку, устанавливаем корпус воздушного фильтра и все, что к нему было присоединено.

Замена ремня ГРМ на Рено Дастер 1.6

Замена ремня газораспределительного механизма — ответственная работа, если что-то сделать неправильно, возникнут проблемы вплоть до замены клапанов, поршней и т. д. Но это не значит что заменить ремень ГРМ на Renault Duster 1.6 нельзя самостоятельно. Главное — придерживаться инструкции и использовать только качественные запчасти.

Разборка ГРМ и снятие ремня

Для удобства все работы лучше выполнять на смотровой яме, но если таковой нет, можно обойтись домкратами. Первое что нужно сделать — поднять правую сторону автомобиля и снять правое переднее колесо. После этого снять защиту двигателя и подкрылок.

Если есть второй домкрат — поднимаем правую сторону двигателя до тех пор, пока опора не станет в нормальное положение. Как вариант, можно поддомкратить автомобиль повыше, подложить какой-либо упор (деревянный брусок, доски, кирпичи) под мотор и опустить машину. После этого снять подушку двигателя. Откручиваем болты крышки с верхней стороны ГРМ и снимаем ее.

Теперь нужно выставить все валы в нужное положение — коленвал должен встать в верхнюю мертвую точку. Для этого откручиваем крепежный болт шкива коленчатого вала (если не получится удержать его, нужно застопорить педаль тормоза на пятой передаче), снимаем его вместе с шайбой и демпферным шкивом. Когда болт откручен, отключаем патрубок бензопровода и снимаем заглушки с распредвалов.

рис. 1

На торце распредвала впускных клапанов есть заглушка (см. рис. 1), которую нужно выкрутить. Переключаемся на пятую передачу и с помощью ключа на 30 проворачиваем шестерню коленвала по часовой стрелке, пока валы не окажутся в верхней мертвой точке. Для контроля на валах есть метки, которые должны выстроиться в одну линию.

Бывает так, что на шкивах нет никаких отметок. В таком случае нужно нанести их самостоятельно. Делается это следующим образом. На коленвале есть паз для фиксатора. В качестве фиксатора может выступить любой болт подходящего диаметра и длины.

Откручиваем пробку (см. рис. 2), вставляем болт и прокручиваем вал до тех пор, пока отверстие не совпадет с прорезью. После этого фиксируем коленвал — теперь распредвалы установлены в нужном положении. Наносим на них метки обычным маркером.

рис. 2

Во избежание проворачивания распредвалов и просто для удобства нужно их зафиксировать. Для этого не нужен особый инструмент — можно вставить два болта или втулки выше и ниже того места, где шестерни ближе всего друг к другу. Как вариант, можно соорудить простой фиксатор из болта, гайки и шайбы большого диаметра (см. рис. 3).

рис. 3

Установка нового ремня ГРМ на Рено Дастер 1.6

Ослабьте ролик с помощью шестигранной отвертки, а лучше всего — снимите его. Если вы не собираетесь менять натяжной ролик, отметьте его положение — так будет проще выставить необходимую силу натяжения.

Надевать ремень ГРМ нужно сначала на распределительные валы, а уж потом на обводной ролик, помпу и коленвал. В последнюю очередь он закрепляется на натяжном ролике. Перед установкой последнего лучше закрепить механизм отвода с помощью шпильки или обычного винта.

Если по какой-то причине не получается одеть ремень на ролик, можно поступить следующим образом. Снимите ремень со шкива коленчатого вала, оставив в пазах только несколько зубцов. Так вы ослабите натяжение и будет проще установить натяжной ролик. После установки придется вручную прокрутить вал, чтобы ремень вошел в посадочное место на всю длину соприкосновения.

После установки ремня убираем фиксатор коленвала, закручиваем пробку и закрываем заглушки распредвалов. Собираем корпус ГРМ, верхнюю и нижнюю крышки, подключаем бензопровод. Надеваем на коленвал демпферный шкив. Затягивать болт нужно с максимальным усилием, для чего нужно зажать педаль тормоза на пятой передаче.

После того как болт коленвала полностью закручен, устанавливаем подкрылок, возвращаем на место подушку двигателя и ставим колесо. Остается только установить защиту картера и снять автомобиль с домкрата.

Обычно процедура занимает не более трех часов, но все зависит от опыта, состояния автомобиля и наличия инструмента. Следуя вышеописанным инструкциям можно самостоятельно заменить ремень ГРМ на Renault Duster 1.6 16v не обращаясь на автосервис.

Особенности ремня

В зависимости от конструкции он состоит из одного или двух распредвалов, их привода, клапанов впуска и выпуска и т.д. Вся система работает с помощью цепи или ремня.

Металлическая цепь надежней, её ресурс может доходить до пробега около трехсот тысяч километров. Порыв цепи почти невозможен. Натяжение цепи осуществляется натяжителем, который заменяется при пробеге до 100 тысяч километров.

При неправильной работе натяжителя или при слишком большом растяжении цепи она может перескочить на звездочке на один или несколько зубьев, и тогда в работе двигателя возникают серьезные перебои.

Зубчатый ремень отличается меньшей надежностью. Какой срок он будет ходить, предугадать сложно. Но он сам и его замена стоит гораздо дешевле, чем цепи и её замены. Его разрыв или срезание его зубьев может привести к загибанию клапанов из-за удара об поршни.

Менять ремень ГРМ вполне возможно своими руками при наличии определённого опыта и навыков ремонта техники.

Ремень зависимо от своей конструкции состоит из 1-го или чуть сложнее из 2-ух распределительных валов, а также клапанов специальных для выпуска и соответственно впуска, еще и привода валов и так далее. Система полностью работает при помощи специального ремня или куда более надежной цепи.

Эта самая цепь, изготовленная из металла, конечно же, надежная, и ее ресурс вполне себе доходит до пробега авто порядка 300 тысяч км. Разрыв цепи практически невозможен. А вот натяжение данной цепи происходит за счет специального натяжителя, который требует замены через каждые 100 тысяч км автопробега.

Если натяжитель работает некорректно, или на той самой цепи образовалось слишком уж большое о времени растяжение, она способна на так называемой звездочке очень легко перескочить на 1 или даже несколько сразу зубьев, и точно тогда в отлаженной работе силовой установки появляются серьезные проблемы.

Так называемый зубчатый ремень на Renault Duster менее надежный. Установить срок, какой именно он проработает, крайне сложно

Однако, важно понимать, что ремень сам и его замена стоит намного дешевле, чем цепь и ее замена. Внезапный разрыв ремня или куда более серьезная проблема – срезание его зубчиков приводит к загибанию (западанию) клапанов, поскольку происходит удар об поршни

Чтобы избежать такой неприятной ситуации требуется замена ремня ГРМ на абсолютно любом современном автомобиле, но в нашем случае, это Рено Дастер. Полноценная замена требуется через каждые 4-е года, или через каждые 60 тысяч км езды. Все зависит от того, какое время раньше наступит.

Когда пора менять?

Срок эксплуатации комплектов ГРМ на Дастере составляет 4 года либо 60 тысяч километров. Однако в реальных условиях процедуру проводят чаще. Это объясняется тем, что автомобиль подвергается внешнему воздействию, вследствие чего детали конструкции быстрее изнашиваются.

Система, в работе которой принимает участие этот элемент, состоит из множества компонентов:

• 1-2 распределительных вала;
• клапаны впуска и выпуска;
• привод валов и других.

Работу системы обеспечивает либо ремень ГРМ, либо цепь. Последняя более надежная, так как изготавливается из металла. Эксплуатационный ресурс цепи на Дастер составляет 300 тысяч километров. Основной недостаток цепи заключается в том, что для установки этого элемента используется специальный натяжитель, который необходимо заменять через 100 тысяч километров пробега.

Более того, данный показатель при активной эксплуатации Рено Дастер может уменьшиться. Если возникли проблемы с работой натяжителя, либо под действием определенных факторов цепь растянулась, то звездочки на ней могут перескочить на несколько зубьев. Из-за этого мотор функционирует некорректно, что приводит к выходу из строя силовой установки.

Зубчатый ремень, применяемый на Дастер, является менее надежным в сравнении с цепью. Определить эксплуатационный ресурс этого элемента достаточно сложно. Однако ремень ГРМ обходится значительно дешевле цепи. Кроме того, первый проще устанавливать. Обрыв ремня ГРМ или иные проблемы вызывают загибание (западание) клапанов.

Делаем сами

1. Демонтируем верхнюю крышку. Для этого придется отвернуть несколько гаек и болтов.
2. Сейчас нужно позвать помощника. Он должен поставить авто на ручник и выжать тормоз на высокой скорости. Это нужно для фиксации коленвала. Проворачиваться после этого он не будет.
3. Выворачиваем болт, которым крепится шкив. Возможно, что сделать это будет непросто, так как он спрессовался.
4. Теперь снимаем пистон, а жгуты убираем в сторону.
5. Берем отвертку с плоским наконечником и вставляем ее между зубцами маховика. Сделать это можно через окно картера.

6. Выкручиваем болт шкива дополнительных агрегатов. Снимаем его вместе с шайбой.

7. Теперь демонтируем верхний кожух, выкрутив для этого несколько болтов.
8. Вали выставляем в положение мертвой точки.
9. Выкручиваем болт шкива коленвала. Для этого сначала нужно между торцом и болтом что-нибудь вставить. Для этой цели вполне могут подойти несколько шайб. Подойдет и небольшая втулка.
10. Из распредвалов следует вывернуть заглушки. Коленвал крутим вправо. Делать это нужно, пока пазы ни встанут горизонтально.

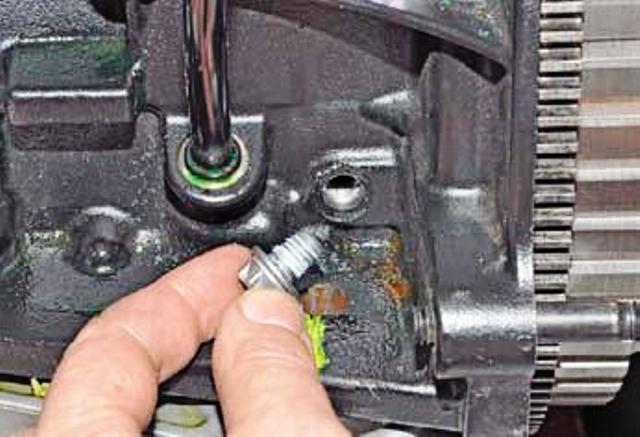

11. Выворачивается резьбовая пробка.

12. В образовавшееся отверстие вставляем металлический штырь.

13. Когда коленвал находится в положении мертвой точки, стержень точно войдет в паз, расположенный на коленвале и застопорит его.
14. Теперь берем устройство для блокировки распредвалов и используем его по назначению. Если подобного устройства нет, то застопорить распредвалы можно при помощи обычной монтировки.
15. Ослабляем натяжной ролик.
16. Натяжной ролик при помощи шестигранника проворачиваем влево.
17. Теперь приступаем к стягиванию ремня с роликов.

18

Обратите внимание на состояние натяжного ролика. Он тоже является расходным материалом и время от времени изнашивается

Если признаки износа присутствуют, его лучше заменить, чтобы не заниматься разборкой всего узла только из-за замены ролика. Сальники распредвалов тоже меняются на новые.

19

Во время установки нового расходника следует обращать внимание на направление стрелок на ремне. Они должны указывать направление движения

Ремень будет работать и если установить его в обратном направлении, но в этом случае зубцы очень быстро износятся.
20 Затем производим натяжку нового ремня. Натяжка должна быть достаточной. Провисания допускать не следует, но и перетягивать ремень тоже не следует.
21. Стержень, который мы использовали для фиксации коленчатых валов, вынимается. Также следует извлечь и фиксатор распредвалов.
22. Теперь коленвал надо несколько раз прокрутить вправо. Делается это, пока пазы ни примут правильное положение.
23. Проверяем фазы и натяжение ременной передачи. Если что-то вас не будет устраивать, всю процедуру придется повторить. Не ленитесь делать это, так как неправильная установка может послужить сползанию ремня или даже его обрыву.
24. Возвращаем пробку и заглушки на свое место.

На этом процедуру замены ремня можно считать законченной. Вы не только сэкономите деньги, если проведете ее самостоятельно, вы еще получите очень хороший опыт.

Метки

Как мы упоминали выше, на двухлитровых моторах «Дастера» отсутствуют установочные метки на шкивах. Это значительно усложняет монтаж приводного ремня. Чтобы процедура прошла успешно, эти метки приходится делать самостоятельно. Как это осуществить? Нужно ориентироваться на положение ромбов (знаков «Рено»). Одновременно следует зафиксировать поршень в верхней мертвой точке. Далее красной или белой краской наносим метки, которые определяют взаимное место нахождения шкивов распредвала. Также следует нанести метки на маховике. Для этого пробираемся в окно картера сцепления и ставим там обозначение. Вместо краски можно использовать маркер

Чем ярче его цвет, тем проще будет нам ориентироваться в дальнейшем.Обратите внимание: данную процедуру нужно делать еще до изъятия старого ремня. Иначе выставить метки с нуля будет очень трудно

Детали ГРМ перестают быть связанными между собой и могут сместиться на небольшой угол. Поэтому сперва делаем метки, а затем снимаем старый и устанавливаем новый ремень, не проворачивая коленчатый вал. А чтобы убедиться в точности совпадения меток, следует прокрутить вручную данный вал на 110 градусов.

Когда Менять Грм На Дастер 2.0

Условия Renault пыльник

2.0, условияРено Дастер Ремень 1.6 (цепь ГРМ 1.6 114 л.с.)

Рено Дастер 2.0 ГРМ на двигателе F4R имеет ременную передачу. До рестайлинга кроссовера этот двигатель производил 135 л.с., в настоящее время. 143 лошадиные силы. Производитель демонстрирует реализацию комплекса учетных программ для настройки фаз газораспределения, что позволило увеличить пропускную способность. В общем и целом, устройство для синхронизации двигателя объемом 2 литра приемлемо для двигателей с двумя распределительными валами (DOHC), но при этом учитываются некоторые особенности.

На распределительных валах и шкивах коленвала нет никаких монтажных меток. Производитель предоставил еще один механизм для крепления и правильной установки ремня. В блоке цилиндров 2-литрового пыльника имеется технологическое отверстие, куда ввинчивается специальный болт определенной длины, он фиксирует коленчатый вал в положении ВМТ 1 и 4 цилиндров. Для фиксации распределительных валов в головке блока цилиндров имеются еще два технологических отверстия на противоположных концах распределительного вала от шкивов. Обычно есть специальные слоты, куда нужно прикрепить тарелку определенной формы и размера. Только после закрепления всех вращающихся частей механизма синхронизации необходимо снять ремень и надеть новый. Основная фотография монитора Duster 3.2.0.

Замена ремня ГРМ DASTER 2.0L Размеры оригинального специального инструмента!

Это видео было отредактировано YouTube Video Editor ()

Вы найдете следующие предметы на фото.

1 шкив коленвала 2 времени 3 шкив ремня ГРМ 4 натяжных ролика 5 Шкив распределительного вала 6 Механизм исполнения системы газораспределения 7 Шкив насоса охлаждающей жидкости

Ремень необходимо менять один раз каждые 60 000 километров. При обрыве ремня ГРМ клапан изгибается, поэтому не тяните с заменой. Двигатель имеет гидравлические компенсаторы, поэтому снова подниматься не нужно.

Сроки Рено Дастер 1.6 (102л.с.) в стилевом варианте это ремень. Сроки дизайн K4M похож на 2-литровый блок F4R. Есть те же гидравлические подъемники, без отметок времени, ремень снимается и устанавливается при закреплении коленчатого вала и распределительных валов, как описано выше. Пояс рекомендуется сдача

каждые 60 тысяч с перерывом клапан сгибается.

Но на новом Рено Дастер 1.6 производитель устанавливает более современный базовый двигатель H4m (114 л.с.) 1.6 л, где цепь ГРМ. У двигателя больше нет гидравлических компенсаторов, а также подробная информация о замене цепи. Но есть система замены пневмоострова, которой нет в K4M. Клапаны регулируются каждые 100 000 км по выбору толкателей. Фото ремня ГРМ Duster 1.6 с цепным приводом добавлен.

Сам график является новым Рено Дастер

1.6 может легко проехать более 200 тысяч километров. Кстати, производство этого мотора было начато в Тольятти. Планируется установить его на дорогую Lada Vesta и новую Lada XRay.
