Чем отличается внутренний шрус от наружного (основные отличия)

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Видео о замене гранаты на ВАЗ 2108, 2109, 21099

Вам наверняка будет интересно узнать о том, что значит хасанить на молодежном автомобильном сленге.

Узнавай больше с mnogoznaniy.com!

Типы ШРУСов, их устройство и принцип работы

В современных автомобилях используются различные ШРУСы, которые классифицируются:

• по месту установки (внешние и внутренние);
• по типу конструкции (шариковые, триподные, кулачковые и спаренные карданные).

Внешние и внутренние ШРУСы

На каждое колесо переднеприводного автомобиля устанавливаются 2 ШРУСа. Внутренний шарнир соединяет коробку передач и полуось, внешний – полуось со ступицей колеса. Работая в паре, они обеспечивают передачу крутящего момента при всех типах нагрузок.

В наиболее распространённых шариковых шарнирах, внешние ШРУСы оборудованы радиусными канавками, обеспечивающими бесперебойность работы автомобиля при поворотах колёс. Внутренние гранаты с прямыми канавками компенсируют перемещения деталей узла вдоль оси при колебаниях передней подвески и вибрации автомобиля.

Конструктивные отличия различных типов ШРУСов мы опишем ниже.

Шариковые

Состоят из корпуса (наружной обоймы) с 6 канавками, сепаратора, 6 шариков и внутренней обоймы с 6 канавками. В ходе эксплуатации автомобиля, шарики перемещаются по канавкам, обеспечивая передачу крутящего момента от двигателя на колёса.

Шариковые гранаты чаще всего встречаются на переднеприводных легковых автомобилях.

Внутреннее устройство шарикового ШРУСа

Принцип работы шарикового шруса

Триподные

В триподных ШРУСах вместо шариков используются сферические ролики, которые крепятся на пальцах опоры с помощью подшипников.

Триподные автомобильные гранаты устанавливаются как на легковые, так и на грузовые машины с малой грузоподъёмностью.

Принцип работы триподной автомобильной гранаты

Внутреннее устройство триподного ШРУСа

Кулачковые

Кулачковые ШРУСы конструктивно состоят из 2 вилок и 2 фасонных дисков. Площадь сцепления (контакта) вилок является значительной, поэтому элементы шарнира выдерживают серьёзные нагрузки при эксплуатации.

Кулачковые шарниры получили широкое распространение на грузовых автомобилях повышенной грузоподъёмности.

Внутреннее устройство кулачковой автомобильной гранаты

Спаренные карданные

Являются наименее востребованными устройствами. Изготавливаются из двух карданных шарниров, состыкованных между собой.

В настоящее время используются при производстве мощной строительной техники, тракторов, некоторых моделей грузовиков и внедорожников.

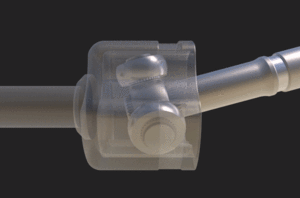

Принцип работы спаренного карданного ШРУСа

ВИДЫ

ШРУС был изобретен достаточно давно, по наиболее распространенной версии он был изобретен еще в двадцатых годах прошлого века Альфредом Рцеппом. Потому не удивительно, что с тех пор появилось множество разновидностей данной детали:

• сухариковый – устанавливается исключительно на грузовиках;
• триподный – как правило, используется в качестве внутреннего ШРУСа;
• спаренный шарнир – применяется довольно редко в силу сложной конструкции;
• шариковый, или ШРУС Рцеппа – наиболее распространенный вид, который и применяется чаще всего на осях легковых автомобилей.

Именно это изобретение и стало революционным для конструирования легковых авто с передним приводом.

УСТРОЙСТВО ШРУСА

Здесь можно увидеть фото ШРУСа шарикового, благодаря которому станет понятней, что же собой представляет данная деталь в собранном состоянии. Если говорить о ее составляющих, то их, на самом деле, не так много:

1. Корпус с наружной обоймой.
2. Сепаратор.
3. Внутренняя обойма.
4. 6 шариков.
5. Вал.
6. Кольцо стопора.
7. Пыльники внешний и внутренний, их удерживают хомуты.

Если собрать воедино эти оставляющие, то они внешне действительно напоминают некую гранату.

Все эти детали собираются в ШРУС наружный и ШРУС внутренний. Внутренний передает вращательные движения к внешнему механизму, в результате и производится изменение угла полуоси по отношению к оси.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Распечатать

(10 голосов, среднее: 4.6 из 5)

Основные неисправности шарнира и их признаки

Сравнительная простота конструкции и малое количество составных частей делает этот узел достаточно надежным и способным отработать очень большой срок без какого-либо вмешательства. Но есть у этого шарнира и недостаток — он очень чувствителен к загрязнению.

Рабочие элементы узла – шарики, ролики, канавки, по которым они перемещаются, и игольчатые подшипники имеют высокую степень обработки поверхностей. А песок и пыль обладают достаточно сильным абразивным эффектом, поэтому попадая внутрь, они приводят к интенсивному износу поверхностей, что в конечном итоге становиться причиной разрушения узла.

Чтобы не допустить проникновения загрязнения используются резиновые пыльники. Вот они и являются «слабым местом» шарнира угловых скоростей. В процессе эксплуатации автомобиля резина, постоянно контактируя с окружающей средой, постепенно «стареет», и в пыльнике появляются трещины, через которые внутрь шарнира и попадает песок.

В целом, это единственная причина, по которой указанные узлы могут поломаться. А поскольку они ремонту не подлежат, то выполняется их замена.

Отметим, что появление хруста указывает на то, что шарнир уже получил повреждения, которые устранить не удастся. На раннем этапе можно принять некоторые меры. В первую очередь следует промыть шарнир, заложить новую смазку и заменить пыльник. Затем можно поменять стороны установки (то есть, к примеру, левый внутренний шарнир поменять местами с правым). Еще один вариант – добавить в смазку мелкую стружку из мягкой пластмассы.

Но поскольку составные части уже получили повреждения, то все указанные меры лишь немного продлевают ресурс и в конечном итоге менять узел придется, причем лучше это сделать до того, как он полностью разрушиться, что обычно происходит в пути.

Из вышеизложенного можно понять, что единственным способом сохранить шарнир является периодическая проверка состояния пыльника и при обнаружении хоть малейших его повреждений сразу же проводить замену. Ведь резинотехнический элемент обойдется значительно дешевле, чем ШРУС.

Замена ШРУСа – операция сравнительно простая в выполнении, но существует ряд нюансов при проведении операции с внешним и внутренним узлом. Также особенности проведения работ зависят от конструкции шарнира.

Далее рассмотрим, как выполняется замена внешних и внутренних ШРУСов на примере нескольких автомобилей, у которых используются приводные валы разных видов.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

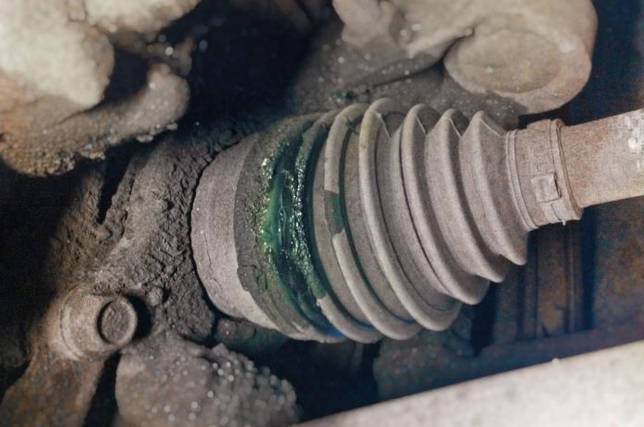

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

• Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
• Рывки в начале движения, ускорения или замедления автомобиля.
• Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

• Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
• Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
• Слушают звуки при езде по неровностям или наборе скорости.
• Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Разборка привода и замена пыльника

Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

Перед полным снятием колеса, послабляются все гайки его крепления.

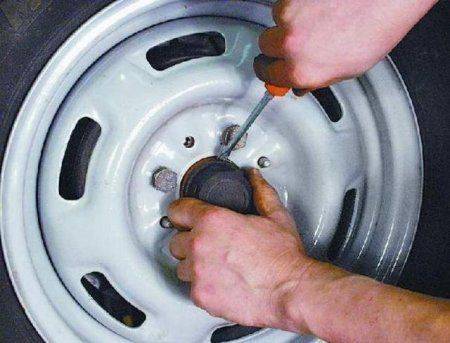

Также снимается защитный колпачок гайки крепления привода к ступице.

Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.

Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.

Выкручиваются гайки крепления колеса и последнее снимается.

Дальше производятся работы под автомобилем.

Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.

Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.

Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.

После этого ступица снимается со шлицов приводного вала.

Внешняя сторона привода будет извлечена.

Далее можно пойти двумя путями.

Сбить внешнюю «гранату», не извлекая внутренний ШРУС.

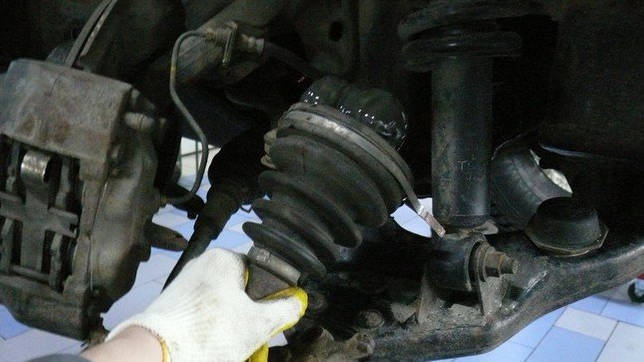

Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.

Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.

Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.

Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.

При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.

Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.

Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.

После этого привод полностью снимается.

ВАЖНО. При таком методе масло сливать нужно обязательно. Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло

Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.

В дальнейшем будем рассматривать работы при полностью снятом приводе.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

• во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
• во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
• осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
• в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

• снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
• откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.
