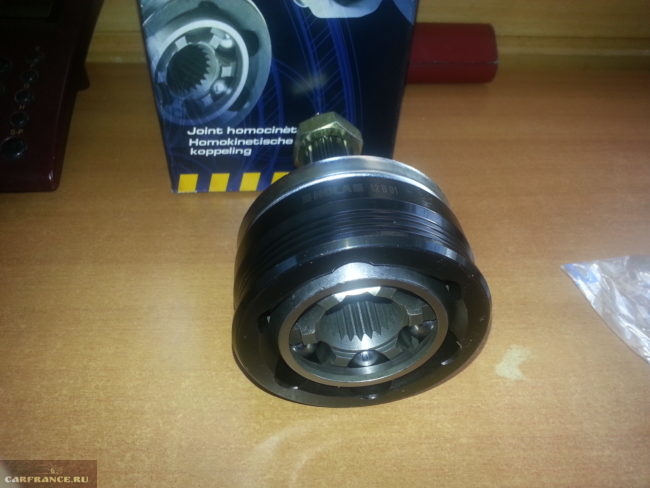

Гранату какой фирмы выбрать?

Занимаясь поиском комплектующих, стоит подойти к их выбору с вниманием. Шрус является основной частью привода автомобиля и часто выходит из строя, поэтому запчасть стоит выбирать не только из соображений цены, но и качества

Лучше найти оригинал, внимательно смотрите на коробку, в которой продается шрус, так как зачастую можно встретить очень качественную подделку

Также обратите внимание на каталожный номер детали, он должен быть таким – 2108-2215056. Средняя цена около 2000 рублей

Рассматривая к покупке сертифицированные аналоговые запчасти, стоит смотреть на качество изготовления. Даже читая большую часть положительных отзывов о том или ином бренде, не стоит исключать процент брака, который есть всегда.

Разборка привода и замена пыльника

Этапы замены шруса ваз-2110. этапы замены пыльника наружного шруса. нужно ли при замене шруса сливать масло с коробки?

Последовательность работ.

Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

Перед полным снятием колеса, послабляются все гайки его крепления.

Также снимается защитный колпачок гайки крепления привода к ступице.

Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.

Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.

Выкручиваются гайки крепления колеса и последнее снимается.

Дальше производятся работы под автомобилем.

Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.

Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.

Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.

После этого ступица снимается со шлицов приводного вала.

Внешняя сторона привода будет извлечена.

Далее можно пойти двумя путями.

Первый путь.

Сбить внешнюю «гранату», не извлекая внутренний ШРУС.

Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.

Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.

Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.

Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.

При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.

Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.

Второй путь.

Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.

После этого привод полностью снимается.

Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.

В дальнейшем будем рассматривать работы при полностью снятом приводе.

Хрустит Шрус, как проверить и устранить неисправность

Замена внутренней гранаты ВАЗ-2114 фото ШРУСа и видео

Мануал по снятию и замене внутреннего и наружного шрусов на ниве шевроле своими руками

Граната или ШРУС – деталь автомобиля, которая передает крутящий момент из двигателя и КПП на колеса автомобиля. Замена этого элемента на ВАЗ-2114 достаточно сложная процедура и требует определенных навыков и умений. Эта статья расскажет, как правильно заменить ШРУС на автомобиле, а также как подобрать необходимую запасную часть.

Видео по замене на переднеприводном семействе ВАЗ 2113-2114-2115

Видеоматериал расскажет, как заменить гранату на автомобиле, а также поведает об особенностях и нюансах.

Процесс замены гранаты подробно

Внутренняя граната

Для начала, перед тем, как начинать непосредственно процедуру замены необходимо определиться с инструментарием. Итак, что же понадобится при замене внутренней гранаты: вороток и головки 13-17, а также 30; ключи 17 и 19; домкрат; лампа; плоскогубцы; шрусовая смазка; баллонный ключ; и непосредственно сама запасная часть.

Поехали!

Теперь, когда все собрано, можно приступить к процедуре замены:

Демонтируем нижнюю защиту двигателя.
Сливаем масло с КПП.
При помощи баллонного ключа демонтируем колесо.
Головкой на 30 выкручиваем гайку крепления наружного ШРУСа.
Откручиваем гайку крепления шруса к ступице
Поддомкрачиваем автомобиль.
Отсоединяем шаровую опору от ступицы.
Откручиваем крепления и выводим с кулака шаровую опору
Вытаскиваем ШРУС со ступицы.
Проводим демонтаж ШРУСа со ступицы
Под капотом, с помощью монтировки, вытаскиваем внутренний ШРУС с КПП.
При помощи ломика вынимаем с посадочного крепления внутренний ШРУС
Теперь, можно вытянуть валовый привод наружу, в сборе с грантами.
Для удобства зажимаем в тиски.
Привод в сборе
При помощи плоскогубцев снимаем хомут пыльника.
Откручиваем хомут пыльника, чтобы освободить доступ к гранате
Снимаем пыльник.
Вынимаем гранату.
Демонтаж гранаты
Установка проводится в обратном порядке, со сменой всех расходных материалов. В пыльник необходимо поместить шрусовую смазку.
Смазка ШРУС LUXE

Оригинал

2108-2215056 – оригинальный каталожный номер внутренней гранаты для ВАЗ-2114. Средняя стоимость составляет – 2000 рублей. На посадочные места креплений становится легко и не требует доработок.

Аналоги

Граната в сборе с пыльником и хомутом производства «ХОЛА»

Кроме оригинальных запасных частей, на автомобильном рынке можно найти достаточно много аналогов, которые по качеству и цене ничем не уступают оригиналу. Все они сертифицированы и рекомендованы для установки на данный автомобиль. Итак, рассмотрим, какие аналоги можно устанавливать на ВАЗ-2114:

Weber	CVJ 2110-1	1500
Master-sport	400952-ST-SET/5/-MS	1500
LPR	KLD823	1600
SCT	RT 209	1800
Fenox	CV16007	2100
Fenox	CV16007E7	2300
Pilenga	CV-P 2 001 K	2400
LYNXauto	CI-4602	2500
Coram	KCVJ012	2500
Hola	CV018	2700
Torque	VN-3837	2800
Profit	2810-1028	3000
Ruville	77203S	3700
Patron	PCV1658	4000
Finwhale	FJ-228	4000
Mapco	16081	4000

Трипоидная граната. Говорят, что они дольше ходят!

Некоторые владельцы ВАЗ-2114 рекомендуют к установке трипоидные гранаты.

Замена внутренней гранаты на ВАЗ-2114, как оказалось не, так и страшно, а тем более реально сделать своими руками. Для этого необходимо желание и минимальный набор инструментария

Стоит обратить внимание на то, что к выбору детали необходимо подходить серьезно, поскольку если она сломается в дороге, то движение продолжать не получить

Замена

Замена шруса

Менять гранату своими руками лучше с помощником.

снять колесо, вытащить колесные болты и шайбу гайки ступицы;
открутить шаровую от поворотного кулака;
вытянуть шлицевой конец наружного ШРУСа;
вытащить привод с внутренним ШРУСом из КПП;
если планируется вытаскивать оба привода, снять внутреннюю гранату с привода и вставить ее в КПП, чтобы после вытаскивания второго привода не сместился дифференциал;
снять или срезать пыльники, тщательно очистить все шарниры специальной жидкостью или просто бензином;
при заполнении ШРУСа пользоваться специальной смазкой, пригодной для этих целей, обычный литол не имеет нужных температурных характеристик;
стопорные кольца каждого ШРУСа и ступичную гайку нужно заменить;
внутренние ШРУСы вставляются в КПП до полной фиксации, при подгонке можно пользоваться молотком с деревянной проставкой.

Диагностировать и заменить ШРУС вполне возможно своими руками. Это не требует изощренных автослесарных навыков и инженерных знаний, зато позволяет войти в контакт с машиной, увидеть и прочувствовать, как она устроена. Какую бы причину ни имело появление хруста, проверить состояние гранаты нужно как можно быстрее. Затянуть с этим – практически наверняка означает довести деталь до полного износа, а своевременность ремонта позволит обойтись «малой кровью».

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

Процесс замены гранаты подробно

Поехали!

Теперь, когда все собрано, можно приступить к процедуре замены:

Демонтируем нижнюю защиту двигателя.
Сливаем масло с КПП.
При помощи баллонного ключа демонтируем колесо.
Головкой на 30 выкручиваем гайку крепления наружного ШРУСа.

Откручиваем гайку крепления шруса к ступице

Откручиваем крепления и выводим с кулака шаровую опору

Проводим демонтаж ШРУСа со ступицы

При помощи ломика вынимаем с посадочного крепления внутренний ШРУС

Откручиваем хомут пыльника, чтобы освободить доступ к гранате

Смазка ШРУС LUXE

Оригинал

2108-2215056 – оригинальный каталожный номер внутренней гранаты для ВАЗ-2114. Средняя стоимость составляет – 2000 рублей . На посадочные места креплений становится легко и не требует доработок.

Аналоги

Граната в сборе с пыльником и хомутом производства «ХОЛА»

Наименование производителя	Каталожный номер	Средняя стоимость в рублях
Weber	CVJ 2110-1	1500
Master-sport	400952-ST-SET/5/-MS	1500
LPR	KLD823	1600
SCT	RT 209	1800
Fenox	CV16007	2100
Fenox	CV16007E7	2300
Pilenga	CV-P 2 001 K	2400
LYNXauto	CI-4602	2500
Coram	KCVJ012	2500
Hola	CV018	2700
Torque	VN-3837	2800
Profit	2810-1028	3000
Ruville	77203S	3700
Patron	PCV1658	4000
Finwhale	FJ-228	4000
Mapco	16081	4000

Трипоидная граната. Говорят, что они дольше ходят!

Признаки выхода из строя наружней гранаты (шруса).

Тут есть два варианта:

признаки того, что у Вас уже сломалась граната,
признаки того, что граната скоро выйдет сломается.

Как понять, что скоро сломается граната.

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки.Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое подёргивание руля.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал. Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Замена шруса ВАЗ 2113, 2114, 2115

Если регулярно не проверять и не менять пыльник, то частая замена шруса ВАЗ 2114, 2115 или 2113 – неизбежна. Поэтому необходимо постоянно очищать этот элемент от грязи, пыли, реагентов, песка и влаги. Другими причинами выхода из строя шарнира являются: выработка узлом ресурса, повреждение стопорного кольца и другие. Но, какими бы ни были неполадки, если вы слышите характерный хруст на поворотах, когда выполняете их на скорости, нужно срочно выполнять восстановительные работы. В противном случае велики риски развала гранаты на две половины во время движения машины. При данной неисправности ремонт своими руками вполне возможен. В этой статье будет рассказано, как починить неполадку. Но сначала нужно целесообразно понять, как устроен шрус.

Необходимые запчасти

В зависимости от объемов работы – выход из строя одной гранаты или одновременная замена внутреннего и внешнего шруса ВАЗ 2114, 2113 или 2115, вам могут потребоваться следующие запчасти:

наружная граната (артикулы 2108-2215012-86, 21080221501286, 2110-2215012, CV-P 1001 K, 302040);
внутренний шарнир (артикулы 2108-2215056-86, 21080221505686, 2108-2215056, FJ228, 302315);
для замены пыльников шруса ВАЗ 2114 и других моделей (артикул 2108-2215030, 2110-2215068, 21100221506800, 2108-2215068).

Цена узла варьируется в широком диапазоне – от 1 тысячи до 2,7 тысячи рублей.

Необходимые для ремонта инструменты

Для замены пыльника наружного или внутреннего шруса ВАЗ 2114, 2113 или 2115 или всего узла вам нужно приготовить следующий инструмент:

домкрат;
ключи на 17 и 19;
баллонный ключ;
плоскогубцы;
монтировка;
набор головок;
вороток;
смазка;
ветошь.

Потраченное время и силы на самостоятельные работы вполне оправлены, поскольку цена замены шруса ВАЗ 2114, 2113 или 2115 в автосервисе составляет от 1200 до 1800 рубелей. Эти суммы сопоставимы со стоимостью самого узла. Цена замены пыльника внутреннего и наружного шруса ВАЗ 2114 и других моделей аналогична стоимости работ по установке новой запчасти (тарифы актуальны на 9.05.2019 года).

Порядок операций

Замена наружного шруса ВАЗ 2114, 2113 или 2115 аналогична работам с внутренней гранатой. Они расположены на валовом приводе, к которому нужно добраться, выполнив множество операций:

Для замены внешнего шруса ВАЗ 2114, если нет смотровой ямы или эстакады, нужно поддомкратить автомобиль и отвернуть гайку подшипника. IMG3

Нужно снять колесо, его можно использовать вместе с домкратом для опоры.

Теперь нужно открутить 2 болта тормозного ступора. Один расположен сверху, другой – внизу.

Следующая операция – это развод тормозных колодок. Сделать это можно с помощью плоской отвертки.

Нужно снять суппорт тормоза вместе со скобой и колодками. Весь узел нужно подвязать, чтобы он не висел.

Теперь выкручиваем гайку наконечника рулевого, и выпрессовать его с помощью съемника.

Выкрутить два болта шаровой опоры, вывернуть гайку ступичного подшипника, и снять шайбу.

Теперь нужно отвернуть крепление шаровой опоры по направлению поворотного кулака, вывести гранату из отверстия подшипника, и выдернуть вал. Если рывком не получается – помогаем отверткой. Если перед работой не слито масло, отверстие можно заткнуть ветошью.

Вал нудно тщательно очистить вал от старой смазки, снять старое кольцо, надеть новый пыльник, новое стопорное кольцо.

Взять новую гранату, в ее полость выдавить новую смазку, размазать ее по поверхности, установить шарнир на вал.

Теперь нужно забить гранату на вал. Это делается с помощью выколотки. Нужно натянуть пыльник на шрус, зафиксировать хомут против направления движения автомобиля, обжать его с помощью плоскогубцев.

Тождественно фиксируется малый хомут. Теперь нужно установить новое стопорное кольцо на шарнир. Узел готов к установке. Шрус вместе с валом вставляется в коробку. Если пользовались ветошью, ее нужно предварительно вынуть.

Резюмируем

Из вышеописанного очевидно, что замена шруса ВАЗ 2114 своими руками вполне доступна. Мероприятия занимают немного времени, при умении обращаться с инструментом и наличии здравого смысла. Чтобы ремонт не приходилось выполнять часто, нужно не только регулярно проверять состояние пыльника. Но и менять смазку. Специалисты рекомендуют это делать не реже, чем через каждые 100 тысяч километров пробега.

Дальнейшие действия выполняются в обратном порядке. Также последовательность замены шруса ВАЗ 2114, 2113 или 2115 смотрите на этом видео :

Установка новых деталей и сборка

В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Как правильно прокачать тормоза на ваз 2101-ваз дальнего от гтц колеса к самому. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно. Хомуты для этих целей лучше тоже брать новые. Сегодня вы узнаете о неисправностях катушки зажигания, о том как проверить катушку, а также как заменить катушку зажигания на ваз 2107 своими руками. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.

Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора

Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³. Многие автолюбители задаются вопросом — как снять сиденья на ваз 2114 или как выполнить их замену?

Как заменить шрус своими порядком действий от того же процесса, выполняемого на ниве. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4»

Многие автолюбители задаются вопросом — как снять сиденья на ваз 2114 или как выполнить их замену?. Как заменить шрус своими порядком действий от того же процесса, выполняемого на ниве. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».

После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний

Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний ШРУС при снятии узла. Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали

Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Как открыть ваз 2114 без — vazremont.com. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач

Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Как открыть ваз 2114 без — vazremont.com. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.

После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. замена личинки замка на как заменить замок в двери ваз. Ооо «рысь» на ваз 2109. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.

Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод необязательно, достаточно только вытащить вал из шлиц ступицы. Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.

Поэтому всегда рекомендуется производить замену всех 4 пыльников сразу, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников не нужно выполнять развал / схождение передних колес, если только вы в процессе работы не поменяли изношенную рулевую тягу.

Замена

Менять гранату своими руками лучше с помощником.

снять колесо, вытащить колесные болты и шайбу гайки ступицы;
открутить шаровую от поворотного кулака;
вытянуть шлицевой конец наружного ШРУСа;
вытащить привод с внутренним ШРУСом из КПП;
если планируется вытаскивать оба привода, снять внутреннюю гранату с привода и вставить ее в КПП, чтобы после вытаскивания второго привода не сместился дифференциал;
снять или срезать пыльники, тщательно очистить все шарниры специальной жидкостью или просто бензином;
при заполнении ШРУСа пользоваться специальной смазкой, пригодной для этих целей, обычный литол не имеет нужных температурных характеристик;
стопорные кольца каждого ШРУСа и ступичную гайку нужно заменить;
внутренние ШРУСы вставляются в КПП до полной фиксации, при подгонке можно пользоваться молотком с деревянной проставкой.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

В переднеприводных машинах одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУС или «граната». ШРУС представляет собой своеобразный шариковый подшипник, его обоймы имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью. Все элементы ШРУСа изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно, но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода.

Замена шрусов

Для того, чтобы выполнить замену вышедшей из строя гранаты — вовсе необязательно обращаться в сервисный центр. Выполнить эту процедуру вполне по силам и самому автомобилисту.

Инструмент

Для того, чтобы заменить шрусы, потребуется следующий набор инструментов и приспособлений:

домкрат;
башмаки;
набор торцевых головок;
накидные ключи;
специальная смазка для шрусов;
чистая тряпочка или ветошь;
новые пыльники.

Пора менять шрус

Для увеличения срока службы шрусов следует регулярно проверять состояние их пыльников. Даже небольшая трещина на пыльнике может послужить причиной выхода шруса из строя.

Сам ремонт можно проводить в любом месте, но будет намного лучше, если автомобиль удастся поставить на эстакаду либо расположить над достаточно глубокой ремонтной ямой — это значительно облегчит усилия автолюбителя и сделает сам процесс более аккуратным.

Процесс

Вся замена гранат происходит следующим образом:

Заглушить двигатель и поставить автомашину на ручник.
Застопорить колеса башмаками (если необходимо).
С помощью «балонника» выкрутить болты крепления колес.
Вывесить переднюю часть автомашины.
Снять стопорное кольцо в центре гранаты.
С помощью ключа на 13 открутить крепежи шаровой опоры в верхней части (крепления нижней части откручивать необязательно — они не будут мешать процессу).
Используя монтировку, слегка сдвинуть опору с пазов.
Сбить ступицу со шлицов шруса (использовать мягкий молоток или дощечку-прокладку!).
Снять сломанный шрус.
Проверить крепежный шток на наличие повреждений.
Удалить со штока старую смазку при помощи тряпочки.
Установить на место новый шрус (а именно — сам шрус, стопорные кольца, гайки, хомуты и новый пыльник).
Во время сборки узел следует обильно, но не чрезмерно, смазать специальной смазкой.

Устройство шруса

После того, как новый шрус будет установлен на свое место, останется только выполнить сборку всего узла в обратном порядке

При этом, стоит обратить особое внимание на установку и затяжку стопорной гайки ступицы — делать это нужно исключительно с применением динамометрического ключа и затягивать строго с тем усилием, которое прописано в паспорте автомобиля. А вот о том, какую гранату лучше поставить на ваз 2114 — поговорим ниже

Способы выявить неисправность внутреннего ШРУСа

Оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам.

В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении. Особенно чётко сигнализирует шарнир о необходимости замены при преодолении ям, канав, сугробов. Изношенный шарнир будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в том, что замена ШРУСа ВАЗ 2114 или ВАЗ 2115 необходима, можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращать колёса в подвешенном состоянии, когда внутренний ШРУС значительно искривляется, тогда и проявляется тот самый шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом ШРУСа, и приступать к его замене.

Для работы нам понадобится:

два гаечных ключа «на 17», ключ «на 19» и «на 12»;
универсальный ключ, предназначенный для снятия колеса «на 30»;
съёмник для выпрессовки рулевого наконечника;
домкрат;
кусок провода или верёвки;
смазка (ШРУС-4 или её аналог);
молоток и плоскогубцы;
новый внутренний ШРУС (Lada 21082215056 или аналоги LYNX CI4601, FINWHALE FJ228, SCT RT209 ).

Средняя стоимость ШРУСа на ВАЗ 2115 будет 1300 руб. (цена на весну 2017)

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса «башмаки».

Отворачиваем ключом «на 30» гайку подшипника передней ступицы.

Поддомкрачиваем автомобиль.

Затем откручиваем и снимаем колесо.

Подставляем колесо под автомобиль…

… и опускаем автомобиль, для придачи ему большей устойчивости.

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

И один внизу.

Берём плоскую отвёртку и разводим тормозные колодки.

Снимаем тормозной суппорт вместе с колодками и установочной скобой (держателем).

Подвязываем конструкцию так, чтобы она не висела на тормозном шланге.

Ключом «на 19» откручиваем гайку рулевого наконечника.

Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага.

И выпрессовываем рулевой наконечник.

Ключом «на 17» откручиваем два болта шаровой опоры.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

Рывком выдёргиваем вал с гранатами.

Если не выходит с коробки, помогаем отвёрткой.

Если не сливали масло из коробки, то можно заткнуть отверстие ветошью, чтобы масло не вытекало.

Пассатижами за выступ разжимаем большой хомут и, поддев отвёрткой, разъединяем его.

Снимаем остатки пальника со ШРУСа.

Аналогично разъединяем малый хомут. Сдвигаем чехол по валу.

С помощью молотка выбиваем старый ШРУС из вала привода колёс.

Ветошью очищаем вал от старой смазки.

Снимаем старое стопорное кольцо с вала.

Надеваем новый пыльник.

Надеваем новое стопорное кольцо.

Достаём новый ШРУС.

Выдавливаем в полость шарнира 80 см3 смазки (ШРУС-4) или его аналог.

Устанавливаем на вал новый ШРУС.

Приставляем выколотку из мягкого металла к торцу гранаты…

…с помощью молотка забиваем шарнир на вал.

Поддев отвёрткой пыльник, натягиваем его на ШРУС.

Устанавливаем хомут, чтобы конец застёжки хомута был направлен против хода движения авто.

Обжимаем хомут плоскогубцами.

Аналогично устанавливаем малый хомут.

Устанавливаем новое стопорное кольцо на ШРУС.

Вынимаем ветошь, вставляем вал с гранатой в коробку.

Собираем всё в обратной последовательности.

На ВАЗ-2112 вылетает граната из коробки причины, ремонт, фото

Менять шарнир равных угловых скоростей (ШРУС, или в народе граната) на ВАЗ-2112 надо тогда, когда появляется своеобразный стук (треск) в этой детали. Если такой ремонт не производить вовремя, то граната может вылететь из своего места во время движения. Тогда уже придётся вызывать эвакуатор для транспортировки автомобиля на СТО, так как самостоятельно ехать оно уже не сможет.

Почему вылетают гранаты?

Граната вылетела и порвался пыльник

На то, что граната вышла из строя, указывает стук в районе переднего колеса при поворотах, а также то, когда отпускается педаль сцепления, а автомобиль стоит на месте. В районе переднего колеса, где вылетела граната, будет слышен треск.

При этом следует просмотреть на включенной скорости (автомобиль надо поставить на подъёмник), если будет крутиться привод, а колесо нет, то вышла из строя наружная граната. Если привод стоит на включенной скорости на месте, то сломалась внутренняя граната.

Внутренняя граната как раз и «вылетает» из коробки передач. Вернее, она рассыпается, одна часть остаётся в КПП, другая на приводе колеса. Иногда возникает ситуация когда развалилось стопорное кольцо, в данном случае граната тоже вылетит. Поломка не связана с не верно подобранным маслом в коробке передач.

Замена гранаты

Внешняя граната Trialli — вроде хвалят.

Когда будет слышен треск в гранате, то исправить эту поломку можно самостоятельно, не прибегая к услугам специалиста. Для этого следует выполнить простые действия, которые будут описаны ниже.

Процесс

Не забудьте проверить есть ли в комплекте к ШРУСам отдельно пыльник и хомуты. Если нет, то придётся покупать всё это.

Отдельно пыльник и хомуты

Авто следует поднять с той стороны, где вышла из строя граната. Под задние колеса при этом следует подложить противооткатные башмаки.
Снять защитный колпак с колеса и открутить его.
Снять гайку ступицы. Для этого может потребоваться крепкий инструмент, так как гайка в процессе эксплуатации может привариться к оси. Использовать для этого также можно специальный ключ (к зубилу приварить головку на «30» и использовать длинный вороток).
Открутить болты крепления шаровой опоры (нижней) от поворотного кулака.
Повернуть колесо в крайнее положение.
Оттянуть вместе со стойкой поворотный кулак и вытянуть шлиц ШРУСа со ступицы.
Достали ШРУС из ступицы
Используя монтировку надо вытянуть шлицы привода и с коробки переключения передач. Если потребуется менять сразу две гранаты, то после снятия привода с одной стороны надо коробку зафиксировать на технологический фиксатор. Для этого использовать можно старый ШРУС. Если такой процедуры не сделать изначально, то шестерни на дифференциале сместятся, а потом во время сборки невозможно будет вставить сами ШРУСы.
После снятия вала привода его надо зажать в тисках.
Снять защиту с гранат. Если пыльники порваны, то их можно просто срезать, а потом поставить новые. Если они целые, то следует их просто завернуть, стараясь не повредить.
При помощи молотка надо сбить ШРУСы с вала привода.
Далее ставится новая запчасть. Предварительно ШРУС требуется смазать. Также и в пыльник надо положить свежей смазки. Рекомендуется использовать МоS2. Она прослужит на протяжении всего срока службы шарнира.
Проверяем состояние сепаратора на гранате и забиваем в неё смазку
Пыльник крепиться на гранату при помощи зажимов.
Одеваем «модный» прозрачный пыльник АСВА. Отзывы в основном положительные
Если собирается внутренний ШРУС, то не стоит забывать о заглушке из пластмассы, которая ставится на конец вала.
Старая граната справа, а новая слева, отличаются по высоте
Также на внутреннем ШРУСе устанавливается стопорное кольцо.
Затем деталь в сборе ставится в привод коробки. Ее посадить на шлицах следует до основания. Для этого можно несильно ударять по ней молотком, подложив брус из дерева.
Внутренний ШРУС уже в КПП
Дальнейшая сборка производится в обратной последовательности разборке.

Также стоит поменять гайку, которая держит ступицу на новую. Затягивать её надо также в соответствии с требованиями завода-изготовителя авто.

Поломка стойки стабилизатора и вылетание гранаты

В результате поломки стойки стабилизатора колесо ушло в сторону, а вместе с ним вылетели и гранаты. Пыльникам тоже пришёл «конец».

Зная эти моменты и придерживаясь приведенных правил, можно заменить ШРУСы своими силами и не прибегать к помощи мастера.
