Starline a93

Функции GSM-платы

Нередки случаи, когда автомобиль, стоящий на другой стороне дома, уже . Поэтому использование GSM-канала, в зоне покрытия сотовой связи дающего возможность связаться с автомобилем на любом расстоянии, стало логичным этапом развития охранных систем. Независимо от расстояния при возникновении тревоги владелец получит звонок и СМС-оповещение, таким же способом можно управлять всеми возможностями сигнализации, включая автозапуск.

Поддерживают установку GSM-модулей в виде плат расширения в основной блок сигнализации. Примечательно, что они сразу интегрированы с приемником сигнала GPS/ГЛОНАСС, и при подключении внешней антенны определяют координаты машины с высокой точностью. Процедура установки и настройки модуля благодаря общей платформе одинакова для всех , поэтому рассмотрим на примере сигнализации StarLine A93.

Хотя она продается и в комплектациях, где GSM-модуль установлен и прописан изначально, иногда владельцы экономят на комплектации, а в дальнейшем хотят усовершенствовать сигнализацию. В этом случае возникают проблемы, с которыми необходимо справляться.

Технические характеристики

Есо

Бюджетная версия, имеющая базовый набор охранных функций с экономичным режимом потребления электроэнергии. Двухстороннюю связь между брелоком и центральным блоком управления обеспечивает зашифрованный 128-битный код с высокой степенью защиты от помех. Универсальный датчик удара чутко реагирует не только на легкое прикосновение, но и на изменение горизонтального положения автомобиля.

Автозапуск двигателя кроме ручного режима имеет возможность производиться по запрограммированному времени или достижению определенного температурного порога. Настройки позволяют изменять громкость сирены, чувствительность датчика удара, имеется возможность перехода в бесшумный режим.

При необходимости возможна установка дополнительных модулей GSM, CAN+LIN, 2CAN+2LIN и без ключевого доступа.

GSM

Телематическая комплектация модели значительно расширяет возможности охранного комплекса. Канал связи GSM позволяет осуществлять дистанционное управление и контроль транспортного средства в зоне действия сотовой связи и позволяет:

• определить местонахождение и маршрут автомобиля;
• техническое состояние и блокировку систем управление двигателя в случае угона.

Базовая комплектация сигнализации старлайн с автозапуском GSM имеет следующие возможности:

• авторизация по ПИН-коду;
• функция SUPER SLAVE;
• бесключевой доступ;
• интеллектуальный автоматический запуск двигателя.

Данная версия не поддерживает активацию бесключевого доступа на автомобилях, выпускавшихся до 2005 года.

CAN+LIN

Сигнализация starline a93 CAN+LIN в своей базовой комплектации не имеют модулей GSM и GPS, но технически предусмотрена такая возможность при отдельном приобретении и установке необходимых блоков.

До приобретения этой версии следует убедиться на наличие в автомобиле соответствующих электронных шин для подключения. Всю необходимую информацию можно получить на официальном сайте старлайн.

Базовая комплектация этой модели обеспечивает следующую функциональность:

• кодирование сигнала 128 бит;
• самодиагностика системы;
• авторизация посредством PIN-кода;
• универсальные трехмерные датчики;
• функция SUPER SLAVE;
• доступ без применения ключа;
• автоматический запуск двигателя в нескольких режимах.

2CAN+2LIN

Технические характеристики и функционал сигнализации старлайн 2CAN+2LIN сопоставимы комплектации предыдущей модели. Версия адаптирована для электронных систем современных автомобилей, выпускающихся с 2010 года. Блоки GSM и GPS отсутствуют в базовой комплектации, но при желании могут быть установлены дополнительно.

2CAN+2LIN GSM ЕСО SLAVE

Наиболее продвинутая автосигнализация старлайн А93 2CAN+2LIN GSM ЕСО SLAVE имеет самую максимально оснащенную комплектацию, в которую входят:

• брелок, поддерживающий двустороннюю связь с радиусом действия 2000 метров;
• возможность управления штатным ключом;
• диалоговый код не поддающийся расшифровке сторонними устройствами;
• трехмерные датчики удара и наклона с элементами искусственного интеллекта;
• турботаймер;
• различные режимы управления автоматическим запуском двигателя;
• автоматический режим прогрева автомобиля;
• температурный контроль охлаждающей жидкости;
• температурный датчик воздуха в салоне;
• функцию самодиагностики охранной системы;
• 128-битный канал радиосвязи;
• двухсторонняя связь через мобильное приложение на смартфоне с возможностью дистанционного управления некоторыми функциями;
• получение информации о месторасположении автомашины.

Насыщенная комплектация лишена только модуля ГЛОНАСС, который, впрочем, вполне возможно установить за отдельную плату.

Первоначальная настройка сигнализации Starline A93 перед началом эксплуатации

Настройка чувствительности датчика удара / наклона

Датчик находится в приемопередающем устройстве. Настройка чувствительности может производится с помощью USB-программатора, а также ЖК-брелока. Рассмотрим последовательность действий при настройке с помощью брелока:

Настройка чувствительности датчика наклона с помощью ЖК-брелока производится в следующей последовательности:

Вход в главное меню программирования

Вход в меню программирования происходит при помощи ЖК-брелока и сервисной кнопки в следующей последовательности действий:

Таблица выбора программируемых функций запуска

Как установить время на брелке Старлайн А93

Для установки времени на брелоке необходимо произвести следующую последовательность действий:

1. Войти в меню функций, для чего необходимо удерживать кнопку 4 брелока. После этого часы на брелоке начнут мигать.
2. В течение 8 секунд кнопками 2-3 (больше — меньше) установить требуемое время часов.
3. Кратковременное нажатие кнопки 4 переведет к установке минут, последующее – будильника, далее вплоть до окончания установки.

Возврат на заводские установки

В автосигнализации Starline A93 предусмотрено гибкое программирование дополнительных каналов. Эта процедура сложная, требует специальных навыков работы с оборудованием Starline, а также опыта настройки систем автомобиля.

Программирование канала интерфейса CAN + LIN

Данное программирование производится после подключения всех устройств охранной сигнализации Старлайн А93. Для входа в режим программирования требуется выполнить следующие действия:

1. Отключить питание комплекса.
2. Отсоединить разъем подключения интерфейса CAN + LIN.
3. Включить питание охранного комплекса, удерживая кнопку сервиса до тех пор, пока не прозвучит пятикратный короткий сигнал подтверждения сирены.
4. После отжатия сервисной кнопки должен прозвучать четырехкратный сигнал сирены, что подтверждает переход в режим программирования.

Ввод четырехзначного номера автомобиля

Каждой модели автомобиля, которая поддерживается  CAN интерфейсом, соответствует свой уникальный четырехзначный номер. Этот уникальный номер можно найти в Таблице автомобилей брошюры CAN телематика, которая входит в комплект сигнализации Старлайн А93 либо на сайте производителя can.starline.ru.

Последовательность действий:

1. Войти в режим программирования, как указано выше.
2. Быстро нажать сервисную кнопку число раз, соответствующее первой цифре номера. Сирена подтвердит соответствующими номеру количествами звуковых сигналов.
3. Подобную процедуру провести для последующих номеров.
4. По окончании ввода последней цифры через две секунды прозвучит два сигнала сирены, обозначающее, что номер введен правильно и будет записан в охранную систему. В противном случае прозвучит четыре звуковых сигнала. Программирование придется произвести заново.

Графический алгоритм действий приведен на рисунке:

Настройка параметров CAN + LIN

Последовательность действий:

1. Перейти в режим программирования.
2. Войти в раздел меню программирования нажатием кнопки соответствующее номеру раздела число раз.
3. Произвести программирование параметров.

Графический пример алгоритма:

Более подробное описание программирования интерфейса можно найти в инструкции по установке Starline A93.

Не работает автозапуск – основные причины, проблемы и их устранение

Как правило, если на брелке есть ОС7, значит и указана причина, почему не возможен запуск. Вот основные причины, по которым не работает или перестаёт работать дистанционный запуск двигателя:

• не закрытый капот – мигает иконка открытого капота;
• включено зажигание – горит иконка включенного зажигания ;
• не включен стояночный тормоз, горят стоп-сигналы сзади авто, рычаг не находится в положении «Парковка» – горит иконка .

Если при автозапуске или при попытке дистанционного запуска на брелке появилась надпись ОС 7 (ОСТ), то сперва проверьте, что выполнены все условия безопасности для автозапусков: закрыт капот, зажигание не включено, не горят стоп-сигналы сзади авто, для механики выполнена программная нейтраль (после неё не открывались двери) и поднят ручник, для автомата рычаг коробки стоит в положении P.

Есть более сложные случаи поломки автозапусков, которые сами вы уже не исправите. Это и просадка напряжения критическая, и неправильное подключение к цепям авто, и неправильное считывание сигналов с can шины автомобиля, и неисправности с обходом штатного иммобилайзера (как аналогового, так и средствами 2Can 2Lin модулей).

Инструкция по эксплуатации

Руководство по применению, которое позволит произвести включение и отключение охранной системы, входит в комплектацию устройства. При его отсутствии загрузить сервисный мануал можно из сети.

Назначение значков на брелке

Обозначение индикаторов на дисплее пульта

Описание символов на экране коммуникатора:

• 1 — активирована опция автоматического пуска силовой установки по будильнику;
• 2 — функция периодического старта двигателя машины;
• 3 — режим дистанционного запуска мотора авто по температуре воздуха;
• 4 — активирована функция сервисного обслуживания машины;
• 5 — режим турботаймера двигателя;
• 6 — опция автоматической активации защиты авто;
• 7 — включен режим иммобилайзера — блокиратора двигателя;
• 8 — активирована опция блокировки клавиш на коммуникаторе;
• 9 — заряд источника питания брелка, если в батарейке осталась одна полоска, требуется поменять аккумулятор;
• 10 — температура силового агрегата;
• 11 — активирован режим антиограбления машины;
• 12 — индикатор, свидетельствующий о заведенном моторе авто;
• 13 — коммуникатор сообщает о подключении одного из модулей Старлайн GSM;
• 14 — индикатор времени;
• 15 — если загорелся значок молотка, это говорит об активации контроллера удара;
• 16 — заперты все дверные замки машины, сигнализация активирована;
• 17 — дверные замки транспортного средства открыты;
• 18 — активирована опция будильника;
• 19 — включена функция таймера для запуска ДВС;
• 20 — этот индикатор свидетельствует о том, что коммуникатор находится в зоне приема сигналов оповещения, если полос на антенне нет, то пульт ее покинул;
• 21 — активирован режим защиты автомобиля с использованием звуковых тревожных сигналов;
• 22 — если сирена перечеркнута, то охранная функция все равно включена (только тревожные сигналы в случае вскрытия воспроизводиться не будут, информация о взломе поступит на коммуникатор);
• 23 — рычаг ручного тормоза автомобиля не затянут, этот же индикатор появляется при нажатии на педаль тормоза;
• 24 — символ сообщает о запрограммировании персонального пароля для управления сигналкой (он может иметь от одной до трех цифр);
• 25 — пользователем выбран алгоритм функционирования авто с ручной трансмиссией;
• 26 — сообщает об открытом багажнике автомобиля;
• 27 — не заперты двери машины.

Настройка брелка

Чтобы у потребителя была возможность использовать все функции, в том числе заводить двигатель удаленно, коммуникатор перед применением надо привязать. Без этого он не будет определяться системой. При привязке каждого нового брелка информация о старых удаляется из памяти микропроцессорного модуля.

Если сразу программируется несколько коммуникаторов, каждое из устройств необходимо подготовить перед началом процедуры:

1. Транспортное средство снимается с охраны. При деактивированном зажигании пользователь должен быстро кликнуть 7 раз по сервисной клавише Валет.
2. Ключ вставляется в замок. Производится активация зажигания. Сирена сигналки должна издать семь звуковых сигналов. Это свидетельствует о том, что охранный комплекс вошел в режим настройки кодов.
3. Затем потребителю необходимо нажимать первую и вторую кнопку пульта. Эти клавиши зажимаются и удерживаются до момента, пока коммуникатор и машина не подадут по одиночному сигналу.
4. С временным интервалом не более пяти секунд следует выполнить аналогичные действия со вторым пультом.
5. Затем зажигание в автомобиле отключается. Поворотные огни машины моргнут трижды, это говорит об успешном окончании процедуры.

Нельзя допустить паузы между прописыванием двух пультов сигнализации Старлайн А93 более пяти секунд, иначе система выйдет из режима программирования.

Про приёмник

Производитель обещает нам определение месторасположения автомобиля по технологии LBS (идентификация по кодам базовых станций сетей GSM), управление непосредственно сигнализацией и дополнительным оборудованием, а так же оповещения о состоянии охраны.

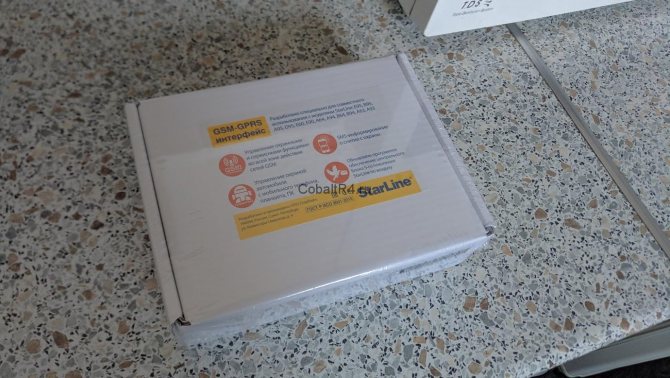

Комплектуется всё это добро самим модулем, 4 сим-картами сотовых операторов (Теле2, МТС, Мегафон, Билайн), объемной инструкцией по установке и использованию на 62 страницы и прочая незначительная макулатура:

Цена на модуль неоправданно завышенная: 4 450₽, но деваться некуда, если GPS-антенну для старлайновских сигнализаций еще можно переделать из китайских поделок за 600₽, то здесь никаких альтернатив нет.

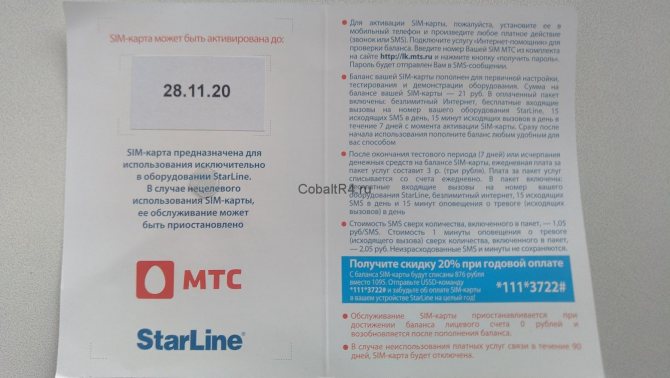

Сим-карты с приблизительно одинаковыми тарифами, суть которых сводится к ежедневной абон.плате в размере 3₽. Отличия лишь во всевозможных скидках при оплатах наперёд.

Сим-карты зарегистрированы на юридическое лицо, по факту вам они не принадлежат. Никто не запрещает использовать свою сим-карту, но её отличие от комплектных будет в том, что сим-карты старлайна термостойкие и на них подключен специальный тариф, который не ограничивает работу модуля в сотовых сетях. В пример можно привести новомодные пакеты интернета у операторов, которые работают только на смартфонах и планшетах. При попытке использовать их в модемах доступ блокируется или взымается дополнительная плата. IMEI данного модуля так же не относится к телефонным, поэтому могут возникнуть проблемы.

Модуль представляет из себя плату расширения с тремя контактными площадками типа “Папа”, с расположенным на ней модемом SIM800F от производителя SIMCom. Чем-то особенным этот модем похвастаться не может: работает только лишь в 2G сетях (GSM 850⁄900 / 1800⁄1900 МГц) и интернет GPRS (85.6 кбит/с).

Дистанционный запуск двигателя

В СтарЛайн а93 удобно и эффективно введена функция дистанционного пуска силового агрегата, создающая дополнительное удобство при эксплуатации транспортного средства.

Настройка программной нейтрали

· Активируется ручной тормоз при работающем моторе, водитель покидает салон, закрыв двери. Воздействием на вторую кнопку включается режим;

· Зажигание выключается. В зависимости от условий программной нейтрали, мотор либо продолжает работу, либо нет;

· Машина ставится на охрану.

Таблица: запуск, продление работы и остановка двигателя с брелока

Что делать.	Брелок.	Система.
Пуск силового агрегата на расстоянии.
Кнопка №1 до оповещения двумя мелодиями.	· Один сигнал сирены; · Одна вспышка фар; · Двери блокируются; · Мотор запустится.	Один сигнал на коммуникатор; На дисплее работа мотора и время прогрева:
Продление работы.
Нажать и удерживать первую кнопку до двух мелодий на пульт.	· Фары моргнут один раз; · Двигатель работает.	Одна мелодия на пульт; На экране время до остановки агрегата:
Остановка мотора на расстоянии.
Первая кнопка долго, четвертая кратко.	· Четыре проблеска оптики; · Двигатель глохнет.	Одна мелодия на брелок; С дисплея исчезнет значок работающего мотора:

Таблица: инструкция настройки автозапуска по времени

Что делать.	Брелок.	Система.
Настройка запуска по времени
Курсор к значку: Клик по первой клавише.	Фары мигнут один раз.	Брелок издаст мелодию; На дисплее период периодичности запуска:
Выбор периода первой клавишей.	—	Изменение периода отображается на дисплее:
Запись в память первой клавишей до мелодии.	Через несколько секунд начинается прогревочный цикл двигателя.	На пульт два коротких гудка; На дисплее постоянно значок На дисплее сигнализация работающего мотора:
Отключение функции.
Курсор к значку Клик по первой клавише.	Два проблеска фар.	· Одна мелодия пульта; · Исчезнет значок

Таблица: настройка запуска по температуре

Что делать.	Брелок.	Система.
Настройка запуска по температуре забортного воздуха.
Курсор к значку: Клик по первой клавише.	Фары мигнут один раз.	Брелок издаст мелодию; На дисплее температура периодичности запуска:
Выбор периода первой клавишей.	—	Изменение температурного значения пуска отображается на дисплее:
Запись в память первой клавишей до мелодии.	Через несколько секунд начинается прогревочный цикл двигателя.	На пульт два коротких гудка; На дисплее постоянно значок: На дисплее сигнализация работающего мотора и времени прогрева:
Отключение функции.
Курсор к значку: Клик по первой клавише.	Два проблеска фар.	· Одна мелодия пульта; · Исчезнет значок:

Таблица: автозапуск по будильнику

Что делать.	Брелок.	Система.
Настройка запуска по будильнику.
Курсор к значку: Клик по первой клавише.	Фары мигнут один раз.	Брелок издаст мелодию; На дисплее время запуска:
Отключение функции.
Курсор к значку: Клик по первой клавише.	Два проблеска фар.	· Одна мелодия пульта; · Исчезнет значок:

Проблемы и варианты их решения

Модуль не может похвастаться особой стабильностью своей работы, иногда все таки приходится потанцевать возле него с бубном.

Обновление ПО GSM-модуля Мастер 5

Независимо от характера проблемы стоит для начала обновить прошивку модема на актуальную. Делается это “по воздуху”, без участия компьютера и программатора. Для этого отключаем охрану и отправляем SMS-команду 00591. На момент покупки у меня была версия HB03-O5, в ответ на данную команду пришла SMS: “HB03-O6, Обновление GSM, Пожалуйста подождите…”:

Через несколько минут модуль перезагрузился и прислал стандартное приветствие, но уже с новой версией прошивки.

Не выполняются команды через приложение, но работают SMS и звонки

Самая распространенная причина такого поведения — отсутствие GPRS соединения. Проверяется SMS-командой 41, в ответ приходит статус сотовой сети, координаты, напряжение аккумулятора, статус охраны и замков/дверей. Нас интересует первая строчка вида GSM: 31 (G). Если в скобочках у вас значение отличное от G, значит что интернет-соединения модуля нестабильно, отсюда и неработоспособность приложения. В первую очередь стоит попробовать:

• выключить GPRS-соединение SMS-командой 00550;
• перезагрузить модуль (команда аналогична скидыванию клемм АКБ) SMS-командой 00990;
• дождаться SMS-приветствия и включить GPRS обратно SMS-командой 00551.

Если не помогает, стоит попробовать просто позвонить на сим-карту, установленную в сигнализацию. Иногда это восстанавливает работоспособность модуля.

Во всех других случаях стоит подумать над сменой расположения блока сигнализации по отношению к металлическим элементам кузова автомобиля и сменой сим-карты на другого оператора.

Приложение часто теряет связь с машиной, красная иконка статуса

Помимо рекомендации в прошлом пункте, стоит попробовать снизить интервал пингов до 30–45 секунд SMS-командой следующего вида:

005400xx — где вместо xx указываем количество секунд.

Например:

Модуль завис и не реагирует даже на звонки, сбрасывает после трех гудков

Тут только один вариант — обесточить охранный комплекс. Иначе говоря скинуть клемму с АКБ, но стоит помнить о настройках магнитолы. На некоторых автомобилях после такой операции приходится вводить код для разблокировки оной.

Не открывается/не закрывается машина во время автозапуска

Это не столько проблема, сколько невнимательное чтение инструкции. В данном случае для отпирания и запирания центрального замка нужно использовать команды “Постановка на охрану” и “Снятие с охраны”.

Не открывается багажник, хотя с брелка работает

Управление багажником происходит по дополнительному каналу №1. Соответственно, если багажник отпиарается с брелка, то достаточно функцию AF#21 перевести из значения 2 (или другого) в значение 1. Про программирование сервисных функций подробнее читайте в статье про установку сигнализации.

Обновление прошивки основного модуля

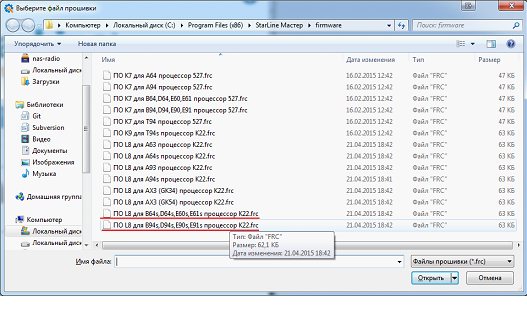

Допустим, переходник вы уже изготовили и программу скачали. Базовым устройством для изготовления служит нечто подобное:

Контроллер CP2102

Как видите, здесь есть три «нужных» линии: RX, TX, «масса». Подключение выполняют согласно схеме (см. выше). Возможно, схема подойдет для всех сигналок Старлайн, но опыт проводился над одной из них. Речь идет о модели Starline e90 gsm.

Процесс обновления «по шагам»

Все, что вы сделаете дальше, выполняется на свой страх и риск. Согласно инструкции, сигнализация Starline e90 получает питание по двум проводам – черному и красному, и они оба размещены на клеммнике снизу. Итак, сначала к сигналке подключают питание, но взять его нужно с разъема ПК (Molex «12 Вольт»).

Подключите контроллер к USB, не замыкая контакты тумблера. Попробуйте запустить программу.

Скриншот приложения при запуске

В строке «Обнаружено устройство» должна быть надпись, показанная на фото. Именно она обозначает сигналку Starline e90 gsm. Вообще надпись соответствует любым устройствам, построенным на базе 22-го процессора (K22).

Рассмотрим теперь, как выполнить установку прошивки:

1. Сама автосигнализация Starline e90 должна быть отключена от питания;
2. USB-разъем контроллера тоже отсоединяют от ПК;
3. Тумблер, показанный на схеме, переводят в положение «включено» (замыкание контактов);
4. Включают контроллер и питание сигналки;
5. Нажимают кнопку «Обновить» (две стрелочки).

Как сказано в инструкции, значок «Обновить прошивку» должен активизироваться. Нажмите на этот значок и выберите один файл, соответствующий вашему процессору. Например, модель Starline e90 gsm совместима с такими прошивками:

Файлы прошивок, выбор

В подходящих названиях присутствует суффикс «K22».

После нажатия на кнопку «Открыть» нужно набраться терпения. Процесс передачи файла занимает больше минуты. Кстати, индикатор установки появится в окне программы слева. Удачного обновления!

Обязательная начальная настройка

Итак, индикатор обновления показал «100%». Подождите 10 секунд и отключите питание. Дальше выполняют стандартную последовательность:

1. USB-разъем отсоединяют;
2. Тумблер переводят в положение «выключено»;
3. Снова все подключают, жмут кнопку «Обновить».

Окно программы теперь будет выглядеть, как показано на рисунке.

Скриншот программы в режиме настройки

Задействуйте иконку «Настройка». Перейдя к новой вкладке, нужно выполнить сброс к заводским установкам. Пропускать этот шаг, как сказано в инструкции, в любом случае нельзя.

Вкладка, позволяющая менять настройки
