Меняем топливный фильтр на toyota corolla e150 своими руками

Алгоритм замены топливного фильтра на Тойота Королла e150

Топливный насос находится под задним диваном

Для самостоятельной замены топливного модуля на большинстве Toyota Corolla старше 2008 не потребуется глубоких технических знаний и умений. Из деталей вам потребуется:

• бензофильтр тонкой очистки;
• фильтрующий элемент грубой очистки;
• прокладки и кольца,
• или топливный модуль в сборе.

Из инструментов вам понадобятся:

• крестовая и плоска отвертка;
• ветошь;
• емкость для слива остаток бензина;
• пылесос либо веник;
• вышеперечисленные детали;

Крышка бензонасоса

Замена фильтра:

1.  Снять заднее сидение;
2.  Под сидением располагается специальный люк, который необходимо подковырнуть плоской отверткой, не прилагая грубых физических усилий.
3.  Отсоединяем все клеммы и шланги, будьте готовы, что при отделении последнего из него вытечет примерно 200 миллилитров бензина – тут и пригодится заранее подготовленная для этого емкость;
4.  Не поленитесь очистить пространство от грязи и пыли – это пойдет автомобилю только на пользу и не займет много времени;
5. Аккуратно снимаем пластиковую гайку бензобака. Здесь вам может понадобится помощник, так как открутить её одному без механических повреждений может оказаться затруднительно;
6. Уприте отвертки в гайку с противоположных сторон и постарайтесь снять её наиболее аккуратным способом, если перестараетесь, то будет сложно надеть её обратно;
7. Сняв гайку, вытащите всю систему из бака и не потеряйте защитное кольцо с горлышка;
8. Замените уплотнительное колечко;
9. Отделите элемент грубой очистки от топливного насоса;
10. Ставим новые детали и возвращаем все на свои места;

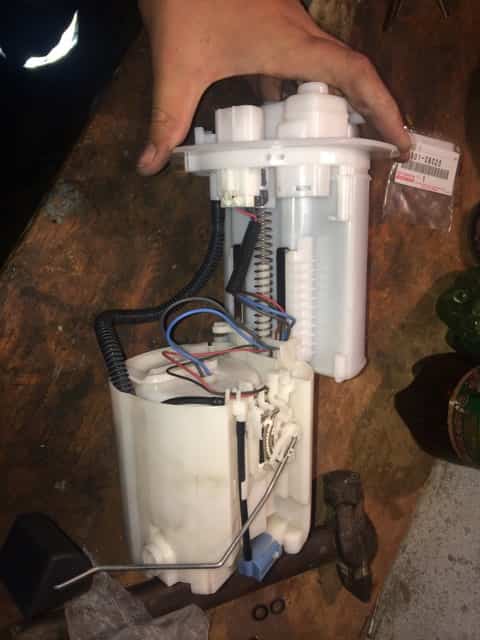

Бензонасос и фильтры в сборе

Если остались вопросы, прочтие материал о замене бензофильтра Королла 120.

Выбираем фильтр на Corolla

Перед заменой, необходимо тщательно подойти к выбору нового фильтра

Обращать внимание стоит на артикул и совместимость с вашим автомобилем. Рынок автозапчастей предлагает следующие варианты:

• для Corolla в 180 кузове номер запчасти – 23300-2040. Цена – полторы тысячи рублей;
• для Corolla в 180 кузове и модели а Avensis– 77024-02320, цена – от 8 до 9 тысяч рублей, так как фильтр поставляется в комплекте с насосом;
• оригинал от Тойоты 77024-12050 совместим с большинством современных Королл и стоит 5500 рублей;
• для 120 кузова подойдет деталь с артикулом 23217-0D090, за которую придется отдать 500 рублей;
• топливный фильтр для Тойоты Короллы в 150 версии кузова номер запчасти 77024-12030 ценой 4500 рублей.

Еще две защелки

Замена ТФ в 150-м кузове

Замена топливного фильтра на Тойота Королла 2008 года выпуска (или любого другого) в 150-м кузове имеет некоторые отличия от аналогичной процедуры на 120-м кузове. При замене необходимо обеспечить правильное расположение уплотнительных колец, поскольку они удерживают давление в топливной системе. С 2010 года применяется предохранительная система, суть которой заключается в работе топливного насоса только при вращении коленчатого вала двигателя. При отсутствии остаточного давления в системе стартеру приходится крутить мотор намного дольше, пока насос не нагонит давление в трубке подачи бензина.

Подготовка

Поскольку конструкция модулей сходная, то особых требований к инструменту и оборудованию рабочего места нет. Понадобятся те же инструменты и материалы, что и при замене фильтра на машинах со 120-м кузовом.

Этапы работы

При замене фильтра на 150-м кузове есть ряд моментов, на которые следует обратить внимание:

1. Топливный модуль фиксируется на баке пластиковым резьбовым кольцом, снабжённым резиновым уплотнителем. Кольцо отворачивается против часовой стрелки. Для снятия кольца можно использовать деревянный стержень, который одним концом приставляют к рёбрам кольца, а по второму наносят лёгкие удары молотком. Вторым вариантом может быть использование рукояток газового ключа, которыми зажимают кольцо за рёбра.
2. На модуле имеются дополнительные топливные трубки для вентиляции полости бака. Отсоединение трубок происходит аналогично.
3. В конструкции модуля имеются два уплотнителя. Резиновое уплотнительное кольцо 90301–08020 ставится на топливный насос в месте установки его в корпус фильтра. Второе кольцо 90301–04013 имеет меньший размер и ставится в штуцер обратного клапана в нижней части фильтра.
4. При обратной установке необходимо аккуратно установить прокладку гайки. Перед обратным закручиванием гайки необходимо её установить до совмещения меток на самой гайке и на кузове (около топливного шланга к двигателю), и только потом затянуть.

Основные моменты процесса пояснены на фотографиях.

На видео показан процесс замены топливного фильтра на Тойота Королла 2011 года выпуска.

https://youtube.com/watch?v=megJX46rzOQ

Особенности работы

Бензонасос в Toyota Corolla, который стоит на большинстве моделей с кузовом 120, 140 и 150, работает по такому принципу: в заданный момент времени происходит впрыскивание топливно-воздушной смеси в определенных пропорциях и объеме в двигатель. Это происходит через форсунки инжектора. Сгорание же смеси происходит после поджигания искрой от свечей.

В отличие от карбюраторных двигателей, которые на Короллу перестали устанавливать с 1998 года, происходит экономия расхода топлива и увеличение тяговой мощности на 10%. Также обеспечивается максимальное снижение вредных веществ в попадающих в атмосферу выхлопных газах.

Кроме обеспечения подачи топлива в мотор, насос регулирует необходимый оптимальный уровень давления в системе топливоподачи.

Топливный фильтр на toyota corolla 120/150 — какой ставить?

Toyota Motor Corporation – это японская авто-компания, которая является частью промышленной группы Toyota. На данный момент, она одна из самых крупных производителей авто в мире. Главный офис находится в городе Тоета, который расположен на острове Хонсю.

На данный момент, компания имеет ряд преимуществ, которые выделяют ее среди конкурентов:

• Японские автомобили считаются одними из самых надежных.
• Комфорт и безопасность также неотъемлемая часть автомобиля Toyota.

Еще в те далекие времена, компания обладала очень узким модельным рядом. Они проделали труднейшую работу. Так, в 60-м году, выпустили 1-е поколение автомобилей Land Cruiser. Автомобиль хорошо справлялся с бездорожьем и бесперебойно работал при высоких нагрузках.

Первые Land Cruiser обладали двигателем в 105 лошадиных сил, который в скором времени быстро довели до 125, а потом до 130 л.с.

Спустя 6 лет, компания вновь порадовала фанатов новинкой. На свет появилась Toyota Corolla, которая стала рекордсменом по продажам – 10 млн. экземпляров.

Но и после этого компания не сбавила свои обороты. Через 6 лет, в 1982 году, она представила миру линейку Camry.

В 1994 году компания занимается выпуском линейки RAV4, которая вместе с другими производителями начала завоевывать сердца любителей класса компактных кроссоверов.

В 1997 году, миру была представлена Toyota Avensis. Пришла она на смену не безызвестной Carina E. Однако Avensis была более ориентирована на европейского потребителя.

С момента выпуска первых авто прошло много времени. Не все модели получили широкую популярность, однако есть те, которые стали бесспорными лидерами не только в Японии, но и в других странах.

Так, Toyota Land Cruiser стал одним из наиболее популярных автомобилей России. Новые модели имеют полный привод, очень мощный мотор и обладают пакетом различных электронных систем, которые делают управление и поездку приятным занятием.

Любят в России и Toyota Corolla. Современные модели имеют строго классический вид. Однако это не делает их менее популярными. Toyota Corolla могут составить конкуренцию даже некоторым авто спортивного типа. Автомобиль может похвастаться стильным и удобным салоном. Если где-то и есть недочеты, но только не внутри. Материалы для обшивки в Corolla подобраны идеально.

Если говорить о Toyota Camry, то она занимает второе место по количеству проданных экземпляров в России, чуть немногим уступая Toyota RAV4. Camry для рынка россиян, выпускают в улучшенной модификации. Это позволяет достичь комфорта и простого управления автомобилем на российских дорогах.

Как уже было сказано выше, лидером продаж в России стала линейка Toyota RAV-4. И это не удивительно. Автомобиль получил 4 звезды из 5, в рейтинге по безопасности от Euro NCAP. Также, там было присвоено 3 звезды, за обеспечиваемый уровень безопасности для пешеходов.

Авенсис появилась гораздо позже выше представленных собратьев. Если говорить о внешнем виде, то она сильно напоминает Toyota Camry. Основные характеристики данной модели, по заявлению производителей – это аэродинамика и повышенная жесткость кузова.

Автомобили компании Toyota Motor Corporation – это низменный лидер, который вряд ли когда-то сдаст свои позиции. Обладая высоким потенциалом, она учитывает все требования клиентов, и воплощают их в новой, или обновленной версии авто.

Порядок действий

Процедуру следует выполнять поэтапно. Сначала снять минусовую клемму с аккумулятора чтобы обесточить топливную систему. Затем обеспечить доступ к детали: для этого требуется снять обивку днища под задним левым креслом в салоне, это позволяет открыть крышку полости топливного бака.

Снимаем крышку топливного насоса

Крышку необходимо снять. Поскольку она зафиксирована на герметике, потребуется сковырнуть ее при помощи отвертки. Прежде чем приступить к замене фильтра, потребуется пропылесосить места под обивкой днища и самой емкостью.

После этого требуется разомкнуть разъем, который питает бензонасос. Для того чтобы сбросить давление в топливной системе нужно несколько раз попытаться завести двигатель. Если этого не сделать то, при попытке отсоединить шланги, бензин под давлением брызнет наружу. Открыть топливный бак. Отсоединить шланги для прямой и обратной подачи горючего. Чтобы вытащить обратку, потребуется использовать отвертку и с ее помощью снять фиксатор; узнать его легко, он имеет желтый цвет. Затем нужно выкрутить 8 винтов посредством крестовой отвертки и вытащить насосный блок.

Снимаем клемму и отсоединяем шланги

Поплавок отсоединяется, для чего нужно сдвинуть защелку, после этого верхняя часть отсоединяется: для этого необходимо нажать на клипсы, которые размещены по кругу. Бензонасос нужно вытащить, затем вставить его в корпус нового фильтра. Сетку требуется промыть и использовать продув воздухом для удаления грязи, после чего собрать конструкцию в обратном порядке, не забыв поставить новые уплотнители.

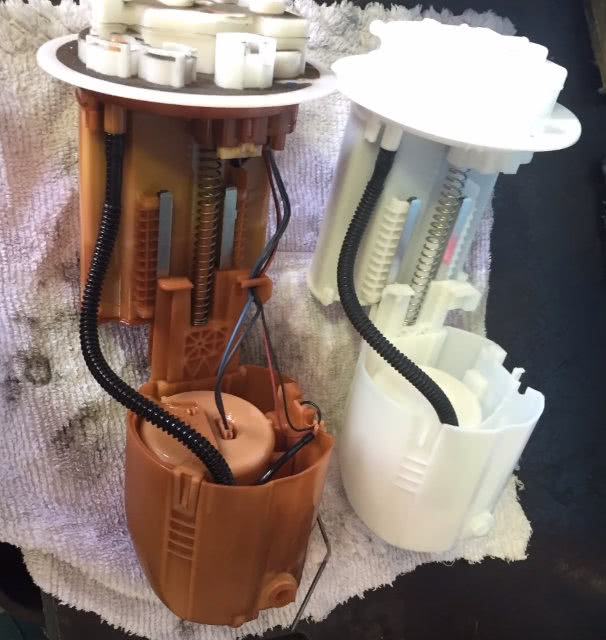

Старый и новый фильтры

Данная инструкция подходит для замены фильтра на Тойота Королла в кузове 120. Если говорить о модификации в кузове 150, то вместо крышки бензобака из металла на горловину требуется надеть пластиковое кольцо, которое оснащается уплотнителем из резины. Чтобы снять блок, нужно скрутить кольцо по направлению против часовой, после ослабления резиновой вкладки демонтировать насосный блок. Чтобы открутить деталь, можно использовать молоток, им нужно наносить аккуратные удары через наставки из дерева. Фильтр для автомобиля в 150 кузове несколько отличается по конструкции: у него другая заборная сетка, а устройство тонкой очистки идет отдельно.

Инструкция по замене топливного фильтра

Перед заменой топливного фильтра нужно максимально осушить бак, не доводя уровень, естественно, до критического – иначе вместе с фильтром придется менять и бензонасос. Если не опустошить бак, то при извлечении топливного модуля слишком велик риск пролить бензин в салон.

В дальнейшем мы будем писать об автомобилях в 150 кузове, так как замена топливного фильтра своими руками на обоих моделях близка по принципу, но здесь несколько сложнее. Начнем работу с доступа к лючку бензобака, который находится под задним сиденьем машины.

На 120 кузове лючок круглый, приклеен на невысыхающую мастику.

На 150 – яйцеобразный, крепится абсолютно так же.

Теперь нужно завести двигатель и при этом отсоединить разъем с бензонасоса – двигатель выработает практически все давление в магистрали, и при отсоединении патрубка подачи топлива не будет риска получить струю горючего под давлением.

Отсоединяем патрубки подачи топлива, вентилятора и адсорбера. Крышку бензонасоса перед этим стоит вымыть – работать с топливной системой лучше чистыми руками.

Бензонасос удерживает фасонная гайка. Открутить ее без оригинального съемника можно, нанеся по касательной несколько аккуратных ударов в ребро – после этого довернуть ее можно будет и руками.

Извлекаем бензонасос, стараясь не пролить топливо в салон.

Теперь от него необходимо отделить сборку фильтра – порядок операций легко понять, положив рядом новую деталь. Вытащив из сборки сам насос, меняем на нем уплотнительное кольцо и сетку топливоприемника.

Закрепляем на месте новый фильтр тонкой очистки, подсоединяем к нему напорный патрубок.

Теперь можно устанавливать сборку на место, обратив внимание на то, что она ровно села перед затяжкой гайки – иначе уплотнительное кольцо крышки обожмется неплотно. Завод-изготовитель устанавливает регламентный срок замены топливного фильтра на автомобиле ToyotaCorolla через каждые 80 тыс

км. При эксплуатации авто в условиях сомнительного качества топлива, а также в условиях повышенной запыленности, рекомендуется как минимум не превышать пробег между заменами

Завод-изготовитель устанавливает регламентный срок замены топливного фильтра на автомобиле ToyotaCorolla через каждые 80 тыс. км. При эксплуатации авто в условиях сомнительного качества топлива, а также в условиях повышенной запыленности, рекомендуется как минимум не превышать пробег между заменами.

При покупке не нового автомобиля, лучше сразу произвести замену вместе с маслом и другими фильтрами. Несмотря на уверения предыдущего хозяина о том, что все расходники были совсем недавно установлены новые.

Существует несколько основных признаков критического засорения:

• дольше обычного не удаётся запустить мотор либо автомобиль сразу после запуска глохнет, особенно при остатке топлива в баке менее четверти;
• периодически падают обороты двигателя, появляются провалы при резком нажатии на педаль акселератора;
• пропадает тяга, особенно при больших кратковременных нагрузках;
• подергивания при равномерном движении.

На двух рассматриваемых моделях фильтр установлен в бензобаке. Выполнен в одном блоке с топливным насосом и датчиком уровня. Поставляется для замены вместе с корпусом.

Замена на Corolla 120 кузов

Перед началом работ необходимо максимально опустошить бак, желательно до включения лампочки резервного остатка топлива. Это необходимо для минимизации риска пролива бензина на обшивку салона.

Инструменты

Перед заменой фильтра надо подготовить следующие материалы и инструменты:

• отвёртка с тонким плоским жалом;
• отвёртка с крестообразным жалом;
• клещи для демонтажа пружинного зажима;
• ветошь для протирки;
• плоская ёмкость, над которой разбирается насос.

Пошаговая инструкция

Алгоритм действий:

Поднять левую подушку заднего сидения и отогнуть мат шумоизоляции для получения доступа к лючку топливозаборного модуля.
Очистить место установки лючка и сам лючок от грязи.
Открепить с помощью отвёртки лючок, установленный на специальной густой мастике. Мастика многоразовая, счищать её с привалочных поверхностей лючка и кузова не следует.
Протереть крышку топливного модуля от скопившейся грязи.
Отключить разъем питания с колодки топливного насоса.
Запустить двигатель для выработки находящегося под давлением в магистрали топлива. Если пренебречь данным пунктом, то бензин при снятии трубки зальёт салон автомобиля.
Отсоединить от модуля две трубки: подачи топлива в двигатель и обратной подачи топлива из адсорбера. Трубка под давлением зажата на модуле фиксатором, который сдвигается вбок. Вторая трубка фиксируется обычным кольцевым пружинным зажимом.
Открутить восемь винтов отвёрткой с крестообразным шлицем и аккуратно вынуть модуль из полости бака

При вынимании модуля важно не повредить установленный сбоку датчик уровня топлива и поплавок, закрепленный на длинном рычаге. Дальнейшие работы лучше проводить над подготовленной ёмкостью, чтобы исключить попадание остатков бензина из модуля на элементы салона автомобиля.
Отсоединить защёлку рычага и снять поплавок.
Разъединить половины корпуса модуля

Пластиковые клипсы разъёма находятся ближе к верхней части модуля. Клипсы достаточно хрупкие и важно провести эту операцию аккуратно.
Вынуть бензонасос из модуля и отсоединить от него фильтр. Бензонасос будет выходить с усилием из-за наличия резиновых уплотнительных колец. Важно не потерять и не повредить кольца, которые обеспечивают сохранение давления при подаче топлива.
Теперь можно поменять фильтр тонкой очистки. Корпус модуля и фильтр грубой очистки продуваем сжатым воздухом.
Произвести сборку и установку модуля в обратной последовательности.

Замена фильтра на Королла 120 хетчбэк

На машине с кузовом хетчбэк 2006 года топливный фильтр установлен по-другому, так что процедура замены имеет ряд нюансов. Также такая схема применялась на всех 120-х Короллах английской сборки.

Последовательность действий при замене:

Лючок модуля крепится на четырёх болтах под крестообразную отвёртку.
Сам модуль плотно вставлен в корпус бака, для его снятия применяется специальный съёмник.
Модуль имеет совершенной иной внешний вид. Для его разбора необходимо сначала отсоединить шланг у основания модуля. Шланг можно снять только после предварительного нагрева феном.
Сам фильтр с насосом находится внутри стакана модуля и крепится на трёх защёлках.
Для доступа к фильтру необходимо снять датчик топлива.
Фильтр можно снять с крышки модуля только в нагретом феном состоянии. Топливные трубки придётся срезать

Важно запомнить которая из трубок фильтра является входящей, а какая выходящей, поскольку никакой маркировки на корпусе нет.
Выдавить болтом 17 мм насос из фильтра.
Установить новый фильтр Toyota 23300–0D020 (или аналог Masuma MFF-T116) и смонтировать новые трубки между фильтром и насосом. Трубки должны быть легко сгибаемыми, поскольку в баке половины насоса находятся в поджатом состоянии.
Фильтр грубой очистки находится в стакане и просто промывается средством для очистки карбюраторов.
Дальнейшую сборку и установку проводим в обратном порядке.

Немаловажным моментом в работе является обеспечение герметичности посадки новых трубок на штуцера. Качество работы лучше проверить до установки модуля в бак при помощи насоса и мыльного раствора. По ряду отзывов фильтр MFF-T116 одевается на насос неплотно. Ниже ряд фото, поясняющих процедуру замены.

Крышка модуля на болтах Примерная схема съёмника Отсоединение нижней трубки Клипса фиксации фильтра в стакане модуля Подготовленный к снятию крышки модуль Снятие модуля из бака Фильтр с установленным в нём насосом Выдавливание насоса болтом Установка новых трубок Промытый фильтр грубой очистки Собранный модуль с трубками Проверка герметичности мыльным раствором не пройдена

Замена на Corolla 120 кузов

Что понадобится для замены?

Срок эксплуатации ТФ в среднем составляет 50 тысяч км. Но этот пробег рассчитан на японские дороги и срок службы элемента значительно сокращается как минимум в два раза, если вы регулярно ездите по запыленной местности. В общем, все зависит от условий региона, в котором используется ваше транспортное средство. Поэтому на Тойоте лучше производить замену ТФ не реже, чем каждые 25 тысяч км пробега. Итак, если вы поняли, что подошло время замены очистительного элемента топливной системы, то заранее нужно подготовить:

• непосредственно топливный фильтр. Оригинальный ТФ для Короллы в сборе будет стоить не менее 4 тысяч рублей (около 1 тысячи гривен), в то время как фильтр китайского производства обойдется в 2 500 рублей (около 700 гривен). Разумеется, на свой авто лучше ставить оригинал, но отечественные автомобилисты давно практикуют установку китайских фильтров, которые зачастую работают не хуже японских;
• два уплотнительных кольца, стоимость которых составляет 200 рублей (50-60 гривен);
• плоскую отвертку или нож;
• крестовую отвертку;
• немного ветоши;
• пылесос;
• емкость для слива топлива из бензонасоса.

Пошаговая инструкция по замене элемента

Итак, приступаем к замене ТФ на вашей Тойоте Королле в 120-м кузове 2007 и 2008 годов выпуска.

В первую очередь демонтируем задние сидения вашего авто и снимаем обивку салона, находящуюся под сидениями.
Вашему взору представляется крышка бензонасоса.
Берем нож или плоскую отвертку и аккуратно (очень аккуратно — пластиковая крышка хрупкая) поддеваем ее и отодвигаем в сторону

Если снять не получается, то при помощи ножа нужно соскрести слой герметика, на котором держится крышка бензобака.
Демонтируем крышку.
Берем заранее подготовленную емкость и очень осторожно отсоединяем шланги (из них может политься бензин, около 200 грамм).
Видим очень запыленную крышку нашего фильтра, ее нужно пропылесосить, чтобы пыль не попала в бак.. Берем крестообразную отвертку и откручиваем восемь болтов, на которых держится крышка ТФ.
Перед тем, как приступить к демонтажу ТФ, когда трубки уже отсоединены, автомобиль необходимо завести

Ждем несколько минут, пока машина сама не заглохнет. Когда это произошло, заводи ее еще раз и повторяем процедуру. Таким образом из системы уйдет весь бензин.
Теперь снимаем клеммы аккумулятора.
Снимаем топливный насос, приступаем к его визуальному осмотру. В первую очередь по сеточке (это элемент грубой очистки системы) смотрим, насколько сильно она загрязнена

Берем крестообразную отвертку и откручиваем восемь болтов, на которых держится крышка ТФ.
Перед тем, как приступить к демонтажу ТФ, когда трубки уже отсоединены, автомобиль необходимо завести. Ждем несколько минут, пока машина сама не заглохнет. Когда это произошло, заводи ее еще раз и повторяем процедуру. Таким образом из системы уйдет весь бензин.
Теперь снимаем клеммы аккумулятора.
Снимаем топливный насос, приступаем к его визуальному осмотру. В первую очередь по сеточке (это элемент грубой очистки системы) смотрим, насколько сильно она загрязнена.

Бензонасос Короллы в 120-м кузове
Затем приступаем к разбору бензонасоса, чтобы получить доступ к элементу тонкой очистки и осуществить замену обоих расходных компонентов.
Для начала нужно демонтировать поплавок.
Когда поплавок снят, демонтируем фильтр грубой очистки, а затем — элемент тонкой очистки.

ТФ Corolla в 120-м кузове
Если вы не купили резиновые прокладки, то их ни в коем случае нельзя терять.
Берем новый фильтр, устанавливаем его в бензобак и собираем все в обратной последовательности.
Важно помнить, что на новый фильтр нужно установить старую сетку и поплавок.

Фильтр на других Короллах

На Королле с кузовом 100 фильтр расположен в моторном отсеке. Для его замены необходимо снять резиновый патрубок подачи воздуха от фильтра к модулю дроссельной заслонки. Патрубок зафиксирован обычными винтовыми хомутами с гайкой 10 мм. К фильтру подходит топливная трубка, закреплённая гайкой на 17 мм, сам фильтр закреплён на кузове двумя болтами 10 мм. Нижний шланг подвода топлива можно открутить через отверстие для рулевых тяг в левой арке. Давления в системе нет, поэтому течь бензина будет незначительной. После этого можно установить новый фильтр (часто используется самый дешёвый SCT ST 780). Аналогичная система фильтрации использована и на Короллах модели 110.

Ещё одним вариантом является праворульная модель 121 Королла Филдер, которая может быть с передним или с полным приводом. Расположение модуля на ней аналогично модели 120, но только на машинах с полным приводом. На таких комплектациях справа установлен дополнительный датчик топлива. При этом сам модуль имеет всего одну трубку. На машинах с передним приводом модуль установлен по центру кузова и к нему идут две трубки.

При вынимании модуля из бака необходимо снять дополнительную трубку забора топлива из второй секции бака. Эта трубка есть только на полноприводных Филдерах. На переднеприводной машине там стоит обычный клапан регулятора давления.

Тойота Королла — настоящий бестселлер общемировой автоиндустрии. На данный момент эта модель японского производства внесена в Книгу Рекордом Гиннеса, как самый продаваемый автомобиль на нашей планете. Во многом такой успех к Королле пришёл благодаря её надёжности, неприхотливости и неплохим характеристикам. Однако, даже беря в расчёт эти тезисы, нельзя исключать одного — модель, как и любая другая, требует периодического обслуживания. В сегодняшнем материале наш ресурс решил более подробно рассмотреть один из видов ТО Тойоты Короллы в кузовах 120 и 150, касающийся замены топливного фильтра.

Выбор топливного фильтра на Toyota Corolla

Для поиска неоригинальных заменителей нужно ориентироваться на следующие номера заводских сборок:

• 120 кузов, выпуск с января 2002 года по июнь 2004 – 77024-12010
• 120 кузов, выпуск с июня 2004 по февраль 2007 – 77024-02040
• 150 кузов – 77024-12030

Кардинальное отличие здесь в цене: оригинальные фильтры на 120 кузов стоят около 1500 рублей, в то время как для 150 кузова цена переваливает за 4 тысячи. Поэтому неудивительно, что именно для этой модели есть более доступный неоригинал в виде JS Asakashi FS21001 и Masuma MFF-T138.

Для 120 же кузова неоригинальные фильтры найти трудно, но и цена оригинала не так велика.

Также понадобится уплотнительное кольцо фильтра – его номер 90301-04012.

Замена топливного фильтра тойота королла 150 кузов: артикул

Как оказалось у Тойота Королла в 150 кузове топливный фильтр располагается не под задним колесом, как у других современных транспортных средств, а непосредственно в топливном баке, что доставляет массу неприятностей владельцам, которые готовы самостоятельно сменить забитый элемент.

Процесс замены топливного фильтра на Тойота Королла e150

Топливный фильтр.

Процесс смены топливного фильтра у Toyota Corolla E150 достаточно тяжёлый и трудоёмкий, поэтому, тем, кто не уверен в своих силах, рекомендуется обратиться в автосервис к специалистам.

Месторасположение фильтра достаточно специфическое – непосредственно в топливном баке транспортного средства, поэтому придётся проделать огромную работу, чтобы его заменить.

Алгоритм

Итак, приступаем сразу к проведению процесса:

1. Первым делом необходимо обесточить транспортное средство. Для этого с АКБ удаляется минусовая клемма.
2. Далее, будет необходимо демонтировать заднее сиденье.

   Топливный фильтр располагается в бензобаке, который под задними сиденьями.

3. Теперь удаляем крышку, закрывающую доступ к топливному баку. Добравшись до заглушки бака…
4. Отсоединяем колодку проводов питания бензинового насоса.

   Отсоединяем проводку бензонасоса.

5. Очищаем поверхность пластиковой крышки топливного резервуара. Стравливаем давление в системе и отсоединяем трубки подвода и отвода топлива. Тряпочкой очищаем крышку доступа в топливный бак. Снимаем трубки подачи топлива.
6. Фиксирующая крышка снимается при помощи поворачивания против часовой стрелки.

   Откручиваем фиксирующую крышку.

7. Снимаем её, вместе топливным насосом и фильтром. Вынимаем насос вместе с фильтром. Вот так выглядит доступ в топливный бак.
8. Теперь необходимо демонтировать сетку и поплавок. Откручиваем элементы, которые понадобятся для установки на новый фильтр.
9. Очищаем сетку-фильтр при помощи жидкости для чистки карбюраторов. Мало кто знает, но лучше нагреть немного жидкость, тогда сетка очистится лучше. Загрязненную сетку-фильтр можно промыть жидкостью для чистки карбюраторов… …или другими специальными средствами. В крайнем случае — заменить.
10. Устанавливаем новый фильтр, на который необходимо обратно надеть сетку и поплавок.

    Проводим сборку узла.

11. Производим сборку узла и установку обратно в топливный бак.

    Подсоединяем трубки и электрику.

Артикулы и выбор изделия

77024-12050 оригинал.

Выбор изделия производится достаточно просто. Кроме оригинального топливного фильтра, существует только один аналог, который, как показывает практика, и берут автомобилисты. Итак, рассмотрим, какие фильтрующие элементы предлагает нам автомобильный рынок:

• Toyota 77024-12050 – оригинальная деталь, которая стоит около 4000 рублей.
• JS Asakashi FS21001 – единственный, представленный на рынке, аналог со стоимость тоже в 4000 рублей.

Заменить топливный фильтр на Toyota Corolla E150 достаточно сложно, поскольку приходится разбирать часть салона и добираться в топливный бак. Так, рекомендуется доверять данную процедуру исполнять автосервисам, во избежания дополнительных неполадок.

Как заменить топливный фильтр на Тойоте Королла, Камри, Рав4

Так как расположение фильтров отличается в зависимости от марки авто, то конкретной инструкции абсолютно для каждого нет. В общем случае она будет включать такие пункты:

1. Определитесь с местом расположения вашего фильтра.

2. В зависимости от места, вам необходимо произвести демонтаж предохранителя топливного насоса.

3. Чтобы предотвратить возможное возгорание, снимите минусовую клемму с аккумулятора.

4. Далее необходимо снять сам фильтр. Крепление может осуществляться непосредственно при помощи болтов или специальных защелок. Для первого случая вам понадобится гаечный ключ, а для второго – обычная шлицевая отвертка. Отсоедините деталь от крепления.

6. Установите новый фильтр аналогично старому. Большинство моделей имеют на корпусе специальную стрелку, которая показывает направление подачи топлива.

7. Подключать бензопровод нужно заранее, чтобы проверить целостность патрубка.

8. Установите на место обратно предохранитель топливного насоса и клемму аккумулятора.

В авто, где фильтр расположен в баке, необходимо производить демонтаж задних сидений, обивки, а уже потом добираться до топливного насоса, в конструкции которого встроен сам фильтр.

Данная методика будет полезна каждому автолюбителю. Обязательно меняйте топливный фильтр при необходимости. Это продлит срок службы машины и обезопасит топливную систему от непредвиденных поломок.

Тойота Королла — настоящий бестселлер общемировой автоиндустрии. На данный момент эта модель японского производства внесена в Книгу Рекордом Гиннеса, как самый продаваемый автомобиль на нашей планете. Во многом такой успех к Королле пришёл благодаря её надёжности, неприхотливости и неплохим характеристикам. Однако, даже беря в расчёт эти тезисы, нельзя исключать одного — модель, как и любая другая, требует периодического обслуживания. В сегодняшнем материале наш ресурс решил более подробно рассмотреть один из видов ТО Тойоты Короллы в кузовах 120 и 150, касающийся замены топливного фильтра.
