Когда и как заменить тросовый привод стояночного тормоза на ваз 2114?

Лада 2114

› Бортжурнал › 067: Замена тросов ручника (стояночного тормоза) Часть 1

Для начала небольшое оступление))

Если бы я знал во сколько нервов и сил мне выльется эта замена тросиков, то я уж точно бы лучше доверил ее сервисменам)) Думаю в первую очередь это касается тех, кто уже 100 лет не лазил ни тросик не подтягивать, ни снимал задние барабаны и у кого всё это дело неслабо так закисло)) Ну или если у вас как и слесарные навыки равняются нулю))) Ладно, не мог не сказать)) А то бог знает сколько крови у меня эти тросы и задние барабаны попили))

Еще кое что. Разделил запись на две части, потому что в одну запись все влезает в очень сжатом виде, а мне хотелось бы подробнее расписать все этапы замены, может кому-нибудь пригодится)) Сам я делал по невнятной инструкции найденной в интернете, скажу сразу, что помогла она мне мало))

Итак, во первых всем всем рекомендую перед покупкой тросов убедится в том, что дело не обойдется обычной подтяжкой тяги ручника, и также обязательно перед покупкой тросов узнать какие именно стоят у вас на авто)) Также очень рекомендую иметь в наличии WD-40 ))

Я об этом не знал и купил тросы заранее. Трос стояночного тормоза ВАЗ 2109, цена 270 р. за пару.

И когда я полез под машину откручивать тягу ручника понял что у меня стоит тяга не для этих тросов, а от ВАЗ 2110))В итоге пришлось ехать обратно в город(благо не очень далеко), чтобы купить эту злосчатную тягу))

Вот она, тяга привода ручного тормоза ВАЗ-2108. Цена: 120р.

Покончив со всей этой суетой и беготнёй полез под машину откручивать старую тягу ручника)) Ручник должен быть полностью опущен перед этим.

Там одна гайка и одна контргайка, обе на 13, откручиваются оочень долго, примерно по 1/16 оборота) Еще и место не очень удобное, прямо над трубой глушителя) Хорошо бы если бы была трещотка с длинной головкой на 13)

Открутив гайки вынимаем тросики.

Затем вынимаем трос из каждого крепления по пути к задним барабанам)

Осторожно откручиваем гайку на 10 ( если честно запамятовал, может и на 8…=), предварительно обильно сбрызнув ее ВДэшкой

В моем конкретном случае это не помогло и одна из двух шпилек почти что сразу обломалась))

Впрочем, на другом колесе все открутилось нормально.

Снимаем проушину, которую прижимала гайка, вытаскиваем трос.

Затем, домкратим машину, снимаем заднее колесо.

Теперь мне предстояло снять барабан)) А я, признаюсь, в жизни ничем подобным не занимался и вообще даже фиг его знает как он там снимается вообще))

Короче походил вокруг да около, поразмышлял и позвонил более опытному товарищу который мне как смог разъяснил что потребуется сделать))

Для начала опять же обильно сбрызгиваем ВДэшкой направляющие для диска, и на само центральное отверстие.

Затем надо каким то образом застопорить барабан. Это может сделать ваш помошник, нажав на педаль тормоза)) В моем случае я забивал плоскую отвертку в щель сзади барабана между ним и ступицей, зажимал и лишь затем откручивал ключом на 12 направляющие.

Затем эти же направляющие я медленно и постепенно вкручивал в другие два отверстия расположенные рядом, это должно помочь «отжать» барабан от ступицы, ниже привожу фото для наглядности.

Одновременно с постепенным заворачиванием направляюших я с задней стороны пробовал отжимать отверткой а также постукивал сзади барабана молоточком))

Видимо «постукивал» достаточно сильно, потому что вскоре кусочек барабана оказался в моей руке))

Так или иначе, но через примерно 20 минут чертов барабан мне поддался))

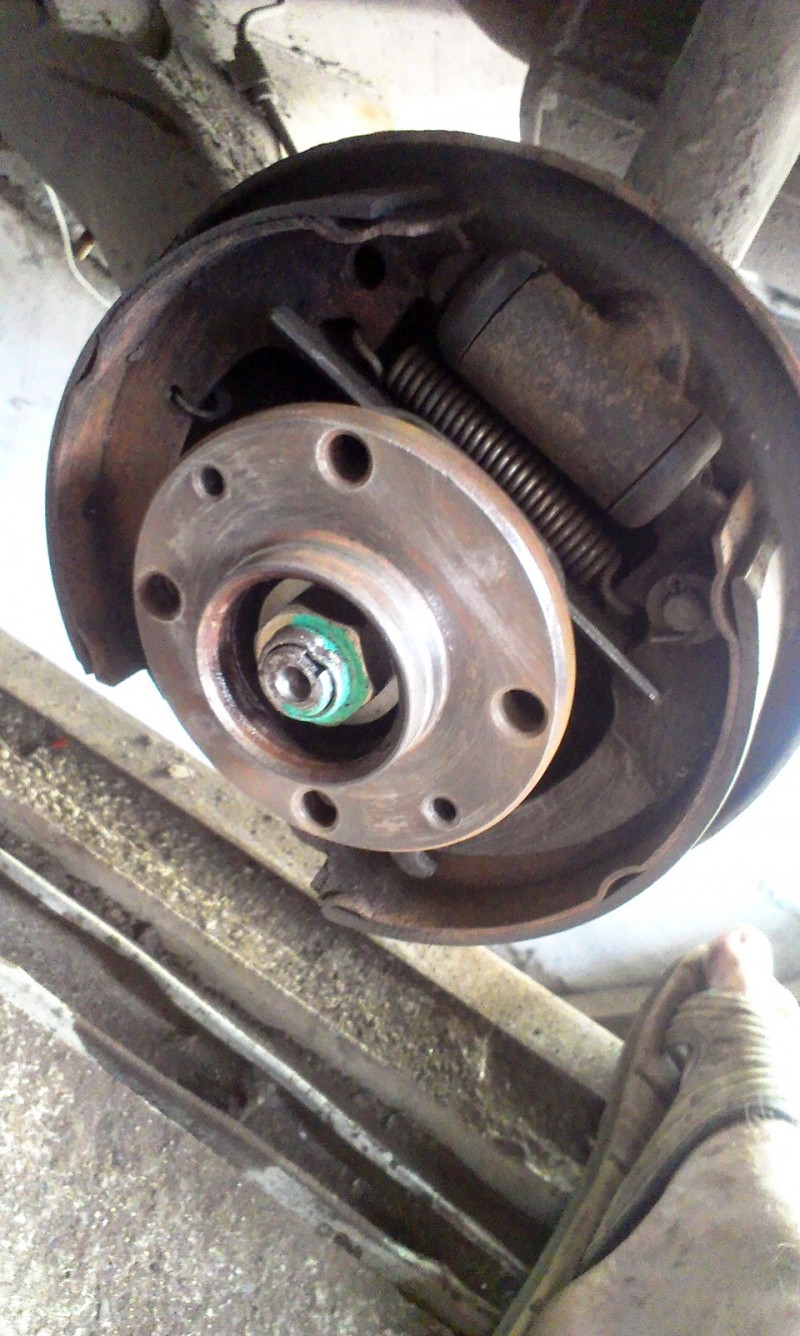

Сняв его наблюдаем ступицу и планки и колодки)) Трос стояночного тормоза я обвел красным.

Он крепится за крючок так называемого рычага привода стояночного тормоза и в моем случае чтобы снять его пришлось с силой прижать этот рычаг отверткой, в то время как я плоскогубцами сдернул трос.

Вытаскиваем трос через отверстие в задней части барабана.

Саму ступицу и внутренности почистил жесткой железной щеткой.

Берем новый трос и продеваем его в отверстие в задней части барабана.

Причины неисправности ручного тормоза

Поломка ручника является не таким уж и редким явлением, где растяжение троса не исключительная проблема. Бывает, что ручник на ВАЗ 2114, 2115, 2113 не держит и после натяжки. Наиболее распространенные причины данного явления мы разберем подробнее.

Ручной тормоз имеет неприхотливое устройство, но и в нем иногда происходят поломки. Причин этому бывает несколько:

1. Износ барабанов.
2. Деформация либо разрыв троса.
3. Изношенные тормозные колодки.

Также могут быть подвержены механическому повреждению либо изношены любые элементы системы стояночного тормоза. Проблема в таких случаях диагностируется на глаз или на СТО. Кроме того, ручник не будет работать, если с рычага спадает тросик. В данном случае можно воспользоваться любым качественным герметиком, который может предотвратить скольжение, или просто подтяните трос стояночного тормоза.

Как подтянуть ручник на ВАЗ 2114

Во время эксплуатации многие элементы тормозной системы изнашиваются. Больше всего страдают тросы. Они могут подвергаться деформации. Также со временем они растягиваются. Что нужно сделать и как подтянуть ручник ваз 2114?

Для того, чтобы отремонтировать ручник, следует сделать следующее:

1. 1. Автомобиль нужно загнать на эстакаду. В качестве альтернативы подойдёт и обычная смотровая яма. Для ремонта следует использовать домкрат.
   2. После того, как это сделано, необходимо установить рычаг коробки передач на 1-ую передачу.
   3. Когда это будет сделано, нужно отпустить ручник.
   4. Теперь пришёл черёд найти самый важный инструмент. Речь идёт о ключе на 13. Понадобится 2 экземпляра.

Ключи на 13

1. 1. После этого следует отправиться под автомобиль и найти глушитель. Сделать это будет проще, если заранее изучить местонахождение этого агрегата по инструкции.
   2. Следующий этап заключается в том, чтобы как можно аккуратнее снять крепления глушителя. Когда это будет сделано, надо снять и крепления коллектора. Если этого не сделать, то дальнейшие шаги по ремонту будут куда сложнее.

Уравниватель тяг ручника

1. 1. Необходимо найти уравнитель тросов. Когда этот агрегат будет найден, нужно ослабить контргайку с помощью первого ключа. Второй ключ понадобится для удержания гайки. Если этого не сделать, то возможно прокручивание.
   2. Теперь пришёл черёд регулировки хода рычага. Затягивание гайки позволяет уменьшить ход рычага, а ослабление гайки увеличивает ход рычага. Нормальным считается ход от двух до шести щелчков.

Регулировка стояночного тормоза

1. После того, как это сделано, остаётся поднять заднюю часть машины с помощью домкрата. Нужно добиться такого положения авто, чтобы колёса висели. После этого можно начать проверку тормозных колодок. Колёса должны быть закреплены как можно надёжнее, иначе возможно возникновение нештатной ситуации.
2. На последнем этапе надо закрутить гайку обратно. После этого следует проверить ручной тормоз на предмет работоспособности.

Проверка ручного тормоза

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика — высокопрочная сталь.

Рекомендуем: Оценочные параметры двигателя

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.

1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

Принцип работы ручного механического тормоза с барабанными тормозами:

1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%!
2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

• Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
• Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
• На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Замена тяги ручника ваз 2110 своими руками

Стояночный тормоз ваз

Стояночный (ручной) тормоз удерживает автомобиль в неподвижном состоянии на уклонах и стоянках. Также он часто используется во время трогания с мест во время остановок на подъемах, чтобы входить в управляемый занос (конечно же, если имеются навыки и опыт использования). Если с этим тормозом возникают проблемы, замена тяги ручника ваз 2110 может помочь. Замена тяги ручника на ваз 2110 – дело ответственное, но вполне выполнимое своими руками.

Причина выхода из строя троса

Замена рычага ручника ваз 2110

Основная причина, по которой ломается тяга ручного тормоза, естественно, заключается в сроке эксплуатации данного тросика. Дело в том, что при использовании трос подвергается постоянным нагрузкам от усилий, приводящих в действие ручной тормоз и из-за того, что он располагается под кузовом ваз, постоянно взаимодействуя с повышенной влажностью, при этом испытывая недостаток смазки. В результате, стальные нити, из которых состоит тросик, просто-напросто перетираются.

Также причиной поломки тросика ручного тормоза ВАЗ 2110 может быть и то, что при эксплуатации износ барабанов и накладок тормозных механизмов правого и левого колес происходит в неравномерном порядке, отчего соответствующие тросы начинают удлиняться на разную величину и ручной тормоз со временем просто перестает работать.

Замена рычага ручника ваз 2110

Стояночный тормоз также может получать механические повреждения после экстренных торможений автомобиля, когда водителем приводятся в действие все тормозные системы. Из-за ослабления наконечников тросика и его затрудненного перемещения в оболочке также возможна поломка, что приводит к необходимости замены тросика. Во всяком случае, вне зависимости от причины возникновения необходимости замены тросика стояночного тормоза, каждый автовладельцу поздно или рано нужно будет столкнуться с данной проблемой.

Трос следует заменять при таких неисправностях:

• ослабление наконечника тросика;
• нарушение целостности нити тросика;
• тяжелое перемещение тросика в оболочке.

Замена троса

Крепление ручного тормоза ваз 2110

Для замены тросика ручного тормоза потребуются следующие инструменты:

• Гаечный ключ «на 10»;
• Два гаечных ключа «на 13»;
• Новый тросик;
• Большая отвертка.

Замена производится в следующем порядке:

• Прежде всего, транспортное средство ставится на ровную поверхность таким образом, чтобы поверхность имела доступ к днищу. Это может быть подъемник или гаражная яма;
• Потом необходимо снять транспортное средство с ручного тормоза, опуская до упора вниз рычаг управления стояночным тормозом;
• Затем снимается тормозной барабан соответствующего колеса.

• Под кузовом транспортного средства отворачивается контргайка и регулировочная гайка ручного тормоза с помощью гаечного ключа «на 13», и с тяги снимается уравнитель;
• После этого наконечник тросика достается из управления;
• Из кронштейна на кузове достается наконечник оболочки тросика;
• Также отгибаются скобы, на которых фиксируется тросик;
• Предварительно снимается задняя тормозная колодка. Между рычагом привода ручного тормоза и колодкой вставляется отвертка, рычаг отводится в переднее положение и от рычага отсоединяется наконечник тросика;
• На балке заднего моста ослабляется гайка фиксации держателя тросика и тросик вынимается из него;
• Затем из пазов кронштейна достается тросик стояночного тормоза;
• После этого тросик протягивается из тормозного щита.

Ваз 2110 замена ручника – смазка

Тросик стояночного тормоза и его установка выполняется в обратной последовательности, при этом необходимо учитывать, что тросики в кронштейне нужно устанавливать крест-накрест. После завершения операций по установке тросика стояночного тормоза следует его отрегулировать.

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

1. Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
2. Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
3. Поставьте рычаг ручника до упора вниз.
4. Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
5. Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
6. Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
7. Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
8. Снимите колодку.
9. От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
10. На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
11. Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
12. Вытягивайте трос из отверстий через тормозные щитки.
13. От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
14. Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
15. Соберите всю разобранную конструкцию колеса.
16. Проложите трос по подвеске через оболочку, и закрепите болты.
17. Подтяните ручник в салоне.
18. Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

• Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
• Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
• Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
• Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Разобранный ручник

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

тросикРоль тормозной системы автомобиля в обеспечении безопасности вряд ли кто может оспорить, а вот значение «ручника» еще многие недооценивают. Некоторые автомобилисты халатно относятся к его техническому состоянию, считая, что в крайнем случае смогут зафиксировать машину на стоянке при помощи включения передачи. При этом они не учитывают, что затянутый ручник также поможет и в критической ситуации на дороге. Поэтому лучше с первых дней контролировать его состояние и вовремя делать ремонт системы.

Рекомендуем: Смазывающие составы для направляющих и суппортов — какие смазки лучше и почему

Почему на ВАЗ 2107 не работает ручник

Как и любая другая деталь или механизм, трос ручника имеет свойство изнашиваться и приходить в негодность. Стояночный тормоз на ВАЗ 2107 включается при помощи рычага, располагающегося в средней части автомобиля между сидением водителя и пассажира.

Периодически трос ручника следует подтягивать, так как он ослабляется, что приводит к снижению эффективности функционирования устройства. Причины, по которым может не функционировать ручник на «семерке», обусловлены следующими факторами:

• Избыточное растяжение троса.
• Повреждение троса.
• Неисправность тормозного механизма в барабанах задних колес.

При продолжительной эксплуатации автомобиля, когда постоянно используется ручной тормоз, владельцы сталкиваются с необходимостью периодически восстанавливать натяжение троса. С течением времени рассматриваемое устройство растягивается, и натягивать его становится некуда. Единственный выход из ситуации – это поменять изделие на новое. Производить работы по замене троса ручника рекомендуется на смотровой яме, но можно обойтись и без нее.

Меняем трос ручника

Замена тросика ручника на автомобиле ВАЗ 2107 начинается с того, что первоначально необходимо демонтировать тормозные барабаны задних колес

После демонтажа тормозных барабанов следует обратить внимание на состояние задних тормозных колодок и рабочих цилиндров. Наличие следов утечки жидкости будет говорить о том, что механизмы также нуждается в ремонте

О том, когда нужно менять трос ручника, каждый владелец своего автомобиля решает в индивидуальном порядке. Все зависит от степени изношенности троса. Процедура замены тросика стояночного тормоза подразделяется на 2 этапа: демонтаж и установка, а также регулировка натяжения.

Алгоритм замены следующий:

1. После того, как задние колеса и тормозные барабаны будут демонтированы, необходимо спуститься в смотровую яму, и отыскать регулировочный шток натяжения. Этот шток оснащается пружиной, которую следует демонтировать при помощи отвертки.
2. Вывинчиваются обе гайки, после чего демонтируется регулировочная планка. Далее осуществляется демонтаж заднего и переднего тросика ручника.
3. Используя гаечный ключ, требуется вывинтить две гайки крепления двух кронштейнов. Эти кронштейны не дают тросику упасть. Под гайками располагаются гровера, которые предотвращают самостоятельное их выкручивание.
4. После этого следует снять задние тормозные барабаны и демонтировать пружинки, посредством которых фиксируются тормозные колодки. Колодки можно также заменить, если они имеют чрезмерную степень износа.
5. Далее необходимо потянуть за тросик, чтобы вывести его из зацепления с кронштейном, в который он упирается.
6. Демонтируются тормозные колодки. Обе колодки на колесе извлекать не нужно. Для замены заднего тросика понадобится извлечь только одну заднюю тормозную колодку.
7. Теперь следует с обратной стороны тормозного щита обеих колес выкрутить по два фиксирующих болта. С их помощью осуществляется фиксирование наконечника троса. После вывинчивания этих двух болтов, следует потянуть за трос, как показано на фото ниже.
8. Используя ключ на 10, необходимо вывинтить кронштейны крепления переднего троса. После вывинчивания болта, следует аккуратно извлечь ролик. Чтобы извлечь ролик, нужно в направлении наконечника прокатить его вперед.
9. Чтобы снять переднюю часть устройства, нужно потянуть за изделие, чтобы вывести его из конструкции кронштейна и промежуточной опоры.
10. Вслед за этим нужно выбраться из ямы, и перейти в салон автомобиля. Ручник при выполнении работ должен находиться в крайнем нижнем положении. В салоне следует вывинтить два винта крепления облицовки рукоятки.
11. Под облицовкой располагается 4 болта, которые следует вывинтить. После их вывинчивания понадобится демонтировать рукоятку вместе с передним тросом.
12. Чтобы отсоединить крепление тросика от рукоятки, понадобится при помощи пассатижей вынуть небольшой шплинт, с помощью которого закреплено устройство к рукоятке ручника.
13. После этого устройство можно полностью демонтировать из автомобиля, а вместо него установить новый тросик. Процесс установки обоих изделий выполняется в порядке обратном снятию. После этого следует закрепить их, и приступить к процедуре регулирования натяжения.

Регулировка ручного тормоза ВАЗ 2107

Регулировку ручного тормоза следует выполнять не только периодически, когда пропадает стояночный тормоз, но еще и после замены тросика. Для того чтобы отрегулировать натяжение тросика, потребуется взять следующие инструменты:

• пассатижи;
• два ключа на 13;
• балончик смазки WD-40.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

1. Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
2. Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
3. Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
4. Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
5. Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
6. Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
7. Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
8. Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
9. В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
10. Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
11. Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
12. Закрутите или открутите контргайку, получив необходимую степень натяжения.

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Этап	Пояснение
Прокрутить колеса после завершения натяжения	Колеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.
Выехать на небольшой уклон, остановиться и включить ручник	То, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

• Ручник не способен выдерживать нужную тягу;
• Барабанные тормозные механизмы перегреваются;
• При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
• Оболочка троса серьезно износилась.

Для проверки работоспособности ручного тормоза достаточно осуществить одно простое действие. Поставьте машину на ровную площадку, включите ручной тормоз, выйдите из автомобиля и попробуйте толкнуть как следует. Если началось движение, трос умер и нуждается в срочной замене.

Рекомендуем: Причины попадания масла в антифриз и их устранение
