Надежность вариатора и его срок службы

Надежность вариатора X Trail на прямую связана с применяемым маслом и частотой его смены. Компания Nissan выпускает оригинальное масло CVT NS-2. Для того, чтобы ремонт бесступенчатой трансмиссии не потребовался раньше отведенного срока замену смазки рекомендуется выполнить при достижении 100 тыс. км.

Так как вариатор RE0F10A применяется на автомобилях причих брендов, для заливки подходят нижеперечисленные масла:

• ELF ELFMATIC CVT;
• Mitsubishi DIA QUEEN CVTF-J1;
• PSA 9735.EF;
• MOPAR CVTF + 4.

Все вышеперечисленные смазки, в том числе и Nissan CVT NS-2, выпускаются на производственных мощностях, которые принадлежат компании Total (ELF) и Idemetsu. Соответственно все эксплуатационные их характеристики идентичны. Поэтому, если предстоит замена масла в вариаторе X Trail рекомендуется приобретать смазку от вышепредставленных брендов, обладающую наименьшей ценой.

При движении ремня вариатора по двум конусам образуется металлическая стружка. Она возникает из-за стирания контактирующих поверхностей. Для предотвращения циркуляции стружки по масленой системе и повреждения абразивными частицами элементов вариатора в его поддоне присутствуют магниты. Они улавливают кусочки металла и задерживают его.

При большом количестве стружки магниты не способны ее удержать. «Свободное плавание» абразивных частиц запускает процесс «повышенного износа вариатора». Это ведет к скорому капитальному ремонту, который может потребоваться при достижении 130 тыс. км.

Для того, чтобы штатные магниты справлялись с возложенной на них функцией их требуется очищать при каждой замене масла. Опытные автовладельцы рекомендуют выполнять чистку не реже раза в 60 тыс. км при пробеге до 100 тыс. км. Если же одометр показывает более 100 тыс. км, чистка магнитов необходима каждые 40 тыс. км. При отсутствии экстремальных нагрузок вариатор без абразивных частиц в смазке способен прослужить 150-350 тыс. км.

При выборе масла важно учитывать, что компания Jatco не производит никаких оригинальных трансмиссионных жидкостей. На автосборочные конвейеры Nissan вариаторы поставляются без залитой смазки

При старом загрязненном масле для нормальной работы бесступенчатой трансмиссии электроника принудительно поднимает давление смазки

Поэтому после заливки новой трансмиссионной жидкости важно сделать сброс. В противном случае вариатор будет работать с повышенным давлением масла, что негативно скажется на ресурсе его основных элементов

Попал на ремонт вариатора X-trail T31 2007 2.5 (169)

Приобрел 3 недели назад x-trail вышеупомянутый (в теме сообщения) на вариаторе. До него ездил только на механике. Проехал 1-ю тысячу километров и внезапно пришел варику конец. Перед покупкой отдавал себе отчет в том, что рано или поздно полюбому придется его чинить, но не ожидал что так скоро.

Симптомы поломки:

1. До поломки симптомов было два по моим наблюдениям — изредка на очень короткое мгновенье перед ускорением машина как бы пробуксовывала с ярко выраженным звуком (тыр тыр), как будто машина начинает глохнуть но все же не глохнет.

2. И наблюдал такую ситуацию, когда едешь 80 и нажимаешь на газ для ускорения, то стрелка на тахометре сначала подпрыгивала примерно до 4000 оборотов и когда уже набрал 100-120 км, то стрелка уже возвращалась на уровень до 2000-2500 оборотов и при этом как бы толчок небольшой ощущался. Не знаю может быть для вариатора это нормально, возможно в этот момент коробка переходила на повышенную передачу.

За день до окончательного понимания что коробке настал конец, характерные толчки достаточно сильные наблюдались, когда стрелка на тахометре доходила до отметки 2000 оборотов, при дальнейшей раскрутки двигателя толчки прекращались и машина ехала нормально.

У меня на механике была похожая ситуация, когда начинаешь ускоряться машина как бы начинает глохнуть с характерными толчками двигателя ты даешь больше газа и она начинает уже ехать. Устранил этот симптом заменой свечей. Сначала думал что причина в том же. В день поломки поехал за город и по пути планировал купить и поменять свечи. Свечи поменял поехал дальше и благо не далеко уехал от города, как после очередных толчков, загорелся чек. После чего решил возвращаться и пока ехал до ближайшего разворота как раз была пробка, коробка перешла в аварийный режим, машина практически не реагировала на педаль газа и еле ехала. Заглушил машину, встал на аварийку. Думал вызывать эвакуатор. Попробовал через пару минут завестись, вроде машина поехала, чек при этом горел. В общем развернулся потихоньку и поехал обратно 60-70 км, при этом наблюдая чтобы стрелка тахометра не поднималась выше 1800 оборотов, иначе опять удары и аварийный режим.

Заехал рядом с домом в обычный сервис, чтобы прочитали ошибку. Сканер показал ошибку соленоида и низкого давления в коробке. Мастер приемщик предложил заменить масло в коробке для устранения ошибок, мол скорей всего не качественное масло, ну я согласился. После замены мастер потестил машину на территории сервиса, отзвонился и говорит что толков никаких не наблюдается чек не горит все нормально. Я приехал забрать машину, и решил сам прокатится по городу, в общем после первых 5 минут все повторилось с дерганьем и чеком. Приехал обратно в сервис, тут уже сказали, что проблема внутри коробки и это не в их компетенции.

При симптомах или при аналогичной ситуации с коробкой не тратьте время и деньги на обычный сервис. Ищите и обращайтесь сразу в профильный где занимаются акпп и вариаторами.

Поиск сервиса

Стал искать кому отдать машину в ремонт. Нашел много сервисов в интренете составил для себя список. Стал читать отзвывы и некоторые сразу отсеялись. Вторым критерием стал месторасположение удобное для меня, еще половина отсеялась. После чего остановился на двух, в первом меня сориентировали по стоимости от 70 до 150 тыс. руб. и по сроками не 2 недели, а может и больше в зависимости от того есть ли у них запчасти в наличии. Мне этот вариант не подошел, т.к. горят на подоконниках и балконе саженцы с деревьями. нужно гораздо быстрее… В итоге отдал машину в сервис (repakpp) на ст. м. Авиамоторная на ул. Фрезер. У конторы несколько сайтов, внешне ничем не примечательных, на сайтах нигде не указан адрес ул. Фрезер. Еще при общении с менеджером оказалось, что все необходимые запчасти которые могут потребоваться для замены у них в наличии и срок ремонта 3-7 дней. Прислали эвакуатор, вчера отвез в сервис. В связи с праздниками договорились на понедельник, они сделаю диагностику позвонят и по моему приезду при мне сделают разбор и дефектовку коробки после чего вскрытие покажет в какую стоимость и сроки обойдется ремонт. Заключили типовой договор, оставил ключи и стс. Во вторник поеду, после продолжу тему.

Прибереги нервишки

В ходовой части нового «Икстрейла» революций также не было; не любят японцы портить то, что и так работает. От того и слабые места схожи с теми, что уже известны давным-давно. Одно из таких – сайлентблоки переднего подрамника и рычагов. К 100 ткм вся эта резинотехническая братва обычно сменяется полностью, либо уже требует срочной ротации. Примерно столько же крутятся ступичные подшипники и маячат стойки стабилизатора.

Конструктивно подвеска Хитрилы почти не поменялась, в прочем, как и слабые места ходовой

Потрескавшийся и просевший сайлентблок подрамника

Как бы это странно не звучало, поломки ходовой части беспокоят владельцев Nissan X-Trail меньше всего. Зато скрипы… Со скрипами беда. Никаких звуков не происходит только при движении по прямой. Со временем на неровностях начинают скрипеть отбойники передних амортизаторов, а в поворотах пищать пыльник рулевого вала на выходе в моторный отсек. Если в разгар «болезни» одновременно едешь по ямам и поворачиваешь, то, как говорят сами пользователи: «Застрелиться можно», «Позор на весь двор». С технической точки зрения ничего плохого при этом не происходит, а вот психику подрывает конкретно. Приходится раз в месяц смазывать, либо менять резинки на новые.

Скрип отбойников амортизаторов – исключительно проблема благозвучия

Зато в задней многорычажке тишина и спокойствие как минимум на протяжении 200 000 километров.

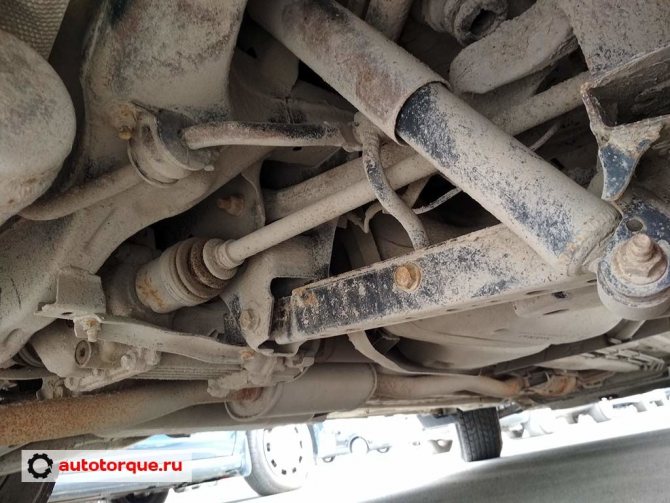

Задняя подвеска Nissan X-Trail T32

Тип вариатора и ресурс его работы

На внедорожнике Nissan X-Trail может быть установлен один из двух видов : RE0F06A или RE0F10A (JF011E). Последние ставятся на Ниссан Икс-Трейл и Кашкай J10. В чем отличие этих типов вариаторных КПП? В первую очередь — это большой технологический процесс во время производства механической части.

Внедорожник Ниссан Х-Трейл

Усовершенствованная версия CVT (RE0F10A) отличается от предшественника тем, что шкивы вариатора легче, а ведущий шкив стал однопоршневым. Инженеры предприятия повысили давление в контуре ведущего шкива до 60 кг/см. Отметим улучшенную внешнюю частоту обработки, что уменьшает вероятность адгезии трансмиссионной жидкости и ее вспенивания.

В системе был расширен диапазон передаточных показателей, полностью переделана система гидравлического управления. Чтобы снизить потери, давление регулируется на ведущем и ведомом шкиве независимо друг от друга. До этого регулировка давления происходила на обоих шкивах. В структуре агрегата появился цепной привод в результате переноса масляного насоса в поддон.

Обслуживание

Вкратце о нюансах, которые надо учесть при обслуживании модели Икс Трейл с CVT.

Диагностика

Для выявления неисправностей в работе вариаторной трансмиссии желательно воспользоваться компьютерной диагностикой с помощью ноутбука и специального ПО. Коды ошибок, полученные в результате проверки, надо расшифровать и определить поломку.

Необходимо произвести более детальную диагностику вариаторной трансмиссии, если масло в нем слишком темное или от него доносится запах гари. В результате ремонта потребуется также промывка агрегата. Если диагностика показала наличие продуктов износа в коробке передач, то потребуется замена радиаторного устройства и промывка его магистралей.

Канал «Сервис, ремонт, диагностика Ниссан» в своем видео показал процесс диагностики и ремонта вариаторной трансмиссии в Х Трейле.

Замена масла и фильтра

Какие нюансы следует учесть при замене смазки:

1. Если выполняете процедуру замены трансмиссионного масла в гаражных условиях, то для залива используйте только оригинальный продукт CVTF+4. По данным производителя, применение других смазочных веществ может привести к неисправностям в работе трансмиссии. Специалисты рекомендуют выполнять и замену фильтрующего устройства при смене смазки.
2. Будьте осторожны при заливе жидкости, чтобы не перелить ее. Если уровень смазки будет выше нормы, это приведет к увеличению давления в коробке передач. В итоге автовладелец столкнется с проблемой выдавливания пробки и отверстия, что станет причиной утечки расходного материала. При такой проблеме могут возникнуть скрипы в работе трансмиссии, однако из-за хорошей шумоизоляции салона транспортного средства водитель их не услышит.
3. Всегда следите за уровнем смазки в системе. Если коробка передач функционирует без смазочного вещества из-за утечки, то она выйдет из строя уже через полчаса при работе на «сухую». Восстановление агрегата будет невозможным.

Канал АКПП Технология Ремонта в своем ролике показал, как самостоятельно можно восстановить работоспособность вариаторной трансмиссии в ниссан Х Трейл.

Какой вариатор установлен на X-Trail

Модели этого внедорожника Т31 и Т32 имеют вариаторные коробки Jatco типа RE0F06A или RE0F10A (JF011E). Они имеют высокую надежность и могут работать практически в любых условиях, даже с силовыми агрегатами высокой мощности. Радует и срок службы таких вариаторов.

Производитель Nissan заверяет, что вариатор без проблем пройдет 100 000 км до первого серьезного ТО. Однако, чтобы устройство работало как можно дольше, о своевременном обслуживании забывать не стоит.

Когда вариатор Nissan X-Trail Т31 используют, соблюдая все требования, он демонстрирует отличные показатели. В этом случае и замены основных узлов не потребуется. Они просто не изнашиваются. Нужно лишь ежегодно менять цепь и ездить на диагностику авто раз в 6 месяцев.

Вариаторы любых автомобилей устроены таким образом, что клиноременная передача является основой всей конструкции. С помощью шагового мотора расстояние между шкивами корректируется. В результате меняется передаточное число коробки переключения скоростей. Для регулировки задней передачи используются планетарные шестерни.

К основным частями корпуса можно отнести:

• шкивы;
• стальной ремень;
• соленоиды и клапаны CVT;
• планетарные шестерни;
• муфты заднего хода и режима «Драйв»;
• контролирующий блок;
• помпу высокого давления.

В целом, вариатор очень похож на привод самого обычного велосипеда, который имеет ведомую и ведущую «звездочки», объединенные цепью. В машинах вместо «звездочек» используются шкивы, а вместо цепи – ремень.

Шкив коробки передач соединен с двигателем-муфтой. При этом стальной ремень создает усилие для того, чтобы во время работы вторичный вал выталкивал первичный. Сам ремень выполнен из стальной ленты и специальных элементов.

Обзор вариатора Nissan X-Trail

История

Бесступенчатая передача – идея отнюдь не новая, и была известна еще в средневековье. В частности, ее отражал в своих чертежах Леонардо да Винчи. И коробка CVT воплощает эти идеи в современном, высокотехнологичном исполнении.

Вариатор Jatco на Ниссан Х Трейл начали ставить около 10 лет назад, и с тех пор производителем, автосервисами и автомобилистами уже накоплен солидный опыт по эксплуатации этих коробок, ремонту и устранению различных проблем.

Устройство коробки

В основе вариатора Ниссан лежит принцип клиноременной передачи: в коробке имеются состоящие из двух конусов шкивы, соединенные специальным ремнем, который и отвечает за передачу крутящего момента. Передаточное число коробки меняется за счет изменения расстояния между ведущим и ведомым шкивами, чем занимается специальный шаговый мотор коробки. Кроме того, в состав коробки CVT входят планетарные шестерни, отвечающие ща включение задней передачи.

В корпусе коробки CVT от Jatco скрыто несколько основных элементов:

• вариаторные шкивы;
• соединяющий их стальной ремень;
• клапаны и соленоиды коробки;
• планетарные шестерни;
• пакеты муфт для заднего хода и режима Drive коробки;
• помпа высокого давления;
• контрольный блок коробки.

Крайне упрощенно вариатор можно сравнить с цепным велосипедным приводом, где есть ведущая и ведомая звездочки, соединенные цепью, только вместо звездочек – шкивы, а вместо цепи – ремень коробки.

Входной шкив коробки имеет соединение с двигателем в виде муфты, всегда работающей в режиме D. Вторичный вал коробки при работе толкается первичным за счет передаваемого специальным ремнем усилия.

Ремень коробки состоит из множества соединенных друг с другом плотной стальной лентой стальных же сегментов.

Предполагается, что ремень коробки мало подвержен износу, поскольку сталь очень прочная и не сжимается. Весь ременной элемент коробки работает как одно стальное тело, передающее крутящий момент.

Если нужно изменить передаточное число, модуль контроля трансмиссии (TCM) изменяет расстояние между шкивами коробки, в результате чего:

• первичный шкив коробки вращается медленнее – передача понижается;
• быстрее – повышается.

Если нужно переключиться на задний ход, задействуется планетарная передача коробки (в обычном режиме движения она пассивна). При этом возможность смены передаточного коэффициента коробкой заблокирована в целях безопасности – чтобы избежать случайного разгона при движении задним ходом.

Номинальное давление, развиваемое масляной помпой коробки – 55 бар, а максимально возможное – до 60. В коробке CVT применяется несколько регуляторов, обеспечивающих показатели:

• максимум 4 бар – для смазочно-охладительной системы коробки;
• до 10 бар – для блока гидротрансформатора;
• до 15 бар – для сцеплений коробки.

Подробное описание замены масла в CVT

фильтр тонкой очистки 31726-3XX0A

Замена масла в вариаторе Ниссан Икстрейл т32 существенно упростилась за счет того, что фильтр тонкой очистки смонтирован со стороны мотора. Снимать колесо и подкрылок с водительской стороны, убирать АКБ больше не нужно. Доступ к крышке открыт, если спуститься в смотровую яму, или встать под авто, поднятом на подъемном устройстве. Фильтр можно менять чаще и самостоятельно. Каковы особенности замены масла в бесступенчатой трансмиссии кроссовера х-Трейл т32, и какова последовательность действий?

шланг, идущий от радиатора к коробке и фильтр тонкой очистки (ссылка на источник фото)

Проверка уровня

Проверку уровня масла в вариаторе Ниссан Х-Трейл т32 организуют на прогретом автомобиле. В зимний сезон для достижения отметки в 50-60 градусов придется проехать порядка 25 км, летом достаточно 10 км. Горячему маслу нужно дать немного остыть. Кроссовер необходимо выставить строго горизонтально, мотор при этом нужно оставить включенным.

Новый вариатор Nissan x-Trail T32, слева виден маслоохладитель с заглушками (ссылка на источник фото)

Нюанс модели Ниссан х-Трейл т32 в том, что щуп конструктивно не предусмотрен, вместо него стоит обыкновенная заглушка. По этой причине проверка уровня осложняется. Самый простой вариант здесь — обратиться в сервис, но есть способ самостоятельной проверки уровня масла в вариаторе.

Проверка:

1. Коробка х-Трейл т32 прогревается до 40 градусов.
2. Откручивается пробка, должно политься масло.
3. Если смазка не вытекает тонкой струей, требуется доливка (до появления струи трансмиссионной жидкости).
4. Пробка ставится назад.

Сливаем старую смазку

Вариатор без поддона (ссылка на источник фото)

Первый этап замены смазывающей жидкости на автомобиле Ниссан х-Трейл т32 подразумевает слив отработанной трансмиссионной жидкости. Алгоритм действий такой:

1. Снимается защита, за которой расположены все интересующие детали трансмиссии (на авто этой модели не нужно демонтировать подкрылок, подлезать под аккумулятор и т.д.).
2. Демонтируется шланг, идущий от радиатора к коробке. Причем образовавшееся отверстие необходимо заглушить. Для этого подойдет небольшой кусочек шланга, заглушенного болтом.

3. Снятый шланг нужно продлить (достаточно 30 см) и опустить край в минимум 5-литровую емкость.

4. Двигатель запускается и через шланг начинает течь масло. Глушить мотор нужно тогда, когда масляный насос начнет захватывать воздух (этот звук не перепутать с другими). Сольется приблизительно 4 литра смазки.
5. В поддоне также останется смазка, которую нужно слить. Затем откручивается крепеж, удерживающий поддон. Причем передние болты имеет смысл не откручивать. Когда поддон отойдет сзади, выльется еще немного масла. После чего завершается демонтаж.
6. На крышке фильтра также стоит крепеж, который необходимо открутить. Выйдет еще немного смазки.

Таким образом проводится предварительный (сливной) этап замены масла в вариаторе Nissan X-Trail t32.

Меняем фильтры и завершаем работу

Поддон вариатора до и после чистки (ссылка на источник фото)

Масляный фильтр тонкой очистки на кроссовере Ниссан х-Трейл т32 подлежит замене. Фильтр грубой очистки можно промыть, но лучше все-таки заменить его на новый. Вопрос остается на усмотрение водителя. Перед сбором конструкции необходимо тщательно промыть поддон, очистить магниты от металлической стружки. Прокладку стоит поменять, но если она в хорошем состоянии, можно временно оставить. Перед прикручиванием поддона, его нужно обезжирить, аналогичные действия проводятся и на плоскости коробки, куда будет примыкать прокладка.

фильтр грубой очистки (ссылка на источник фото)

Крепеж подтягивается без значительных усилий. Свежее масло вливается в х-Трейл через заливную трубку (ту, в которой на предыдущих моделях стоял щуп). Под шланг ставится еще одна емкость, запускается ДВС (лучше выполнять действия с помощником). Рычагом вариатора нужно провести по всем положениям от P до R с 5-секундной задержкой. Глушится ДВС, когда раздается характерный звук захватывающего воздух насоса. В итоге в емкости оказывается смешанная жидкость (из трубки должна пойти чистая).

заливная трубка (ссылка на источник фото)

Трубка возвращается на место. В вариатор заливается свежее масло из второй канистры. Мотор кроссовера Ниссан Х-Трейл т32 заводится и прогревается до рабочей температуры. Во время прогрева можно проверить вариатор на предмет утечек. Когда прогрев заканчивается, рычаг остается в положении P, мотор не глушится и наступает этап проверки уровня масла. Действия те же — откручивается пробка, из отверстия должна пойти свежая трансмиссионная жидкость зеленого цвета.

Клиноременный вариатор

Для начала рассмотрим устройство клиноременного вариатора, как одной из самых перспективных КПП в будущем. Такой тип вариатора представляет собой соединенные ремнем шкивы и, собственно, все.

Простота конструкции, ее дешевизна и весьма неплохая надежность – все это плюсы клиноременного вариатора, добавьте сюда максимальную эффективность работы двигателя, да еще и обеспечивает экономию топлива по сравнению с механической КПП и АКПП при одинаковой динамике езды.

Полагаю, теперь понятно, почему вариаторам прочат отличное будущее. Но не все так безоблачно. Есть в вариаторе проблемы, которые решаются до сих пор…

Надежность ремня

Ремень испытывает большие нагрузки, поэтому он должен быть очень прочным. До недавнего времени ремень для вариаторов изготавливался так же, как и все остальные ремни, используемые в двигателе для привода различных систем, он был матерчато-резиновым.

Естественно, что он не мог долго воспринимать серьезные нагрузки. Ремень растягивался, рвался довольно быстро, поэтому вариаторы ставили только на маломощные двигатели.

Но потом придумали стальной клиновидный ремень и ремень в виде цепи, что позволило использовать вариаторы на довольно мощных автомобилях, например, Nissan выпускает с вариаторами автомобили с мощностью двигателя 262 л.с., что для большинства автолюбителей, учитывая наши налоги на автомобиль, запредельная мечта.

Устройство стального ремня для вариатора

Вариаторная цепь

Высокий температурный режим работы

Зацепление ремня и шкивов в вариативной коробке происходит за счет сил трения, а это, как все мы знаем, приводит к повышению температуры.

До сравнительно недавнего времени не было технологий, чтобы сделать шкивы и стальной ремень достаточно прочными, чтобы они не разрушались в местах контакта.

В добавок к этому было изобретено специальное масло, которое не снижает трение, а наоборот, увеличивает его. Это необходимо для того, чтобы ремень не проскальзывал, а цеплялся за шкивы.

Помимо этого высокая температура оказывает негативное воздействие на электронный блок управления и частенько, к сожалению, выводит его из строя.

Очень много грязи

Ввиду того, что в вариаторе постоянно трутся с большим усилием ремень и шкивы, то очень быстро накапливаются частички металла, которые сильно загрязняют масло.

Грязное масло, как вы понимаете, начинает разрушать, по сути, всю коробку. Эта проблема решается установкой фильтров, очищающих масло.

Пока вариаторы все же уступают в надежности механике и автоматам, но, тем не менее, компании не прекращают попыток усовершенствовать их, поскольку уж очень заманчивы их плюсы.

Вариаторы, которые сейчас устанавливаются на Nissan при умеренной езде и своевременном техническом обслуживании способны проходить 200.000 км, что не так уж и мало, если разобраться.

Итак, вернемся к работе вариатора клиноременного типа…

Шкивы образуется дисками конической формы, способными совершать движения на сближение/расхождение, с целью изменения диаметра шкива. Диски приводятся в движение вдоль вала гидроцилиндром.

Для соединения шкивов применяется клиновидный ремень, состоящий из тонких полос, изготовленных из металла и связанных между собой специальными пластинками. Вращающий момент достигается благодаря трению, которое возникает между поверхностями шкива и ремня.

На колеса в современных вариаторах вращение передается с помощью гидротрансформатора и  дифференциала.

Включение задней передачи на вариаторе выполняется при помощи планетарки заднего хода. Блок управления предназначен для реализации основных функций вариаторной КПП – управления сцеплением, осуществления контроля над работой редуктора, изменения положения шкивов с учетом рабочих режимов двигателя.

Как уже ранее упоминалось, различают два вида приводных вариаторов – клиноременный и клиноцепной.

Клиноцепной вариатор оснащается цепью, состоящей из металлических звеньев (или пластин), соединенных осями клиновидной формы. Подобная конструкция цепи является более гибкой и эффективной для преобразования и передачи вращательного момента на колеса.

Если в клиноременном вариаторе, вращение колес обеспечивается за счет толкательного усилия, то в клиноцепном вариаторе – благодаря тянущему усилию.

Клиноцепные вариаторы использует на своих автомобилях Audi и Subaru.
