Плавкие предохранители

Создание индикатора перегорания

На рынке есть специальные предохранители, которые предназначаются для автомобилей. Они оборудованы индикатором неисправности. Непосредственно в корпусе устройства установлена маленькая лампа накаливания или же светодиод. Индикация начинается тогда, когда происходит перегорание предохранителя. Такое устройство можно сделать и самостоятельно.

Чтобы это выполнить, необходимо подключить через параллельное соединение к контактам защитного устройства какой-либо светодиод. Делать это нужно через миниатюрную лампочку, которая должна работать от напряжения в 12 вольт. Также можно применять токоограничивающий резистор.

Индикатор устанавливается непосредственно в корпусе или же сбоку, на колодке держателя. Лучше выбирать второй вариант, потому что во время замены отсекающего устройства сам индикатор не нужно будет перемещать. Следует помнить, что он не будет гореть при испорченном предохранителе, если к нему не подведена нагрузка.

Индикация может работать и на устройствах, функционирующих от бытовой электрической сети в 220 вольт. Для этого необходимо использовать резистор со значениями сопротивления до 500 кОм. Также, чтобы защитить светодиод, нужно в схему добавить любой диод, который рассчитан на обратное напряжение со значениями от 300 вольт. В этом случае отлично подходит устройство от отечественного производителя КД109Б.

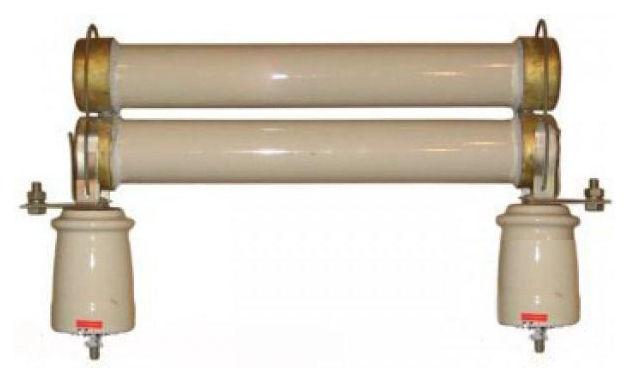

Высоковольтные предохранители

Применение предохранителей для защиты электроустановок высокого напряжения значительно упрощает и удешевляет их конструкцию. Альтернативой этому является устройство полноценной релейной защиты. А для ее работы требуются датчики: трансформаторы тока и трансформаторы напряжения. Их задача – снизить измеряемые величины до безопасных значений, с которыми могут работать реле и микропроцессорные терминалы. Все это в совокупности оказывается на порядки дороже, чем установка предохранителей.

Но к быстродействию предохранителей в электроустановках выше 1000 В предъявляются еще более жесткие требования. Для скорейшего отключения их плавкую вставку прикрепляют к пружине, соединенной с одним из контактных выводов. Корпус заполняется кварцевым песком.

При перегорании вставки пружина освобождается и резко сокращается. За счет этого длина участка горения дуги быстро увеличивается. Гашение происходит быстрее.

Высоковольтные предохранители

Дополнительным и обязательным для высоковольтных предохранителей устройством является узел контроля исправности. Чтобы безопасно проверить низковольтный предохранитель, можно воспользоваться индикатором, указателем напряжения или тестером. При необходимости можно отключить рубильник и измерить сопротивление между контактами защитного устройства.

Но проверить исправность высоковольтного предохранителя так не получится. Приближаться к нему нельзя. Использование указателей напряжения не дает достоверных результатов. Если плавкими вставками защищен силовой трансформатор, указатель покажет за перегоревшим предохранителем напряжение, наведенное на потерявшей питание обмотке с обмоток других фаз. При проверке исправности вставок на кабельной линии указатель засветится от остаточного заряда, сохраняющегося из-за большой емкости кабеля.

Для индикации срабатывания защиты из корпуса предохранителя выскакивает индикатор, хорошо видимый на расстоянии, безопасном для осмотра. На низковольтных предохранителях для удобства обслуживания тоже применяются индикаторные устройства, сигнализирующие о перегорании плавкой вставки.

Другой проблемой, существующей при использовании предохранителей в сетях выше 1000 В, является возникновение неполнофазного режима из-за перегорании вставки в одной фазе. Оставшиеся в работе на двух фазах силовые трансформаторы выдают на низковольтной обмотке несимметричное напряжение, грозящее вывести из строя электроприборы потребителей.

Устройство высоковольтного предохранителя

Если проблема актуальна, при перегорании одной вставки отключают питание полностью. Для этого используют специальные предохранители с бойками на одном из его торцов. Боек подпружинен и освобождается одновременно с перегоранием плавкой вставки. В паре с такими устройствами применяются выключатели нагрузки, имеющие отключающие планки. Во включенном положении контактная система выключателя удерживается защелкой. При ударе бойка по отключающей планке защелка выбивается. Система отключающих пружин выключателя отбрасывает его контактную систему в отключенное положение. По выскочившему из корпусу бойку определяют фазу, из-за замыкания в которой произошло отключение.

Причины выхода из строя

Существует несколько распространенных причин, по которым автомобильные предохранители перегорают и требуют замены. К таким причинам принято относить следующее:

• Плохая фиксация реле в гнезде блока.
• Неправильный выбор планки по ее показателям номинального тока.
• Наличие неисправностей в электропроводке автомобиля.
• Механические повреждения пластикового корпуса, чрезмерный нагрев и вибрационные нагрузки.

В итоге в процессе эксплуатации автомобиля при существенной нагрузке, например, когда автовладелец одновременно включает стеклоочистители и пытается завести двигатель, в сети могут отмечаться незначительные колебания напряжения, что приводит к оплавлению корпуса и полному выходу из строя защиты.

Расчёт диаметра проволоки плавкого предохранителя

Сложные расчеты производят для того, чтобы временно отремонтировать сгоревшую вставку, если нет возможности ее заменить. Чтобы сеть была защищена от перегрузки, толщина проволоки, используемой для установки «жучка», должна соответствовать номиналу разрушенной вставки. Для сети городской квартиры, где устанавливают ПП номиналом 63 А, можно использовать медную проволоку диаметром 0,9 мм.

Если требуется ремонт другого защитного устройства, то нужно определить номинал ПП (указан на корпусе), а затем определить соответствие имеющейся медной проволоки:

• измерить ее диаметр;
• возвести это число в куб и из значения извлечь квадратный корень;
• полученную цифру умножить на 80.

Итог должен быть примерно равен указанному на корпусе номиналу ПП.

При ремонте выбранная проволока наматывается на контакты сгоревшей вставки, соединяя их. Жучок вставляют в гнездо на корпусе предохранителя.

Если проволока плавится снова, значит, неисправность находится в защищаемом приборе или в сети квартиры, и они подлежат ремонту. Использовать более толстую проволоку нельзя, т. к. это может привести к возгоранию.

Датчик включения вентилятора охлаждения в карбюраторных автомобилях

Если «десятка» оснащена мотором карбюраторного типа, то для выполнения функции предупреждения о перегреве силовой установки применяется датчик включения вентилятора охлаждения ТМ-108 термобиметаллического типа, в то время когда в инжекторах ВАЗ 2110 эти функции возложены на контроллер.

Если вентиляторной установкой «командует» датчик включения вентилятора, то его инициация напрямую связана с температурным режимом настройки этого прибора. Эту информацию можно получить, прочитав надписи на корпусе изделия.

По достижению температурных значений до критических показателей датчик включения вентилятора должен инициировать работу вентиляторной установки. Если это не происходит, следует искать не только, где находится датчик включения вентилятора, но и неисправность этого контрольного устройства.

Тест на функциональность прибора достаточно прост — необходимо только сделать замыкание контактов прибора и, если при его запуске вентиляторная установка сработает, то необходимо провести замену датчика включения вентилятора на исправный элемент.

Если при проведении этого теста вентиляторное устройство не включается, то требуется осуществить проверку годности предохранителя для дальнейшего применения и исправности подводящей проводки.

Необходимость в предохранителе

Все, что питается от источника с малым внутренним сопротивлением, нуждается в предохранителе. Это может быть электроприбор, который подключается к розетке или питается от батареи, или который работает от генератора переменного тока в вашем автомобиле. Источник с низким импедансом способен обеспечить достаточный ток для плавления токопроводящих частей и возникновения пожара (рисунок ниже). Лаборатории страховых компаний были созданы для снижения вероятности возникновения пожара и, как следствие, предотвратить страховые выплаты. Предохранитель может защитить людей от короткого замыкания на корпус, а также защитить электроприбор от возгорания.

Создание индикатора перегорания

На рынке есть специальные предохранители, которые предназначаются для автомобилей. Они оборудованы индикатором неисправности. Непосредственно в корпусе устройства установлена маленькая лампа накаливания или же светодиод. Индикация начинается тогда, когда происходит перегорание предохранителя. Такое устройство можно сделать и самостоятельно.

Чтобы это выполнить, необходимо подключить через параллельное соединение к контактам защитного устройства какой-либо светодиод. Делать это нужно через миниатюрную лампочку, которая должна работать от напряжения в 12 вольт. Также можно применять токоограничивающий резистор.

Индикатор устанавливается непосредственно в корпусе или же сбоку, на колодке держателя. Лучше выбирать второй вариант, потому что во время замены отсекающего устройства сам индикатор не нужно будет перемещать. Следует помнить, что он не будет гореть при испорченном предохранителе, если к нему не подведена нагрузка.

Индикация может работать и на устройствах, функционирующих от бытовой электрической сети в 220 вольт. Для этого необходимо использовать резистор со значениями сопротивления до 500 кОм. Также, чтобы защитить светодиод, нужно в схему добавить любой диод, который рассчитан на обратное напряжение со значениями от 300 вольт. В этом случае отлично подходит устройство от отечественного производителя КД109Б.

Маркировка и обозначения

Каждый производитель изготавливает предохранители под определенным кодом или артикулом. Номер предохранителя позволяет в каталогах найти и уточнить технические характеристики. Зачастую эти коды можно найти на корпусах изделий. Также код может наноситься на металлическую часть. Кроме кодов, на корпусе также могут указываться основные данные – это номинальный ток в А, номинальные напряжения в В, отключающие характеристики либо особенности конструкции. По этим данным можно определить назначение предохранителей.

Итак, величина номинального тока – это максимально допустимое значение, при котором деталь может нормально функционировать в течение длительного срока.

Номинальные напряжения – это максимально допустимое напряжение, при котором деталь безопасно разрывает цепь в случае короткого замыкания или при перегрузке в сети.

Отключающей способностью называют максимальные токи. При них предохранитель сработает, но корпус его не будет разрушен.

Характеристиками называют зависимость времени, при котором рушится плавкий элемент от тока, что протекает через деталь. Разные виды предохранителей по характеристикам объединены в группы по особенностям применения и скорости срабатывания.

Второй буквой обозначаются типы цепи:

• G – цепь общего назначения.
• L – защита кабелей, а также распределительных систем.
• M – защита цепей в электродвигателях.
• Tr – предохранитель, способный защитить трансформаторную сеть.

Элементы с буквой R используются вместе с силовым полупроводниковым оборудованием. А PV сможет обеспечивать защиту солнечных батарей.

Итак, мы рассмотрели, какие бывают виды предохранителей и какую они имеют маркировку.

Плавкая вставка

Предохранители этой конструкции имеют в своем составе токопроводящий элемент, который под действием тока с величиной, превышающей номинальное установленное значение, расплавляется от перегрева и испаряется. Этим обеспечивается снятие напряжения со схемы и защита ее.

Плавкие вставки могут быть изготовлены из металлов, например, меди, свинца, железа, цинка или отдельных сплавов, обладающих таким коэффициентом термического расширения, который обеспечивает защитные свойства электрооборудования.

Работа плавкой вставки под расчетной нагрузкой обеспечивается созданием надежного баланса температур между теплом, выделяемым на металле от прохождения по нему рабочего электрического тока, и отводом тепла в окружающую среду за счет рассеивания.

При возникновении аварийных режимов это равновесие быстро нарушается. Металлическая часть плавкой вставки при нагреве увеличивает значение своего активного сопротивления. Это вызывает больший разогрев, поскольку выделяемое тепло прямо пропорционально величине I2R. При этом снова возрастает сопротивление и выделение тепла. Процесс продолжается лавинообразно до тех пор, пока не наступает расплавление, закипание и механическое разрушение плавкой вставки.

   Виды предохранителей, плавкая вставка

Основным эксплуатационным параметром плавкой вставки является его времятоковая характеристика, определяющая зависимость кратности аварийного тока (относительно номинального значения) ко времени срабатывания.

Для ускорения работы плавкой вставки при малых кратностях аварийных токов используются специальные технические приемы:

Изменение сечения

На сужениях пластин увеличивается сопротивление и создается большее выделение тепла. В нормальном режиме работы эта энергия успевает равномерно распространиться по всей поверхности, а при перегрузках создаются критические зоны на узких местах. Их температура быстро достигает состояния, при котором металл плавится и разрывает электрическую цепь.

Для увеличения быстродействия пластины делают из тонкой фольги и применяют их в несколько слоев, включенных параллельно. Перегорание любого участка на одном из слоев ускоряет срабатывание защиты.

Принцип металлургического эффекта

Он основан на свойстве отдельных легкоплавких металлов, например, свинца или олова, растворять в своей структуре более тугоплавкие медь, серебро и отдельные сплавы.

Для этого на многожильные проволочки, из которых делают плавкую вставку, наносят капли олова. При допустимой температуре металла проводов эти добавки не создают никакого эффекта, но в аварийном режиме они быстро расплавляются, растворяют часть основного металла и обеспечивают ускорение срабатывания предохранителя.

Эффективность этого способа проявляется только на тонких проводниках и значительно снижается при увеличении их поперечного сечения.

Основной недостаток плавкой вставки состоит в том, что при срабатывании ее необходимо вручную заменять новой. Для этого требуется поддерживать их запас.

Практическое применение параметров ВТХ

Анализ использования время токовой характеристики автоматических выключателей по токам условного расцепления силовых контактов позволяет учитывать длительность протекания перегрузок в подключенной электрической схеме

Это важно делать потому, что они могут повредить оборудование

Например, при выборе автомата с номиналом на 16 ампер и нахождении его в холодном состоянии ток условного расцепления в 1,45∙16=23,2 ампера будет действовать на подключенную электропроводку в течение одного часа. Этого времени вполне достаточно для того, чтобы перегреть изоляцию медных проводов сечением 1,5 мм кв и вывести ее из строя, создать условия для возникновения пожара. А случаи защиты таких жил, да и алюминиевых на 2,5 мм кв, подобными автоматами еще часто встречаются на практике.

Чтобы исключить подобные ситуации рекомендуется внимательно анализировать время токовую характеристику автоматических выключателей применительно к подключенной к ним нагрузке. Для облегчения их выбора создана таблица соответствия номинальных токов и площадей поперечного сечения медных жил кабелей и проводов.

Устройство и классификация предохранителей

На сегодняшний день существует несколько видов предохранителей для авто, которые различаются своей конструкцией, принципом работы и назначением. Существуют также узкоспециализированные модификации защитных реле, которые предназначены для спецтехники и большегрузных автомобилей.

Цилиндрические модификации

Автомобильные защитные реле цилиндрической формы использовались в конце прошлого века и устанавливались на автомобили от отечественных производителей.

Изначально такие предохранители изготавливались одного цвета, однако в последующем в зависимости от показателя номинального тока их стали маркировать различными цветами.

Недостатком такого типа автомобильных предохранителей является возможность получить удар током и ожог пальцев при установке и демонтаже защитных цилиндрических вставок. Реле не стандартизированы, поэтому автовладельцам при выборе приходилось изучать все технические характеристики и только тогда выбирать предохранитель для своего автомобиля.

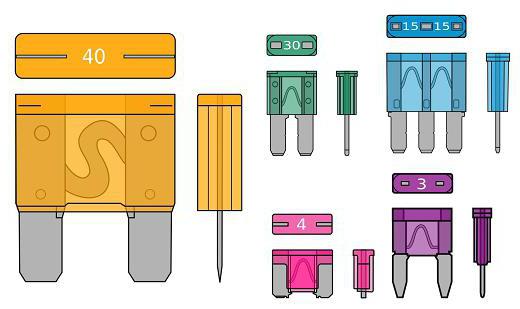

Ножевые защитные планки

Ножевые планки имеют ряд преимуществ в сравнении с цилиндрическими модификациями. В первую очередь, это полная защита от поражения током и ожогов при их замене. Они имеют специальную изолированную часть, которая выполняется из прочного цветного пластика.

Корпус защитных планок выполнялся с прозрачной вставкой, что позволяло с легкостью определить сгоревший предохранитель и выполнить его замену. В общей сложности предлагалось три типоразмера ножевых автомобильных предохранителей:

• Мини — с посадочным размером 16 мм.
• Стандарт — 19 мм.
• Макси — 34 мм.

Благодаря доступной стоимости и удобству использования ножевые предохранители для автомобилей пользовались популярностью на рынке. Они до сих пор с успехом устанавливаются на автомобили от отечественных и иностранных производителей. К их преимуществам можно отнести доступную стоимость, полную безопасность использования, возможность с легкостью подобрать защитное реле под определенный номинальный ток электроцепи в автомобиле.

Термические разновидности

На современных автомобилях, где требуется максимально возможная защита электроцепи транспортного средства, используют специальные термические предохранители, которые включают одновременно тепловую и электромагнитную защиту.

Конструкция такого реле напоминает автоматический выключатель, используемый в бытовой электросети. При замыканиях и перегрузках срабатывает тепловая и электромагнитная защита, что позволяет одновременно предупредить выход из строя различных электроблоков и не допустить возгорания проводки.

К преимуществам термических разновидностей относят:

• Максимально возможная защита электроблоков и цепи проводки.
• Полная безопасность использования.
• Реле выполняется многоразовым, что позволяет использовать его повторно.

Термические автомобильные предохранители имеют высокую стоимость, однако благодаря своей специальной конструкции такие приспособления являются многоразовыми. На изолированном пластиковом корпусе реле имеются данные по его номинальной мощности, что существенно упрощает выбор.

Показатели порога срабатывания

Одной из характеристик автомобильных предохранителей является их порог срабатывания, то есть величина напряжения в сети, при котором наблюдается оплавление токопроводящей жилки и размыкание цепи проводки в автомобиле.

Расплавление такой защитной жилы происходит из-за воздействия высоких температур при повышенном напряжении в цепи. Соответственно, при изготовлении предохранителей используются различные по своим показателям плавкости жилки. Это позволяет выполнять реле для цепей с определенными показателями напряжения.

Устройство и принцип работы предохранителя

Все предохранители устроены одинаково. В корпусе, не проводящем электрический ток, размещен проводник из материала, способного плавится при токе короткого замыкания. Этот проводник иногда выполняется съемным и называется плавкой вставкой. Для ускорения плавления вставки изготавливаются сложной конфигурации с узкими местами.

Конфигурации плавких вставок

При превышении тока выше номинального происходит расплавление и цепи через предохранитель разрывается. При этом кратковременно возникает электрическая дуга, препятствующая резкому прекращению тока. Для ее гашения корпус предохранителя заполняется тугоплавким сыпучим материалом. Обычно для этого применяют кварцевый песок. Некоторые предохранители содержат пружинку, ускоряющую размыкание цепи.

Для защиты силовой электроники применяются полупроводниковые предохранители. Их достоинство – быстродействие, предотвращающее выход из строя полупроводниковых приборов при аварийных режимах работы.

В некоторые модели предохранителей встраиваются устройства индикации срабатывания. Они предназначаются для визуального определения, какой из элементов нуждается в замене.

Достоинство предохранителей – быстродействие. Недостаток – они не защищают оборудование от перегрузки. И необходим запас плавких вставок или предохранителей на случай их выхода из строя.

Каждый предохранитель или плавкая вставка характеризуется номинальным током. Но не всегда они имеются под рукой. В таких случаях электрики иногда изготавливают «жучок» — либо наматывают на предохранитель тонкую проволоку, либо впаивают ее внутрь. Делать это, не имея профессиональных навыков, не рекомендуется, а наматывать проволоку на корпус – запрещается. Плавкую вставку заменяют медной проволокой, но она выбирается нужного сечения. Иначе при коротком замыкании отключения не произойдет.

Токи плавления медной проволоки

Ток, А	1	2	3	5	7	10
Диаметр, мм2	0,039	0,069	0,107	0,18	0,203	0,25

Также нельзя увеличивать номинальный ток вставки.

Гашение дуги в корпусе

Многие не знают, для чего нужен предохранитель, у которого внутри ничего нет. Их используют только для небольших токов. При разрыве соединения на таких показателях не возникает дуга, которая может нанести вред электрооборудованию. Когда вставка расплавляется, затухание происходит самостоятельно.

С увеличением нагрузки появляется потребность в принудительном гашении. Если этого не будет, она не погаснет, а короткое замыкание никуда не исчезнет. В случае аварии цепь не отключится. Дуга расплавит контакты, распылит при этом микрочастицы металла по всему корпусу, из-за чего получится контактный мостик. Аварийная сеть будет подпитываться по нему до тех пор, пока не сработает следующий этап защиты оборудования.

Чем дольше компенсируется короткое замыкание, тем пагубней будут его последствия

Поэтому на погашение дуги необходимо обращать особое внимание. Существует два основных способа, благодаря которым этот процесс происходит быстро:

1. Изготовление корпуса из фибры.
2. Заполнение кварцевым песком.

В первом способе используется слоистый материал. Фибра — это спрессованный картон, который на первом этапе изготовления пропитывается хлористым цинком. Такие изделия отлично переносят воздействие ацетона, бензина, спирта и имеют высокие изоляционные свойства.

Главным достоинством такого материала для применения в предохранителях является то, что он во время возгорания выделяет газы, которые способны заблокировать горение. Они смешиваются с плазмой дуги, чем сильно усложняют движения электронов. Происходит резкое увеличение сопротивления, благодаря чему процесс прекращается. Эти предохранители называются газогенерирующими. Помимо фибры, может применяться и винипласт.

Следующий метод основывается на заполнении корпуса защитного устройства кварцевым песком. Этот материал имеет температуру плавления в 1700 градусов по Цельсию. Также он является хорошим диэлектриком. После того как проводник перегорит, дуге придётся проходить между песчинками, что значительно увеличит её длину. Также песок забирает тепло. Кварцевая защита получила широкое распространение. Её используют до сих пор. Предохранители из фибры можно встретить только в устаревших устройствах.

Расположение реле и предохранителей в блоке Ваз 2108 старого образца

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

Схема блока предохранителей Ваз 2109 старого образца

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло “STOP” Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогреваПрикуриватель  Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Взрывобезопасные предохранители Littelfuse

Помимо плавких предохранителей общего назначения, Littelfuse предлагает и специализированные серии, например, взрывобезопасные предохранители 242, PICO 259, PICO 259-UL913, PICO 304 и PICO 305 (рисунок 17, таблица 4).

Рис. 17. Взрывобезопасные серии предохранителей Littelfuse

Таблица 4. Характеристики взрывобезопасных серий предохранителей Littelfuse

Наименование	Рейтингтока, А	Рейтингнапряжения, В	Отключающая способность, А	Рабочаятемпература, °С
242	0,05…0,25	–	4000	-40…125
PICO 259	0,062…5	–	50 (125 В AC), 300 (125 В DC)	-55…125
PICO 259-UL913	0,062…5	–	50 (125 В AC), 300 (125 В DC)	Зависит от рейтинга тока
PICO 304	0,05…0,75	–	1500	-40…85
PICO 305	0,05…0,75	–	1500	Зависит от рейтинга тока

Во взрывоопасных средах непременным условием обеспечения безопасности становится использование электрических приборов, исключающих возникновение искрения. В качестве примера можно привести химическую, нефтегазовую, горнодобывающую, пищевую и медицинскую отрасли. Требования к таким приложениям описаны в ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «Искробезопасная электрическая цепь «i» (с поправкой)». Чтобы обеспечить гарантированную защиту от искрения, предохранители серий 242, PICO 259, PICO 259-UL913, PICO 304 и PICO 305 имеют дополнительное защитное покрытие (рисунок 18) .

Рис. 18. Особенности конструкции искробезопасных предохранителей

Предохранители серии 242 отличаются достаточно узким диапазоном рейтингов тока 0,05…0,25 А, но обладают рекордно высокой отключающей способностью 4 кА. Представители серии имеют два варианта исполнения – для выводного монтажа в отверстия и для установки в держатель.

Предохранители PICO 259 используются для защиты низковольтных цепей (до 190 В) и имеют широкий диапазон рейтингов тока 0,062…5 А. Эти предохранители предназначены для монтажа в отверстия.

Серия PICO 259-UL913 является аналогом серии PICO 259, но отвечает требованиям UL 913.

Предохранители серии PICO 304, в отличие от других взрывобезопасных серий, предназначены для поверхностного монтажа. Они обладают относительно узким диапазоном рейтингов тока 0,05…0,75 А, но характеризуются высокой отключающей способностью 1,5 кА и рейтингом напряжения 375 В.

Предохранители PICO 305 по своим характеристикам соответствуют серии PICO 304, но предназначены для монтажа в отверстия.
