Замена ремня ГРМ Ford Focus 2 (Duratec 1,4 -1,6) — Ремонт и Запчасти Форд

Замена ремней Форд > Как заменить ремень газораспределительного механизма Форд Фокус 2 (1.4 и 1.6 бензин)

Снятие

Снимите крышку головки блока цилиндров.

ПРЕДУПРЕЖДЕНИЕ: Подготовьтесь к сбору вытекающей жидкости.

ПРИМЕЧАНИЕ: Отпустите болты не больше, чем на 2 оборота.

Используйте специальный инструмент: 303-499.

УВЕДОМЛЕНИЯ: Проворачивайте коленчатый вал только по часовой стрелке.Проверните коленчатый вал настолько, чтобы поршень №1 встал в положение верхней мертвой точки (в.м.т.).
Установите специальный инструмент. Используйте специальный инструмент: 303-376B

 Поднимите автомобиль на подъёмнике

Используйте специальный инструмент: 303-748.

Общее оборудование: Подкатной домкрат

ПРЕДУПРЕЖДЕНИЕ: При обращении с предварительно натяженными пружинами соблюдайте предельную осторожность.Используйте специальный инструмент: 303-1054. ПРЕДУПРЕЖДЕНИЕ: При обращении с предварительно натяженными пружинами соблюдайте предельную осторожность.

Используйте специальный инструмент: 205-072

Установка

УВЕДОМЛЕНИЯ: Используйте новые болты.
ПРИМЕЧАНИЕ: Сначала затяните болты только усилием руки.
ПРИМЕЧАНИЕ: Ременные шкивы распределительных валов должны проворачиваться на распределительных валах.

ПРЕДУПРЕЖДЕНИЕ: При обращении с предварительно натяженными пружинами соблюдайте предельную осторожность.

ПРЕДУПРЕЖДЕНИЕ: При обращении с предварительно натяженными пружинами соблюдайте предельную осторожность.Используйте специальный инструмент: 303-1054.

УВЕДОМЛЕНИЯ: Используйте новый болт.

Уберите специальный инструмент. Используйте специальный инструмент: 303-748.

Используйте специальный инструмент: 205-072.

Уберите специальный инструмент. Используйте специальный инструмент: 303-376B.

УВЕДОМЛЕНИЯ: Проворачивайте коленчатый вал только по часовой стрелке.Проверните коленчатый вал приблизительно на один оборот и три четверти.

Установите специальный инструмент. Используйте специальный инструмент: 303-748.

УВЕДОМЛЕНИЯ: Проворачивайте коленчатый вал только по часовой стрелке.Поверните коленчатый вал до упора на специальном инструменте.

ПРИМЕЧАНИЕ: Специальный инструмент можно устанавливать только, если время открытия-закрытия клапанов правильно установлено.Установите специальный инструмент. Используйте специальный инструмент: 303-376B.
Уберите специальный инструмент. Используйте специальный инструмент: 303-376B.

Уберите специальный инструмент. Используйте специальный инструмент: 303-748.

Используйте специальный инструмент: 303-499.

Установите следующие элементы:
ПРИМЕЧАНИЕ: Сначала затяните болты только усилием руки.

 Установите генератор на место.

Общее оборудование: Приспособление для снятия/установки хомутов на трубки системы охлаждения

Установите крышку головки блока цилиндров.

 Залейте охлаждающую жидкость и удалите воздушные пробки из системы охлаждения.

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса РФ. Все ремонтные процедуры, описанные на данном сайте должны выполнять профессионалы в авторизированном сервисе

Замена ремня ГРМ в Форд Фокус 2 своими руками

Чтобы заменить комплект привода ГРМ на Форд Фокус 2 с объемом двигателя 1,6 л, прежде всего, поставьте машину на ровную поверхность. Смотровая яма или подъемник здесь необязательны. Дальнейший порядок действий следующий:

Выключите зажигание и снимите с аккумулятора одну из клемм (как правило, снимается «-»).
Ослабьте колесные болты, поднимите автомобиль справа спереди на домкрате и снимите соответствующее колесо.
Демонтируйте расширительный бачок Форд Фокус, сняв его с пластиковых креплений и сдвинув в сторону. Сливать охлаждающую жидкость и отсоединять шланги при этом не нужно.
Демонтируйте бачок гидроусилителя, также сняв его с креплений и убрав с в сторону.
Отсоедините спереди и отведите в сторону правый подкрылок Форд Фокус, чтобы получить доступ к болту шкива коленчатого вала. Полностью снимать деталь необязательно.
Демонтируйте пластиковую переднюю защиту двигателя под ним.

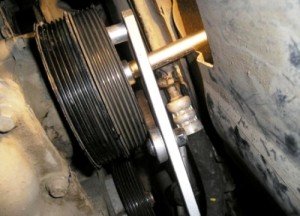

Ослабьте болт шкива коленвала Форд Фокус. Во избежание прокручивания зафиксируйте шкив стопором.
Подвесьте двигатель. Для этого удобно использовать подкатный домкрат. При его отсутствии поднимите мотор любым подходящим устройством, предварительно подложив подпорку для подстраховки.
Отвинтите две гайки передней правой подушки двигателя Форд Фокус, а также два болта, расположенные по бокам опоры.
Извлеките опору.
Отсоедините шкив водяного насоса, отвинтив четыре крепежных болта. Во избежание прокручивания во время снятия болтов фиксируйте шкив отверткой.
После снятия шкива насоса отсоедините генератор Форд Фокус. Для этого отвинтите три крепежных болта и снимите всю проводку с генераторного узла.
Демонтируйте кронштейн передней правой подушки, отвинтив четыре болта со всех сторон и сняв шпильку.
Открутите болты 8 мм на верхнем наружном кожухе ГРМ и снимите кожух вместе с кронштейном.
Далее необходимо разместить валы по меткам с использованием специального шаблона для распределительного вала. Чтобы коленвал Форд Фокус не проворачивался, застопорите его фиксирующим болтом.

Установив фиксатор на коленчатый вал, выкрутите заглушку, размещенную спереди двигателя в нижней его части. Ремень кондиционера также потребует замены, поэтому смело его срезайте.
Проверните мотор за нижний болт коленчатого вала, проследив, чтобы обе метки на шестернях распределительного вала сдвинулись вверх.
После этого зафиксируйте коленчатый вал Форд Фокус специальным болтом, установив его в нижней части вместо заглушки.
Далее сверху установите шаблон между распределительными валами.
Теперь валы достаточно зафиксированы, чтобы снимать привод ГРМ. Прежде всего, вручную извлеките шкив коленвала, предварительно выкрутив болт.
Снимите переднюю нижнюю крышку, отвинтив крепежные болты.
Ремень на Форд Фокус 2 перед снятием и заменой необходимо ослабить путем перевода натяжного ролика в иное положение. Для фиксации ролика в данной позиции поднимите рычажок, расположенный позади и, совместив отверстия в рычажке и в заднем корпусе, вставьте шплинт или отрезок упругой проволоки.
Снимите натяжной механизм, открутив крепежный болт ролика.
Извлеките привод ГРМ для замены. Снимите также шестерню коленчатого вала и очистите ее от загрязнений.

Установите на место шестерню коленвала и наденьте новый ремень. Так как шестерня на Форд Фокус 2 не фиксируется шпонкой, ее можно установить в произвольном положении. Привод ГРМ также можно надеть в любой позиции, поскольку меток на нем нет.
Установите на место новый ролик, который также требует замены, предварительно зафиксировав его шплинтом.
После установки ролик закрепите болтом. Деталь на Форд Фокус 2 ставится в определенном положении благодаря наличию выступа на металлическом корпусе позади ролика.
Когда ременная передача надежно закреплена, можно вынимать шплинт. При этом ремень должен автоматически натянуться.
Установите на место переднюю крышку.

Смонтируйте шкив коленчатого вала Форд Фокус

Перед монтажом крайне важно произвести замену крепежа, потому что во время затяжки нужно прилагать некоторое усилие. И у шкива, и у шестерни отсутствуют фиксирующие шпонки.
В случае недостаточно затянутого крепежа шкива и шестерни коленвала могут сбиться метки

Это приведет к загибанию клапанов, и потребуется дорогостоящий ремонт всего двигателя.
Затяжка болта коленчатого вала на Форд Фокус выполняется в 2 приема. Сначала затяните болт с усилием 45 Нм. После этого доверните его на 90 градусов. Таким образом обеспечится достаточно сильная затяжка.
Убедитесь в правильном расположении меток и можете снимать фиксирующие элементы. По завершению замены выполните окончательную сборку всех оставшихся деталей.

Устройство двигателя Форд Фокус 2 2.0

Блок цилиндров двигателя Duratec HE 2.0 145 лошадей отлит из алюминиевого сплава по методу Open-Deck со свободно стоящими (в верхней части блока) гильзами «мокрого» типа. Система питания — фазированный распределенный впрыск топлива. Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке поперечно на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну, расположенному на правой стенке блока цилиндров, а левая и задняя — к картерам коробки передач.

Коленчатый вал — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками. Вал снабжен восемью противовесами, выполненными на продолжении его «щек». Противовесы предназначены для уравновешивания сил и моментов инерции, возникающих при движении кривошипно-шатунного механизма во время работы двигателя. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные, с антифрикционным покрытием.

Шатуны — кованые стальные, двутаврового сечения. Своими нижними головками шатуны соединены через вкладыши с шатунными шейками коленчатого вала, а верхними головками — через поршневые пальцы с поршнями.

Поршни выполнены из алюминиевого сплава. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, а нижнее — маслосъемное.

Компрессионные кольца препятствуют прорыву газов из цилиндра в картер двигателя и способствуют отводу тепла от поршня к цилиндру. Маслосъемное кольцо удаляет излишки масла со стенок цилиндра при движении поршня.

Подготовка к замене ремня ГРМ

Замена газораспределительного механизма нужна в случае, если вы обнаружили масло на поверхности ремня, заметили износ зубчатой поверхности, деформацию наружной части ремня или же расслоение его торцовых поверхностей. Работы желательно проводить в смотровой канаве или на подъёмнике.

Инструменты, необходимые для проведения ремонта: инструменты, блокирующие распределительный и коленчатые валы и натяжной ролик ремня ГРМ, торцовые головки на «8», «13» или накидные ключи, торцовый ключ на «10».

1. Снимите ремни привода компрессора кондиционера, а затем — вспомогательных агрегатов.

2. Теперь снимите генератор.

3. С кронштейнов на кузове снимите расширительный бачок, отведите его в сторону, но шланги не отсоединяйте.

4. Под двигатель установите надёжную опору.

5. Переднюю правую опору подвески снять, отвернув обе гайки, которые крепят её к кронштейну на двигателе, и вывернув затем болты, крепящие опору к брызговику опорного отсека.

6. Далее нужно снять шкив водяного насоса.

7. Вывернув болты крепления, снимите кронштейн опоры подвески силового агрегата справа.

8. Снимите переднюю крышку ремня ГРМ, вывернув восемь болтов.

9. Рычаг коробки передач установите в нейтральное положение.

10. Коленчатый вал двигателя проверните за болт крепления его шкива так, чтобы метки на механизмах изменения фаз газораспределения установились на «11 ч».

11. Вывернув заглушку, которая находится справа в передней части блока цилиндров, установите до упора в коленчатый вал фиксирующий стержень. Аккуратно проверните вал за борт крепления шкива до того момента, пока он остановит стержень.

12. Зафиксировав распредвалы от проворачивания, установите в пазы механизмов VCT ещё одно фиксирующее приспособление таким образом, чтоб его метки оказались вверху. Ориентируйтесь по метке в виде точки, которая должна оказаться со стороны впускного вала.

13. В механической коробке передач включите IV передачу и зафиксируйте авто стояночным тормозом.

14. Болт крепления шкива выверните к носку коленвала, а шкив снимите. Не используйте повторно болт крепления шкива коленвала. Замените новым!

15. Вывернув три болта, снимите крышку ремня привода.

Замена ремня ГРМ Ford Focus 2 1.6

Чтобы произвести замену ремня и ролика ГРМ Форд Фокус 2 1.6 л, необходимо установить автомобиль на ровную поверхность, яму или автоподъемник использовать необязательно. Работу выполняем в следующем порядке:

• выключаем зажигания, снимаем клемму с аккумулятора (обычно минусовую);
• ослабляем колесные болты, домкратим автомобиль, демонтируем переднее правое колесо;
• снимаем расширительный бачок – сдергиваем его с креплений (он держится на пластиковых «ушах»), отводим его в сторону. Сливать тосол и снимать шланги не требуется;
• отсоединяем крепление бачка ГУР, его тоже необходимо убрать в сторонку, так как он будет мешать разборке;
• чтобы добраться до болта шкива коленвала, демонтируем правый подкрылок – его можно полностью не снимать, а только отсоединить спереди и отвести его в сторону;
• снимаем переднюю пластиковую переднюю защиту под двигателем;
• удерживая стопором шкив к/вала от проворачивания, головкой с воротком ослабляем болт шкива;
• подвешиваем движок, его удобно установить на подкатном домкрате. Если такого приспособления нет, можно использовать любое другое поднимающее устройство, подстраховать мотор подпоркой;
• отворачиваем две гайки передней правой опоры двигателя, а по бокам ее еще два болта;
• вынимаем опору;
• отворачиваем четыре болта, крепящие шкив водяного насоса, чтобы шкив во время сдергивания болтов с места не прокручивался, удерживаем его отверткой;
• сняв шкив помпы, демонтируем генератор, он крепится на трех болтах, еще будет необходимо отсоединить от генераторного узла все провода
• отсоединяем кронштейн передней правой опоры (всего 4 болта с разных сторон, также придется снять и шпильку);
• демонтируем верхний наружный кожух ГРМ (болтики на 8), снимаем кожух вместе с кронштейном;
• устанавливаем валы по меткам, для этого понадобится специальный инструмент – шаблон для распределительного вала и фиксирующий болт от проворачивания коленчатого вала;

• чтобы установить фиксатор коленвала, выкручиваем заглушку, которая находится в нижней передней части движка. Ремень кондиционера можно будет срезать, так как его все равно придется менять;
• за нижний болт коленвала проворачиваем двигатель и смотрим, чтобы обе метки на шестернях распредвала поднялись наверх;
• установив сверху метки, внизу вместо технологической заглушки закрепляем фиксирующий болт коленвала;
• после фиксации коленчатого вала сверху между распредвалами устанавливаем шаблон;
• после такой фиксации валов уже можно снимать ремень ГРМ – сначала полностью демонтируем шкив коленвала (выкручиваем болт, а сам шкив снимаем руками);
• отворачиваем болты крепления передней нижней крышки, снимаем крышку;
• чтобы ослабить ремень, необходимо перевести натяжной ролик в другое положение. Сзади ролика рычажок поднимаем вверх, в совмещенные отверстия на рычажке и заднем металлическом корпусе вставляем шплинт или кусок жесткой проволоки. Таким образом, мы фиксируем ролик в отжатом положении;
• откручиваем болт крепления ролика, демонтируем натяжной механизм;
• демонтируем ремень ГРМ и шестерню коленвала, тщательно очищаем все поверхности шестерен от грязи и пыли;
• ставим на место шестеренку к/вала, устанавливаем новый ремень. Следует заметить, что шестерня коленвала «плавающая» (не фиксируется шпонкой), поэтому свободно устанавливается в любом положении;
• новый ролик сразу фиксируем шплинтом, устанавливаем на место. Ремень ГРМ тоже ставится в произвольном положении, меток на нем нет;
• на металлическом корпусе сзади ролика есть выступ, поэтому устанавливается деталь только в одном положении, после ее установки крепим ролик болтом;
• после того как ремень закреплен на месте, выдергиваем шплинт, должна произойти натяжка ременного механизма;
• монтируем нижнюю переднюю крышку;
• ставим на место шкив коленвала. Здесь очень важный момент – на шкиву и шестерне к/ вала нет шпонок, и здесь болт следует затягивать с определенным усилием, крепление шкива коленвала обязательно необходимо поменять;
• если шкив и шестерня к/в будут плохо затянуты, собьются метки, и произойдет беда – загнет клапана, будет необходим серьезный ремонт ДВС;
• болт к/вала затягиваем в два этапа – сначала с усилием 45 Нм, затем еще он доворачивается на 90 градусов. Усилие получается очень приличным.
• еще раз убедившись, что метки выставлены правильно, снимаем фиксаторы (приспособления), устанавливаем все детали на свои места, производим сборку.

Способы замены на двигателях 1,6 л

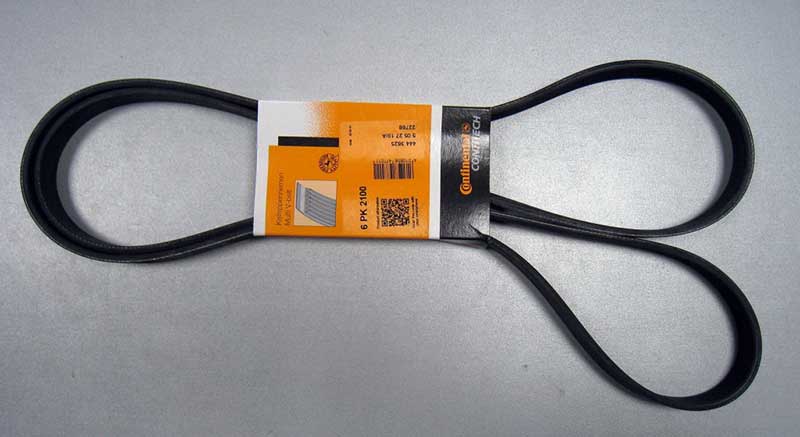

Перед проведением работ нужно сначала приобрести приводные элементы на замену. Лучшим вариантом является покупка оригинального комплекта, особенно это касается моделей с моторами 1,4 и 1,6 литра.

В оригинальный комплект, каталожный номер которого 1708273, входят не только ремни привода генератора и кондиционера, а и приспособления для их установки.

Но такой же комплект не совсем подойдет для автовладельцев, машины которых не оснащены кондиционером (второй ремень будет лишним, а на стоимость повлияет значительно).

Также можно приобрести расходники по отдельности, что позволит немного сэкономить. К примеру, вместо оригинального ремня генератора Форд Фокус 2 можно купить аналог производства компаний Contitech, Dayco, Bosch, Gates. Эти же производители выпускают и ремни привода кондиционера.

Но в этом случае автовладелец не получит приспособлений для установки, хотя можно обойтись и без них.

1-й метод

Существует три способа замены ремня генератора. Рассмотрим их на примере Ford Focus 2, оборудованного 1,6-литровой установкой. Первый из методов – с использованием специального приспособления, идущего в оригинальном комплекте.

Перед началом установки необходимо избавиться от изношенного расходника. Поскольку ремень дальше использоваться не будет, то просто его срезаем (в моделях с кондиционером разрезаем также ремень компрессора).

Для посадки нового привода потребуется только два рожковых ключа на 17 и приспособление для его посадки.

Технология установки такая:

• Надеваем приводной элемент на шкив коленвала, укладываем его в шкив ГУР и накидываем на генератор;
• На шкив помпы надеваем приспособление для посадки так, чтобы его выступ располагался вверху;
• За выступ заводим ремень;
• Ключ на 17 надеваем на шестигранную головку приспособления и движением «на себя», проворачиваем спец инструмент. При этом приспособление выступом будет натягивать привод и садить его на шкив помпы.

  Поскольку сделать полный оборот ключом не даст кронштейн крепления двигателя, то тянем до упора, после чего перехватываемся вторым ключом за головку и уже им тянем;

• Процедуру с натяжкой и перехватыванием ключами выполняем до тех пор, пока приводной элемент не «сядет» на шкив помпы;
• Проверяем правильность посадки ремня.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель заводится и сразу глохнет

Примерно по такому же принципу заменяется и второй ремень. Надеваем его на шкивы компрессора, коленчатого вала, заводим за последний ремень и вращая ключом коленвал по часовой стрелке, садим привод.

2-й способ

Второй метод замены ремня генератора на Форд Фокус 2 не требует использования специальных приспособлений.

Методика посадки достаточно проста:

• Перед надеванием, откручиваем 3 болта крепления шкива помпы, а один оставляем, просто немного его послабляем (это даст возможность смещать шкив относительно самого насоса);
• Надеваем ремень на все шкивы коленчатого вала, генератора и насоса ГУР, а также заводим его за открученный шкив помпы;
• Головкой на 18 с воротком вращаем коленвал по часовой стрелке. При прокручивании его шкив начнет натягивать ремень, из-за чего шкив помпы провернется и станет на место, после чего останется его только закрепить болтами.

Этот метод – очень прост, при этом позволяет очень быстро поменять привод навесного оборудования.

3-й метод

Третий способ также не требует использования специального инструмента, но технологически он немного сложнее, чем второй вариант.

Алгоритм действий такой:

• Перед установкой ременной передачи, выкручиваем верхние крепежи генератора (болт, а также гайку вместе со шпилькой), а нижнее крепление послабляем (после этого генератор сможет немного проворачиваться). Смотрите здесь, как заменить генератор Форд Фокус 2;
• Движением на себя смещаем узел;
• Надеваем новый расходник на все шкивы (смещенный агрегат позволит это сделать);
• Ставим генератор на место. Для этого подаем его в сторону двигателя и удерживая в таком положении, закручиваем верхний крепежный болт. После этого останется завернуть на место шпильку, накрутить на нее гайку и затянуть нижний крепеж.

Все указанные методы подойдут для замены ремня генератора как на двигателе объемом 1,6 литра, так и на 1,4-литровом агрегате.

Как проверить ремень ГРМ и понять, что его нужно заменить

Роль ремня ГРМ важна для работы ДВС, но он относится к расходным элементам, требующим своевременной замены. Чаще всего его замену автовладельцы проводят в автосервисах, однако заменить его самостоятельно не сложно даже начинающему водителю.

Причин обрыва ремня ГРМ может быть несколько:

• изделие ненадлежащего качества;
• естественный износ;
• нарушение правил эксплуатации;
• несвоевременная замена;
• пятна рабочих жидкостей на внешней поверхности;
• нарушение функционирования других агрегатов и узлов.

В случае обрыва ремня машину завести уже невозможно. В этом случае самый благоприятный исход – его замена. Если процедура не проведена своевременно, возможно потребуется капитальный силового агрегата.

Провести замену ремня ГРМ нужно, когда есть следующие признаки:

• затрудненный запуск двигателя;
• вибрация мотора (неровная работа или двигатель троит вследствие износа ГРМ);
• посторонние шумы в области ременного привода (износ роликов, но ремень также при этом требуется заменить);
• черный дым из «глушителя» (неверный момент зажигания, обусловленный нарушением работы ремня).

Если на помпе обнаружены люфт, сколы, царапины либо иные дефекты – ее необходимо заменить. Одной из основных причин возникновения масляных пятен на внешней поверхности ременной передачи является износ сальников. Когда они обнаружены, то сальники также подлежат замене.

Когда пробег у мотора достаточно большой, а передний сальники коленвала и распредвалов не менялись, их тоже следует заменить. Помимо этого, вместе с элементами ГРМ нужно поменять приводные ремни, поскольку у них ресурс примерно такой, как и у ремня ГРМ.

Процесс демонтажа

Первым делом снимается ремень привода. Затем демонтируется защита генераторного вывода и откручиваются болты крепления. Всего их 3.

Теперь можно легко снять генератор, но нам еще мешает расширительный бачок. Полностью снимать его не надо, а нужно только снять отвести немного в сторону, предварительно сняв с кронштейнов. Шланги отсоединять не нужно.

Подкладываем под двигатель деревянный брусок. Опора агрегаторной подвески крепится на двух гайках, их нужно открутить. Брызговик тоже нужно снять. Сделать это будет не трудно – крепится он на двух болтах. Теперь следует демонтировать шкив водяного насоса. Он крепится на 4 болтах, которые и придется вывернуть.

Подвеска силового агрегата крепится на кронштейне, его нужно снять, выкрутив для этого 3 крепящих болта. Чтобы снять крышку защиты ГРМ, придется открутить 8 болтов. После этого коробка передач ставится на нейтралку, а коленвал проворачивается до такого положения, чтобы метки на VCT и распредвалах совпали.

Теперь выворачиваем заглушку, которая размещена на блоке цилиндров спереди с правой стороны. Перед нами откроется отверстие, в которое будет нужно вставить стержень фиксации. Проворачиваем коленвал до упора, то есть до тех пор, пока его ни остановит фиксатор в виде стержня.

Снимаем шкив путем выворачивания болта его крепежа. Стержень фиксации имеет цилиндрическую форму. В длину он – 65 сантиметров, диаметр его ступенчатый, и в разных местах имеет различное значение.

Теперь нам необходимо зафиксировать распредвалы от проворачивания. Лучше всего делать это при помощи специального приспособления, оно устанавливается таким образом, чтобы расположенные на нем метки оказались наверху. Здесь имеются метки двух видов – линия и точка. Так вот, линия должна находиться рядом с выпускным распредвалом, а точка – с впускным.

Теперь необходимо на четвертой передаче нажать на тормоз до упора. Это делается для того, чтобы коленвал был зафиксирован от проворачивания. Снимаем шкив, предварительно выкрутив болт, крепящий его к носку коленвала. Повторно болт крепления коленвала лучше не использовать, поэтому заранее нужно приобрести новый.

После этого необходимо демонтировать нижнюю крышку ГРМ. Сделать это можно, открутив 3 болта.

Перед непосредственным снятием ремня его надо ослабить, переместив натяжной ролик в исходное положение. Чтобы он оставался на месте, его придется зафиксировать, для чего в расположенное на нем отверстие вставляется нужного диаметра металлический штырь, который и фиксирует ролик за кронштейн. Теперь уже произвести демонтаж ремня не составит особого труда. Это и нужно сделать. Если все же получаться будет не очень, можно поддеть ремень монтажкой или большой отверткой.

На этом разборку можно считать законченной, и пора приступать к сборке. Сборку следует осуществлять от обратного. Сначала надевается ремень. После чего происходит его натяжка роликом. Для этого ремень заводится за натяжной ролик. Предварительно вынимаем фиксатор ролика. Теперь устанавливаем нижнюю крышку и шкив. Снимаем фиксатор с механизма VCT и распредвалов. Извлекаем стержень фиксирования коленвала из отверстия в блоке цилиндров. Все остальные детали нужно установить в обратном порядке.

Двигатели, устанавливаемые на Ford Focus 2

Модельный ряд двигателей Focus 2 достаточно широк, в линейке силовых агрегатов есть как бензиновые, так и дизельные моторы. «Второй Фокус» комплектуется бензиновыми ДВС:

• объемами 1.6/1.4 л серии Zetec SE с ременным приводом ГРМ;
• объемами 2.5/2.0/1.8/1.6/1.4 л серии Duratec с цепной передачей газораспределительного механизма.

Дизели Фокус 2 представлены моторами Duratorq TDCi 2.0/1.8/1.6 л, ДВС могут быть с любым приводом газораспределения, внешне двигатели отличаются по кожуху ремня или цепи ГРМ:

• для цепной передачи изготавливается металлическая защита;
• ремень газораспределительного механизма почти всегда закрывается пластмассовым кожухом.

Бензиновые ДВС Zetec-SE – 16-клапанные (DOHC), четырехцилиндровые, серия движков выпускается с 1995 года по настоящее время.

Zetec-SE – это усовершенствованная модель линейки силовых агрегатов Sigma, именно на этих двигателях стал впервые использоваться пластиковый впускной коллектор. Основное отличие Зетек СЕ от двигателей Zeta – впускная (топливный впрыск) и выпускная системы находятся на противоположных сторонах. Минимальный объем цилиндров Zetec-SE – 1.25 л, максимальный – 1.7 л. Следует отметить, что мотор 1.6 л также в дальнейшем устанавливался и на некоторые модели Фокус 3.

Особенности замены ремней на Форд Фокус 2

При установке ГРМ учитывают следующие особенности:

Плохая затяжка шкива и шестерни коленчатого вала при обратной сборке элементов после установки новой ременной передачи приведет к тому, что клапана загнутся (дорогостоящий ремонт двигателя).
При эксплуатации автомобиля в условиях российских дорог и бездорожья, суровых климатических условиях (в южных, северных регионах) периодичность замены ГРМ по сравнению с заявленной заводом-изготовителем в регламенте может сократиться в два раза.
Для машин со значительным пробегом (особенно по России) вместе с основным комплектом рекомендуется одновременно поменять сальники распредвалов, передний сальник коленвала – в противном случае при возникновении протечек потребуется заново обращаться в сервис.
Болт шкива коленвала является одноразовым – повторного его устанавливать запрещено

Обратите внимание, что данные метизы в комплект не входят, и приобретаются отдельно.
На Форд Фокус 2 с 2, 1.6, 1.4-литровым мотором болты шкива КВ разные – M12x29, M12x44.5 и M14x80.
Затяжка болта коленчатого вала: М12 – момент 40 (45) Нм, затяжка на 90 градусов; М14 – момент 100 Нм, затяжка на 90 градусов, пауза на 10 сек, еще 15 градусов.

Установка новой цепи ГРМ

Откручиваем заглушку возле правого ШРУСа.

Заглушка.

Вкручиваем туда приспособление для фиксации коленвала.

Фиксатор коленвала.

Оно должно упереться в шику коленвала. Со снятой крышкой это хорошо видно. Если это не так подведите коленвал в фиксатору.

Заменяем все звездочки на новые.

Ставим новую цепь ГРМ и масленого насоса, а так же башмак натяжителя и успокоитель. Взводим натяжитель цепи. Шилом отодвигаем храповик.

Заталкиваем шток до упора и фиксируем его подходящим предметом, в нашем случае удачно подвернулся под руку саморез.

Заряженный натяжитель.

Устанавливаем на место натяжитель. Проверяем что коленвал уперся в фиксатор и вынимаем чеку натяжителя цепи. Мы увидим как сработавший натяжитель натянул цепь и повернул звездочки распредвалов в нужное положение. Далее ставим на место переднею крышку цепи ГРМ, предварительно намазав прилегающие поверхности герметикам. Ставим шкив коленвала и снова закручиваем фиксирующий болт М6. Затягиваем болт шкива коленвала моментом 100 Нм и доворачиваем на 90 градусов. Затягиваем болты крепления звездочек распредвалов.

Вынимаем фиксаторы, заворачиваем на место заглушку и устанавливаем все детали в порядке обратном снятию.

Ремень кондиционера натягиваем с помощью приспособления которое идет в комплекте. Описывать не будем роликов на ютубе полно. А ремень генератора натягиваем с помощью нашего ролика. Одеваем его на шпильку, затем надеваем на него ремень и вставив подходящий по диаметру инструмент тянем в сторону двигателя и как только отверстия совпадут вкручиваем болты. Вот и все!
