Как поменять трос сцепления на приоре?

Замена сцепления Лада Приора со снятием и без снятия коробки инструкция

Сцепление автомобиля подвергается большой нагрузке – постоянное использование в процессе эксплуатации автомобиля, вибрация двигателя, слишком большие нагрузки на двигатель. Последний факт износа, как правило, сопровождается характерным запахом сожженного сцепления.

К первым признакам относятся ощущение неполной работы сцепления, посторонние звуки, возможны даже хрусты. Также может провисать педаль сцепления, что тоже говорит о том, что необходимо как можно скорее заменить сцепление на Ладе Приора.

Однако у неопытных автовладельцев зачастую возникает закономерный вопрос: как заменить сцепление своими руками? Сложного в этом процессе ничего нет, но запастись инструментами и некоторыми знаниями необходимо.

Подготовка

Существует 2 способа замены сцепления. Один способ предполагает полное снятие КПП, другой – нет. При этом в любом из случаев нужны следующие подручные средства:

• домкрат;
• эстакада, без которой будет проблематично заменить сцепление;
• колоды или кирпичи;
• комплект ключей и головок размеров от 8 до 19, может понадобиться головка на 15, которая требуется нечасто;
• удлинители для ключей будут не лишними, так как порой складывается ситуация, в которой достать деталь рукой будет невозможно;
• оправка 10-12 см для центрирования ведомого диска.

Способ со снятием КПП:

1. Загнать машину на эстакаду.
2. Снять аккумулятор.
3. Отсоединить трос, идущий к спидометру.
4. Теперь предстоит снять коробку переключения передач. При этом если ставить обратно старый нажимной диск, нужно отметить взаимное расположение маховика и кожуха вышеупомянутого диска для сохранения балансировки.
5. Далее следует вставить оправку в отверстие диска. Можно обойтись и без этой процедуры, но тогда нужно держать ведомый диск, в противном случае он выпадет.
6. Придерживая маховик, открутите все 6 болтов крепления. При этом делать это надо постепенно, по обороту от каждого болта, чтобы диск не перекосило.
7. Теперь можно снять кожух, в котором будет находиться нажимной диск.
8. Далее снимается ведомый диск с оправкой.
9. Теперь наступает один из ответственных моментов во всем процессе замены, а именно осмотр ведомого диска. Необходимо проверить его на износ, проверить поверхность фрикционных накладок и надежность фиксации демпферных пружин в гнездах ступицы.
10. Нельзя забывать и про проверку на его «биение». Другими словами, насколько его поверхность ровная.
11. При наличии каких-либо следов износа требуется заменить необходимые детали.
12. При наличии явных следов износа на нажимном диске его следует заменить полностью в сборе.
13. Перед самой установкой сцепления не помешает проверить детали на легкость взаимодействия. Любые закусывания или дефекты также следует устранить.
14. При установке ведомого диска в кожух выступающая часть ступицы должна соприкасаться с пружиной.
15. Далее сборка сцепления идет в обратном порядке.

Примечательно, что при установке новых деталей длины нижней резьбовой части наконечника троса, как правило, не хватает для восстановления его изначального положения.

Поэтому необходимо привести в изначальное положение механизм компенсации износа. Для этого между поводком и рычагом вилки выключения сцепления нужно установить размер L.

Педаль сцепления следует поднять вверх до упора. Тогда пружина автоматически вернет ползун в исходное положение. После этого останется только проверить результат работы и при необходимости отрегулировать сцепление.

Замена без снятия КПП

Данный процесс не слишком отличается от первого, как кажется на первый взгляд. Подготовка и инструмент тот же. Однако в этом случае есть один большой плюс – нет необходимости ворочать достаточно тяжелую КПП. Это особенно актуально, если за замену сцепления берется один человек.

При этом разбор следует начать со съема левого колеса и постановки машины на домкрат. Лучше всего это делать в боксе, где есть смотровая яма. В дополнение к указанным в первом случае первым пунктам необходимо снять воздушный фильтр, открутить гофру, отсоединить ДМВР, ослабить крепления стартера.

Придется открутить КПП, но нет необходимости трогать ШРУСы. Поскольку в процессе отсоединения всего вышеописанного будут ослаблены болты, держащие двигатель, под него нужно подставить кирпичи, чтобы не оборвать шланги. Аналогично придется немного сместить КПП на подставку для кирпичей.

Теперь сцепление можно сменить уже вышеописанным способом. Как видно, ничего сложного в этом нет.

https://youtube.com/watch?v=Rh482LjE_Xk

Порядок замены тросика сцепления ВАЗ 2110-2112

Для того чтобы своими руками заменить тросик сцепления на ВАЗ 2110-2112, лучше всего загнать автомобиль на эстакаду или смотровую яму. Но, при желании это можно сделать, подняв левую сторону автомобиля домкратом, хотя такой способ и менее удобен.

При этом нельзя забывать поставить машину на стояночный тормоз. Для того чтобы самостоятельно заменить тросик сцепления, вам потребуются два гаечных ключа — на 8 и на 19, и крестовая отвертка.

В первую очередь нужно отсоединить трос сцепления от коробки передач. Для этого понадобятся два рожковых ключа. Ими нужно ослабить две гайки, которые удерживают конец троса в кронштейне, и вытянуть из него трос.

После этого с помощью обычной крестовой отвертки нужно открутить защитный кожух, который находится под педалью сцепления и закрывает ее рабочую часть. Когда кожух снят, нужно освободить трос сцепления из пальца, для чего нужно снять стопор (он будет использоваться снова).

После этого в салоне нужно открутить металлическую пластину в районе педали сцепления и полностью вытянуть трос в салон. Затем крепим новый тросик сцепления в палец, надеваем стопор, и закрепляем тросик в кронштейне на коробке передач.

Перед установкой нового троса нужно отрегулировать педаль таким образом, чтобы она находилась на расстоянии 11-13 см от пола. Для этого необходимо вращать регулировочный болт, который находится на самом тросе со стороны коробки передач.

Когда нужное расстояние получено, проверяем насколько надежно работает педаль — выжимаем и отпускаем ее три-четыре раза. Если все хорошо — затягиваем контргайку и устанавливаем на место защитный кожух.

Рекомендуем посмотреть:

• Как подтянуть сцепление на лада гранта

• Поводок заднего дворника лада калина

• Трос сцепления лада гранта фото

• Как снять вилку сцепления на приоре
• Как поменять тросик сцепления на ваз 2109
• Как снять педаль сцепления на приоре

Как поменять трос сцепления на Приоре видео

На всех автомобилях производства российской автомобилестроительной компании АвтоВАЗ, в том числе и на популярнейшей в нашей стране модели Лада Приора сцепление в действие приводится благодаря такому механизму, как трос сцепления. Данный специальный механизм является очень важным в системе управления авто и иногда его называют муфтой. Тем автовладельцам, которые предпочитают своевременно и своими руками осуществлять замену и ремонт в машине, будет интересно изучить данный материал, в котором мы расскажем, про данное устройство и как осуществляется замена троса сцепления и другие нюансы.

О работе на lada priora троса сцепления

Изначально на легковых отечественных ВАЗах с системой заднего привода, сцепление включалось благодаря обыкновенной гидравлической системы. Принцип точно такой же, как и у тормозного привода: от основного цилиндра все давление подается на так называемый рабочий цилиндр.

Только современные автомобили, такие, к примеру, как рассматриваемая нами Лада Приора, получили систему переднего привода, специалисты автомобилестроительной компании отказались от такого принципа работы рассматриваемого устройства, что значительно облегчило обслуживание. В компании разработали надежную, и весьма простую систему включения автомобильного сцепления, с использованием тросика, теперь он главный во всей системе.

Тут применен принцип так сказать, коромысла, то есть, нажимая на нижнюю часть соответствующей педали, сидя в авто, ее рабочая часть, находящаяся вверху, проходя через шток (так называемое основание), непременно начинает уходить в совершенно иную сторону, плюс ко всему прочему в это время она тянет трос прямо и конечно же за собой.

2-ой конец троса находится на приводной вилке системы сцепления. Когда нажимается педаль, сцепление выключается, непосредственно давая, таким образом, возможность перекл./вкл. передачу.

Устройство в Priora троса сцепления

Дабы привод работал исправно и стабильно сердечник (тросик) находится внутри специального кожуха, полностью неподвижно закрепленного. Как говорилось выше, один конец тросика закреплен у вилки сцепления, как вы понимаете, на коробке передач, а 2-ой конец находится в салоне у педали. Каждый из концов оснащен крепежным устройством. Концы друг от друга сильно отличаются, и как-либо перепутать их попросту нельзя. Еще есть муфта из резины, она устанавливается в кузове в отверстие, где тросик переходит в отсек, где располагается мотор, из автомобильного салона.

Регулировка сцепления на Лада Приора —

Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.

Видео регулировки сцепления на Приоре.

Комплектующие автомобилей отечественного производства достаточно быстро приходят в негодность, и многие автомобилисты наших машин уже давно свыклись с этой мыслью. Кроме этого стоит учесть и стиль вождения, а также качество дорог, по которым чаще всего приходится ездить. Впрочем, детали все равно не вечные, и некоторые из них приходится менять, либо регулировать элементы механизмов. К одному из «ненадежных» и «капризных» элементов авто Лада Приора относится механизм сцепления двигателя с коробкой переключения передач. Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании

Ни для кого не секрет, что немаловажно иметь исправное сцепление на машине: от этого зависит безопасность и предсказуемость на дорогах. Неправильное натяжение троса заставит педаль болтаться без дела, а в самом устройстве будет наблюдаться повышенный износ фрикционных накладок ведомого диска из-за дополнительного трения о маховик коленвала

Скорость существенно снизится из-за потери крутящего момента, переключать передачи также будет проблемно с заедающей педалью и не полностью выключенным сцеплением. Регулировка механизма может включать в себя как настройку тросика сцепного устройства, так и его полную замену вкупе с датчиком и втулкой. Ниже будет рассмотрено следующее: Как делать регулировку сцепление на Приоре методом изменения зазора от троса до регулировочного винта.

Замена троса привода сцепления.

Устройство сцепления в так называемом разболтанном состоянии вызывает ряд проблем: щелчки и ослабление педали, недостаточная сцепка ведомого диска с маховиком коленвала и другие неприятности, о чем уже говорилось выше. Работа по регулировке сцепления на Приоре не займет много времени, плюс она довольно проста, и сделать это сможет каждый автолюбитель в собственном гараже. Загоняем машину на яму. Чтобы она не болталась туда-сюда, фиксируем противооткатными упорами. Открываем капот автомобиля, смотрим на пространство слева от аккумулятора, где располагается вилка сцепления вместе с тросиком. Именно этот трос и предстоит настраивать. При помощи обычной линейки требуется замерить расстояние от основания троса сцепления до регулировочного винта. Для рассматриваемой машины этот отрезок должен быть равен 27 мм. Основное условие, которое нужно выполнить – это 100% точность измерений. Отклонения в большую или меньшую сторону (25 или 28 мм) не приведут к положительным результатам. Итак, тросик ставится обратно в вилку выключения сцепления, затем педаль сцепления несколько раз выжимается. Работать лучше с напарником, так дело пойдет гораздо быстрее. Если педаль продолжает щелкать, регулировку можно выполнить еще раз. Главное, чего следует добиваться – это плавного хода педали, без заеданий и щелканья. Однако не всегда исправить ситуацию со сцеплением можно только настройкой тросика. Если есть обрыв запчасти или наблюдается тугое действие в кожухе, то требуется заменить трос сцепления и, по необходимости, другие составляющие механизма.

Не помешает знать

Как поступает большинство владельцев новых Lada Priora? Естественно, обрабатывают кузов Мовилем или чем-то подобным от коррозии, больше проблем на начальном уровне у них нет. Однако не обошлось без жалоб на скрип при нажатии на педаль муфты, иногда он присутствовал при нагревании двигателя, иногда только на холодном – суть в наличии проблемы.

Само собой, каждый сразу начинает читать «букварь», как грамотно отрегулировать сцепление на своей Приоре, что иногда помогает, но в том-то и дело, что иногда. После этого владельцы могут попробовать еще несколько методов, после которых скрип может пропасть:

• Заменить трос привода, некоторые водители хвалят «десяточный».
• Проверить наличие пружины в механизме автоматического натяжения, иногда эффекта удается достичь после замены штатной детали на пружину с большей упругостью.
• Определенный процент автолюбителей избавляется от треска методом смазывания вилки и пластиковой гайки троса.
• Смазать литолом место установки пластиковой втулки на кронштейне педали.
• Снять пыльник с рычага вилки и смазать графитовой смазкой из баллончика первичный вал коробки передач.

Стоит рассмотреть еще один эффективный метод, показанный на видео, который используют бывалые автолюбители. Суть его заключается в следующем:

• Отключить ДМРВ и снять воздушный фильтр.
• Снять заглушку штока выжима муфты.
• Сбросить трос с вилки муфты.
• Залить из шприца 30-40 мл трансмиссионного масла.
• Передвинуть вилку вперед-назад 10-15 раз.
• Установить трос, заглушки и фильтр на место.

На примере второй части статьи становится понятно, что настройка привода сцепления не всегда приносит желаемый эффект в борьбе за акустический комфорт. Хотя, с технической стороны процедура необходима, поскольку обеспечивает продуктивную эксплуатацию автомобиля.

Доброго всем времени суток.

Как и многих, меня несколько раздражала поскрипывающая пощёлкивающая педаль сцепления. Решение я увидел в установку пружинки в наконечник троса сцепления, вроде как на Приорах стоит с завода.

В общем-то ничего сложного взять и поставить пружину — способ давно известный и множество записей про устранение есть, но я напишу с какими трудностями столкнулся лично я (рукожопость прокачана до 80лвл).

Замена выжимного подшипника Приора

Для того чтобы поменять деталь, придется снимать КПП. С подробной инструкцией по снятию коробки передач вы можете ознакомиться здесь (ссылка на страницу).

После снятия коробки необходимо следующее:

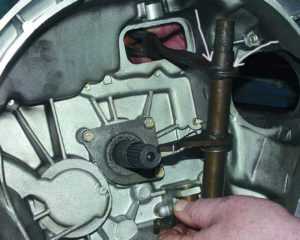

Первым делом для снятия подшипника необходимо найти усики специального пружинного фиксатора. Далее два конца усиков извлекаем из держателя подшипника. Для этого нужно приложить небольшое усилие и вытащить усики из двух отверстий.
Теперь подшипник вместе с держателем легко снять с направляющей втулки.
Для того чтобы произвести осмотр или замену самой детали, потребуется извлечь ее непосредственно из держателя

Для этого, при помощи отвертки с плоским концом отожмите четыре металлических лапки в нескольких местах корпуса.
Теперь деталь можно извлечь и заменить на новую.
При установке нового подшипника обратите внимание на его визуальное состояние (не должно быть дефектов, трещин). После установки и смазки, раскрутите деталь, одновременно проверяя его работу на предмет посторонних шумов

Кроме того, не должно фиксироваться и заметных люфтов.
Обратная установка КПП.

Теперь вы знаете, как поменять выжимной подшипник на приоре!

Важные моменты

Обратите внимание на то, что сегодня в продаже имеются поддельные авто-комплектующие. Учтите, что большинство новых, оригинальных выжимных, имеют в своем составе нанесенную заводскую смазку светлых оттенков

В дополнение к сказанному, рекомендуем вам приобретать выжимные, которые выполнены только из металла. Помимо наличия металлического корпуса, смотрите, чтобы в местах креплений, так называемых ушек (фиксаторов) металлическое покрытие было однородного цвета без признаков закаливания при помощи высоких температур. Особое внимание уделите проверке детали на так называемый люфт (должен отсутствовать или быть минимальным). Покрутите изделие, послушайте, имеются ли шумы при его вращении.

Для того чтобы выбрать выжимной подшипник сцепления Приора, необходимо знать о том, какая система сцепления у вас установлена (какого производителя). К примеру, и «Valeo» имеют свои собственные, оригинальные подшипники которые не взаимозаменяемы. И напротив, гарантирует полную совместимость и корректную работу с различными системами сцепления на автомобилях «Калина», «Приора». Плюс ко всему, имеются хорошие отзывы о качестве и продолжительно сроку эксплуатации.

Замена троса сцепления Лада Приора

В случае обрыва троса или его тугого перемещения в оболочке заменяем трос в сборе. Сегодня мы Вам расскажем, как заменить трос сцепления на Лада Приора своими руками.

Замена троса сцепления Лада Приора

1. Снимаем воздушный фильтр. В моторном отсеке.

2. Потянув трос вперед, вынимаем поводок с тросом из паза рычага вилки выключения сцепления.

3. Ключом «на 17» отворачиваем на несколько оборотов гайку крепления переднего наконечника оболочки троса к кронштейну на коробке передач, удерживая оболочку за шестигранник другим ключом того же размера.

4. Вынимаем наконечник оболочки троса из кронштейна на коробке передач. В салоне автомобиля под панелью приборов.

5. Ключом «на 8» отворачиваем гайку крепления кронштейна оболочки троса к кронштейну педали. Операцию по снятию корпуса механизма автоматической регулировки длины троса с пальца педали сцепления приходится выполнять в труднодоступном месте. Для облегчения выполнения операции сильно тянем педаль сцепления на себя.

6. Чтобы задняя кромка педали несколько деформировала тонкий листовой металл панели кузова.Отверткой поддеваем стопорную скобу пальца педали сцепления.

7. И снимаем ее (для наглядности показано в моторном отсеке со снятым чехлом педали сцепления).

8. Снимаем проушину корпуса механизма автоматической регулировки длины троса с пальца педали сцепления. Из отверстия в щитке передка вынимаем уплотнительный чехол троса.

9. Вытягиваем трос в салон.

10. Отворачиваем и снимаем поводок с резьбового наконечника троса. Перед установкой троса.

11. Проверяем состояние пластмассовой втулки на пальце педали. Изношенную втулку заменяем новой и наносим на палец и втулку пластичную смазку.

Устанавливаем трос в следующей последовательности:– продеваем трос через отверстие в щитке передка из салона в моторный отсек;– устанавливаем уплотнительный чехол в отверстие щитка передка;– надеваем корпус механизма автоматической регулировки длины троса на палец педали и крепим его;– закрепляем оболочку троса;– наворачиваем на резьбовой наконечник троса пластмассовый поводок, так чтобы торец наконечника троса оказался заподлицо с торцом поводка;– заводим поводок в паз рычага вилки выключения сцепления.

После установки троса регулируем привод сцепления. Для этого вытягиваем трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины, и удерживаем трос в таком положении.

Штангенциркулем измеряем расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.

При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса) поводок должен прилегать к рычагу вилки без зазора. После этого нажимаем педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Проверяем полный ход педали сцепления, который не должен превышать 146 мм.

Напомним, что предыдущая новость была о том, как заменить передние стойки на Лада Приора своими руками.

Как установить

Перед установкой нового тросика требуется хорошенько смазать на педали и втулку и палец. Лучше всего для этого подойдет пластичный состав Литол-24.

Затем конец троса продевают в отверстие, расположенное в переборке двигательного отсека со стороны салона автомашины так, чтобы он оказался в подкапотном пространстве. Туда же заправляют и резиновый чехол.

Поводок наконечника зубчатого надевают непосредственно на палец привода сцепления и фиксируют скобкой.

Торец оболочки крепят гайкой к кронштейну педали. Следует убедиться, что фиксация надежна. Вряд ли кому-нибудь понравится, в случае чего, вновь туда лезть из-за некачественного соединения.

Далее под капотом нижнюю часть оболочки втыкают в специальное отверстие на кронштейне коробки передач.

Поводок накручивают на наконечник троса (там есть резьба) – последний должен выступать примерно на один оборот наружу, но не более.

Наступает черед регулировки привода сцепления. По завершении этого процесса педаль два или три раза нажимается до упора и затем настройку повторяют.

Рабочая поверхность поводка наконечника обязательно обрабатывается вышеназванной смазкой.

Остается только убедиться, что теперь весь механизм работает исправно и установить все ранее снятые детали на места.

Подробнее с процессом можно ознакомиться по нижеприведенному видео:

Снятие, замена, установка коленвала и его вкладышей

Симптомы: педаль сцепления переместилась в крайнее нижнее положение, увеличился свободный ход педали сцепления.

Возможная причина: поврежден приводной трос сцепления.

Инструменты: набор головок, набор гаечных ключей, плоская отвертка, солидол.

1. В салоне автомобиля под приборной панелью открутите крепежную гайку упора троса привода сцепления к кронштейну педалей, используя гаечный ключ «на 8». Снимите упор с кронштейна.

2. Отсоедините от пальца педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска (используйте отвертку).

3. Демонтируйте пластмассовую втулку с пальца педали. Осмотрите втулку на наличие износа и, при его наличии, произведите замену втулки, предварительно нанеся на нее солидол.

4. Извлеките уплотнитель троса привода выключения сцепления из отверстия в щитке передка (в моторном отсеке автомобиля).

5. Потяните наконечник троса в направлении прямолинейного движения автомобиля, а затем выведите его из паза, расположенного на вилке выключения сцепления.

6. Открутите крепежную гайку наконечника троса к кронштейну на коробке переключения передач, используя гаечный ключ «на 17». Предотвратите проворачивание наконечника троса, удерживая его вторым гаечным ключом.

7. Извлеките наконечник троса из прорези в кронштейне, после чего вытяните трос из отверстия в щитке передка.

8. Снимите трос привода сцепления с автомобиля.

9. Для монтажа нового приводного троса сцепления сначала пропустите его в отверстие в щитке передка, а затем закрепите на пальце педали сцепления корпус механизма компенсации износа накладок ведомого диска.

Примечание. Прежде чем устанавливать механизм компенсации износа на палец педали сцепления, смажьте втулку пальца смазкой.

10. Зафиксируйте упор оболочки троса на кронштейне педалей.

11. Вмонтируйте в прорезь в щитке передка уплотнительный элемент оболочки троса привода сцепления.

12. Вмонтируйте наконечник троса в кронштейн коробки переключения передач, а затем затяните его крепежную гайку.

13. Навинтите поводок на нижний наконечник приводного троса сцепления так, чтобы наконечник выступал относительно поводкового торца на высоту 0 – 1 мм.

14. Произведите установку приводного троса выключения сцепления в исходное положение следующим образом:

– переместите нижний наконечник троса привода до упора вперед в направлении прямолинейного движения автомобиля;

– удерживайте наконечник в вытянутом положении;

– произведите измерение размера L (расстояние между вилкой выключения сцепления и поводком). Расстояние L должно составлять 27 миллиметров;

– при несоответствии допустимого значения установите его, вращая поводок в нужную сторону.

15. Введите наконечник приводного троса в паз, расположенный на вилке выключения сцепления, а затем отпустите его. Поводок нужно установить на вилку без зазора под действием пружины.

Примечание. Прежде чем устанавливать поводок наконечника на вилку выключения сцепления, смажьте смазкой его поверхность, которая контактирует с вилкой.

16. Выжмите педаль сцепления до упора три раза, после чего снова измерьте расстояние L (см. пункт 14).

17. Повторите регулировку, если это необходимо.
