Где находится помпа на ваз 2114? симптомы выхода из строя, способы проверки, цена

Содержание:

Замена помпы на ВАЗ 2113, 2114, 2115

В процессе замены на новую деталь нужно нанести герметик, выдерживающий высокую температуру, на фланец и прокладку, которую необходимо установить в гнездо.

Новая помпа на автомобиль ВАЗ 2115 монтируется следующим образом:

  1. Прикрутить болты и затянуть на фланце помпы.
  2. Поставить кожух из металла. Закрутить болты крепления.
  3. Установить шкив распредвала. Затянуть болт.

Установка шкива распредвала

  1. Поставить натяжительный ролик и ремень ГРМ.

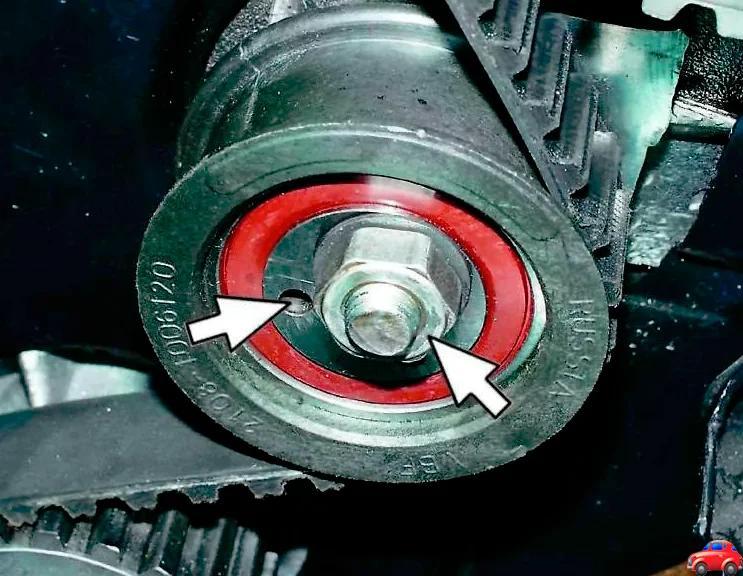

Установка натяжительного ролика и ременя ГРМ.

  1. Пассатижами откорректировать уровень натяжки изделия, которое не должно поворачиваться в бок более чем на 90 градусов.
  2. Установить защитную крышку механизма ГРМ из пластика.
  3. Заливать охлаждающую жидкость, пока из снятого патрубка дроссельной заслонки не начнет вытекать.
  4. Установить патрубок, затянуть крепление.
  5. До нужного объема залить антифриз или тосол.

После замены своими руками необходимо запустить мотор и прогреть. Тогда будет понятно, исправно помпа работает или нет.

На ВАЗ-2113 и 2114 некоторых модификаций с 2011 года устанавливались моторы 16 клапанов. На них помпа меняется так же, но есть некоторые отличия:

  1. Необходимо демонтировать две шестерни распредвала.
  2. Требуется снятие опорного ролика.
  3. Чтобы достать защитный кожух, нужно снимать колесо.

16-клапанная модификация «четырнадцатой» модели требовательна к правильному выставлению меток.

Признаки неисправности и замена помпы на ВАЗ 2114

Помпа предназначена для правильной работы системы охлаждения. На ВАЗ 2114 помпа приводится в действие механически, движением ремня ГРМ. Также она связана со шкивом генератора. Из-за того, что помпа является частью системы, ее проблемы могут обернуться неприятностями для двигателя или электрической части. Поэтому следить за ее исправным состоянием крайне необходимо.

Признаки неисправности

Среди самых популярных признаков проблем помпы:

  • перегревается двигатель;
  • неравномерно изнашивается ремень ГРМ;
  • подтекает охлаждающая жидкость.

Перегрев двигателя

При нормально работающей помпе в красную зону температура ОЖ может забираться только в летнее время при длительной стоянке на холостых или езде на повышенных оборотах. Если на ходу стрелка подбирается к 105 градусам, это может говорить о неисправности помпы. Проверить несложно – достаточно включить печку. Если она дует холодным воздухом, циркуляции ОЖ в системе нет. Водяной насос нужно заменить. Чаще всего причиной выхода помпы из строя становится обламывание крыльчатки.

Неравномерный износ ремня ГРМ

Одной из распространенных причин подъедания ремня на ВАЗ 2114 является износ подшипников и втулок оси помпы. Другими словами, она начинает болтаться, и из-за этого ремень изнашивается. Для владельцев 16-клапанных ВАЗ 2114 обрыв ремня ГРМ может обернуться загибанием клапанов. Чтобы проверить состояние водяного насоса, его придется снять.

Течет охлаждающая жидкость

Эта проблема может появиться после длительной эксплуатации помпы, когда изнашивается прокладка, или из-за ее неправильной установки. Проявляется она уходом охлаждающей жидкости и появлением подтеков в районе помпы.

Какой бы из вышеперечисленных признаков не проявлялся, потребуется замена помпы. Часто возникает вопрос, какую помпу лучше установить. На рынке много насосов для ВАЗ 2114, среди которых много некачественной и контрафактной продукции. При покупке нужно визуально оценить качество сборки и металла, сравнив несколько вариантов. Обязательно проверить, что ось не болтается на подшипниках и имеет четкий угол в 90 градусов. Даже небольшой перекос свидетельствует о браке – такая помпа станет есть ремень ГРМ.

Ответа на вопрос, какой из производителей лучше, нет – на каждого есть много положительных и отрицательных отзывов. Поэтому выбирать стоит конкретную помпу, а не производителя.

Замена помпы своими руками

Снятие помпы ВАЗ 2114

Процесс замены зависит от того, сколько клапанов в двигателе автомобиля. На 8-клапанном двигателе один шкив коленвала, на 16-клапанном – два, следовательно, и система организована по-разному. Кстати, помпа для 8-клапанного двигателя на 16-клапанный и наоборот не подойдет.

Если признаком неисправности помпы стал износ ремня ГРМ, то нужно проверить состояние ролика-натяжителя. Если есть признаки ржавчины, лучше менять его тоже. Если под уплотнительной резинкой отсутствует смазка, или ее недостаточно, запас нужно восполнить. Также стоит проверить, какую степень износа имеет ремень генератора. Хотя его неожиданный обрыв не критичен для авто, менять ремень в дороге – сомнительное удовольствие, особенно, если нет запасного.

Процесс замены на 8-клапанном ВАЗ 2114

  1. Снять защитный кожух ГРМ.
  2. Ослабить и снять (при необходимости) натяжной ролик.
  3. Ослабить генератор, снять ремни генератора и ГРМ.
  4. Отсоединить шланги от помпы, слить ОЖ.
  5. Снять защитную крышку и помпу.

После снятия нужно тщательно очистить поверхности фланца помпы и блока цилиндров от грязи и прикипевших остатков прокладки. Нарастание грязевой «бороды» — одна из причин перекоса помпы и подъедания ремня ГРМ.

Во избежание течей прокладку необходимо с обеих сторон тщательно промазать красным герметиком.

После замены помпы необходимо выставить метки ГРМ: коленвал может сместиться относительно распредвала.

Процесс замены на 16-клапанном ВАЗ 2114

На 16-клапанных автомобилях менять помпу своими руками сложнее, но тоже вполне возможно.

  1. Снять пластиковый кожух и кожух ремня ГРМ.
  2. Чтобы снять кожух, отделяющий шкивы от блока цилиндров, нужно снять ремень ГРМ, шкивы распредвалов, натяжной и опорный ролики. Без этого помпу вытащить не получится.
  3. Чтобы добраться до нижних болтов кожуха, нужно снять правое колесо.
  4. Снять помпу.

Дальнейшие действия по содержанию идентичны автомобилям с 8-клапанным двигателем.

nadomkrat.ru

Замена и обслуживание помпы в ВАЗ 2114 своими руками

В системе охлаждения ВАЗ 2114 работает множество элементов, один из которых – водяной насос. Среди автомобилистов агрегат больше известен как помпа. Насос выходит из строя редко.

Но если это произошло, то эксплуатация автомобиля с неисправной помпой может привести к перегреву силовой установки.

Чтобы сохранить все элементы двигателя и системы охлаждения в рабочем состоянии, нужно проводить регулярный осмотр. Касается это и водяного насоса.

Охлаждение силовой установки автомобиля происходит за счет циркуляции охлаждающей жидкости. Отвечает за циркуляцию помпа, которая приводится в действие за счет ремня газораспределительного механизма (ГРМ). При поломке насоса циркуляция охлаждающей жидкости прекращается.

Разобравшись с предназначением помпы, можно легко проверить её работоспособность. Способов проверки достаточно много, но большинство автомобилистов предпочитают делать это при помощи верхнего шланга радиатора. Его необходимо зажать во время работы двигателя. Если внутри шланга чувствуется пульсация охлаждающей жидкости, значит помпа работает исправно, соответственно, замена не требуется.

Признаки неисправности

Существует четыре признака по которым можно понять, что водяной насос в автомобиле ВАЗ 2114 вышел из строя:

  1. Охлаждающая жидкость быстро уходит. Такой признак указывает на то, что помпа повреждена. Также течь может быть в другом месте, к примеру, в патрубках или в самом радиаторе. Необходимо проверить всю систему охлаждения на наличие протечки.
  2. Повреждения ротора. Чтобы проверить эту деталь, необходимо провести осмотр обратной стороны водяного насоса. Если лопасти ротора частично или полностью разрушены, работа всего узла ухудшается.
  3. Жидкость на контрольно-вентиляционном отверстии. Если из этого отсека сочится антифриз, значит сальник помпы износился. При обнаружении темного налета вокруг сальника, необходимо заменить его.
  4. Воющий шум во время работы мотора ВАЗ 2114. Такой дефект чаще всего появляется при износе подшипников вала помпы.

Местонахождение помпы под капотом. При замене насоса требуется установка нового ремня ГРМ

Замена помпы

При необходимости замены помпы, нужно позаботиться о наличии нового ремня газораспределительного механизма. Перед началом разбора нужно убедиться, что под рукой присутствует набор отверток, гаечных ключей, куплены детали на замену, прокладки, герметик и т.д.

Процесс будет значительно проще, если водитель снимет правое переднее колесо. Лучше демонтировать его вместе с защитой. В подготовку также входит удаление кожуха ремня ГРМ, который крепится на болты. После можно снимать ремень, шкив и ролик генератора.

В общем, механизм натяжения ремня должен быть убран.

Инструкция

  1. Замена начинается с демонтажа шестерни газораспределительного вала в ВАЗ 2114. Достать её можно при помощи торцового ключа, который помещается в одно из отверстий. Этим действием шестерня будет «заблокирована», и можно будет открутить все болты крепления.

Вам нужно открутить четыре болта, которые держат крышку шкива распредвала

Обычно шестерня сидит свободно, но при сопротивлении ей можно помочь молотком. Также нужно быть особенно внимательным при демонтаже, так как фиксирующая шпонка расположена внизу шестерни. Определить где низ, а где верх можно по меткам газораспределения. Нужно проследить, чтобы шпонка не выпала, так как деталь маленькая. Легче всего её достать при помощи плоской отвертки.

  1. После нужно слить весь антифриз из системы. Когда жидкость слита, можно демонтировать металлический щиток. Держат металлический щиток несколько болтов и гайка. Эти элементы помечены стрелками
  2. Теперь водитель может извлечь нерабочий механизм водяного насоса. Замена может застопориться, так как не всегда вручную можно сорвать механизм. Помочь в этом деле может деревянная наставка и молоток. Насос нужно вынимать, когда его ничего не держит. Упростить процесс может отвертка, но при ощутимом сопротивлении не стоит давить инструментом, так как алюминиевый корпус может навредить другим элементам. Вам необходимо повернуть крышку и аккуратно извлечь помпу с её посадочного места
  3. Когда механизм извлечен, можно приступать к установке нового насоса. Место необходимо тщательно зачистить от старого герметика, а также удалить старую прокладку. На новую прокладку следует нанести слой герметика и поставить её вместе с новым насосом. Номер, обозначенный стрелкой, должен находиться сверху, чтобы механизм работал исправно

Как заменить водяной насос, он же помпа на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) Процесс замены довольно таки трудоёмкий но не сложный и с ним даже самый начинающий автолюбитель справиться, главное запастись временем, правильным набором инструментов и следовать полностью инструкции, ну что же, начнём: В самом начале операции, вам нужно будет слить охлаждающую жидкость всю из системы (О том как это сделать, читайте в статье: «Замена охлаждающей жидкости на ВАЗ»), после чего к системе Газо-Распределительного Механизма переберитесь, а именно снять сам ремень с натяжным роликом (О том как снять ремень, смотрите в статье: «Замена ремня ГРМ на автомобиле», а о том как снять ролик, читайте в статье: «Замена натяжного ролика на ВАЗ») в этой системе вам придётся, затем снять звёздочку распределительного вала будет нужно (см. в этом случае статью: «Замена сальника распредвала» пункты 1-3), ну и после снятия всех этих вещей, можно приступать к замене самого насоса.

2) Для замены насоса, отверните гайку (см. фото 1) и четыре болта которые крепят заднюю крышку и сам насос к двигателю (см. фото 2, на нём показаны места где крышка и сама помпа крепиться к двигателю), как только всё откручено, отведите в сторону саму пластиковую заднюю крышку чтобы она не мешала и после этого отвёрткой или же рукой, выньте водяной насос из отверстия в которое он входит (см. фото 3), тем самым вы снимите помпу с двигателя автомобиля, на ней ещё прокладка будет установлена (см. фото 4) которую тоже снимите и при необходимости замените её на новую (Это только в том случае, если прокладка повреждена и если вы не собираетесь менять помпу на новую, а снимали её лишь для осмотра например).

Примечание! Если вдруг вы не сможете вынуть помпу из отверстия (Она просто близко к кузову стоит и при вынимании, в кузов может легко упираться), то в таком случае одной рукой вынимайте помпу, а другую положите на двигатель и наклоните его (Силу нужно будет применить, сам двигатель на подушках резиновых стоит) таким образом, чтобы вы смогли вынуть помпу!

3) Теперь приступим к дефектовке (Это проверка) водяного насоса, сразу рекомендуем вам посмотреть на то место где насос был установлен, там подтёков никаких быть не должно и капель охлаждающей жидкости тоже (Могут кстати подтёки быть, потому что когда вы снимали насос остатки охлаждающей жидкости возможно вылились через это отвёрстие, поэтому это сразу нужно смотреть, не снимая при этом водяного насоса с двигателя автомобиля), кроме того взгляните на дренажное отверстие (см. фото 1) в насосе, если на нём обнаружены частички жидкости, то это и говорит о том что через него вытекала жидкость из системы (Обычно через это отверстие охлаждающая жидкость и вытекает), в этом случае как вы уже поняли, насос тоже подлежит замене на новый, кроме этого ещё руками за него возьмитесь точно так же как на фото 2 показано и пошатайте валик насоса (Всё должно чётко держаться и ничего шататься не должно, если шатается, то значит подшипник в насосе не исправен и данный водяной насос подлежит замене), далее взгляните на все места которые указаны на 3 фото, на них не должно быть трещин, сколов, сама крыльчатка (Указана буквой А) не должна быть выкрашена в другой цвет и если она у вас металлическая, то ржавчины на ней тоже быть не должно, ещё проверьте хорошо ли затянут винт который стопорит подшипник (см. фото 4, данный винт указан стрелкой) и при необходимости затяните его до упора.

Установка: Новый водяной насос устанавливается на своё место в обратном порядке снятию, но устанавливается он таким образом, чтобы номер который на самом корпусе насоса выбит (см. фото ниже) был направлен вверх, описания к установке остальных деталей, таких как ремень ГРМ к примеру, читайте в тех статьях на которые вы переходили по ссылкам которые мы вам давали.

Дополнительный видео-ролик: Наглядно посмотреть процесс замены данного водяного насоса, вы можете в видео-ролике который размещён чуть ниже и заточен как раз таки именно под автомобили семейства Самара 2.

Источники

  • vaz-russia.com/remont-vaz-2113/zamena-vodyanogo-nasosa-pompyi-na-vaz-2113-vaz-2114-vaz-2115.html
  • vaz-2114-lada.ru/2020/09/zamena-pompy/
  • vazweb.ru/desyatka/ohlazhdenie/zamena-pompyi-na-vaz-2114.html
  • ladaautos.ru/vaz-2115/menyaem-pompu-vaz-2115-samostoyatelno-video.html
  • drive2.ru/l/9746242/

Видео: процедура замены водяного насоса своими руками

Рекомендуется убедиться, что новая и старая помпы полностью идентичны

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.

Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа

Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку

Рекомендуется пользоваться термостойким герметиком для надёжности соединений.

Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Заранее нужно будет приобрести следующие запчасти:

  1. водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);
  2. элементы электрооборудования;
  3. несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;
  4. крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

  • Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).
  • Далее слить охлаждающую жидкость из системы.
  • Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.
  • Вместо него подсоединить собранный узел.

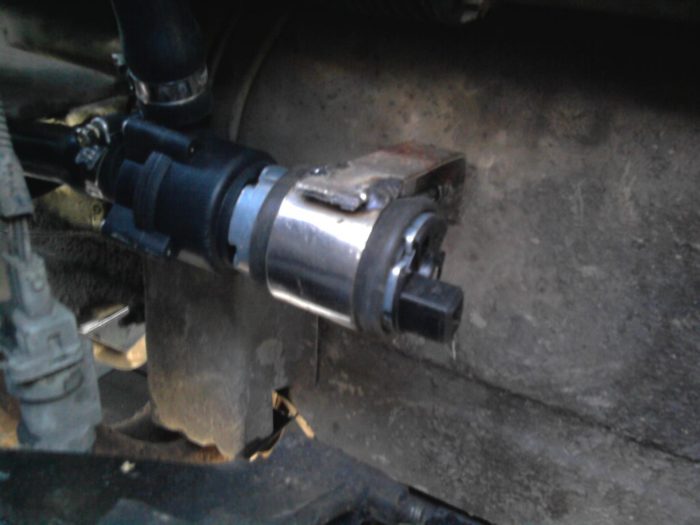

  • После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Замена помпы на ВАЗ 2114, ВАЗ 2115 (16 клапанов)

Процедура замены водяного насоса на моторах 8 и 16 клапанов будет несколько различаться. Дело в том, что на ВАЗ 2114 с 8 клапанами стоит только один шкив коленчатого вала, а на машинах с 16-клапанным мотором — два. То есть конструкции автомобилей с разными типами двигателей несколько отличаются друг от друга.

Процедура замены водяного насоса

Для начала потребуется снять пластиковый кожух защиты ремня ГРМ, однако это не так просто, как на ВАЗе с 8 клапанами:

  • Для того чтобы снять кожух потребуется снять шкивы с обоих коленвалов.
  • И также нужно отсоединить два ролика ГРМ — опорный и натяжной.
  • Снять помпу без демонтажа шкивов и роликов невозможно.
  • Также потребуется снять правое переднее колесо. Рекомендуется использовать домкрат, чтобы поднять кузов на нужную высоту. Только так можно будет добраться до болтовых соединений, которыми кожух ГРМ крепится к мотору.
  • Далее можно руководствоваться той схемой, которая приведена для 8-клапанных двигателей.

Работа по замене водяного насоса на ВАЗ 2114 и ВАЗ 2115 не представляет особых сложностей. Главное — тщательно подойти к выполнению каждого этапа процедуры и работать только исправными инструментами. Замена помпы своими руками — это та работа, которая не нуждается в спецподготовке.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Глючит спидометр на ваз 2114

Расход бензина ВАЗ 2109, карбюратор, трасса, город, смешанный цикл

Как поменять лягушку на ваз 2107, причины неисправности, где находится датчик

Схема топливной системы ваз 21214 инжектор

Коды ошибок ВАЗ — таблица со списком всех ошибок

ВАЗ 2107 сломалась полуось, для чего нужна, конструкция, характеристики, замена

Замена радиатора на ваз 2110. Замена своими руками

В салоне пахнет бензином, калина, основные причины, как устранить

Основные причины

Прежде чем рассказать о признаках умирающей помпы, которой требуется замена или же ремонт, нужно сказать пару слов касательно причин выхода из строя этого устройства.

Всего можно выделить несколько основных факторов, из-за которых подобное происходит:

  • Использование низкокачественного антифриза. Около 90% насосов ломаются именно из-за этого. Такая жидкость охлаждения способствует появлению смолистых отложений, от которых крыльчатка с трудом вращается;
  • Коррозия. Опять же связано с низкосортным антифризом;
  • Кавитация, то есть образование вакуумных пузырьков, способных буквально вырывать частицы помпы и разрушать механизм;
  • Результат естественного износа. У каждого устройства есть ограниченный ресурс. Лучшие образцы служат около 200 тысяч километров;
  • Нарушенное крепление. Все просто. Крепеж ослаб, насос расшатался и развалился.

В большинстве случаев виноват именно сам автовладелец. Водители обязаны следить за состоянием системы охлаждения, проверять периодически помпу, вовремя менять ОЖ.

Нельзя исключать проблему заводского брака, а также просто некачественные и дешевые помпы, которые ставят на бюджетные авто или в рамках ремонта, обманывая тем самым клиента.

Не удивительно, что следом может выйти из строя ГРМ, произойти разрыв натяжного ролика, пробиться прокладка ГБЦ и прочие неприятности, которые могут стоить огромных денег при ремонте.

Проблемы с водяным насосом могут произойти на различных авто:

  • на Калине;
  • ВАЗ 2110;
  • Лада Приора 16 клапанов;
  • ВАЗ 2114;
  • Лада Приора 8 клапанов;
  • ВАЗ 2115;
  • Деу Ланос;
  • Нива Шевроле;
  • Деу Нексия;
  • Лада Гранта;
  • Рено Логан;
  • Шевроле Авео и пр.

Не стоит думать, что это проблема исключительно дешевых и бюджетных авто, а также простых моторов типа ЗМЗ 406.

Помпа может быть приговорена и на более дорогостоящих авто. Все зависит от того, как владелец следит и обслуживает машину своими руками, либо же в автосервисе.

Демонтаж

Перед началом работ нужно понять, где находится деталь. Водяной насос расположен в левой стороне подкапотного пространства, под шкивом распредвала, поэтому при заклинивании слетает ремень ГРМ.

Процесс снятия несложный, перед этим мотор должен остыть.

В ТС с двигателем 8 клапанов необходимы действия:

  1. Отсоединить клемму с АКБ.

Отключение клеммы от аккумулятора

  1. Убрать кожух ГРМ (держится на 3-х болтах).

Снятие кожуха ГРМ

  1. Выставить метку на распредвале, чтобы совмещалась с риской на моторе. Нужно поднять автомобиль домкратом и медленно крутить правое переднее колесо, предварительно установив 4-ю передачу.
  2. Отодвинуть ремень ГРМ. Изделие нужно ослабить, потребуется убрать натяжительный ролик.
  3. Открутить крепежные болты модуля зажигания, не отсоединяя контакты. Это нужно, чтобы подобраться к пробке слива тосола или антифриза.
  4. Приготовить емкость, куда будет поступать жидкость, и шланг.
  5. Открутить пробку ключом на «13». Подставить шланг, который должен быть направлен в емкость.
  6. Когда напор станет слабым, крышку можно прикручивать обратно. Всю жидкость сливать нет смысла, для облегчения процесса можно немного оставить.
  7. Подальше убрать емкость.
  8. Демонтировать тонкий патрубок. Деталь соединена с блоком подогрева дроссельной заслонки.
  9. Снять все патрубки подогрева.
  10. Отверткой заклинить зубья шестеренки распредвала, открутить болт крепления.
  11. Убрать шкив.

Снятие шкива

  1. Снять металлический кожух (крепится 5-ю болтами).
  2. Открутить насос. При помощи деревянного бруска обстучать корпус устройства, демонтировать.
  3. Очистить от герметика посадочное.

Перед установкой нового насоса нужно проверить старый на наличие люфта. Проверить герметичность сальника. При отсутствии люфта и утечек старую помпу можно установить обратно.

Замена водяного насоса на ВАЗ 2108 и 2109

Помпа на ВАЗ 2114 Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

  1. Отсоединяется минусовая клемма аккумулятора.
  2. В заранее подготовленную десятилитровую ёмкость полностью сливается ОЖ. В рабочем состоянии в системе охлаждения ВАЗ 2108/09 циркулирует около 8 литров тосола. Если жидкость менялась недавно, её можно будет использовать повторно. Сливать охлаждающую жидкость на землю запрещено, так как она ядовита для растений и животных.

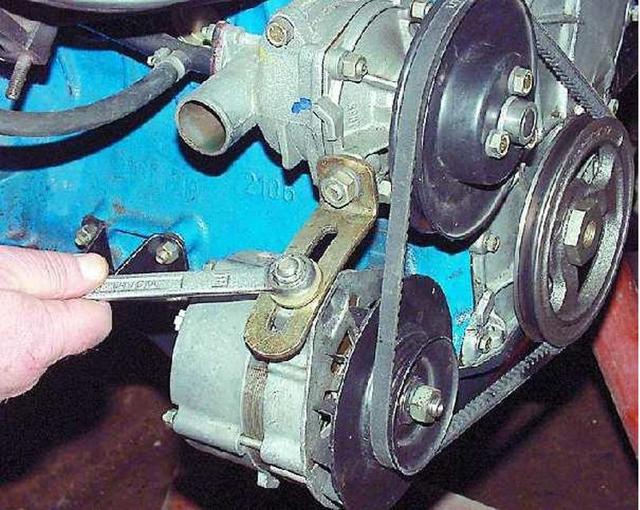

  3. Снимается ремень генератора. Для этого ослабляется гайка фиксации на натяжной планке, и генератор смещается в направлении двигателя. Ремень провисает и легко снимается.
  4. Для того чтобы после снятия ремня ГРМ не сбились настройки, приводные шкивы следует выставить по меткам. Это несложно. Домкратом вывешивается правое переднее колесо. Затем включается пятая передача. Медленно вращая колесо, метка на шкиве распределительного вала совмещается с неподвижной меткой на двигателе.
  5. Ослабляется натяжной ролик ремня ГРМ. Для этого отворачивается винт крепления, а ролик отводится в сторону от зубчатой передачи ремня.

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

  1. С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.
  2. Крепёжные болты очищаются от смазки, ржавчины и мусора. Перед установкой новой помпы на резьбу наносят тонкий слой герметика.
  3. Прокладка смазывается водостойким герметиком и новый насос аккуратно устанавливается на место. Иногда может потребоваться напрессовать помпу при помощи деревянной проставки.
  4. Болты затягиваются сначала вручную, затем при помощи ключей. При этом категорически запрещается перетягивать резьбу — может треснуть корпус насоса.
  5. Сборка производится в обратном порядке.
  6. Заливается свежая (или ранее слитая) охлаждающая жидкость.
  7. Из системы удаляются воздушные пробки.
  8. Запускается мотор, и система охлаждения проверяется на предмет утечек.

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

Как определить износ помпы

Износ водяного насоса с легкостью заметят опытные автомобилисты. Новичкам сложно определить неисправную деталь. Признаки износа описаны ниже.

Перегрев двигателя

Когда на приборной панели температура двигателя выше 90 градусов — помпа неисправна, особенно если перегрев происходит зимой.

Такой симптом, сопровождающийся загоранием лампочки на приборной панели, сигнализирует о неисправности детали. Закипает антифриз и идет пар из радиатора. Автомобиль эксплуатировать нельзя.

Чтобы убедиться в источнике неисправности, необходимо:

  1. Прогреть двигатель до 90 градусов.
  2. Установить на панели управления печкой горячий воздух и включить.

При исправном насосе должно поступать тепло. Если идет холодный воздух при рабочей температуре мотора — это признак поломки крыльчатки. Требуется замена помпы.

Неравномерное изнашивание ремня ГРМ

Механизм запускается ремнем ГРМ. При неполадках неопреновое изделие может неравномерно изнашиваться. Удостовериться в этом можно, сняв ремень и осмотрев изделие. С одной стороны износ будет больше.

Связана проблема с исчерпанием ресурса подшипников помпы. Сама деталь может все еще работать исправно.

Неравномерный износ может быть связан с искривлением крепления. Проверить несоосность можно, приложив линейку или другой ровный предмет к ремню.

Подтекание

Наиболее распространенная проблема помпы, с которой сталкиваются владельцы ВАЗ 2114 — течь. Может происходить из-под сальника, крыльчатки или корпуса. Жидкость будет наблюдаться на корпусе устройства, креплениях или защите двигателя.

Если заметны капли, которые накапливаются долго — проблема не критичная, не обязательно устранять в срочном порядке. Если жидкости много, необходимо вмешательство.

Иногда антифриз подтекает после замены помпы. Значит, неправильно установлена прокладка.

Еще один показатель неисправности насоса — в салоне запах антифриза. Может сигнализировать и о других поломках.

Водяная помпа — неремонтопригодная деталь в устройстве автомобиля. При поломке поможет только замена.

Выбор и замена помпы ВАЗ 2114 своими руками

Поддельных помп — море. Главное, не соблазняться на цену. ТЗА, к примеру, несмотря на то что недорогая, тоже может быть поддельной. А Лузар хоть и неподдельный, но ставить его опасно. Дело не в марке, а в качестве изготовления. Лучше отдавать предпочтение помпам с чугунной крыльчаткой, чтобы не произошло так, как мы описывали в начале этой истории. Пластик не всегда качественный, а хорошая помп проходит не меньше 60 тысяч. Лучше отдать за правильную немецкую Hepu этих 1200 рублей и спокойно ездить 60 тысяч, чем сэкономить на пластиковом ТЗА, хоть завод и говорит, что ставит их с конвейера.

Замена помпы на АвтоВАЗ 2113-2115: что нужно и сколько стоит?

Среднестатистическая стоимость в 2018 году на процедуру замены помпы на семейство автомобилей ВАЗ 2113, 2114, 2115 варьируется от 500 до 1750 рублей, в зависимости от архитектуры ДВС, месторасположения СТО и зачастую также включает стоимость самого насоса. Однако процедура установки нового насоса не является сложной и свободно выполняется одной парой рук в домашних условиях, что позволяет прилично сэкономить на обслуживании автомобиля без снижения качества конечного результата.

Для собственноручного ремонта потребуется штатный набор инструментов, а именно:

  • гаечные ключи на 10 и 17-19 в количестве 2-3 штук;
  • головка на 10, желательно с длинным корпусом;
  • шлицевая отвертка с длинной ручкой.



Производитель

Артикул

Совместимость с авто

Совместимость с типом двигателя

Примерная стоимость, руб.

ТЗА

2109-1307010

ВАЗ 2108-2115, KALINA

8 клапанный

540

HORT

2108-1307010

ВАЗ 2108-2115, KALINA

8 клапанный

575

WEEN

P801

ВАЗ 2108-2115, KALINA

8 клапанный

610

LUZAR

LWP 0112

ВАЗ 2112-2115

16 клапанный

1080

HEPU

Р625

ВАЗ 2112-2115

16 клапанный

1450

Обратите внимание! Выбирать комплектующие для системы охлаждения силового агрегата требуется строго по VIN-номеру автомобиля, сверяя с ним на совместимость артикулы деталей. В противном случае помпа или система в целом может нестабильно функционировать, что негативно скажется на эксплуатационном сроке силового агрегата.

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Заранее нужно будет приобрести следующие запчасти:

  • водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);
  • элементы электрооборудования;
  • несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;
  • крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

  1. Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).
  2. Далее слить охлаждающую жидкость из системы.
  3. Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.
  4. Вместо него подсоединить собранный узел.
  5. После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
