Лучшие датчики давления в шинах

Почему давление нужно контролировать?

Наибольший пик нагрузок на колеса приходится во время движения. Кроме силы трения резины о дорожное полотно, которое приводит к нагреву покрышек, на них воздействует вес самого автомобиля. Если камеры недостаточно накачены, то это влияет на:

• управляемость машины. В купе со скоростью и качеством дороги этот коэффициент повышается, транспортное средство превращается источник повышенной опасности.
• расход горючего. Поскольку уменьшается радиус колеса, то оно вынуждено делать больше оборотов, соответственно, двигателю нужно потратить больше энергии, чтобы преодолеть один и тот же путь.
• расстояние тормозного пути. Соприкосновение поверхностей покрышек и полотна минимально, для остановки нужно преодолеть большую дистанцию.
• защиту дисков. Любая яма и кочка неминуемо приведет к деформации обода.
• эксплуатационный срок шин. Из-за трения, перегрева и силы тяжести появляются трещины, быстро изнашиваются протекторы. Такие покрышки потребуют замены уже через сезон.

Колеса намеренно приспускают на песчаной местности, так как с увеличением площади соприкосновения повышается проходимость. Однако излишек давления тоже неблагоприятно сказывается на вождении. В таких ситуациях водители сталкиваются с:

• порчей шин. Кроме внутреннего напряжения на них приходится еще давление сверху. Многие умудряются еще перегружать своего «железного коня», не только забив багажник под завязку и прицепив прицеп, но и посадив в салон максимальное количество человек. При наезде на кочку или в яму камеры могут взрываться.
• увеличением тормозной дистанции, так как уменьшается площадь соприкосновения.
• дискомфортом во время поездки. Это особенно актуально для автомобилей с жесткой подвеской. Даже на малых скоростях пассажиры в салоне подпрыгивают от любой неровности.

Опытные автолюбители знают, что неверно накаченные колеса быстрее изнашиваются. Поэтому всегда нужно проводить мониторинг, дабы обезопасить себя от аварий.

Лучшие внешние датчики давления в шинах

Подобные модели устанавливаются на ниппель и фиксируются гайками

Внешние датчики компактны, однако не скрыты от посторонних, поэтому могут привлекать излишнее внимание. Автовладелец может закрепить их самостоятельно, не прибегая к помощи специалистов

Fobo Tire Black

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

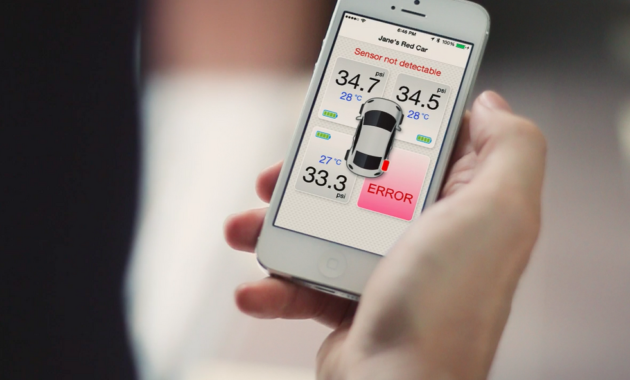

Управление устройством осуществляется с помощью мобильного приложения, функциональность которого позволяет контролировать состояние шин до 20 автомобилей одновременно.

Пользователь имеет возможность предоставления доступа к показателям датчиков владельцам около 100 смартфонов.

Чувствительность приемника составляет 90 дБ, рабочая частота — 2,4 ГГц. Программное обеспечение своевременно оповещает водителя о повреждении датчиков, а их фиксация с помощью антивандальных гаек исключает вероятность кражи.

Достоинства:

• удобный контроль;
• защита от кражи;
• поддержка Bluetooth 4.0;
• низкое энергопотребление;
• простая установка.

Недостатки:

высокая цена.

Fobo Tire Black используется для круглосуточного мониторинга состояния шин. Благодаря независимому блоку питания водитель получит аварийное оповещение даже при отсутствии смартфона под рукой.

Parkmaster TPMS Smart

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

В комплектацию входят четыре беспроводных датчика, установка которых на колеса занимает несколько минут. Они питаются от батареек типа CR1632 и фиксируются с помощью специальных гаек, откручивание которых возможно только с использованием уникального ключа – это предотвращает риск кражи.

В качестве принимающего устройства используется индикатор, устанавливающийся в автомобильный прикуриватель.

Его диаметр составляет 32 мм, рабочая частота — 433,92 МГц. Он оснащен дисплеем, системами звукового и визуального оповещения о критическом состоянии шин.

Достоинства:

• антивандальное крепление;
• быстрая установка;
• компактный приемник;
• термоустойчивость;
• малый вес.

Недостатки:

высокая цена.

Датчики Parkmaster TPMS Smart предназначены для всепогодного использования владельцами легковых автомобилей.

Blackview TPMS X5 External

4.9

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

К особенностям модели следует отнести функцию автоматической проверки, активация которой происходит сразу после запуска двигателя.

Устройство включается и переходит в режим самодиагностики, отображая текущие параметры тестирования на дисплее. Это гарантирует своевременное получение актуальной информации о состоянии шин после длительного простоя.

Рабочая температура датчиков укладывается в диапазон -40..+125 °C, требуемое напряжение составляет 9-16 вольт. При движении автомобиля со скоростью свыше 24 км/ч показатели установленных датчиков выводятся на экран для более удобного контроля давления и температуры в условиях растущей нагрузки.

Система оповещения уведомит пользователя как при превышении, так и при понижении рекомендуемых параметров.

Достоинства:

• стабильная работа;
• термоустойчивость;
• простая установка;
• режим экономии энергии;
• минимальная погрешность.

Недостатки:

узкий диапазон измерения.

Blackview External рекомендованы к приобретению владельцам мотоциклов или скутеров. Эффективное решение для предотвращения быстрого износа шин и повышения безопасности вождения.

Почему не получается отключить датчики давления в шинах

Иногда вышеуказанные способы отключения датчиков не способны решить проблему. В этом случае первым делом следует проверить исправность индикаторов. Для этого лучше обратиться в специализированную мастерскую или к официальному дилеру. Самая распространённая причина некорректной работы индикаторов — повреждение устройства.

Так, приборы могут быть повреждены:

• во время замены колёс;
• при некорректной работе системы торможения;
• во время вращения колёс.

В некоторых случаях датчики могут включаться самостоятельно, что говорит о наличии серьёзной проблемы. Спровоцировать некорректную работу могут:

• медленная утечка воздуха из камеры;
• наличие в системе внутренних повреждений, мешающих нормальному функционированию устройства;
• когда приборы необходимо заменить.

В последнем случае также загорится индикатор ABS. Это говорит о том, что автомобиль нуждается в диагностике в специализированном центре, где сотрудники найдут и устранят проблему.

Постоянно светящийся индикатор системы TPMS – фактор, раздражающий любого автолюбителя. Даже если с колёсами всё нормально, неисправный индикатор лишает владельца транспортного средства контроля над истинным количеством атмосфер в камерах. Ведь если лампочка горит постоянно, автолюбитель не получит оповещение в случае, когда камера действительно неисправна. А этот фактор уже напрямую влияет не только на комфорт, но и безопасность водителя и пассажиров

Потому важно установить причины неисправности и вовремя устранить неполадки

Конструкция и принцип работы датчика давления

Принцип устройства гаджета одинаков, вне зависимости от используемого варианта.

@Festima.ru

Заключается он в следующем:

1. На колесо (внутрь или наружу) монтируется контроллер. Устройство собирает информацию о давлении в камерах и другие параметры.
2. Данные, получаемые контроллером, передаются с интервалом в три секунды трансиверу. Для этого применяется беспроводная технология.
3. Установленная программа анализирует поступившие данные, сравнивая значения с занесёнными нормативами. Если полученные данные выше или ниже нормы, трансивер сигнализирует об этом владельцу ТС.
4. В зависимости от используемой модели оповещение может быть звуковым или визуальным.
5. Более современные разновидности способны передавать информацию на смартфон.

Как устройство рассчитывает данные

Обычно контроллер изучает угловое вращение колеса в разных участках. Зная угловую скорость, можно рассчитать промежутки, которые проходит покрышка за один поворот. Если давление разное, изменится внешний радиус колеса. Это изменение настолько незначительное, что его трудно увидеть невооружённым взглядом. Однако чувствительному датчику это по силам. Именно эти отклонения от нормы регистрирует TPMS.

Прямое измерение давления в шинах

TPMS система контроля давления в шинах основана именно на таком подходе — непосредственном инструментальном контроле требуемого параметра. Устройство подобных изделий однотипно, их комплектность обычно следующая:

• датчик давления воздуха в шинах TPMS;
• блок электроники;
• устройство беспроводной передачи и приема данных;

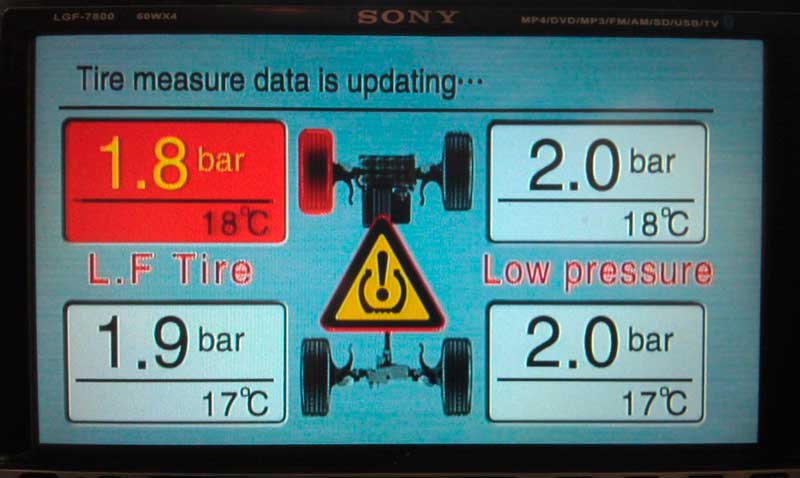

• монитор, отображающий результаты измерения давления в шинах.

Конструктивно подобные системы бывают внутренними и внешними.

Внешние системы TPMS

Датчик TPMS, да и сама система контроля давления в шинах, не является обязательной опцией для большинства автомобилей. Как правило, подобными устройствами комплектуются авто класса люкс, хотя такие изделия стали появляться на более дешевых машинах. Как мы уже убедились ранее, контроль состояния колес надо вести постоянно или, как минимум, перед каждой поездкой.

С подобной проблемой можно справиться, используя внешние, универсальные системы контроля давления. Они могут применяться на машине любого класса, не требуя при этом каких-то серьезных переделок в автомобиле. Рассмотрим, что собой представляют подобные устройства на примере FOBO Tire. Как выглядит такая система, показано на фото ниже.

Комплект поставки состоит из четырех датчиков и центрального блока. Рисунок на нем напоминает стилизованное изображение авто с колесами (вид сверху), если с каким-то из них возникают проблемы, оно будет подсвечиваться. Работает такая система достаточно просто. Колпачки, которые являются датчиками давления, устанавливаются (накручиваются) на вентили, как это показано ниже.

Да, размер датчиков великоват, но держатся они на колесе устойчиво, движению не мешают. Центральный блок можно разместить в салоне автомобиля в любом удобном месте. С датчиков давления (колпачков) радиосигнал поступает на центральный блок. Границы изменения давления можно задать при первоначальной калибровке, так что в случае выхода измеренного значения за установленные границы, водителю станет об этом известно.

Последним достижением в области контроля стала возможность непосредственного подключения датчиков к смартфону, что позволяет с помощью специального приложения мгновенно оценить величину давления в шинах. Дополнительно при этом будет отображаться заряд батареек датчиков, а также температура шин. Заряда обычно хватает на два года работы, по истечении срока батарейки надо менять.

Необходимо отметить, что для предотвращения хищений при монтаже датчиков используется специальная контргайка. Кроме того, каждый датчик закреплен (прописан) за определенным комплектом в блоке электроники, благодаря чему при хищении его нельзя будет использовать в любом другом устройстве. Такие датчики на автомобиль могут быть установлены самостоятельно.

Настройка всей системы также выполняется достаточно просто. Первоначально надо скачать специальное приложение на смартфон. После того, как датчики установлены, со смартфоном надо обойти их все, тем самым они будут зарегистрированы в приложении.

Рассмотренный выше вариант системы контроля не единственный. Есть устройства, использующие при работе те же принципы, но выполненные по-другому. В частности, информация с датчиков будет отображаться на специальном мониторе, который через прикуриватель подключается к бортовой сети автомобиля. Пример такой системы показан ниже.

Как видно из приведенного фото, каждый датчик ставится на своё строго определенное место (вперед право, вперед лево, сзади лево, сзади право).

Внутренние системы контроля давления

Описывать, как работает подобная система, наверное, не требуется. Все просто и понятно, достаточно посмотреть на приведенную ниже картинку

Сами датчики располагаются в колесах, вентиль служит передающей антенной, с нее сигнал поступает на блок электроники, размещаемый в салоне. Он может располагаться отдельно, подключаться через прикуриватель, или у люксовых автомобилей индикация выведена на панель приборов.

Внешний вид датчика показан на фото ниже.

Конструктивное исполнение, а также способ крепления приведены на следующем рисунке. В корпусе датчика располагается измерительный элемент, а также вся электроника вместе с радиопередатчиком. Как уже отмечалось, антенной служит вентиль. Информация со всех датчиков по радиоканалу передается в блок управления. Там сравниваются полученные значения со стандартными, хранящимися в памяти. Если будет зафиксировано отклонение, то выдается сообщение на индикацию.

Расположение датчика на колесе показано на фото.

Основные виды TPMS

Все существующие типы TPMS условно можно разделить на две группы, исходя из принципа их монтажа:

• внешние – представляют собой небольшие датчики, устанавливаемые на золотник колеса, которые блокируют воздух внутри покрышки и определяют давление. К их недостатку можно отнести легкую уязвимость и возможность быть скрученными различными жуликами;
• внутренние – устройства, устанавливаемые непосредственно в покрышку, благодаря чему они становятся практически неуязвимыми. Главный минус – высокая стоимость.

Еще один тип классификации данной системы исходит из способа определения уровня давления в колесах. Так, существуют следующие виды TPMS:

• механические – представляют собой наружные датчики, устанавливаемые на золотник. Определить уровень давления можно только в результате визуального осмотра каждого из колес. При недостаточном уровне давления цвет колпачка поменяется с зеленого на красный;
• электронные – представляют собой датчики, которые передают информацию на основной блок, а уже он в свою очередь выводит данные в виде цветового индикатора. Если его цвет зеленый – все в порядке, если красный – необходимо проверить давление в колесах;
• электронные контроллеры – являют собой сложную систему, которая определяет уровень давления, температуру колес и скорость их вращения. Все данные выводятся на дисплей.

Кроме того, все существующие системы подразделяются еще и по видам контроля на прямые и косвенные. Второй тип является более простым, поскольку его суть состоит в передаче сигнала водителю о том, что существует проблема с давлением в колесах. Соответственно и стоимость данной системы является более низкой, в сравнении с первым видом. Однако и точность измерения для данного типа может расходиться с реальной примерно на 30%. Прямой контроль представлен более серьезной системой определения показаний. Здесь проводится замер для каждого отдельно взятого колеса, после чего, все данные отправляются на общий блок управления, который и принимает решение относительно подачи сигнала для водителя.

Классы, виды и типы датчиков

Каталог доступных универсальных систем проверки давления шин представлен достаточно широко. Делят их по двум основным признакам. Первый, это способ монтажа.

1. Внешняя TPMS, она же Direct System. Контроллеры напоминают обычные «колпачки», которые накручиваются на ниппель за 10 секунд. Их большой плюс – простота установки и малый вес (9,6–10 г). Первое дает возможность использования системы без разбортовки/забортовки шин. Второе — отпадает необходимость балансировки колес.

1. Встраиваемые устройства (Indirect). Такое устройство монтируется только с разбортовкой и забортовкой, поскольку контроллер крепится к скату колесного диска при помощи специальных хомутов. Весят они больше внешних контроллеров, потому после монтажа потребуется дополнительное действие – балансировка.

По полноте выводимой информации системы делят на высокий и низкий класс. Во втором случае на монитор (или дисплей смартфона/планшета) выводится только сигнал тревоги, а источник проблемы не указывается. Модели высокого класса кроме сигналов опасности способны показать еще и уровень давления воздуха, и поврежденное колесо, что значительно упрощает действия водителя.

Разработчики данных технологий отдельно предлагают TPMS для грузовых автомобилей, мотоциклов, легковых машин. Также есть универсальные варианты (которые подходят для всех автомобилей) и индивидуальные под заданную модель автомобиля.

TPMS и принцип замера

Косвенный тип измерений.

Устройства, которые измеряют давление по косвенному типу, имеют достаточно простой алгоритм работы.

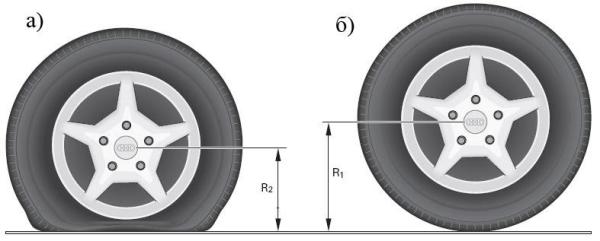

Принцип заключается в том, что частично спущенное колесо имеет заметно меньший диаметр.

Получается, что такое колесо проходит за один оборот меньший отрезок пути.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Советы по выбору антирадара

Система проводит сравнение с контрольными показателями, опираясь также на показания с датчиков вращения колеса системы ABS.

Если показатели не соответствуют, то TPMS немедленно проинформирует водителя соответствующим сигналом-индикатором на приборной панели, а также последует звуковое оповещение.

Основным преимуществом датчиков давления колёс с косвенными измерениями является их простота устройства и относительно низкая стоимость.

К минусам относят то, что они определяют показатели давление только тогда, когда автомобиль находится в движении.

Еще подобные системы имеют низкую точность измерений, а погрешность составляет около 30%.

Прямой тип измерений.

Системы, работающие по принципу прямого измерения давления в шинах, состоят из следующих элементов:

1. Датчик давления;
2. Главный блок управления;
3. Антенна и дисплей.

Такие системы измеряют давление в каждом колесе.

Датчик занимает место вентиля и замеряет давление, отправляя показания через передатчик на главный блок. Дальше все реализовано аналогично предыдущей системе.

Система прямого измерения имеет высокую точность показаний, чутко реагирует на любые изменения ситуации, имеет возможность перепрограммирования после того, как Вы сменили шины.

Информационный дисплей подобных приборов может быть установлен на центральной панели, может иметь вид брелока и т.д.

Колесные датчики в большинстве таких систем имеют встроенные аккумуляторы.

Замене они не подлежат, так что после окончания срока службы, который обычно довольно длительный, приобретают новые датчики.

Плюсы и минусы различных систем

Различные системы контроля давления в шинах, к которым относятся датчики давления TPMS или косвенный контроль с помощью системы ABS или внешние датчики, имеют свои преимущества и недостатки.

1. Косвенный контроль дешевле, однако в этом случае система может лишь дать сигнал о том, что в одном из колес снижено давление. Так как контрольный результат складывается из суммирования расстояния, пройденного расположенными по диагонали колесами, то определить конкретную шину со снизившимся давлением система не способна. Водителю приходится самому выходить и осматривать каждое колесо. Такая система дешевле и используется, например, на автомобиле Mazda CX-5.
2. Штатная система TPMS позволяет определить конкретное колесо, в котором снижено или, наоборот, повышено давление. Благодаря радиоантеннам, расположенным в каждом датчике на каждом колесе, бортовой компьютер, принимая информацию, сообщает водителю о проблемах с давлением в конкретном колесе. Эта система контроля давления в шинах обходится дороже и, как правило, применяется на автомобилях стоимостью от 1000000 рублей и выше. Еще одним недостатком TPMS является то, что в датчиках используется несъемная аккумуляторная батарея, после выработки ее ресурса придется полностью менять датчик. Кроме того, замена дисков автомобиля со штатных на новые может повредить датчики.
3. Внешняя система контроля — компромисс между косвенным и прямым контролем. Она намного дешевле и может быть установлена самостоятельно любым автовладельцем. Однако из-за того, что колпачки датчика устанавливаются снаружи на вентили, их можно потерять, да и выглядят они не всегда уместно. Впрочем, эти недостатки компенсируются ценой и возможностью самостоятельной установки на любой автомобиль.

Какие сегодня используются системы контроля давления в покрышках?

На сегодняшний день наибольшее распространение получили две системы контроля давления:

1. Прямого контроля.

2. Система косвенного контроля давления.

Система косвенного контроля основывается на показателях соответствующих датчиков, которые в режиме реального времени определяют показатели частоты вращения колес, соотносят разницу между этими показателями и выдают водителю соответствующее предупреждения о наличии серьезного изменения показателей давления в шинах. Однако у таких систем косвенного контроля давления имеются определенные недостатки. К таким недостаткам можно отнести следующее:

1. Невозможно определить изменение давления сразу в нескольких колесах.

2. Система не может определить, в каком конкретно колесе упало давление.

3. Тревожная индикация срабатывает при падении давления приблизительно на 30%.

4. Сложности с определением медленного падения давления.

Подобные системы косвенного контроля были популярны в прошлом и устанавливались на автомобили премиум и бизнес-класса в начале двухтысячных годов. Однако сегодня по причине наличия существенных недостатков подобные технологии практически не используются автопроизводителями на их новых автомобилях.

Система прямого контроля температуры и давления в шинах

Система прямого контроля — это современная технология, которая подразумевает наличие в каждом колесе индивидуального датчика, определяющего давление и температуру воздуха в колесе. Датчики используют пьезокерамические мембраны, которые способны преобразовать механическое воздействие давления на рабочий инструмент в электрические импульсы, и в последующем в цифровые данные. Полученные от датчиков данные анализируются блоком управления, и в итоге удаётся не только предупредить автовладельца при существенном уменьшении давления, но и водитель может по желанию получать актуальную информацию о давлении в каждом колесе.

Как доукомплектовать автомобили системой контроля давления в шинах

В том случае, если ваш автомобиль штатно не имеет такой системы, то при желании автовладелец может установить дополнительную специальную систему контроля давления в шинах, которая может отличаться точностью показателей, обеспечивая большую безопасность эксплуатации автомобиля.

Нештатные устройства используют высокоточные датчики, которые по радиосигналу отправляют данные на приемные устройства. Такой датчик устанавливается в каждое колесо и имеет автономный источник энергии. Малогабаритные батареи могут служить на протяжении многих лет, и лишь по прошествии 5-7 лет требуется заменить батарейку в датчике колеса.

В последующем полученные данные считываются блоком управления, а вся информация в удобочитаемом виде предоставляется водителю. Следует сказать, что такие нештатные системы контроля давления в шинах имеют доступную стоимость, а их установка и последующее использование не представляет какой-либо сложности. Поэтому при желании вы с легкостью сможете доукомплектовать ваш автомобиль, при этом стоимость работ будет находиться на доступном уровне.

Также в продаже вы можете найти простейшие датчики давления, которые наворачиваются на вентили колеса, и в последующем передают сигнал на головное устройство. Подобные системы отличаются простотой, а всё, что необходимо для их установки, это приобрести в магазинах соответствующие датчики и установить внутри автомобиля приемное устройство. Единственный недостаток таких наружных системы контроля давления в шинах — это отсутствие какой-либо защиты от кражи датчиков. Поэтому если вы оставляете ваш автомобиль на ночь на неохраняемой парковке, то велика вероятность кражи датчиков, что приводит к увеличению расходов автовладельца.

Заключение

Система контроля давления воздуха в шинах позволяет улучшить эксплуатационные характеристики автомобиля, предупреждают ранний износ покрышек, и положительно сказывается на управляемости автомобиля. Наличие такой системы контроля избавляет автовладельца от необходимости постоянного ручного контроля за давлением в шинах, при этом автоматика будет предупреждать водителей о наличии прокола и повреждения покрышки.

14.02.2018

Как работает датчик давления в шинах

Принцип работы этих приборов одинаков для всех видов устройств. Рассмотрим, как данные о состоянии шин попадают на пульт управления:

• На колесо закрепляется контроллер, который собирает и регистрирует данные о давлении и других параметрах.
• Датчик передает полученные данные с частотой 2 – 3 секунды трансиверу. Передача показаний контроллера осуществляется через Bluetooth.
• Программа обрабатывает пришедшую информацию и сравнивает полученные значения с имеющимися допусками. Если совокупность показателей превышает предельные для нормальной работы шин значения, то программа сигнализирует об этом водителю. Аналогичным образом обрабатывают данные о пониженных значениях давления.
• Сигналы на разных устройствах могут быть звуковыми и/или световыми.
• Предельные значения рабочих параметров можно задавать самостоятельно. Производитель, как правило, допускает регулировку устройства в пределах от 1,7 до 3,2 бара.
• Некоторые системы имеют возможность информировать владельца устройства, подавая сообщения на смартфон.

Теперь разберемся, каким образом эти измерительные устройства рассчитывают давление. Как правило, датчик сравнивает угловое вращение отдельно взятых колес. По угловой скорости можно вычислить расстояния, которые колеса проходят за одно полное вращение. Не трудно определить, что при разном давлении изменяется и наружный диаметр колеса. Это изменение настолько мало, что не видно невооруженным глазом. А датчик фиксирует даже небольшую разницу. Именно это несоответствие и регистрирует система.

Датчик давления в шинах Mazda MX-5

• Слишком маленькое давление в шинах.
• Была произведена замена колеса на отличающиеся по форме, размеру шины, протекторы и т.д.
• Аналогичным образом действует на систему и установка запасного колеса, которое чаще всего имеет отличный от основных колес диск и другие нестыковки.
• Шины повреждены.
• Нагрузка на автомобиль распределена неравномерно, вследствие чего он перегружен на какую-нибудь из сторон.
• Колеса одной из осей перегружены. Такое бывает, при прохождении машиной спуска или подъема, буксировке прицепа.
• На автомобиль установлены цепи, создающие противоскользящий эффект.

Устройство и принцип работы

Принцип работы достаточно прост. Установленный на колесе внутренний или внешний датчик измеряет температуру и давление в шине.

Указанный датчик имеет встроенный радиопередатчик с малым радиусом действия, который передаёт полученную информацию на основной блок.

Такой блок устанавливается в салоне авто и в непосредственной близости от водителя.

Основной блок занимается обработкой, полученной от колесного датчика информации согласно заданным самим водителем параметрам.

Итоговая информация выводится на дисплей. Если происходит отклонение от заданных параметров, то система TPMS сразу же подает тревожный сигнал, оповещая о необходимости принятия мер.
