Замена троса сцепления на ваз 2114

Конструкция

Привод, механического типа на ВАЗ-2114 несмотря на то, что имеет наименее простую конструкцию, нисколько не уступает в надёжности гидравлическому аналогу. Его система состоит из регулируемого в длину троса, запечатанного в специальную противокоррозийную оболочку, и самой педали сцепления расположенной в салоне машины, которая путём свободного хода, предназначена для передачи усилия нажатия на вилку сцепления.

Несмотря на то, что подобная схема проста, в целом она достаточно надёжна.

Схема сцепления

Новинка, в виде троса сцепления на автомобили ВАЗ-2114 помогла избежать всех проблем, которые встречаются у всех владельцев классики. В первую очередь это относится к утечке гидравлической жидкости из системы, а в следствии к потере контроля за автомобилем. Также потребовалось бы проведение работ по удалению воздуха из системы сцепления после ремонта.

Почему нужна регулировка хода троса

Эта процедура необходима для того, чтобы при достижении педали, а вместе с ней и троса сцепления определённых значений, было совершено наиболее приземистое прижатие маховика с корзиной к ведомому диску, в тот момент, когда необходима его эксплуатация. В это же время, благодаря точной регулировке этого привода, обеспечивается выключение сцепления в момент выключения педали сцепления.

Контролировать состояние сцепления, не допуская появления подобной ситуации можно визуально, по нахождению педали сцепления относительно пола автомобиля, применив лишь линейку.

Значения

Оптимальные значения должны составлять от 125 до 140 мм , при замере показаний сначала на нажатой, а потом на отжатой педали. Самым максимальным значением, которое допускается при замере подобных показателей являются 160 мм , и если они превышают эти значения, то это будет означать сильный износ фрикционных накладок, а следовательно, после её регулировки, в скором времени может понадобится и замена самого сцепления.

Меряем результат по нижнему краю педали — на фото результат в норме.

Регулировка сцепления на ВАЗ 2114

Регулировка, как процесс, не представляет сложности и не потребует значительных усилий. Она заключается в изменении длины оболочки тросика сцепления ВАЗ 2114 относительно узла регулировки, благодаря чему изменяются показатели рабочего хода педали в большую или меньшую сторону. Одновременно с уменьшением длины оболочки рабочий ход педали тоже уменьшится, и наоборот. Осталось только найти момент, при котором педаль будет перемещаться на нужные нам 12,5-13,5 см.

Изменение длины оболочки тросика происходит с помощью гаек, расположенных на наконечнике узла регулировки. Изначально необходимо ослабить затяжку контрящей гайки, а затем накручивать или откручивать регулировочную. При накрутке гайки на наконечник троса, педаль сцепления будет подниматься, тем самым увеличивая величину хода, а при откручивании гайки педаль будет прижиматься к полу автомобиля. Конечно, данную операцию удобнее проводить с помощником. После проведения всех манипуляций с педалью контргайка затягивается.

Обратите внимание: во время выполнения работ по регулировке необходимо убедиться в том, что трос сцепления не заедает, свободно передвигается в своем кожухе и на нем отсутствуют порывы отдельных жил. В случае обнаруженных неисправностей трос необходимо заменить

Это даст возможность более точно отрегулировать сцепление и быть уверенным в надежности троса.

Достигнув заданных заводом-изготовителем параметров и затянув после этого контрящую гайку на наконечнике троса, необходимо убедиться в правильности регулировки сцепления. Для этого нужно несколько раз выжать педаль сцепления до пола и снова произвести замер рабочего хода педали. В случае изменения показателей хода педали, регулировку оболочки троса необходимо повторить в порядке, который был описан выше. Общепринятая, но не категорическая мера проверки регулировки – начиная движение сцепление должно «хватать» в середине хода педали.

Окончательная проверка поможет узнать, как точно и насколько правильно отрегулировано сцепление ВАЗ 2114. Для ее проведения автомобиль необходимо установить на ровный участок дороги, затянуть стояночный тормоз, запустить силовой агрегат, включить передачу и попытаться начать движение. Двигатель автомобиля должен заглохнуть. Если этого не произошло, педаль сцепления отпущена, автомобиль стоит на месте и его двигатель работает при включенной передаче – значит, сцепление «буксует».

Иными словами, не обеспечивается должное прижатие ведомого диска к поверхностям маховика и корзины сцепления. Когда при заведенном двигателе передача включается с трудом или не включается вообще – сцепление «ведет». Это обуславливается невозможностью, при данной регулировке хода педали, обеспечить необходимое усилие для воздействия на лепестки корзины сцепления, тем самым ведомый диск не высвобождается. Сцепление постоянно включено. В любом из случаев, кроме того, когда двигатель глохнет, сцепление нуждается в регулировке.

Вот такими, не слишком заумными действиями, осуществляется контроль, который способствует увеличению срока службы троса, выжимного подшипника, ведомого диска сцепления и коробки передач в целом. Ну и как приятное «дополнение», позволяет наслаждаться четким и бесшумным переключением передач во время движения. Если какой-то из моментов регулировки остался непонятным для вас – в интернете есть много видео о регулировке сцепления ВАЗ 2114.

Диагностика сцепления на ваз 2114

На ваз 2114, диагностика сцепления производится в поэтапно. Поэтапность обеспечивает наибольшее удобство в процессе выполнения работ.

Для того что бы провести диагностики необходимо завести автомобиль, прокачать три четыре раза педаль муфты сцепления, обращая пристальное внимание, не появились ли посторонний шум, треск и тому подобные звуки. При этом нужно внимательно следить за ходом педали, насколько он плавный, не происходят ли задержки, рывки.
Далее, линейкой, промеряйте расстояния от нижней части педали до пола кабины, оно должно составляет 12 -14 сантиметров

Измерение проводится сначала на прижатой, а потом на отпущенной педали. Наибольшее значение для этого показателя, считающееся безопасным 16 сантиметров, свыше означает, что накладки на диске износились до полной негодности и диск надо менять. Для того, что бы полностью убедится, что пришло время отрегулировать сцепления, проведем самый простой тест.
Заводим машину, и плавно избегая резких движений, отпускаем педаль сцепления и медленно начинаем движение. Если муфта сцепления полностью отпущена, а машина не начала движение, значит, ее ход увеличен. А в случае муфта отпущена не полностью, а автомобиль тронулся, значит, ход занижен.

Какой трос выбрать?

Эксплуатация автомобиля с неисправным тросиком сцепления не запрещена законом. Но это дефект делает управление машиной неудобным и некомфортным. Деталь может неожиданно оборваться в самый неподходящий момент. И тогда езда станет практически невозможной. Также велик риск аварийной ситуации при обрыве элемента. Поэтому при обнаружении неполадок в работе детали или её внешних повреждений, необходимо поменять её в разумные сроки. Обращаться к мастерам для этого следует только в крайнем случае, когда самостоятельно выполнить замену не удалось.

В автомагазинах и в Интернете также продаются аналоги. Они нередко дешевле, а по качеству ничуть не уступают оригиналу. Средняя стоимость таких запчастей – 350 — 400 рублей. Их выпускают многие российские производители. Хорошо зарекомендовали себя изделия бренда «ДААЗ». Иногда в Сети можно встретить предложения о продаже подержанных элементов. Покупать такие б/у детали не стоит. Это может быть опасно. Ведь оценить их состояние по фото очень сложно. Неожиданный обрыв детали во время движения может привести к печальным последствиям. Да и новая запчасть стоит недорого. Поэтому такая сомнительная экономия нежелательна.

Самостоятельная регулировка сцепления на ВАЗ 2114

Корзина Несмотря на то, что преимущественно у женщин механические КПП вызывают множество проблем и сложностей, на деле дополнительная педаль в виде сцепления просто необходима для плавного переключения передач. По сути, именно сцепа позволяет автомобилю ВАЗ 2114 тронуться с места

Следовательно, к этому узлу внимание должно быть повышенным. Вы обязаны, как автовладелец, следить за состоянием агрегата, а при необходимости выполнять замену сцепы на ВАЗ 2114

Конструкция механизма

Конструктивно сцепа на ВАЗ 2114 состоит в общей сложности из 15 элементов. А именно:

• Подшипник основного вала, имеющий ролики;
• Корпус-защита сцепления;
• Втулка опоры вилки;
• Выключатель, он же подшипник;
• Диск нажима;
• Пружина нажима;
• Второстепенный диск;
• Маховик;
• Шкала;
• Основной вал коробки передач;
• Вторая втулка-выключатель;
• Картер;
• Вилка выключатель;
• Тумблер вилки;
• Болт крепления к маховику.

Нельзя считать схему сцепления на «четырнадцатой» модели очень сложной. На практике вам необходимо знать четыре основных тезиса от нем:

1. Сцепление в один диск-тормоз;
2. Тип сухой, замкнутый;
3. На ведомом диске имеется устройство, гасящее колебания;
4. Пружина нажима — диафрагменная.

Конструкция привода сцепления

Также важный узел, состоящий уже из 19 элементов. А именно:

• Педаль;
• Тело троса;
• Кронштейн фиксации снизу конца оболочки троса;
• Нижний конец троса;
• Крепеж;
• Кожух;
• Привод троса;
• Рычаг вилки выключателя сцепы;
• Пружина педали;
• Трос;
• Верхний наконечник троса;
• Обойма;
• Ось педали;
• Стопорные скобы;
• Кронштейн тормоза и педали сцепы;
• Дистанционная втулка;
• Втулка педали сцепления;
• Тормозная педаль.

На ВАЗ 2114 предусмотрен беззазорный привод с тросом. То есть пространство между подшипником выключения сцепы и пружиной нажима отсутствует.

Нюансы работы устройства

Комплект Valeo Чтобы сцепление работало эффективно, обязательно обратите внимание на ход педали. Оптимальный размер хода составляет 12-13,5 сантиметров

Выполнить регулировку сцепы на ВАЗ 2114 не сложно. Но сперва замерьте этот самый ход.

Для этого измеряют расстояние от центра педали между минимальным и максимальным нажимом педали, то есть когда вы вдавили педаль в пол. Если ход маленький, гайка крепления троса немного откручивается, и извлекаются недостающие миллиметры троса. Если ход слишком большой, действуйте аналогично, только лишние миллиметры убираются.

Предельный ход — 160 миллиметров.

Регулировка

Вы можете наглядно по видео изучить регулировку сцепления ВАЗ 2114. На практике вам предстоит сделать несколько простых шагов:

• Открутить равномерно гайки крепления троса сцепления;
• Проверить несколько раз ход педали, замеряя расстояние точно в миллиметрах;
• Выполнить натяжение или ослабление троса, в зависимости от ситуации;
• Затянуть гайки с моментом 14,4 Нм.

Если поврежден сам тросик сцепления, решить проблему можно только путем его замены. Данная процедура осуществляется в процессе разборки узла, о котором мы поговорим позже.

Поломки сцепы и их устранение

Есть несколько характерных и вероятных неисправностей, которые случаются на «четырнадцатой» модели отечественного автопроизводителя. Устранить все эти поломки не сложно в большинстве случаев.

Поиск несправностей

Для начала отметим, что сцепление порой работает с перебоями. Причин тому может быть несколько:

• Накладки пассивного диска загрязнились маслом;
• С приводом возникли проблемы;
• Деформировался нажимной диск;
• При возникновении посторонних шумов во время нажатия на педаль сцепления «грешить» можно на поломанные пружины демпферного диска или утечку смазки из подшипника.

Есть и такие поломки, которые позволят привести в порядок сцепления без его полной замены. Об их разновидностях и действиях, которые следует предпринять, представлены в таблице.

Замена и регулировка тросика привода

Может показаться сказкой, но установка нового тросика позволит добиться плавного включения сцепления, а также уменьшится свободный ход. При износе этого механизма происходит растяжение троса, вследствие этого увеличивается свободный ход педали, она нажимается намного хуже. Замена выполняется довольно быстро. Для этого вам потребуется:

1. Ослабить крепление для регулировочных гаек на кронштейне.
2. Снять конец троса с вилки сцепления.
3. Второй край необходимо снять с педали. Для этого нужно вынуть стопорную пластину.

Установка нового троса производится в обратном порядке

При регулировке педали сцепления ВАЗ-2114 важно добиться, чтобы расстояние от ее нижней части до пола было не более 160 мм. Производится корректировка при помощи двух гаек, которые находятся на кронштейне возле вилки

Они позволяют изменить длину рабочей части троса.

Регулировка привода (тросика) сцепления Ваз 2114

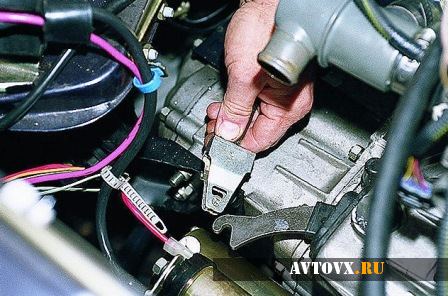

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку.

Регулировка тросика сцепления Ваз 2114

Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

Слегка затягиваем контргайку

Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

По окончании регулировки затягиваем контргайку

Диагностика сцепления

Диагностика должна проводиться на всех автомобилях без исключения. Регулярное выполнение этой процедуры позволяет максимально снизить вероятность появления поломок самого разного рода. Она дает возможность обнаружить сбои и неполадки на начальной стадии. Благодаря этому ремонтные работы проводятся с минимальными временными и финансовыми затратами. Определенные диагностические процедуры требуют наличия специального оборудование. Его можно найти на любом автосервисном центре. Покупать их самостоятельно не рекомендуется из-за достаточно высокой цены данных устройств. Ниже приведены операции, которые можно выполнить самостоятельно без специальных технических приспособлений.

Диагностика ВАЗ-2114 сцепления проводится в несколько этапов:

Выключите мотор, выжмите педаль сцепления несколько раз, в процессе этого действия внимательно слушайте, не появляются ли во время этих операций посторонние звуки: щелчки, трение, скрипы и т. д.

Нужно также обратить внимание на ход педали. Он не должен сопровождаться какими-то рывками или перебоями

Опускание и подъем рычага должны быть плавными. В том случае, если педаль дергается или заедает, нужно проверить регулировку сцепления.

С помощью линейки следует проверить расстояние от пола автомобиля до наружной части педали. Точное необходимое значение указано в технической документации ВАЗ-2114.

Выжмите педаль до упора, затем отпустите и измерьте расстояние, если оно не соответствует заявленному, необходимо провести регулировку педали.

Пошаговый порядок натяжения тросика сцепления на ВАЗ-2114

Для того, чтобы изменить длину троса сцепления, нам понадобится в работе лишь гаечный ключ.

1. Первым делом открываем капот и ищем на корпусе КПП гайки расположенные с самого конца узла регулировки. Два болта на 17.

Трос сцепления отмечен красным маркером.

2. Далее, ослабляем затяжку контрящейся гайки, а затем изменяем положение регулировочной, закручивая или откручивая её до необходимой длины.

Гайки легко открутятся при любом нажатии.

3. Когда гайка будет накручиваться, то педаль сцепления будет подниматься, увеличивая длину своего расстояния, а если будет откручиваться, то расстояние до пола будет сокращаться, прижимая педаль ближе к полу.

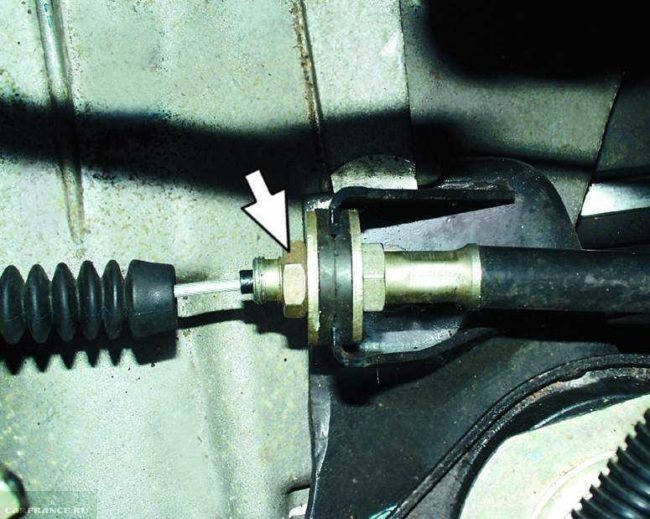

Стрелкой отмечена гайка для фиксации.

4. По окончании всех регулировочных работ, контрящаяся гайка закручивается настолько близко к регулировочной, насколько это возможно.

Во время проведения подобных процедур, убедитесь в том, что сам по себе трос сцепления целый, на его корпусе и оболочке отсутствуют повреждения и задиры, а также то, что он сам, свободно передвигается внутри поддерживающих его элементов. Если что-то подобное будет обнаружено, то трос лучше всего заменить на новый, так как износ поддержанного будет только увеличиваться, и говорить о надёжность произведённых работ нельзя.

Проверка работы

После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.

1. Сначала замеряем ход педали сцепления.
2. На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
3. Далее, производим новый замер и уточняем полученные показания.
4. Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
5. А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.

Окончательно сказать об исправности и правильно отрегулированном сцеплении может следующий тест:

1. Автомобиль должен быть установлен на ровную поверхность, «ручник» должен быть включён, двигатель запущен.
2. Далее, включаем передачу и пробуем начать движение.
3. Если в этот момент, когда педаль сцепления не зажата, автомобиль заглох, то это значит, что регулировка выполнена правильно.
4. А если этого не случилось, автомобиль работает на включенной передаче при не нажатой педали сцепления, то это будет говорить, о пробуксовке сцепления, которая будет нуждаться в регулировке.

Проблемы со сцепление 2114. Помогите срочно ПОЖАЛУЙСТА

Попробуйте еще раз поменять тросик,пусть проверят зашла ли у него уплотнительная резинка ровно,сам идет ли без загиба.Если не изменится,нужно снять сцепление.Поставте в виде утешения импортное.

Согласен на сцепление гарантии нет. У меня 2115 тот же хруст! поехал в сервис пожаловался на хруст: поменяли сцепление в сборе (поставили Крафт) хруст не пропал (деньги я заплатил), вначале тросик полностью сняли промазали – без толку, потом заменили на новый – без толку. хрустит! поеду еще раз! говорят выжимной менять нужно но я что то не понял – выжимной ведь входит в сцепление в сборе которое мне заменили. или я ошибаюсь!

Переднеприводные автомобили нового семейства из Тольятти лишились классической конструкции гидравлического привода вилки выключения. Конструкторы объясняют такую модернизацию большей надежностью тросовых механизмов. Тем не менее, и они нуждаются в периодической наладке, что подтверждается, в частности, опытом эксплуатации автомобилей Lada Samara.

Сцепление на ваз 2114 регулировка и настройка

Устройство и функции сцепления в ВАЗ 2114

В автомобиле ВАЗ 2114 сцепление — простой по конструкции узел. Система оснащается специальным тросиком, который по сравнению с гидравлическим узлом не требует постоянного обслуживания. А поменять этот элемент при необходимости можно самому.

Привод включает в себя следующие детали:

• тросик для изменения положения в специальной оболочке;
• педаль, которой водитель управляет из салона автомобиля;
• ручка вилки переключения муфты;
• фиксатор, крепящий наконечник оболочки тросика;
• фиксатор педалей тормоза и муфты.

Механизм предназначен для передачи усилия от педали в салоне авто к вилке в моторном отсеке. Этот элемент отводит фрикционный вал от маховика силового агрегата. Благодаря применению тросиковой передачи инженеры АвтоВАЗ добились того, что водитель не столкнется с проблемами утечки масла и необходимостью удаления воздушных пробок из системы управления муфтой. В автомобилях ВАЗ 2114 тросик считается самым слабым компонентом, поэтому часто автовладельцы сталкиваются с процедурой его замены. Если вы будете правильно устанавливать и затягивать тросик при регулировке, это позволит обеспечить хорошую прижимаемость ведомого шкива к маховику мотора машины и корзины при активации муфты.

Устройство сцепления в ВАЗ 2114

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

• сам трос;
• смазка Литол;
• набор гаечных рожковых ключей;
• линейка;
• пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
2. Активируется рычаг ручного тормоза.
3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Когда необходима регулировка

Привод сцепления, как правило, при условии, что он не отрегулирован надлежащим образом, располагается либо несколько выше педали тормоза или незначительно ниже. В результате пользоваться им становится совершенно неудобно, что в конечном счете существенным образом повышает риск создания аварийной ситуации на дороге.

Проблема возникает в первую очередь из-за того, что позиция педали по мере износа прокладок, установленных на ведомом диске, изменяется. Чем дольше транспортное средство находится в эксплуатации, тем заметнее данный дефект.

Кроме всего прочего, обязательно требуется провести регулировку в ситуации, если рассматриваемый узел перестал полностью отключаться или же пробуксовывает. Сама по себе процедура предполагает проведение отладки путем укорачивания или удлинения троса сцепления, а также и его оболочки.

Важные моменты

При замене сцепления необходимо обращать самое пристальное внимание не только на состояние дисков, но и на состояние выжимного подшипника, о котором говорилось выше. После снятия его необходимо несколько раз прокрутить руками

Если вращение идёт туго или во время прокрутки слышен скрип или треск, то подшипник нужно заменить. Если этого не сделать, вся работа по замене дисков сцепления окажется бесполезной, поскольку они опять придут в негодность.
Очищать вал коробки передач и прилегающие детали от грязи следует очень тщательно, лучше всего промыть всё керосином и вытереть насухо чистой ветошью.

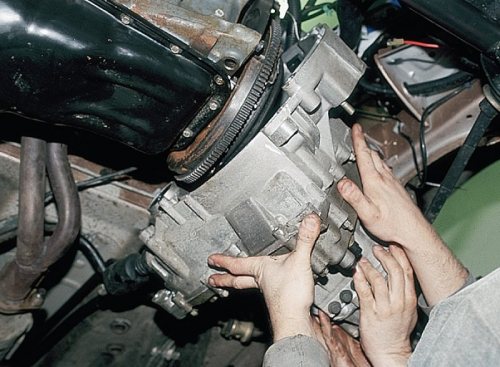

Выше приводится способ замены сцепления с полным снятием коробки передач. Но иногда автолюбители обходятся без снятия. Для этого болты, которыми коробка крепится к двигателю, аккуратно выкручиваются (по очереди). На их место устанавливаются шпильки, которые немного тоньше и как минимум втрое длиннее крепёжных болтов. Эти шпильки служат направляющими, по которым коробку можно немного отодвинуть в сторону. Так между двигателем и коробкой образуется щель, через которую и снимаются диски сцепления. Этот способ менее трудоёмкий, но у него имеются свои недостатки: добраться до выжимного подшипника будет невозможно и тщательно очистить вал коробки от грязи не удастся.

Как видно из этой статьи, замена сцепления — операция весьма трудоёмкая. Поэтому необходимо в точности следовать предлагаемой инструкции. Также не следует забывать и о технике безопасности, особенно когда дело дойдёт до снятия коробки передач. Это очень тяжёлый агрегат, при работе с которым следует быть предельно осторожным.

Это интересно: Коробка передач робот

Копирайтер с пятилетним стажем.

Регулировка сцепления на ваз 2114

Регулировка педали сцепления ваз 2114

Находим гайку, которая находится снизу педали сцепления, и отпускаем ее. После чего нижнюю гайку затягиваем от максимума Следом, затягиваем крепежный элемент под педалью сцепления. Подтягиваем от максимума к вилке резиновую шайбу. Чтобы увеличить ход педали, затяните крепеж на наконечнике. Что бы уменьшить ход отпустите этот крепеж.

Когда процесс регулировки окончен нужно: три раза прокачать муфту, замеряя длину хода. Совершаем эту процедуру до достижения необходимых параметров.

Регулировка тросика сцепления на ваз 2114

Нужно открыть капот машины, снять контакты и извлечем аккумулятор. Для дальнейшего проведения работ по регулировки тросика нам понадобится набор рожковых гаечных ключей и отверток:

1. Поднимаем крышку капота машины, на КПП находим крепление тросика. Он располагается на регулировочном узле, выглядит как две гайки на 17. Тросик сцепления имеет отметку красного цвета.
2. Потом отпускаем контргайку, затем другой гайкой, опуская или затягивая тросик до нужного размера.
3. Педаль будет, двигаться вверх от пола, если гайку навинчивать в сторону кабины, и опускаться, если крутить в другую сторону.
4. После, того как педали заняла необходимое положение, контргайкой зажимаем гайку регулировки как можно плотнее.

Когда проводятся работы по регулировки натяжения тросика сцепления, необходимо проверить его целостность, не повреждена ли его оболочка, нет ли на ней повреждений, заусениц и прочих повреждений, свободно ли передвигается он в оболочке. Если какие-то повреждения будут обнаружены, то такой тросик необходимо заменить, Поврежденный тросик будет сильней изнашиваться, и надежность регулировки будет под сомнением.

Замена тросика сцепления

Когда выясняется, что тросик неисправен, его приходится менять, это так же не должно вызвать осложнений и может быть проведено даже в условиях гаража.

Удаляем под педалью пластиковые накладки на полу машины, для обеспечения легкого доступа к креплению тросика. После чего отсоединяем наконечник тросика от включающей вилки сцепления. Демпфер оболочки достаём из крепления, который находится в картере коробки передач. Другой наконечник тросика отделяем от педали сцепления и вынимаем освобождённый его. Берем целый предварительно проверенный тросик и устанавливаем его в обратном порядке.

Проверка регулировки тросика сцепления

После завершения работы по регулированию натяжения тросика сцепления, необходимо произвести проверку правильности и качества выполненных работ. Замеряем ход педали, на заглушенном моторе, выжимаем муфту сцепления три четыре раза, и повторно уточняем замеры. Если замеры совпали, то процедура регулировки выполнена правильно. Если замеры не совпадают, значит, плохо затянута контргайка, и процесс натяжки тросика надо повторять. Известна не писаная заповедь водителей, сцепление должно срабатывать на середине хода муфты сцепления.

Что бы убедится окончательно, что процедура проведена качественно, проводим следующий тест. Установите автомобиль на площадку без наклонов, что бы избежать самопроизвольного скатывания, выжмите ручной тормоз и заглушите мотор. Заведите машину, и начинайте двигаться, если в момент, когда педаль сцепления отпущена, двигатель заглох, система отрегулирована правильно. А если двигатель продолжает работать с включенной скоростью, при отпущенной педали сцепления. То сцепление пробуксовывает, а значит необходимо проводить повторную регулировку.

До начала начать провидения диагностику внимательно ознакомитесь с руководством по эксплуатации автомобиля ваз 2114, и технической документации. Это даст вам возможность эффективно и быстро провести диагностику и регулировку сцепление на ваз 2114.

Как видно из вышеизложенного, процедура проведения диагностики и регулировки сцепления доступна, даже для людей, которые не обладают навыками в данной области.
