Сделать багажник на крышу автомобиля своими руками

Как сделать багажник

Если машина укомплектована рейлингами – штатными металлическими перилами на крыше — рекомендуется изготовить алюминиевые или стальные поперечины, которые будут служить днищем багажника.

Если в штатной комплектации авто не предусмотрены рейлинги, можно изготовить сварную конструкцию багажника с днищем и бортами. Делать своими руками нецелесообразно, стоимость работ и материалов обойдется на 50-60% выше, чем покупка готового багажника.

Процесс изготовления багажника условно делится на следующие этапы:

1. Выбор материала, подготовка инструмента.
2. Снятие размеров, рисунок чертежа.
3. Изготовление периметра и крепежей багажника своими руками.
4. Сварка.
5. Монтаж багажника на автомобиль.

Материалы и инструменты

Один из главных этапов производства при самостоятельном изготовлении — правильный расчет веса готовой конструкции и создание чертежа. Идеальным материалом для автобагажника будут алюминиевые профили. Алюминий отличается высокой прочностью, гибкостью и небольшим весом.

Профильные трубы могут стать альтернативным материалом. Вес материала сравнительно небольшой, тонкостенные профильные трубы отличаются устойчивостью к коррозии, высокой прочностью и низкой ценой. Стоимость профильной трубы в два раза ниже, чем аналогичной алюминиевой.

Полосы листовой нержавеющей стали следует использовать в качестве материала для багажника на крышу в крайних случаях, так как материал имеет большой вес и высокую стоимость.

Для изготовления крепежей можно использовать подготовленные пластины из промышленной стали.

Из инструментов понадобятся:

• болгарка;
• сварочный аппарат;
• шлифовальная машинка;
• грунтовка;
• автомобильная краска.

Замеры конструкции и составление чертежа

Если требуется самому изготовить багажник на крышу, где установлены штатные рейлинги, достаточно просто измерить расстояние между ними. Крепеж . Если эти элементы в автомобиле отсутствуют, то требуется провести замеры длины и ширины крыши. На основании этих цифр создается чертеж конструкции, где рассчитываются следующие параметры:

• длина и ширина каркаса;
• определяется место для усиливающих перемычек;
• высчитывается высота бортиков;
• определяется количество креплений.

Согласно чертежу из выбранного материала вырезаются заготовки, затем производится сварка каркаса.

Сварочные работы

Правильное изготовление багажника своими руками зависит от точности предварительных замеров и чертежа конструкции. Сварочные работы проводятся в следующей последовательности:

1. Из профильной трубы или листа стали, в зависимости от выбранного материала, варится периметр конструкции.
2. Навариваются перемычки для усиления днища. Учитывая вес груза, который предполагается возить на крыше, можно наварить перемычки решеткой.
3. На переднюю часть платформы приваривается алюминиевая дуга, что обеспечит оптимальную аэродинамику автомобиля.
4. Для бортов нарезаются стойки длиной 6-15 см. Стойки борта привариваются к верхней части рамы, которая совпадает с основой, дном.
5. Шлифовальной машинкой убираются наплывы материала, которые остались после сварки. Крепления поперечин шлифуются и грунтуются.
6. Покраска конструкции. Перед покраской производится грунтовка.
7. Монтаж багажника на рейлинги или на крышу. Для установки багажника непосредственно на крышу монтируются кронштейны, на которые будет установлен грузовой отсек.

Инструментальная сталь имеет большой вес, не следует использовать боле трех полос стали для усиления дна багажника.

Обеспечение аэродинамики и фиксация бортов

С целью минимального снижения аэродинамических показателей автомобиля из-за установки самодельного багажника рекомендуется использовать наклонное крепление стоек на передней и задней части конструкции.

Для этого верхние боковые трубки должны быть немного меньше, чем аналогичные нижние. Поэтому стойки на передней и задней части дна конструкции навариваются под углом. Угол наклона и длина верхних боковых частей высчитывается в процессе составления чертежа конструкции.

Эстетические штрихи

После всех сварочных работ конструкцию на машину тщательно шлифуют, грунтуют и красят. Перед грунтовкой детали обезжиривают.

Через несколько дней после того как конструкция прогрунтована, производится покраска.

В качестве дополнительного эстетического штриха можно установить декоративные гайки, которые полностью закрываю крепежные болты.

Процесс изготовления

Для наглядного примера возьмем изготовления экспедиционного багажника на УАЗик Буханку. Она отличается большой вместительностью, а по проходимости уступает разве что вездеходу, что делает ее отличным автомобилем дальних путешествий в самые отделенные уголки планет.

Стандартные габариты для багажника на буханку:

• Длина конструкции – 3,65 м.
• Ширина передней части – 1,4 м.
• Ширина задней части – 1,4 м
• Высота ограждающих бортиков – 10 см.

Эти размеры считаются стандартизированными, но для оптимального соответствия лучше самостоятельно проводить измерительные работы, потому что размеры крыш у разных моделей различаются, а габариты самого багажника исходя из потребностей, каждый рассчитывает сам.

Для представленного примера необходимое расстояние между ребрами жесткости составляет 57 см, а единственное продольное ребро идет по class=»aligncenter» width=»850″ height=»708″

Далее сваривается ограждающий бортик и соединяется сваркой к нижней раме. К ней же привариваются опоры для крепления и сетка рабица.

• Бампер своими руками: как сделать полимерный уникальный бампер для авто в домашних условиях (125 фото)

• Покраска авто своими руками — подготовка к нанесению покрытия и основные этапы качественной покраски авто (100 фото)

• Полировка автомобиля своими руками — пошаговый мастер-класс как и чем отполировать лакокрасочное покрытие автомобиля (70 фото)

Последним этапом идет зачистка окалин, обезжиривание и грунтовка. После высыхание готовое изделие можно покрасить автомобильной краской.

Предназначение

Заполненный отсек для багажа – не повод загромождать салон автомобиля. Верхний багажник позволяет безопасно транспортировать грузы различных габаритов. На него легко и быстро устанавливаются громоздкие предметы, не помещающиеся в саму машину (лодка, мебель, строительные материалы). Автобагажник на крыше – это возможность не пачкать салон мокрыми и грязными вещами.

Несущие конструкции для разных автомобилей отличаются способом крепления и формой стоек. К различиям разных моделей относится и качество подгонки. В настоящее время на рынке продаются комплектующие для багажника любой машины.

Способы крепления

Понимая, как называется багажник на крыше автомобиля того или иного типа, вы понимаете, чем хотите оснастить свое транспортное средство.

Но не спешите с покупкой. Нужно еще убедиться, что выбранная конструкция подойдет под вашу машину под имеющиеся крепления. Если они предусмотрены.

Автобагажники отличаются между собой по способу крепления. И тут существуют свои варианты.

Водостоки

Еще сравнительно недавно установить верхний багажник на авто отечественного производства можно было только на водостоки.

Это такие специальные выемки, которые располагаются вдоль дверных проемов. Они нужны для отвода воды с крыши во время дождя или снега. Водостоки присутствуют на многих отечественных авто. А вот на иномарках встречаются все реже.

Плюс в том, что конструкцию на водостоки можно установить в любом положении, поскольку выемки имеются вдоль всей протяженности крыши.

Но этот вариант подойдет разве что для наших машин или некоторых старых иномарок. Потому такой вариант рассматривается редко.

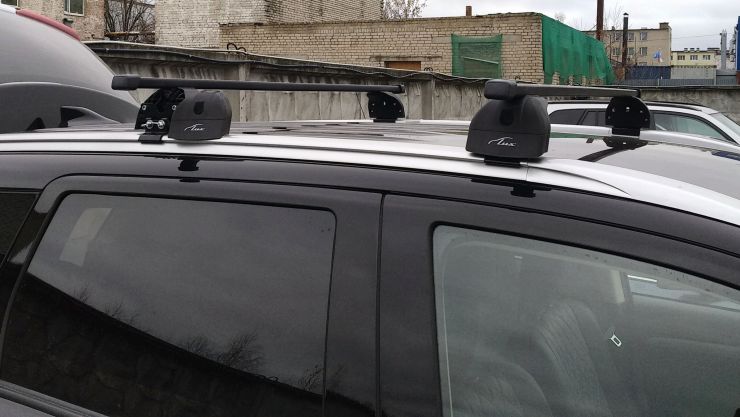

Дверной проем

Еще один популярный вид крепления предусматривает использование дверного проема. Для этого применяются специальные прижимы.

В ход идет система металлических креплений, которая состоит из адаптеров/китов. Цепляется она за кромку в дверном проеме. На адаптеры ставятся опоры, а устойчивость обеспечивается за счет механизма стягивания и резиновой основы автобагажника.

На некоторых авто встречаются заводские отверстия под крепления на болты в самом проеме дверей.

Такая конструкция подходит почти для всех машин. Она разборная, что позволяет снять ее со старой машины, и установить на новый автомобиль. Максимум придется докупить новый адаптер.

Но эстетически это не самый привлекательный вариант фиксации. Плюс в месте контакта со временем образуются потертости.

Штатные места

На многих автомобилях изначально с завода предусмотрена возможность крепления автобагажника. И для этого существуют специальные заглушки. Сняв их, водитель получает доступ к системе фиксации.

Установка простая. Но для этого нужно соблюдать несколько условий.

Для начала под штатные крепления подходят только модельные багажники. То есть те, которые разработаны специально под конкретный автомобиль. Плюс менять положение конструкции вы никак не сможете.

Продольные дуги

Если на машине установлены продольные дуги, при грузоперевозках на крыше монтируются специальные поперечины.

Расстояние между ними можно выбирать, что удобно при перевозке грузов разного типа и характеристик.

Плюс в том, что система не будет соприкасаться с крышей, а потому вероятность ее повредить или поцарапать минимальная. Дополнительно можно стянуть груз, используя ремни.

Актуальный вопрос о том, как называются дуги на крыше автомобиля. Отвечаю. Это дуги называются рейлингами.

Минус системы в высоком положении центра тяжести. Альтернативой могут стать интегрированные рейлинги.

Интегрированные рейлинги

Они являются слитыми и не имеют просвета с крышей.

Такие узлы недавно начали появляться на автомобилях. Причем на кроссоверах или универсалах.

В рейлингах предусмотрены отверстия с внутренней стороны. С их помощью крепятся поперечные автобагажные дуги. Но существуют и такие авто, где можно поставить универсальные виды дуг, не имеющие винтов крепления.

Центр тяжести тут закономерно ниже предыдущего варианта. Плюс дуги свободно перемещаются вдоль рейлингов, если крепежных винтов нет.

Но подобрать к таким рейлингам поперечины сложно. И такой опции как стягивание ремнями уже не будет.

Т-образный профиль

При наличии на крыше Т-образного профиля, автомобилист получает возможность установить автобагажник на него. Его позиционируют как самый лучший вариант фиксации. Профиль еще называют рельсами или же полозьями.

Быстрая установка и никакого контакта верхнего багажника с крышей.

Минус в том, что этот профиль встречается на немногих автомобилях. Плюс красиво смотрится он только на внедорожниках, кроссоверах и универсалах повышенной проходимости. Ставить на седаны или хэтчбеки не лучшее решение.

Магниты

Вариант универсальный, хотя справедливо обходят стороной.

Суть в том, чтобы поставить на крышу магниты, и с их помощью зафиксировать багажник. Многофункциональное крепление и простое в установке.

Но рассчитывать на большую грузоподъемность не стоит. Подходит только для легких грузов.

Постепенно магниты размагничиваются. И если это произойдет во время движения, последствия могут оказаться непредсказуемыми. Как минимум все содержимое на крыше окажется на дороге.

Способов крепления груза на крышу хватает. Но выбирайте надежный и безопасный.

Основные этапы работ

При грамотном подходе можно успешно изготовить профессиональный багажник – качественный и визуально привлекательный, как и покупное изделие. Отличаться он будет тем, что владелец авто соберет рамную конструкцию, исходя из собственных потребностей и функционального назначения машины. В целом, создание багажника на крышу из любого материала осуществляется по единой схеме, в несколько этапов.

Подготовительные расчетные работы

Приступая к созданию наружного багажника, следует замерить крышу и определиться с размещением опор. Так как габариты у каждого авто разные, необходимо самостоятельно измерять все и проводить точные расчеты, особенно при обустройстве экспедиционного багажника на Ниву. После этого продумывается конструкция будущего изделия: рисуется чертеж и высчитывается вес багажника в целом.

Правильно выполнить все подготовительные мероприятия, можно только зная такие данные как:

• сделанные мерные параметры;
• возможный вес рамы;
• наиболее вероятный вес всех элементов багажника.

Окончание подготовительных работ должно ознаменоваться не только составлением подробного чертежа, но и отметкой на нем всех полученных в ходе измерения данных. Своими руками и головой в таком случае придется поработать немало. Ведь только ответственный подход к осуществлению поставленной задачи позволит изготовить багажник такой конструкции и крепежа, который будет выдерживать колоссальные нагрузки.

От слов к делу: выполняем сварочные работы

Изготовив по чертежу заготовки, их сваривают вместе в форме прямоугольника. При этом по всему внутреннему периметру полученной фигуры закрепляются прудки напротив противоположных точек в середину рамы. Для предотвращения прогиба полученной платформы при загрузке рекомендуется добавлять в получившуюся свободную плоскость внутри площадки с равными промежутками от 2-3-х ребер жесткости.

Изготавливаются ребра из профильного железа. Как результат, обычно получается своеобразная рама-решетка с идущими, параллельным образом, перемычками. Для усиления самой конструкции применяется профильная труба с заранее заготовленными ячейками, имеющими квадратную форму. Благодаря таким действиям, можно будет изготовить действительно надежный багажник на крышу своими руками.

Обеспечение аэродинамики и фиксация бортов

Продумывая эстетику и аэродинамику багажной конструкции, стоит поставить спереди дугу. Для этого замеряют нужную длину материала, с напуском по краям по 5 см. В зонах изгиба вырезают треугольный сектор и загибают. Таким образом, дуга для передней основы багажника – готова. Осталось приложить ее к конструкции, отрезать по размеру и приварить. Также к дуге сразу привариваются и перемычки.

Лучшим вариантом, конечно, будут съемные перемычки, ведь случаи бывают разные. Для крепления бортов делают отверстия, в которые вставляются втулки соответствующего диаметра. Обвариваются они таким способом, чтобы профиль не проминался в момент затяжки болтов. После этого изготавливаются сами борта: нарезаются стойки необходимой длины (обычно 6,5 см) в требуемом количестве (порядка 8 штук).

Для обустройства крепежной шпильки проделываются следующие действия:

• сверлятся два отверстия по 8 см;
• в них ставится шпилька;
• деталь приваривается;
• с нее срезается необходимое количество резьбы;
• шпилька прикручивается в имеющиеся отверстия.

После этого конструируется боковая верхняя перекладина. Спереди заготовку загибают по той же схеме, что и переднюю раму. Парный элемент делается также. Для крепления верхней передней перекладины приваривают втулку к изгибу боковой перекладины, а непосредственно на саму переднюю балку приваривают кусок шпильки. Обустройство задней перекладины происходит аналогичным образом.

Эстетические штрихи

Делая багажник на Ниву своими руками важно довести процесс изготовления до конца, а именно покрасить готовое изделие. Для этого сначала зачищают платформу от окалин и заусенец

Затем обезжиривают и загрунтовывают металл, чтобы избежать образования ржавчины в дальнейшем. Лучшим вариантом считается грунтование поверхности цинкосодержащей грунтовкой, способной выдерживать воздействие соляных растворов.

Период высыхания конструкции должен занимать не менее суток, но лучше, чтобы просушка продлилась два дня. После долгого периода ожидания можно будет приступать к окрашиванию багажника. Обычно для этих целей применяется эмаль. После покраски на багажник можно поставить закрытые декор-гайки в местах крепления болтов. Устанавливается багажник на автомобиль своими руками при помощи рейлингов.

Установка багажника на крышу. Все тонкости ОТ и ДО

Они служат в качестве платформы для транспортировки багажа, различных негабаритных изделий и приспособлений. Современные конструкции соответствуют всем стандартам аэродинамики, так что повышенное потребление топлива вам не грозит. Технология багажников настолько универсальна, что их можно монтировать как на легковой тип авто, так и на полноценные внедорожники.

Все больше производителей по умолчанию выпускают с конвейера машины с багажником на крыше. Не отстают они и в разработке системы безопасности, как собственной, так и окружающей среды, внедряя запорные механизмы и улучшая качественный состав полимеров.

Что, как и куда

Установка багажника на крышу займет у вас не более одного астрономического часа в среднем. Работа проста, которая под силу многим для самостоятельного выполнения. В зависимости от конструктивных особенностей автомобили могут иметь предустановленные:

• Рейлинги;
• Рейки;
• Точки;

Несколько рекомендаций: не перегружайте багажник, используйте динамометр при зажиме болтов, используйте алюминиевый профиль с металлическими вставками. После необходимости в использовании можете демонтировать.

Как правило, современные отсеки могут выдерживать на себе до 80 кг., а некоторые модели – 100 кг. Не забудьте посмотреть в инструкции характеристики, так как не каждая крыша способна выдержать подобные нагрузки.

Осмотрите способ фиксации рейлингов на вашем авто, которые могут быть прикреплены на продольных направляющих или опорах. Учитывайте то, что машина может быть не предназначена для этого.

Универсальные рейлинги и багажник, могут быть установлены за 25 минут, так как конструкция и схема сборки просты.

Монтаж на якорных точках: отсек может быть смонтирован как на основании стержней, так и на продольных рельсах. Для этого необходимо установить муфту, смонтировать рейки на крыше автомобиля, закрепить всю конструкцию с помощью крепежей.

Установка без точек опоры и реек: как правило, считается универсальным типом багажников. Конструкция дает возможность приближать или отдалять рейлинги, выбирая необходимое расстояние в каждом конкретном случае индивидуально.

Установите на крыше авто рейки, закрепите фиксаторы, затяните всю конструкцию, проделайте аналогию с другой стороны. В завершение можно установить различное дополнительное оборудование для транспортировки лыж и других более длинных грузов.

Рекомендовано универсальное среднее расстояние между рейлингами, которое составляет от 65 до 75 см. Такая унификация необходима для того, чтобы груз равномерно распределял нагрузку на всю площадь, в противном случае будет дисбаланс, который приведет к перекачиванию и потере. Кроме того, такое расстояние по математическим меркам, позволит разложить багаж так: 1/4 + 1/2 + 1/4 , что является наиболее оптимальным.

После монтажа обязательно проверьте ваше творение тестовым заездом. Погрузите багаж весом до 50 кг. обязательно. Только так можно заблаговременно проверить прочность конструкции. Результаты положительны? Можете себя похвалить за мастерство и приобретенный опыт.

Минусы

• Некоторые материалы могут издавать звуки и излишнюю вибрацию;
• Увеличенный расход топлива грозит только тем девайсам, которые не оборудованы аэродинамической крышкой.

Шумоизоляция багажника

Если собираетесь проводить работы по шумо и виброизоляции самостоятельно, а не в сертифицированном СТО, то следует пройти таких три этапа:

• Прокладка материала типа STP под ребра жесткости;
• Используйте основу в виде «сплена» для плотного прилегания;
• Смонтировать обшивку из материала карпета, который оптимально подходит для такого типа, и закрепить по периметру. При необходимости можете установить ремни или аналоги ручек для крепления.

Ну, вот мы вам и рассказали подробным образом о том, как сделать так, чтобы установка багажника на крышу прошла как можно легче для неопытного водителя. Пользуйтесь нашими рекомендациями, присылайте свои, делитесь опытом с нами. Удачных вам путешествий с новым помощником. Пусть никакое снаряжение не станет помехой перед поездкой.

Тонкости выбора

Выбирая багажник, тщательно изучаются виды и информация о грузоподъемности. Если у прицепа пружинистая подвеска в любом исполнении, которая облегчает манёвры по бугоркам и ямкам, то в случае с багажником на крыше автомобиля, с амортизирующей подвеской авто его разлучает та самая крыша. Она не имеет ярко-выраженных свойств нивелировать колебания и принимать на себя векторные удары массы груза. Но кузов с межоконными стойками – это демпфер между дорогой и дополнительным закреплённым высоко центром тяжести. Поэтому крепят багажник как можно ниже к крыше, важен даже один сантиметр.

Конструкция багажника

Золотое правило: если у автомобиля пара рейлингов на крыше, то подбираются соответствующие поперечины. Размеры должны соответствовать расстояние между рейлингами

Это крайне важно для равномерного распределения, где большая часть веса приходится на ключевые крепежные элементы

При отсутствии элементов с помощью набора крепежей устанавливается соединение багажника и верхней части автомобиля. Составных частей базового багажника мало:

• Продольные дуги.

• Поперечные перекладины.

Стойки опоры, которые состоят из:

• Кронштейнов.
• Уголков.
• Пластиковых площадок.
• Болтов, гаек и шайб.

На практике автомобильные багажники в своём виде различные. Материал исполнения и механические свойства креплений совместно с показателями крыши машины определяют конструкцию и будущее назначение устройства.

Простой подбор багажника

При покупке автобагажника на крышу машины стоит уточнить:

• Марку транспортного средства.
• Тип крыши и кузова.
• Год выпуска машины.

Эти параметры помогут не допустить ошибок при покупке. Далее следуют тонкости

Важно знать, из чего сделаны опоры багажника и установочные стержни на крыше. Их изготавливают из стали и алюминия

При небольшом периоде использования багажника останавливаются на крепежных элементах из стали. При длительном использовании они приходят в негодность и ухудшают аэродинамические свойства.

Преимущество багажников из алюминия:

• Антикоррозийное покрытие. С ним срок эксплуатации увеличивается в разы, следовательно, автовладелец экономит деньги.
• Улучшенная аэродинамика. Чем меньше сопротивление воздуха, тем больше топлива экономит автомобиль.
• Алюминиевая корзина легче. Монтаж и демонтаж происходят быстро.

• Важным параметром является размер конструкции. Лучше использовать автобагажник с регулировками.

Способы крепежа багажника

Рассмотрим способы крепежа автобагажника к крыше:

• Штатный. При покупке автомобиля в комплекте уже идут крепежные элементы багажника. А отверстия монтажа спрятаны за дверной уплотнитель. Этот вариант удобен и позволяет не тратить силы на поиск необходимых приспособлений. Чтобы стойки крепко держались, в наборе используют специальные болты.

• Универсальный. Ещё называют дверной. Устанавливается с помощью универсального крепежа, фиксирующейся в области контррельефа кузова, повторяющего изгиб двери. Этот вариант затратный в установке и занимает время. Подобрать точную модель универсального багажника может только специалист.

• Использование рейлингов. У большого количества транспортных средств есть рейлинги. Это приспособления, идущие параллельно вдоль крыши с двух сторон, выполненные из пластика или металла. С помощью них даже самостоятельная установка автобагажника происходит намного проще. Иногда рейлинги оборудуются местами крепления для облегчения процесса установки.

Важные моменты

Даже после вышеизложенной информации экономный водитель скажет: «И что? Специальный багажник дорогой, бокс – маломер, экспедиционный подавно не нужен. Буду собирать из разных комплектов». На сегодня существуют все багажники со всей комплектацией, но если у такого автовладельца получится собрать подходящие детали по отдельности, раза с пятого, то он передаст свой опыт коллегам по гаражу:

• Поперечины и рейлинги подбираются путём замера крыши.
• Простые опоры изготавливаются из дешевого пластика. Поэтому они подвержены разрушению, так как не переносят и жару и холод.
• Практичней стойки из алюминия, стали или ABS-пластика. Они прослужат намного дольше, не теряя своих свойств.
• Чем больше объем автобагажника, тем больше вещей он вмещает.

Удобно иметь крупный автобагажник и не задумываться о том, сколько места в нем осталось, но:

• Придется доплатить за объем.
• Увеличиться расход топлива.
• Конструкция будет иметь ухудшенные аэродинамические свойства.

Любая модель имеет допустимую нагрузку. При покупке неправильно подобранный автобагажник приведет к ухудшению управления автомобилем и быстрому износу конструкции. Крыша машины также обладает допустимой грузоподъёмностью.
