Как поменять вакуум на ваз 2109

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

• свободный ход увеличивается до половины;
• работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
• тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

• соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
• потеря герметичности из-за износа диафрагмы;
• поломка воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Рекомендуем

«Проверка ручного тормоза: признаки неисправности и их устранение» Подробнее

Проверка состояния

О необходимости поменять вакуумный усилитель или главный тормозной цилиндр могут сообщить соответствующие признаки.

Первоочередной признак выхода из строя ВУТ заключается в увеличении усилия, которое нужно прикладывать к педали для торможения.

Чтобы точно убедиться в неисправности, выполните следующую проверку:

• Заглушите двигатель;
• 5-6 раз подряд выжмите педаль тормоза;
• Зажмите педаль в пол;
• Заведите двигатель;
• Если ВУТ исправен, педаль сразу же пойдет вверх.

Проверяем состояние Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

• Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
• Но при этом двигатель троит на холостых;
• При нажатии на тормозную педаль холостой ход успокаивается;
• Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
• Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
• Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Установка нового усилителя

В обратном порядке производите установку. Сначала закрепляете кронштейн. Обязательно на шток необходимо надеть резиновый кожух, который не позволит проступать пыли внутрь механизма. Затем устанавливается корпус вакуумника вместе с кронштейном на автомобиль.

Теперь можно наживить гайки

Обратите внимание на то, как соединяются шток усилителя тормозов и педали. Случается такое, что шплинт заходит туго, после чего педаль может не возвращаться

В этом случае необходимо при помощи напильника шплинт немного уменьшить в диаметре.

В завершение необходимо проверить затяжку всех резьбовых соединений. Убедитесь, что вакуумный шланг установлен правильно. После чего можно приступать к эксплуатации автомобиля. Новый вакуумный усилитель тормозов на ВАЗ-2109 может прослужить 5 и более лет, зависит от интенсивности использования автомобиля.

Добро пожаловать! Вакуумный усилитель тормозов – он крепится за кронштейн к моторному щиту (Это щит, который разделяет подкапотное пространство и салон автомобиля) и в него установлен главный тормозной цилиндр, который кстати тоже время от времени подлежит замене (Когда изнашивается этот цилиндр, с тормозами начинается проблема, машина может не тормозить, могут тормозить только два колеса из всех четырех имеющихся, тормозная жидкость ещё быстро может заканчиваться и сам цилиндр течь может), благодаря данному цилиндру и благодаря вакуумному усилителю, на современных автомобилях и происходит торможение, кстати вакуумник работает благодаря впускному коллектору (На инжекторах, за счёт ресивера) и поэтому когда двигатель заведён тормоза мягкие и на них очень легко нажимать, а когда его глушишь, давление воздуха во впускном коллекторе пропадает и педаль намного (Ощутимо) тяжёлой становиться.

Неисправности вакуумного усилителя

Несмотря на высокое качество, вакуумный усилитель ВАЗ 2109, цена которого отличается в зависимости от выбранного сервиса, все же может выйти из строя и нуждается в своевременном обслуживании и ремонте

Первый фактор, на который необходимо обратить внимание, владельцу транспортного средства, возникшая неисправность вакуумника не способствует полной и окончательной деактивации установленной тормозной системы.При активации работы педали, атмосферная камера соединяется с вакуумной. Дальше последует перемещение следящего клапана, какой оказывает воздействие толкатель. Перемещение диафрагмы в начальное положение осуществляется после завершения процесса торможения

Перемещение диафрагмы в начальное положение осуществляется после завершения процесса торможения.

Шланг обеспечивает соединение коллектора двигателя автомобиля с вакуумным усилителем. Водитель при возникновении подобной неисправности услышит шум или шипение внутри конструкции. В таком случае стоит проверить надежность соединения хомутов, либо же сам шланг, на наличие трещин, разрывов;

неисправности внутри самой конструкции усилителя. К ним можно отнести износ, старение резины на клапанах, разрыв диафрагмы. Обнаружить данную неисправность можно по поведению клапана, который начинает постепенно травить воздух. Вариантом решения проблемы станет замена резины, диафрагмы, что может быть выполнено как в сервисном центре, так и самим владельцем.

Признаки Неисправности Вакуумного Усилителя Тормозов Ваз 2109

вакуум усилитель тормоза ВАЗ 2109, устройство, неисправность, ремонт

Этот вакуумный усилитель подходит для моделей:

ВАЗ 2108, 2109, 21099 САМАРА.

вакуум Усилитель тормозов предназначен для усиления гидравлического тормоза.

Гарантийный срок. 12 месяцев со следующего дня продаж через розничную сеть.

Гарантийный срок хранения. Через три года после этой даты выпуска применяются критерии хранения.

Цены уточняйте по телефону указанному на сайте

Продолжительность жизни:

• 10000 циклов при 40 ° C
• 90000 циклов при 100 ° C
• 400 000 циклов при 25 ° C

дизайн усилитель тормоза ВАЗ 2109

На данный момент сложно представить работу транспортного средства, если в его конструкцию не включена вакуумная конструкция. усилитель звука Тормоз ВАЗ 2109. Этот агрегат обеспечивает создание дополнительных усилий, которые вскоре передаются на педаль тормозной системы. Устройство соединено вместе в единую конструкцию с GTZ, и в этом случае корпус разделен на две отдельные части. Первая часть, атмосферная, расположена рядом с педалью тормоза. Следующая причина возникновения вакуумной части обычно расположена возле главного цилиндра.

Для объединения вакуумной камеры и коллектора ВУТ ВАЗ 2109 имеет специальный обратный клапан. Почти всегда электронный насос врезается в конструкцию двигателя транспортного средства, с единственной целью обеспечения измеренной и бесперебойной работы вакуумного усилителя. После остановки двигателя автомобиля усилитель будет отключен от коллектора с помощью обратного клапана. Отключение также производится после выхода из строя рабочего оборудования.

Но вы можете видеть неудобство вождения, в то время как водителю придется приложить много усилий при нажатии на педаль тормоза. Основные проблемы, требующие ремонта или замены вашего ВАЗ 2109, включают в себя:

поломка шланга или его герметизация. Общая схема того, почему пылесос работает на ВАЗ 2109, основана на разнице давлений в двух камерах. вакуумном и атмосферном. Используя этот механизм, рабочий шток перемещается в поршни ГТЦ.

Как заменить усилитель тормоза

(ВУТ).ВАЗ 2109 ;.ВАЗ 2110 .

Неисправности вакуумного усилителя

Несмотря на высокое качество, вакуумный усилитель ВАЗ 2109, цена которого отличается в зависимости от выбранного сервиса, все же может работать со сбоями и нуждается в своевременном обслуживании и ремонте

Первый фактор, на который следует обратить внимание владельцу средство передвижения, возникли неисправность. вакуумная камера не способствует полной и окончательной дезактивации установленной тормозной системы

Когда педаль активирована, атмосферная камера соединяется с вакуумом. Затем следите за движением последовательного клапана, который воздействует на толкатель. Диафрагма перемещается в исходное положение после завершения процесса торможения

вакуумная камера не способствует полной и окончательной дезактивации установленной тормозной системы. Когда педаль активирована, атмосферная камера соединяется с вакуумом. Затем следите за движением последовательного клапана, который воздействует на толкатель. Диафрагма перемещается в исходное положение после завершения процесса торможения.

Шланг обеспечивает соединение коллектор двигателя машина с вакуумным усилителем. В случае такой неисправности водитель услышит шум или шипение внутри конструкции. В этом случае стоит проверить надежность соединения хомутов или самого шланга на наличие трещин, разрывов;

• неисправность внутри самой конструкции усилителя. К ним относятся износ, старение резины на клапанах, разрыв диафрагмы. Эта неисправность может быть обнаружена по поведению клапана, который постепенно начинает отравлять воздух. Решением проблемы станет замена резины, диафрагмы, которая может быть выполнена как в сервисном центре, так и владельцем.

Ремонт вакуумного усилителя

В случае, если стоимость вакуумного усилителя ВАЗ 2109 во время ремонта кажется слишком высокой при обращении в сервисную службу, эту процедуру можно выполнить независимо. Чтобы сделать это, просто выполните несколько шагов правильно:

Прежде всего, необходимо изучить техническую документацию на автомобиль, в которой указаны основные конструктивные особенности;
изучить основные особенности этой модели вакуумного усилителя, наиболее проблемные области;
подготовить необходимый набор инструментов, смазок;
определить приводной вал приводного вала под валом рулевого управления, отсоединить его от педали тормоза;
найдите в отсеке под капотом GTZ и снимите его;
отремонтируйте или замените поврежденный блок после обнаружения неисправности;
собрать конструкцию в обратном порядке;
Выполните необходимые проверки на устройстве.

Источник

Ремонт или замена

Обнаружив неисправность вакуумного усилителя тормозов, вы можете пойти двумя путями: заменить его новым или попытаться отремонтировать. Здесь следует отметить, что новый ВУТ без главного тормозного цилиндра обойдётся примерно в 2000–2500 рублей. Если у вас нет желания тратить столько денег, и вы настроены на самостоятельный ремонт узла, приобретите для старого «вакуумника» ремонтный комплект. Он стоит не дороже 500 рублей и включает те детали, которые чаще всего выходят из строя: манжету, колпачок хвостовика, резиновые прокладки, фланцы клапанов и т.п. Сам по себе ремонт усилителя процесс не слишком сложный, но времязатратный. Он предусматривает снятие устройства с автомобиля, разборку, дефектовку, замену неисправных элементов, а также регулировку.

В комплект входят все детали, которые подвергаются постоянным нагрузкам

Менять вакуумный усилитель или ремонтировать, выбирать вам. Мы же рассмотрим оба процесса, и начнём с замены.

Замена ВУТ на ВАЗ 2106

Необходимые инструменты:

• тонкая шлицевая отвёртка;
• накидной ключ на «13»;
• торцевой ключ на «13».

Порядок работ:

1. Размещаем автомобиль на ровной поверхности, включаем передачу.
2. В салоне отгибаем ковролин под кронштейном педалей. Находим там место соединения педали тормоза и толкатель усилителя.

3. При помощи шлицевой отвёртки снимаем пружинный фиксатор со штифта крепления педали и хвостовика толкателя.

4. Используя ключ на «13», отворачиваем четыре гайки, удерживающие корпус усилителя.

5. Поднимаем капот. Находим в моторном отсеке ВУТ.
6. Торцевым ключом на «13» откручиваем две гайки на шпильках крепления главного тормозного цилиндра.

7. Потянув главный цилиндр вперёд, снимаем его с корпуса усилителя. Трубки от него откручивать не нужно. Просто аккуратно отводим его в сторону и кладём на любую деталь кузова или двигателя.

8. При помощи тонкой шлицевой отвёртки извлекаем обратный клапан из резинового фланца в корпусе «вакуумника».

9. Снимаем ВУТ с автомобиля.
10. Устанавливаем новый усилитель и производим сборку в обратном порядке.

После замены устройства не спешите устанавливать главный тормозной цилиндр, так как перед этим необходимо произвести проверку и при необходимости регулировку выступания штока, о чём мы поговорим после рассмотрения процесса ремонта ВУТ.

Видео: замена ВУТ

Инструменты:

• тиски;
• шлицевая отвёртка;
• небольшой молоток;
• пассатижи.

Алгоритм действий:

1. Закрепляем вакуумный усилитель в тисках любым удобным образом, но только так, чтобы не повредить его.

2. При помощи шлицевой отвёртки и пассатижей производим развальцовку половин корпуса устройства.

3. Не рассоединяя половинок корпуса, накручиваем на шпильки крепления главного цилиндра гайки. Это необходимо для того, чтобы обезопасить себя при разборке устройства. Внутри корпуса установлена очень мощная возвратная пружина. Расправившись, она может вылететь при разборке.
4. Когда гайки будут накручены, аккуратно при помощи отвёртки рассоединяем корпус.
5. Откручиваем гайки на шпильках.
6. Извлекаем пружину.

7. Производим осмотр рабочих элементов усилителя. Нас интересует манжета, чехлы шпилек, защитный колпачок корпуса следящего клапана, а также фланец обратного клапана.

8. Производим замену неисправных деталей. Манжету меняем в любом случае, так как именно она в большинстве случаев становится причиной неисправности ВУТ.

9. После замены производим сборку устройства.
10. Завальцовываем края корпуса при помощи отвёртки, пассатижей и молотка.

Инструкция по замене ВУТ своими руками на ВАЗ-2109

Прежде чем поставить новый агрегат для тормозов, необходимо демонтировать изношенный. Для этого первоначально следует отсоединить педаль от штока усилителя. Демонтируют приспособление исходя из участка размещения педального узла. Для этого рассоедините 2 единицы, которые закреплены штифтом, сделать это легко при помощи отвертки с плоским наконечником. Далее подлезьте под капот, удобнее делать это когда автомобиль находится на эстакаде или на смотровой яме:

1. Открутите колодку, отвечающую за питание измерителя уровня тормозной жидкости в машине.
2. Снимите кронштейн, фиксирующий магистрали гидравлического типа в соответствии с рамой ВАЗ-2109. Гайку легко открутить головкой маркировки 10.
3. Вооружившись ключом на 17, снимите основной тормозной цилиндр. Заметьте, что отсоединить нужно 2 гайки.
4. Теперь вакуумный усилитель доступен для проведения последующих манипуляций. Извлеките патрубок, который связывает усиливающую камеру и коллектор впускного формата.
5. Снимите распорку со стока на переднем плане.
6. Применив вороток, удлинитель, карданный шарнир и головку на 13, выкрутите 4 гайки, отвечающие за крепление вакуумного усилителя тормозов на шпильках кузова.

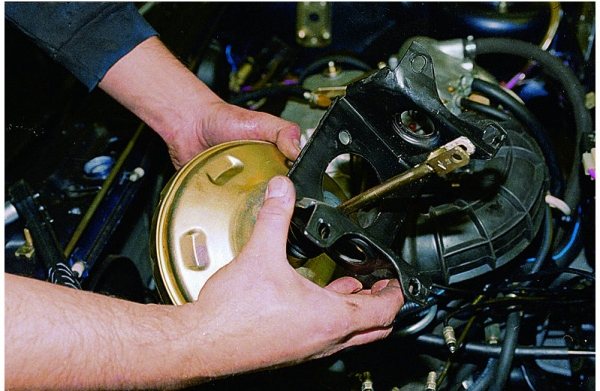

7. Извлеките усилитель со шпилек и достаньте из-под капота.
8. Осмотрите обратную сторону усиливающего тормоза устройства – все детали подлежат демонтажу. Для этого подцепив головкой на 17 две фиксирующие гайки, снимите корпус из металла, потянув на себя. Пыльник снимается со штока без усилий.
9. Прикрепите кронштейн к резиновому уплотнителю на новом ВУТ, следуя обратному порядку шагов.

Существуют различные способы проверки работоспособности ВУТ. Приведем 2 различных способа, а именно проверка с помощью тормозной системы, а также проверка предварительно снятого ВУТ.

Конечно, первоочередной проверкой является осмотр всех шлангов и трубок тормозной системы на подтеки и герметичность. Советуем делать это регулярно, вместе с проверкой уровня тормозной жидкости, поскольку именно от тормозов зависит ваша безопасность.

1 способ проверки заключается в следующем:

• заглушите двигатель;
• несколько раз нажмите на педаль тормоза, она должна стать туже;
• затем нажмите вновь на педаль и удерживайте в среднем положении;
• далее не меняя усилия на педаль заведите двигатель. Если педаль провалилась, то с вакуумником все хорошо, а если нет, то скорее всего он требует замены.

2 способ можно использовать, если вы заранее уже демонтировали ВУТ. Добавьте любого чистящего средства(пенящегося) на соединение 2 кругов усилителя и подайте воздух в отверстие, где стоит шланг от впускного коллектора. Не обязательно делать это герметично, можно просто направить струю воздуха от компрессора или насоса. Место, где ВУТ стравливает воздух будет пузыриться. Наглядно этот способ вы можете увидеть на видео ниже.

Если вы заметили неисправность в работе вакуумного усилителя тормозов, или он вышел из строя, то следует помнить, что особо страшного в этом ничего нет. Просто возникнут затруднения во время торможения, и нарушится стабильность работы двигателя.

Где он находится?

Вакуумный усилитель тормозов расположен в подкапотном пространстве. С одной стороны от ВУТа находится главный тормозной цилиндр, а с другой тормозная педаль. Он прикручен двумя гайками к кронштейну, который крепится, уже при помощи четырёх гаек, к автомобильному кузову.

Замена

Ваз 2109 вакуумный усилитель тормозов

Для этого необходим простой набор ключей:

Ремонт проводится в гараже, где следует поднять капот и установить подпорку.

Снятие вакуума

Очередность выполнения работ:

• снять минусовую клемму с аккумуляторной батареи;
• отсоединить от тормозного вакуума резиновую трубку, предварительно открутить хомут;
• отсоединить клемму питания электричеством датчика уровня с крышки главного тормозного цилиндра;

Ваз 2109 проверка вакуумного усилителя тормозов

• потом в салоне машины отодвинуть сидение водителя в крайнее дальнее положение, до упора насколько позволят полозья;
• опуститься под рулевую колонку к педали тормоза.

Примечание: при необходимости из-за недостатка освещения использовать переносную лампу с защитным фонарем.

• пассатижами снять стопорное кольцо с втулки, которая соединяет саму педаль с разъемом тяги вакуума;
• снять тягу, опустить на пол кузова.

Примечание: разъем тяги представляет П-образную пластину с отверстиями для крепления к планке педали.

• вернуться к установленному вакууму;
• теперь предстоит аккуратно снять главный тормозной цилиндр;

Ваз 21093 вакуумный усилитель тормозов

снимать его надо вместе с подходящими трубками тормозной системы.

Примечание. Это надо делать, чтобы не добавлять дополнительной работы по заливке тормозной жидкости, прокачки всей тормозной системы по всем четырем суппортам.

очистить резьбовое соединение на втулках главного цилиндра и воспользоваться для проведения этой работы, щеткой по металлу.

Примечание. Аккуратно откручивать гайки, несколько раз проворачивая вперед, назад, чтобы ни сорвать резьбу на винтах. Снять гайки с винтов, так же снять шайбы которые находятся в сжатом состоянии.

Вакуумный усилитель тормозов

Для облегчения работы, плоской отверткой надо пройти по корпусу цилиндра и слегка, как можно аккуратно освободить их от прилипания.

Примечание: если гайки не поддаются откручиванию, надо на них капнуть несколько капель уксусной кислоты 70%, выждать минут 30, прочистить резьбу металлической щеткой и повторить откручивание.

После удаления шайб надо приступить к снятию главного тормозного цилиндра. Он будет поддаваться снятию тяжело. Поэтому надо аккуратно, чтобы не сломать, не сильно погнуть тормозные трубки, резко, но не сильно приложить усилие. Снимать тормозной цилиндр надо вперед, без отклонений в сторону. Последним завершающим этапом остается снятие вакуума. Он крепится к перегородке салона на кронштейне.

• Кронштейн крепится на двух шпильках, провести очистку резьбы как указано выше.
• Открутить гайки, произвести снятие вакуума вместе с кронштейном.

Потом после снятия, открутить два глухих болта от вакуума. Убрать его в сторону. К кронштейну аккуратно прикрутить новый вакуум. Сборку проводить в обратном порядке. Цена вакуумного усилителя тормозной системы составляет 2500 рублей

Выбирая его, следует обратить внимание на упаковку. Упаковка гарантированного производителя должна быть изготовлена из гофрированного картона

• наименование производителя;
• номер партии;
• дата выпуска;
• так же должен быть указан артикул: 2108-3510010ТМ.

Так как на рынке встречается подделка. Поэтому покупать надо у проверенных продавцов, в магазинах которые смогли себя зарекомендовать себя с положительной стороны. При выполнении работ своими руками надо очень внимательно просмотреть видео. Самое главное будет состоять в том, чтобы запомнить очередность проведения ремонтных работ. Для лучшего восприятия взять фото на место выполнения ремонта. Заранее в домашних условиях их пронумеровать по порядку. Выполняя по очереди работы, фото перекладывать вниз. Не полениться сделать это, так как при сборке можно проверить последовательность правильного выполнения процесса. Так же не помешает прочитать инструкции по выполнению ремонта автомобиля, что бы избежать неожиданных ситуаций.

Проверка клапана вакуумного усилителя тормозов

Вакуумный усилитель тормозов может плохо работать из-за неисправности обратного клапана. Чтобы провести проверку его работоспособности, снимите шланг, достаньте клапан из корпуса вакуумного усилителя тормозов и наденьте на него резиновую грушу. Ее необходимо подсоединить с наружной стороны (с той, с которой соединяется шланг). Далее грушу следует сжать и отпустить. Сжатая груша свидетельствует об исправности обратного клапана.

В противном случае вам придется его заменить. Также данный метод вы можете использовать для проверки на герметичность впускного шланга, в том случае, когда под рукой не оказалось компрессора.

Рекомендуем

«Почему горит стояночный тормоз: разбираемся с причинами» Подробнее

https://youtube.com/watch?v=4RhLva_n8No

Инструкция по замене ВУТ своими руками на ВАЗ-2109

Прежде чем поставить новый агрегат для тормозов, необходимо демонтировать изношенный. Для этого первоначально следует отсоединить педаль от штока усилителя. Демонтируют приспособление исходя из участка размещения педального узла. Для этого рассоедините 2 единицы, которые закреплены штифтом, сделать это легко при помощи отвертки с плоским наконечником. Далее подлезьте под капот, удобнее делать это когда автомобиль находится на эстакаде или на смотровой яме:

1. Открутите колодку, отвечающую за питание измерителя уровня тормозной жидкости в машине.
2. Снимите кронштейн, фиксирующий магистрали гидравлического типа в соответствии с рамой ВАЗ-2109. Гайку легко открутить головкой маркировки 10.
3. Вооружившись ключом на 17, снимите основной тормозной цилиндр. Заметьте, что отсоединить нужно 2 гайки.
4. Теперь вакуумный усилитель доступен для проведения последующих манипуляций. Извлеките патрубок, который связывает усиливающую камеру и коллектор впускного формата.
5. Снимите распорку со стока на переднем плане.
6. Применив вороток, удлинитель, карданный шарнир и головку на 13, выкрутите 4 гайки, отвечающие за крепление вакуумного усилителя тормозов на шпильках кузова.
7. Извлеките усилитель со шпилек и достаньте из-под капота.
8. Осмотрите обратную сторону усиливающего тормоза устройства – все детали подлежат демонтажу. Для этого подцепив головкой на 17 две фиксирующие гайки, снимите корпус из металла, потянув на себя. Пыльник снимается со штока без усилий.
9. Прикрепите кронштейн к резиновому уплотнителю на новом ВУТ, следуя обратному порядку шагов.

Вакуумный усилитель тормозов – как диагностировать неисправность

Диагностировать неисправность вакуумного усилителя тормозов не сложно, это становится заметным — при нажатии педаль тормоза становится твердой. Но косвенным признаком неисправности могут стать и изменившиеся обороты холостого хода при нажатой педали. Связано это с обеднением топливной смеси, вызванным попаданием «излишнего» воздуха в цилиндры двигателя, который может даже заглохнуть, если «подсос» слишком сильный.

Чаще всего это связано с повреждением диафрагмы усилителя тормозов. Причём совсем необязательно от старости – иногда уплотнительные кольца главного тормозного цилиндра пропускают тормозную жидкость, и она попадает в корпус усилителя.

Новый вакуумный усилитель тормозов для Ваз 2109

Некоторые автовладельцы ухитряются самостоятельно перебрать усилитель тормозов – на отечественные авто продаются даже ремкомплекты. Но, в целом, это неблагодарное занятие – корпус «вакуумника» неразборный, а аккуратно и плотно соединить его части под силу не всем.

К тому же на работу тормозной системы влияет и регулировка выступания штока «вакуумника» из корпуса – неправильная настройка может снизить эффективность работы усилителя или стать причиной неполного «растормаживания» рабочих тормозных цилиндров. Среди автолюбителей распространён такой способ проверки усилителя – запускаете двигатель, предварительно выжав тормоз. При запуске мотора педаль должна «уйти в пол».

Процесс снятие вакуумного усилителя тормозов

Если усилитель неисправен, то педаль тормоза останется по-прежнему «тугой». Вообще, шипение, связанное с работой вакуумного усилителя тормозов – нормальное явление. Но в том случае, когда его громкость без видимых причин увеличилась, приготовьтесь к замене вакуумного усилителя, пока он совсем не отказал.

Главный тормозной цилиндр

Не редко в процессе проверки состояния тормозного узла обнаруживаются проблемы с главным тормозным цилиндром.

ГТЦ

Меняя вакуумник, логично будет изучить текущее состояние ГТЦ и при необходимости заменить его.

Многие пытаются отремонтировать ГТЦ. Но на практике это приносит только временный эффект, плюс приходится постоянно переживать, не откажет ли узел в самый неподходящий момент. Лучшее решение — замена.

Сама процедура замены выглядит следующим образом.

1. Отключите минусовую клемму с аккумулятора.
2. Отключите колодку проводов от датчика уровня ТЖ. Он расположен в бачке и встроен непосредственно в крышку.
3. Специальным ключом для тормозных трубок ослабьте их натяжение. При этом откручивать полностью не нужно.
4. Открутите пару гаек, которые крепят ГТЦ к вакуумнику. Только теперь тормозные трубки можно открутить полностью.
5. Снимите цилиндр со шпилек.
6. Если требуется, заодно снимите сам бачок с тормозной жидкостью. Чтобы это сделать, нужно аккуратно раскачать бачок и извлечь ножку из втулки.
7. Оцените состояние демонтированного цилиндра. Также обязательно проверьте, нет ли дефектов на бачке. Если таковые имеются, бачок тормозной жидкости обязательно замените на новый.
8. Вооружившись новым ГТЦ, поставьте его на место и закрутите гайки. Крепежи можно сразу полностью затягивать.
9. Установите бачок, залейте до максимальной отметки тормозную жидкость.
10. Теперь очень важный этап — извлечение воздуха из цилиндра. Для этого нужно пальцами перекрыть отверстия передних тормозных трубок. Вам помощник при этом должен аккуратно, но не резко, нажать на педаль тормоза. Так в системе будет создано давление. Продолжайте такие манипуляции до тех пор, как не почувствуете, что из отверстий выходит жидкость.
11. Как только потечет жидкость, наденьте трубки, установите и зафиксируйте их на местах. При этом педаль тормоза отпускать нельзя.
12. По аналогии подключаются задние трубки. В момент установки их на места в системе должно быть давление, то есть педаль тормоза выжата в пол.

Завершив замену ГТЦ, не забудьте прокачать тормозную систему согласно правилам.

Разборка узла с бачком ТЖ

Поменять вакуумник и цилиндр вполне возможно своими руками. Работа займет несколько часов, но сэкономит кучу денег на посещении автосервиса.

 Загрузка …

Проверка состояния

О необходимости поменять вакуумный усилитель или главный тормозной цилиндр могут сообщить соответствующие признаки.

Первоочередной признак выхода из строя ВУТ заключается в увеличении усилия, которое нужно прикладывать к педали для торможения.

Чтобы точно убедиться в неисправности, выполните следующую проверку:

• Заглушите двигатель;
• 5-6 раз подряд выжмите педаль тормоза;
• Зажмите педаль в пол;
• Заведите двигатель;
• Если ВУТ исправен, педаль сразу же пойдет вверх.

Проверяем состояние

Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

• Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
• Но при этом двигатель троит на холостых;
• При нажатии на тормозную педаль холостой ход успокаивается;
• Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
• Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
• Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Если подобная неисправность была обнаружена во время движения, продолжать ехать можно только при отключении ВУТ.

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора

Требуемые параметры

Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109

Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона

На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя

Вакуумник, соответствующих техническим параметрам ВАЗ 2109, имеет артикул 2108-3510010ТМ

Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали

Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

Выбор

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора

Требуемые параметры

Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109

Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона

На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя

Вакуумник, соответствующих техническим параметрам ВАЗ 2109, имеет артикул 2108-3510010ТМ

Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали

Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

Как проверить вакуумный усилитель тормозов ваз 2109?

Вакуумный усилитель для тормозов (ВУТ) – это основной механизм в работе тормозной системы транспортного средства. Именно от его работоспособности зависит процесс торможения автомобиля и безопасность водителя с пассажирами. ВУТ требует периодической проверки на наличие неисправностей или дефектов в его работе.

Причины неисправности ВУТ:

1. Произошел разрыв диафрагмы;
2. На шланге, который идет к усилителю есть трещины или он оборвался;
3. Сломалась пружина.

Отремонтировать устройство можно в техцентрах, которые имеют необходимые инструменты и специалистов, знающих свою работу. Если поездка на станцию техобслуживания не по карману, можно обойтись своими силами, заменив устройство полностью согласно с прилагающейся к нему инструкцией. Но прежде чем совершить замену, следует убедиться, что причина поломки именно в ВУТ.

Как провести ремонт вакуумного усилителя тормозов своими руками

Суть работы узла — “безвоздушное” усилие механического движения, благодаря которому остановить многотонное авто удается легко. Конструкция данного устройства связана с главным цилиндром тормозов и содержит пружину, диафрагму, клапан слежения, толкатель, кожух и шток.

Основные признаки отказа узла перечислены ниже:

• “деревянная” педаль;
• перебои двигателя на холостом ходу;
• повышение свободного хода до 50%;
• “заклинивание” (машина замедляется даже без воздействия на педаль).

Ремонт вакуумного агрегата может понадобиться из-за “прохудившейся” диафрагмы, неплотного соединения, потери корпусом герметичности, износа пружины или отказа воздушного клапана. Диагностику проводят при работающем ДВС. Если агрегат сломан, необходима замена.

Изменение длины штока вакуумного усилителя требуется для регулировки ВУТ и определяет корректность хода тормозной педали. Размер зазора контролируется болтом — от его положения зависит корректность “включения” клапанов.

При выключенном двигателе педаль должна “ходить” в диапазоне 0,5-1,4 см. При меньшем значении рабочий цилиндр “заедает”, что приводит к перерасходу горючего и уменьшению эксплуатационного срока колодок. Машина при эксплуатации едет как будто на ручнике. Зазор, превышающий обозначенный диапазон, приводит к увеличению хода педали. Чаще всего сигнализирует о разгерметизации узла.
