Замена пыльника шруса на лада калина

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

Профилактика неисправности гранаты

В нормальных условиях эти шарниры проходят свыше 300 тыс. км. Имея надёжную конструкцию, ШРУС способен выдерживать серьёзные нагрузки, но только не в присутствии песка и пыли. Достаточно лопнуть резине защитного чехла, и смазка, смешавшись с грязью, превратится в густую абразивную пасту, которая неизбежно подточит здоровье механизма. Таким образом, необходимо периодически осуществлять внешний осмотр гранат, чтобы своевременно выявлять повреждения пыльников. При первых же намёках на нарушение герметичности следует произвести ремонт с заменой.

С порванной резиной граната, безусловно, может поездить какое-то время, но чем дольше будет откладываться ремонт, тем дороже придётся заплатить. Даже при смене гранаты своими руками, стоимость ремонта достигнет 3 тыс. рублей, а таких узлов на автомобиле несколько.

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.

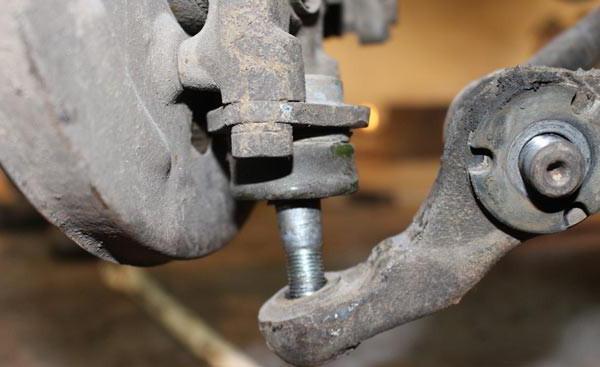

4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

   Отмеченные красным маркером болты выкручиваем с двух сторон.

5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.

6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

   Демонтированный шрус

7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

   Нанося не сильные удары ШРУС сойдёт с места

9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
2. Затем добавляем смазку в ШРУС.

   Новая смазка добавлена в ШРУС

3. А остатки в пыльник.
4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.

Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

• ВИС.
• GNK.

  Оригинальная упаковка ШРУСа GNK

  Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

  Внешний ШРУС GNK установлен

• GLO.

Ремонт автомобиля собственными силами

«Калина» — несложный автомобиль, потому большинство повреждений водитель имеет возможность ликвидировать сам. К примеру, своими силами можно устранить такие неполадки:

• сменить воздушный фильтр мотора;
• прогнать воздух из системы охлаждения;
• сменить водяной насос;
• устранить бренчание ручки коробки передач;
• поменять модуль зажигания;
• заменить диодный мост генератора;
• поставить новенький наружный ШРУС на смену похрустывающего старого.

Починку машины LADA Kalina собственными силами необходимо осуществлять в соответствии с инструкцией, использовать только хорошие автослесарные инструменты, если потребуется использовать для ремонта специальное оборудование, съемники.

Как сменить шарнир равных угловых скоростей?

Заменить наружный ШРУС в автомобиле «Лада Калина» можно без использования подъемника и ямы, но потребуется выставить машину на ровную поверхность. Замену выполнить таким способом:

1. сначала нужно отпустить гайку ступицы и открутить ее, ведь после снятия колеса сдвинуть гайку с места станет сложно;
2. отпустить колесные гайки, потом с помощь домкрата снимаем колесо. Для того чтобы авто не покатилось, необходимо выставить упоры под задние колеса, а впереди возле домкрата с целью перестраховки подложить опору под порог (можно использовать деревянную колодку);
3. открутить болты шаровой опоры внизу (два болта);
4. извлечь поворотный кулак на себя, отпустить привод колеса;
5. снять хомуты с пыльника;
6. отодвинуть пыльник в сторону КПП, сбить наружный ШРУС через бронзовую либо медную выколотку;
7. поставить новое устройство на место, набить смазку в шарнир, зафиксировать пыльник на ШРУС новыми хомутами;
8. выполнить монтаж всех деталей.

Как из системы охлаждения прогнать воздух?

Воздушная пробка в системе охлаждения может появиться по ряду причин, и прежде всего прекращает дуть нагретым воздухом печка в салоне, поднимается высокая температура, закипает тосол. При сжимании верхнего и нижнего патрубков ощущается пустота из-за отсутствия охлаждающей жидкости в них. Нередко «завоздушивание» случается в результате смены радиатора печки, устранить воздух из системы временами слишком проблематично. Но можно попробовать поставить на нижнем патрубке обогревателя под капотом вспомогательный тройник, а новый шланг подвести в расширительный бак вверху, в нижний патрубок от резервуара к нижней радиаторной трубке нужно установить заглушку.

Как поменять водяной насос?

Ресурс водяной помпы на 8-клапанном двигателе ВАЗ-21114 в среднем насчитывает около 70-100 тыс. км пробега. Когда насос начинает шуметь либо протекать, его надлежит поменять. Нужно сказать, что на всех моделях 2108-15, «Приоре» и «Ладе Калине» 8-клапанным движком замена водяного насоса производится одним и тем же способом и в такой последовательности:

1. слить тосол из системы охлаждения;
2. отсоединить пластиковый кожух ремня ГРМ;
3. при условии, что нет необходимости менять ремень газораспределительного механизма, не нужно снимать шкив коленчатого вала, значит, и правое колесо снимать потребности нет;
4. поставить пометку на распределительной шестерне — нужно, чтобы она сходилась со сливом на заднем кожухе ГРМ;
5. отпустить натяжной ролик, снять ремень с распределительной шестерни;
6. отвинтить три болта прикрепления насоса с помощью шестигранника, достать помпу;
7. установить новый водяной насос на место, надеть ремень, сделать натяжение натяжным роликом, проконтролировать совпадение меток, на коленчатом валу метка располагается на маховике ниже резиновой заглушки корпуса КПП;
8. залить тосол, запустить мотор, проконтролировать, не протекает ли тосол и нет ли шума в насосе. При условии, что все в норме, установить кожух ГРМ на место.

Как сменить воздушный фильтр?

На автомобиле LADA Kalina (с мотором 21114) смена воздушного фильтра не является сложной задачей, ее нужно исполнять в такой последовательности:

1. открутить винты верхней крышки обшивки воздушного фильтра с помощью простой крестовой отвертки;
2. приподнять верхнюю крышку, вынуть фильтрующий элемент;
3. поставить новый воздушный фильтр на место;
4. закрутить винты корпуса фильтрующего элемента.

Приступаем к работе. Демонтаж ШРУСа

Первым делом ставим машину на ручной тормоз (или устанавливаем противооткаты). Затем срываем колесные болты и ступичную гайку. Последняя может не подаваться, поэтому используем удлинитель. Далее устанавливаем машину на домкрат, поднимаем ее переднюю часть и снимаем колесо. Затем находим два болта, что крепят гранату к поворотному кулаку.

Теперь выкручиваем руль в крайнее положение (чтобы диск выглядывал из колесной арки). Оттягиваем поворотный кулак вместе с амортизационной стойкой. Далее извлекаем наружную часть ступицы с внешней «гранатой». Если она туго идет, можно использовать молоток. Но бить нужно через деревянный брусок, иначе деталь сильно повредится.

Дальше (если это внешний шарнир) извлекаем старый пыльник и хомут. Теперь нужно доставать саму «гранату» из ступицы. Для этого можно воспользоваться съемником либо проводить удары молотком по ШРУСу. При этом нужно вращать его полуоси.

В случае если предполагается замена внутренней «гранаты» на «Калине», все операции проводятся аналогичным образом. Единственное – деталь вынимается из коробки при помощи монтировки, без ударов молотком.

Когда старый элемент разобран, самое время подготовить новый для установки

Обратите внимание, что при установке ШРУСа производится и замена пыльника «гранаты» «Калины». Старый использовать категорически запрещено, даже если он целый

Элемент уже претерпел износ, да и хомуты не дадут такую же утяжку.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.

4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.

6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.

8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.

2. Затем добавляем смазку в ШРУС.

3. А остатки в пыльник.
4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.
7. Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Как понять, что необходима замена пыльника ШРУСа?

• Все очень просто, заезжаете на яму и проверяете пыльник, если на его поверхности нет повреждений и пыльник «сухой» (нет следов масла), можно смело продолжать ездить время от времени, выполняя такую нехитрую процедуру проверки.
• Иногда проблемы с пыльником ШРУСа проявляются по-другому, например, во время резкого старта в области передних колес может раздаваться одиночный хруст или стук. У некоторых хруст проявляется при повороте колес во время движения. В таких случаях одной заменой пыльника, скорее всего, не отделаешься и придется менять всю «гранату» в сборе.

Ну что, краткий экскурс, пожалуй, закончим, и перейдем непосредственно к процессу устранения неисправности, но для начала подготовьте инструмент.

Вам потребуется:

1. Домкрат, молоток, деревянный брусок;
2. Ключи на «17», «30»;
3. Монтировка, баллончик;
4. Плоская отвертка, специальные щипцы для установки хомутов;
5. Новый пыльник + смазка для ШРУСов, графитовая смазка, керосин или аналогичная промывочная жидкость.

Замена внешнего шруса

Замена вешнего шруса на автомобиле Лада Калина не представляет серьезной сложности. Справиться с данное операцией может человек имеющий хотя бы минимальные представления о ремонте автомобиля своими руками.

Для замены внешнего шруса понадобятся:

1. Трещетка или вороток
2. Удлиннитель для наращивания воротка или трещетки(подойдет кусок трубы подходящего диаметра)
3. Головка на 17
4. Головка на 30
5. Молоток
6. Домкрат

Для начала необходимо вывесить колесо.  Перед тем как поставить автомобиль на домкрат необходимо сорвать болты крепления колеса и ступичную гайку. С помощью воротка и головки на 30 срываем гайку ступицы. Для этого лучше нарастить вороток (например металлической трубой подходящего диаметра). Колесные болты откручиваем балонником. После того как мы снимем колесо и гайку перед нами предстанет следующая картина:

Теперь нужно открутить 2 болта крепления нижней шаровой к поворотному кулаку. Откручиваются они с помощью трещетки или воротка и головки на 17.

На этом фото у нас снят тормозной суппорт. Вместе с процедурой замены ШРУса мы заменили тормозные колодки. Вам снимать суппорт не обязательно.

После того, как мы открутили шаровую от поворотного кулака у нас открывается доступ к ШРУСу. Теперь аккуратными ударами по ШРУСу (в место где находилась ступичная гайка) через подкладку, что бы не повредить резьбу, аккуратно выбиваем ШРУС из ступицы. Для удобства можно вывернуть колеса.

Далее снимаем пыльник. Для этого надо снять хомуты и сдвинуть пыльник к КПП.После этого необходимо снять сам ШРУС. Если у Вас есть съемник, воспользуйтесь им. Если съемника нет, то аккуратными ударами молотка сбивайте гранату с полуоси. У нас не было съемника и мы сбивали ШРУС молотком. Если ШРУС «засел» намертво и не сдвигается с места, то нужно будет разбивать сеператор. Аккуратными ударами молотка, желательно положив на сепаратор тряпочку (он легко колется и осколки могут разлетется по всему гаражу или попасть в глаза) наносите удары, вращая ШРУС (Для тех, кто не понял куда наносить удары — наносить их надо в то место, где находятся сами «шарики» шарнира, нам надо разбить этот самый шарнир). Внутренняя часть сепаратора останется на полуоси. Что бы ее снять надо предварительно снять стопорное кольцо:После этого можно окончательно снять пыльник. Теперь перед нами педстала «голая» полуось:

Процесс демонтажа на этом заканчивается и начинается прцесс подготовки и установки нового ШРУСа. Для начала открываем упаковку с новым ШРУСом. Мы приобрели ШРУС фирмы GLO, но можно использовать другую фирму. У нас в коробке был сам ШРУС, новый пыльник, смазка и хомуты (хомуты ленточные, без застежек, не очень удобные).

Для начала надем пыльник на полуось. Для этого могут понадобиться значительные усилия. Можно добавить на полуось немного смазки, для облегчения задачи.

После этого добавим смазки в сам ШРУС.

И выдавливаем остатки в пыльник.

Теперь устанавливаем ШРУС на место. Для того что бы он сел на свое место, наносим легкие удары молотком (через доску или другую подкладку, что бы не повредить резьбу. После того, как граната встанет на свое место, одеваем на нее пыльник, хомуты. Далее застегиваем их, предварительно, выпустив воздух из пыльника.Новый ШРУС установлен. Осталось собрать все на место и автомобиль снова готов к эксплуатации. Сборка происходит в обратном порядке и никаких сложностей с ней возникнуть не должно.Вся работа заняла у нас не больше 1,5 часов. Из них около 30 минут танцев с ликвидацией сепаратора. Если у Вас есть съемник или ШРУС снимется без разламывания сепаратора, то вполне можно уложиться за час.

Пошаговый алгоритм замены ШРУСа

К выполнению процесса следует приступать, если присутствует полная уверенность в выходе из строя указанного узла. Замена наружного ШРУСа пошагово, если выполняется своими руками.

1. Ослабляем затяжку колесного крепежа и ступичной гайки (предварительно вынимаем шплинт) на одной из сторон авто.
2. Вывешиваем этот бок домкратом и устанавливаем под колеса кормы упоры, а под кузов страховочный подпор.
3. Снимаем полностью колесо.
4. Откручиваем два болта, удерживающих шаровую опору на кронштейне поворотного кулака, и гайку ступицы.
5. Выворачиваем руль Лада Калина по максимуму в сторону, отводим цапфу и вынимаем полуось из шлицевого зацепления шарнира и ступицы. Если появляются затруднения со свободным выходом полуоси, то пользуемся молотком, прикладывая ударные усилия к валу через выколотку.
6. Когда полуось высвобождена приступаем к демонтажу пыльника наружного шарнира в комплексе с хомутами. Эти элементы подлежат замене.
7. Теперь переходим к снятию ШРУС. Для этого потребуется специальный съемник. Если он отсутствует, то снова применяем молоток. Ударную нагрузку запрещается прикладывать к сепаратору, поэтому наносим несильные удары по корпусу в направлении наружу. Шарнир снимется, если стопорное кольцо сожмется, позволяя сепаратору сойти с полуоси.
8. Когда требуется демонтаж всей полуоси, то алгоритм действий до пункта №7 аналогичен, а далее с помощью монтировки выводим вал обозначенного ШРУС из зацепления с полуосевой шестерней в дифференциале трансмиссии. Перед такой манипуляцией сливаем масло с коробки. Полуось вынимаем в сборе, после чего выполняем необходимые действия по разборке и пр.
9. Снятие внутреннего шарнира предполагает идентичный порядок действий, приведенный в пункте №7. Для удобства разборочных действий пользуемся тисками, в которые помещаем и фиксируем конструкцию.

Конструкционная особенность гранаты (ШРУС)

Все виды ШРУС имеют индивидуальные отличительные особенности в конструкции. Чтобы выяснить это, нужно более подробно рассмотреть устройство на примере шариковых и трипоидных шарниров.

ШРУС шариковый

Корпус шарикового шруса представляет собой наружную обойму, внутри которой располагаются канавки. Внутри корпуса расположена внутренняя обойма, также имеющая канавки. Еще в конструкцию входит сепаратор и 6 шариков. Шарики расположены в канавках между внутренней обоймой и наружным корпусом и фиксируются сепаратором, который предостерегает их от рассыпания.

На корпусе имеется небольшой шлицевой вал. Чтобы установить приводной вал, внутренняя обойма также имеет соединение на шлицах. По типу расположения на автомобиле ШРУС может быть внешним или внутренним. Внутренний ШРУС устанавливается в коробку передач, а наружный в ступицу ведущего колеса. Внешний ШРУС имеет радиусные шлицевые канавки, а внутренний прямые. Объяснение разницы канавок будет рассмотрено ниже.

Трипоидный ШРУС

Различают два вида трипоидных шарниров, они могут быть жесткими или универсальными. Универсальный имеет корпус, в котором расположены три канавки, трехлучевую опору, напрессованную на вал и трех роликов, которые имеют шаровую поверхность и закреплены на пальцах опоры при помощи подшипников.

Ролики и вал с трехлучевой опорой располагаются в корпусе, причем ролики могут свободно перемещаться в канавках. В жестких трехлучевая опора с роликами также расположена внутри корпуса, но с опорой взаимодействует вилка с тремя пазами, в которых двигаются ролики. Применяются универсальные шарниры только как внутренние, а жесткие как внешние.

Постоянная смазка просто необходима любому виду из ШРУС. Для смазки используют различные пластичные материалы, которые заполняют весь объем шарнира. Для предотвращения выдавливания смазочного материала применяют резиновый гофрированный пыльник, который также оберегает от попадания грязи. Пыльник гнется одновременно с шарниром и обеспечивает при этом герметичность.

Как заменить пыльник ШРУСа на Лада Калина?

Замену пыльника мы будем производить на снятой полуоси, это упростит и ускорит рабочий процесс.

1. Ставим машину на ровной поверхности, затягиваем ручник и кладем под задние колеса клинья или что-то похожее для того, чтобы машина не покатилась.

2. Берем «баллонник» и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты пока машина стоит на четырех точках. После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел.

3. Используя плоскую отвертку, поддеваем защитный колпачок и снимаем подкрылки (если таковые имеются).

4. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.

5. Дальше необходимо открутить два болта крепления, которыми шаровая крепится к поворотному кулаку.

6. Теперь необходимо открутить ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Если вам некому помочь, используйте какую-нибудь приспособу, которая будет давить на тормоз вместо помощника.

7. Достаем упорную шайбу, после чего выворачиваем колеса в крайнее положение (все зависит от того с какой стороны происходит замена) и выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а второй рукой придерживаем сам приводной вал.

9. Возьмите приводной вал и зафиксируйте его в тисках, затем при помощи отвертки снимаем старые хомуты и срезаем старые пыльники (если они испорчены). Если же пыльники в порядке и будут установлены обратно срезать их не нужно.

10. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

11. Используя промывочную жидкость (керосин, бензин и т. д.), промойте «гранату» и проверьте состояние ее деталей. Если во время проверки вы не обнаружили ничего подозрительного (нарушение симметричности, люфт, выработка трещины и т. д.), можно приступать к установке новых пыльников на вал.

12. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.

13. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.

14. Замените стопорное кольцо внутреннего ШРУСа и смажьте его шлицы графитовой смазкой, после чего аккуратно установите шарнир в корпус КПП.

15. Фиксируем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.

Дальнейшая сборка выполняется в обратной последовательности.

Первым делом ставим машину на ручной тормоз (или устанавливаем противооткаты). Затем срываем колесные болты и ступичную гайку. Последняя может не подаваться, поэтому используем удлинитель. Далее устанавливаем машину на домкрат, поднимаем ее переднюю часть и снимаем колесо. Затем находим два болта, что крепят гранату к поворотному кулаку.

Теперь выкручиваем руль в крайнее положение (чтобы диск выглядывал из колесной арки). Оттягиваем поворотный кулак вместе с амортизационной стойкой. Далее извлекаем наружную часть ступицы с внешней «гранатой». Если она туго идет, можно использовать молоток. Но бить нужно через деревянный брусок, иначе деталь сильно повредится.

Дальше (если это внешний шарнир) извлекаем старый пыльник и хомут. Теперь нужно доставать саму «гранату» из ступицы. Для этого можно воспользоваться съемником либо проводить удары молотком по ШРУСу. При этом нужно вращать его полуоси.

В случае если предполагается замена внутренней «гранаты» на «Калине», все операции проводятся аналогичным образом. Единственное – деталь вынимается из коробки при помощи монтировки, без ударов молотком.

Замена гранаты на “Калине” своими руками

У этого автомобиля поломка ШРУСа — обычное дело.

Из-за попадания в область шарнира жидкости и грязи вымывается смазка. В итоге запчасть теряет функционал и скорее ломается. Для проведения работы в “домашних” условиях подготовьте:

• торцевые головки 17 и 30;
• “трещетку”;
• клупп с удлинителем;
• выколотку, молоток и тиски;
• противооткатные упоры и домкрат.

Замена гранаты на автомобиле “ВАЗ” модели “Калина” проводится только после диагностики. Чаще всего на неисправность указывает хруст во время интенсивного движения автомобиля при вывернутом руле. Если этот эффект проявляется даже при минимальной нагрузке, велика вероятность плохого состояния сепаратора или шарнира. Дальше двигаться на авто нельзя — нужно отправляться в автосервис на эвакуаторе или решать проблему на месте.
