Замена подвесного подшипника газель некст

Как определить неисправность подвесного подшипника карданного вала вашего автомобиля?

• Если при езде накатом есть гул, идущий непонятно откуда, это может быть признаком того, что подвесной подшипник неисправен
• Загоните машину на подъемник, так как вам потребуется удостовериться, что шум идет именно из области подвесного подшипника
• Шум может сопровождаться вибрацией
• Если вы убедились, что биение, вибрация и различного рода дерганья происходят из этой области – открутите болты крепления и опустите карданный вал на землю, но будьте осторожны – шрус карданного вала должен выйти из раздатки и оттуда потечет масло.
• Далее проверьте подшипник на наличие люфта. Если он исправен, то никакого люфта быть не должно.

Заменить подвесной подшипник реально и без помощи специалистов, главное внимательно ознакомиться с книгой по ремонту и эксплуатации именно вашего автомобиля, обладать необходимым инструментом и желательно наличие эстакады или подъемника. Может понадобиться уксус или специальная жидкость, чтобы раскоксовать болты крепления, если они заржавели за долгое время.

Замена подвесного подшипника ВАЗ 2107 или ВАЗ 2106 в принципе мало чем будет отличаться от замены этой же детали на автомобиле Тойота или Форд. Схема в принципе везде одинаковая, с отличиями, но не кардинальными.

ГАЗ 31 Надёжная › Бортжурнал › Замена подвесного подшипника

Месяца как три назад появилось странное шуршание при следовании даже на малых скоростях. Подозрения пали на подвесной подшипник карданного вала (т.к. не менялся он не раз за время пользования мной этой машиной).

Для ремонта были взяты ключи на 12,14,17 и головка на 13 с маленьким воротком.

Кардан был снят и помечен белым маркером … что бы не попутать его балансировки

Далее была разогнута стопорная пластина, выкручен и снят болт соединяющей две части кардана.

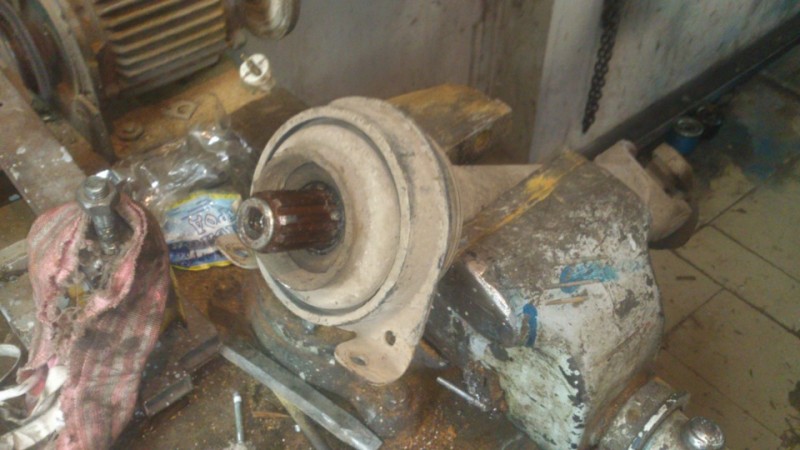

и встал вопрос как же снять сам подшипник. Т.к резинка не была надорвана а сам подшипник лишь тихонько шуршал при вращении резать его для более удобного доступа было жаль.

Грамотно извлечь его мне помог съемник которым я обычно спрессовывал шкивы …

Он идеально справился со своей работой …

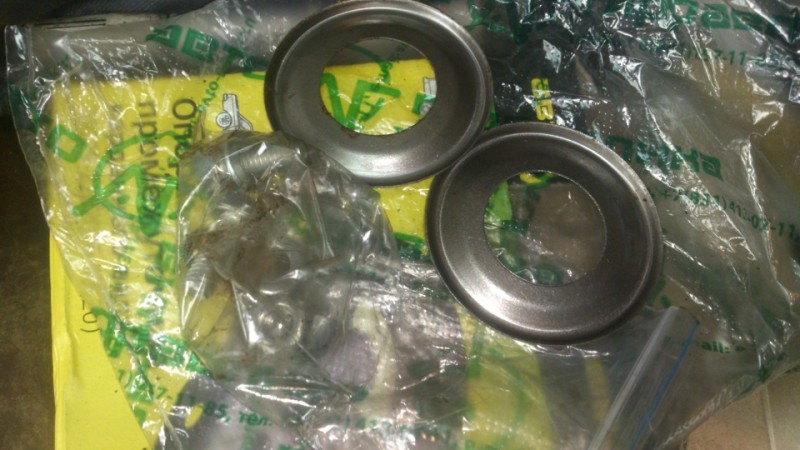

Далее начался процесс сборки. В комплекте с подшипником поставлялись две шайбы-пыльника и пара болтов с гайками и шайбами для крепления подвесного.

Далее шайбы были вставлены в подшипник и все скручено как и было раньше

Но … при нормальной затяжки среднего болта крепления двух половинок кардана зажимало подвесной подшипник и он клинил. Было принято решение все разобрать и взглянуть на шайбы … одну из них погнуло и она не давала нормально вращаться подшипнику

Эта шайбы была удалена, а затем и вторая потому что подшипник все равно задевал за шайбу и не прияно скрипел (возможно конечно они бы притерлись но немного почитал интернеты я понял что в большинстве случаев их просто выкидываю…и мой кстати родной который проработал без малого лет пять и проработал бы больше не положив я его на полку стоял без них).

Кардан был собран и прошприцован (какой умный человек придумал тавотницы внутри крестовины? фиг достанешь на установленном кардане).

И за одно прошприцована передняя подвеска.

Вывод: шуршаний меньше не стало, шуршит какое то из колес. Нужно было начинать ремонт с их осмотра:)

Основные неисправности подвесного подшипника и их причины

• заклинивание подвесного подшипника;
• повреждение резиновой детали;
• вымывание или высыхание смазки.

• Моторесурс детали попросту превышен. Завод-изготовитель отводит любой запчасти определенный срок ее эксплуатации. По его истечении необходимо задуматься о замене детали.
• Автомобиль эксплуатируется в слишком суровых условиях. Это, к примеру, касается машин, на которых автовладельцы ездят в лес. Подвесные подшипники в таких случаях выходят из строя довольно часто.
• Водитель перемещается по глубоким лужам или броду. Попадание воды на подвесной подшипник способно сильно навредить ему. В частности, жидкость способна вымыть смазку, что чревато негативными последствиями.
• Водитель наезжает на высокие препятствия. Подобных преград рекомендуется избегать, иначе без ремонта точно не обойтись. Речь идет о таких препятствиях, как пни, камни, бордюры и другие подобные объекты.

Процесс установки нового подшипника

Следуйте нашей подробной инструкции, для того чтобы безошибочно установить подвесной подшипник:

1. Для начала очистите кардан от скопившейся грязи и пыли. Затем его следует протереть и тщательно смазать, аналогичную процедуру следует провести с новым шариковым подшипником.
2. Найдите стальную трубу диаметром более 3 см, она нам понадобится для запрессовки подшипника. Подбирать его нужно грамотно, так как вся нагрузка при ударе должна распределяться только на внутреннее кольцо подшипника.
3. Запрессовывать шарикоподшипник нужно до тех пор, пока не останется зазор в полсантиметра.
4. После этого соберите кардан в соответствии с нанесенными метками.
5. Остается только лишь застопорить шайбу болтового соединения. Теперь уже можно проверить как вращается кардан.
6. После этого соберите кардан в обратном порядке, сделать это будет не так уж сложно, главное не торопиться.

Выполняем замену

Чтобы приступить к замене крестовин, нужно обеспечить себе доступ к кардану и открутить его. Есть умельцы, доказывающие, что можно менять крестовины не снимая кардан. Как по мне, этот способ для экстремалов, которые все делают через одно место, мы ведь к ним не относимся?

Снятие кардана

Для примера мной взят карданный вал автомобиля «Газель», крестовины устроены одинаково, я уже говорил, а крепление может отличаться, от других машин, но не на столько, чтобы описывать снятие каждого вала отдельно. Порядок действий такой:

Установить машину так, чтобы у вас был доступ ко всем болтам кардана. По технике безопасности, заблокируйте колеса машины

Включите передачу, не важно какую, надо чтоб вал не крутился сам по себе. Промаркировать расположение всех элементов, которые будете снимать, чтобы при сборке они находились также, относительно друг друга

Карданный вал, деталь которая отбалансирована в собранном состоянии, просто перевернув вверх ногами карданную вилку, вы этот баланс нарушите. Потом начнутся непонятные вибрации и быстрые поломки крестовин. Зачем создавать себе ненужные проблемы? Только после этих действий кардан можно откручивать и снимать. Сначала открутите подвесной подшипник, который держится двумя гайками. Теперь 4 болта от фланца моста. Вытащите его из шлицов коробки передач

Снимаем крестовину

Далее работать гораздо удобнее в тисках. Зажимая вал не переусердствуйте, можно раздавить:

1. Теперь будут нужны круглогубцы, крепкая большая отвертка, круглая наставка и молоток, вместо наставки годится трубка или стержень. Диаметр наставки должен быть меньше, диаметра проушин, но не на много.
2. Круглогубцами удобно без повреждений вынимать стопорные кольца.
3. Это можно делать и двумя плоскими отвертками, только тогда стопорное кольцо можно выкинуть.
4. Если стопорное кольцо зажало туго, постучите по нему через наставку молотком. Тогда чашка просядет и вынуть стопор будет проще.
5. Кольца можно извлечь сразу все, после этого нам нужно повыбивать из проушин чашки.
6. Той же наставкой и молотком просаживаете чашку внутрь, с обратной стороны крестовины чашка выйдет наружу, она может и выпасть, но обычно выходит не до конца. Наносить удары по кардану не следует, помните о его балансировке.
7. Вышедшую чашку проще вытащить плоскогубцами, газовым ключом либо зажмите её в тиски и дерните за кардан.
8. Подобным же методом снимите остальные чашки.
9. После снятия крестовины, возьмите железную щетку и очистите от грязи проушины и вилку.
10. Внутри можно даже слегка пройтись мелкой наждачкой, затем очистите канавки под стопорные кольца и хорошенько протрите вал от пыли, можно даже помыть его бензином.
11. Есть специальные съемники для крестовин, однако приобретать их нет смысла, даже в условиях СТО ими пользуются крайне редко.

Устанавливаем новую

Установка тоже не представляет собой ничего сложного, с этим справится любой:

Возьмите в руки новую крестовину и осторожно снимите две чашки с противоположных сторон. Главное не рассыпать иголки подшипников

Проверьте под чашкой наличие смазки. Бывает, производитель забывает пр смазку, и подшипник практически сухой, сам такое видел и не раз. Если смазки нет, нужно её аккуратно нанести пальцем, иначе при сборке выпадут иголки и придется разбирать заново. Поместите крестовину концами без чашек в проушины на кардане, после этого вставьте аккуратно чашки в проушины. Они должны легко продвигаться пальцами, насколько возможно. Затем, уже наставкой и молотком опускаются чуть глубже канавок стопорных колец.
Вставьте стопорные кольца. Если не получается вставить кольцо с одной из сторон, ненужно долбить со всей мочи, наоборот, аккуратно разберите крестовину. Бывает, что иголка крестовины выпадает из ряда и не дает крышке встать на место, насилуя подшипник вы только разобьете чашку и сплющите иглу, тогда придется приобрести еще один, на замену. Повторите процесс с другими концами подшипника. После замены, остается вернуть кардан в исходное положение и прикрутить.

Чтобы крестовины служили подольше, не забывайте их набивать смазкой, через имеющиеся масленки. Смазка набивается специальным шприцем. Смазку специально для крестовин искать не обязательно, поможет обычный «литол». Повторять набивку через каждые 5-6 тысяч пробега.

У меня все, спасибо вам, дорогие читатели, за то, что не забываете. Делитесь с друзьями ссылкой и сами подписывайтесь на обновления, будет много полезной информации, до свидания.

Шум и гул как признаки износа подвесного подшипника

Если вас беспокоит состояние подвесного подшипника, симптомы его поломок могут быть разнообразными. Одни из них – это наличие постороннего шума и гула при работе автомобиля. Разумеется, в процессе эксплуатации транспортное средство производит большое количество звуков, но исходящие из ряда вон вы обязательно отметите.

Следующий момент – это локализация звуков

Самое важное здесь – это определить, что шум идет конкретно от подвесного подшипника, а не от раздатки, моста, задних ступичных подшипников. Для точного определения источника автомобиль поднимается на подъемник, и на карданный вал передается усилие

Если звук идет от подшипника, это сразу станет явным.

Наличие такого гула говорит об:

• износе шариков внутри корпуса подшипника;
• наличии выработки;
• наличии коррозии внутри механизма и т.д.

Газель 3302 — замена подвесного подшипника своими руками с видео

Для выполнения ремонтных работ потребуются инструменты:

• Молоток, зубило;
• Набор накидных ключей или головок;
• Динамометрический ключ для более точной затяжки резьбовых соединений;
• Оправка или труба с внутренним диаметром 32-35 мм.

Примечание:

Далее представлена подробная инструкция, о том как поменять подвесной подшипник на Газели в сборе. Замена отдельно шарикоподшипника в опоре делается в редких случаях, когда корпус исправен, а элемент качения вышел из строя. Как правило, опора изнашивается быстрее чем сам шарикоподшипник.

Перед началом работы ознакомьтесь с тем, как правильно снять и установить подвесной подшипник на Газели своими руками с помощью видео.

Видео — замена подвесного подшипника на примере Гaзeль Бизнес:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

1. Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.
2. Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

1. Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.
2. Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

1. У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.
2. Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

Примечание:

У болтового соединения стоит стопорная пластина, её следует отогнуть пассатижами.

Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы.

1. Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!

Как правильно поставить подвесной подшипник на кардан

Установка подвесного подшипника старого образца и нового образца на Газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

1. Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.
2. Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

1. Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.
2. Затем собираем обе чести кардана, соблюдая нанесенные метки.

1. Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.

1. Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
2. Теперь монтируем кардан в обратной последовательности, как показано ниже.

Дополнительные рекомендации:

1. Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24.
2. После установки кардана, если есть возможность — проверьте дисбаланс.
3. Замена подвесного подшипника на Газели Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
4. Дополнительно рекомендуется проверить передние и задние подшипники ступицы Газели.
5. Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.

Recommendations

206 SKF перепресовал в родный подвесной и заменил крестовины .вот 10лет.

Балансировал кардан, менял крестовины и ставил новый оригинальный подвесной, последний раз три месяца назад…

Покупай прямой, или найди у кого-нить, отдай в фирму по ремонтам карданов, например еврокардан, карданбаланс, в еврокардане подороже, но ребята хорошо работают, привези им две оригинал газовские крестовины, попроси поменять и отбалансировать, и забудешь что такое кардан, только мазать не забывай, а если с деньгами натяг, ищи на разборе, смотри чтобы крестовины хорошо ходили(не закусывали).

Пишут хрен пойми что про прямой кардан на Крайслере… У когото не влезает ( пишут на 4см кардан длинней) У когото хвостовик кпп вроде как разбивает… Вобщем я хочу попробовать запресовать хороший подшипник, а если опять его на долго не хватит, то тогда уже прямой буду ставить…

В конторе тебе любой размер могут сделать, разбивает кпп из-за того что кардан не отбалансирован, я 4 года проработал на карданах именно по балансировка, скажу одно, что не один из наших валов с магазина не в допуске, начиная с легковых и заканчивая грузовыми

Я балансировал его!

А получится перепрессовать? насколько я помню, подшипник привулканизирован к резиновому кольцу

Можно, я перепресовывал

Поставь прямой кардан!

Хорошая фирма это прямой кардан, проверено не одним мной!

А че, с поисковиком не дружим ?

Лучше прямого кардана ни чего нет, а родной подвесной можешь выкинуть!

Лучше прямого кардана ни чего нет, а родной подвесной можешь выкинуть!

Лучше прямого кардана ни чего нет, а родной подвесной можешь выкинуть!

И где их брать. Али заказывать откуда?

На любом разборе прямой кардан есть =)

ммм интересное решение задуматься надо б) спс

Читал про прямой, пишут что Крайслеровской кпп плохо от него…

Первый раз такой бред слышу! просто с подвесным ты будешь постоянно мучиться, если с места резко трогаешься или боком будешь ездить, а прямой нормально без всяких вибраций крутит мост, самое главное ты отбалансированный бери!

Че херню несёшь? Машине 13 лет до сих пор родной подвесной стоит. Дело не в конструкции, а в балансировке кардана. Разбалансированный и прямой конструкции хвостовик разнесёт.

Разбалансированный разнесет хвостовик, но прямой отбалансированный никогда.

Просто ты написал «разбалансированный и прямой», вот я и подумал что ты имеешь в виду два разных.

Че херню несёшь? Машине 13 лет до сих пор родной подвесной стоит. Дело не в конструкции, а в балансировке кардана. Разбалансированный и прямой конструкции хвостовик разнесёт.

Влад я ни кому не грубила, что знала то и подсказала, будь вежливейших!

Извини! Обидеть точно не хотел.

Конечно обидел😔 сколько я знаю муж столько намучился с этими подвесными, мы от чего только не пробывали, и решили прямой оставить, но теперь подушки обрывает!

Я к тому, что обе конструкции имеют право на жизнь, это, как вечный спор какая подвеска лучше, шары или шкворня? ДА ОДИНАКОВЫЕ ОНИ! У нас как то принято не разобравшись досконально в проблеме отрицать одно, и хвалить своё болото. Вот у автора темы боюсь проблема не с подвесным а с самим карданам, «кривая» крестовина будет рвать подвесной, тонкость сборного кардана, он должен собираться по шлицам только в одном заводском отбалансированном положении, провернёшь всё, баланса не будет. По мне, оба работают, у каждого свои плюсы и минусы.

Читал про прямой, пишут что Крайслеровской кпп плохо от него…

а я смотрю ты на драге участвуешь, бери прямой кардан и не парся, потом вспомнишь мои слова!

Размер не знаю, по поводу фирмы я бы рекомендовал snr

Подвесной подшипник у Газели является опорой качения карданной передачи. Он обеспечивает так же дополнительную жесткость кардану, и в случае его поломки подвергается опасности сам вал, стоимость ремонта которого в десятки раз дороже, чем цена на подвесной подшипник карданного вала Газели.

Для предотвращения дорогостоящего ремонта кардана, раздаточной коробки или заднего моста при эксплуатации автомобиля Газель (3302, Некст, Бизнес и т.д) следует особое внимание уделять карданной передаче, следить за состоянием промежуточной опоры, биением, люфтами, шумом при вращении. Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты

Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты.

Секрет правильной сборки

Профессионалы знают, что есть всего три положения, в которых может быть собран карданный вал, и вот почему:

• Крестовины кардана должны работать в одной симметрии, чтобы обеспечивать равную угловую скорость;
• По стандартам заводов изготовителей — фланец-вилки должны быть в одной плоскости, это в равной степени относиться и к приварным вилкам в трубу.
• Если на заводе вилки кардана смещены на то на кардане обязательно стоят заводские метки.

Теперь несложно догадаться, что соблюдение этих условий возможно только в двух положениях. Соберите карданный вал, соблюдая эти условия — если вибрация не исчезнет, переверните кардан в шлицах на 180 градусов.

Что касается установки карданного вала на автомобиль. Расположение приемных фланцев на мосту, коробке или раздатке ни имеет никакого значения. Главное, хорошее прилегание фланца карданного вала к приемным фланцам на автомобиле.

Этот процесс может отнять массу времени и сил. Чтобы избежать этого, вы можете обратиться в «Кардан Вал Север» и произвести балансировку карданного вала.

Подвесной подшипник карданного вала ВАЗ 2107: размеры, цены, как выбрать, какой купить

Конструкция промежуточной опоры карданного вала ВАЗ 2101 – ВАЗ 2107 состоит из шарикового однорядного радиального подшипника закрытого типа со смазкой, который находится внутри корпуса изготовленного из металла и резины. Закреплён шарикоподшипник стопорным колечком. На корпусе ПП имеется крепеж в виде скобы с отверстиями.

Маркировка шарикоподшипника: по ГОСТ 6-180605; по ISO 62305.2RS; Заводской (серийный или каталожный) номер подвесной опоры ВАЗ 2107: 2105-2202078.

Подвесной подшипник ВАЗ 2107 для замены, цены которых представлены в таблице, выбирают исходя из рекомендаций опытных авто слесарей и работников СТО. Ниже представлен перечень предпочтительных производителей для покупки детали. На вопрос «Сколько стоит подвесной подшипник для ВАЗ 2107?» подробно ответит данная таблица

Обратите внимание на фотографии оригинальных ремонтных комплектов представленных в списке

Таблица стоимости подвесного подшипника ВАЗ 2107

№ п/п	Марка	Номер по каталогу (артикул)	Цена 2020 год, руб	Комплектация
Стопорное кольцо	Подшипник 6-180605	Болты	Инструкция
1	VBF (ВПК) Россия Аналог	2105-2202078	580	+	+	+	+
2	АвтоВаз Россия Оригинал	2105-2202078-82	400	+	+	+	+
3	Rosteco Россия Аналог	20072	400	+	+	+	+
4	СЭВИ Россия Аналог	3103	420	+	+	+	+

Таблица размеров подвесного подшипника 6-180605 (62305.2RS)

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр, d	mm	25
Наружный диаметр, D	mm	62
Номинальная высота, B	mm	24
Радиус монтажных фасок, r	mm (min)	2,0
Грузоподъемность динамическая	kH	22,5
Грузоподъемность статическая	kH	11,4
Номинальные обороты	об/мин	7500
Радиальный зазор	mm	0,01-0,024
Тип стали	–	ШХ-15
Тип смазки	–	С17 (Литол-24)
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	–
Момент затяжки	kN*M	–
Шероховатость колец	Ra	0.32
Количество шариков	шт.	7
Диаметр шарика	mm	11,509
Вес	г.	325

Обновляем «подвесной» подшипник

В редакцию журнала приходят отзывы на серию материалов, посвященных опыту эксплуатации автомобилей «Газель». Учитывая, что далеко не все водители нижегородских полуторок уже успели столкнуться с «подвесным» подшипником вплотную, мы решили не публиковать непосредственно полученный из Нижнего Новгорода текст, а сначала познакомиться с этим узлом самим. Результат знакомства – эта статья.

«Ознакомившись со статьей «Газели и газелятники» (ГП №2, 2003 г.), принимаю Ваше приглашение для всех, кому есть что сказать об этих машинах», – пишет конструктор УКЭР завода Е. Бубнов – «Такое решение вызвано отсутствием информации о новой конструкции безарматурной промежуточной опоры карданной передачи, детали которой лежат на полках магазинов автозапчастей, а продавцы ничего не знают о товаре».

В марте 2002 г. все сходящие с конвейера «Газели» получили промежуточную опору нового образца. В магазинах мы нашли и старые и новые опоры. Продавцы обычно затрудняются ответить, какая из них лучше. Они утверждают, что в гарантийный период нареканий нет ни на старую, ни на новую опору, а узел все равно не вечный: при большом пробеге он неизбежно пойдет на замену. Водители нередко покупают опору старого образца, так как она примерно на 100 руб. дешевле новой.

Старая опора по конструкции аналогична применяемой на «Волге», только больше по размеру. Новая опора полностью оригинальная, ее легко отличить даже на вид по характерной звездообразной форме «резинки». Новая опора (дет. 3302–2202081) представляет собой резиновую подушку (дет. 3302–2202085), в которой установлена обойма (дет. 3302–2202084) с запрессованным в ней подшипником (дет. 6–180206АС9). Опора прикреплена кронштейном (дет. 3302–2202082), который притягивает ее к поперечине рамы двумя болтами.

Е. Бубнов, разработавший конструкцию новой опоры, пишет: «В условиях реальной эксплуатации долговечность новой промопоры по сравнению со старой, армированной увеличилась в 2 раза, при этом существенно снизилась себестоимость ее изготовления. Новая опора исключила такой дефект, как выход из строя коробки передач при разрушении лапок армированной промопоры».

«На автомобиле «Газель», изготовленном до марта 2002 г., несложно заменить старую промопору карданной передачи на новую», – пишет далее Е. Бубнов. При этом потребуется минимальная доработка поперечины рамы. Добавим, что обычно опору меняют тогда, когда приходит в негодность подшипник или его резиновая обойма. Срок службы опоры во многом зависит от того, насколько хорошо отбалансирован карданный вал.

Для замены опоры старого образца на модернизированную, сначала с машины снимаем карданный вал вместе с опорой. Разъединяем шлицевое соединение основного и промежуточного валов. При этом не забудем поставить метки на обоих валах, чтобы потом, при сборке, вставить шлицы в те же пазы, в которые они входили раньше, иначе может нарушиться балансировка вала.

После этого снимаем со шлицов промежуточного вала старую опору и два отражателя, поджимающих подшипник с обеих сторон. Затем устанавливаем на шлицы промежуточного вала новую опору. Отражатели (дет. 31029–2202044) устанавливать не нужно, так как из конструкции новой опоры они исключены. Совместив метки, соединяем и закрепляем валы.

Важно заметить, что и в старую, и в новую опору ставится один и тот же подшипник. Исправный подшипник, извлеченный из старой опоры, можно запрессовать в опору нового образца

Поскольку у новой опоры точки крепления к поперечине рамы расположены на большем расстоянии друг от друга, потребуется просверлить в поперечине рамы два дополнительных отверстия диаметром 9 мм для крепежных болтов. Ограничиться сверлением только одного отверстия нельзя: ось подшипника опоры должна остаться на том же месте, где была раньше. Отверстия для новой опоры должны оказаться на одной прямой с прежними. Расстояние между центрами новых отверстий должно составлять 170 мм. Так что выполнить их можно «по месту», приложив кронштейн крепления новой опоры к поперечине рамы, или воспользовавшись измерительным инструментом (линейкой, штангенциркулем).

Как видим, работу по установке опоры нового образца нельзя назвать сложной, а выгода от применения более долговечного узла окажется значительно существенней, чем 100 руб.

Подвесной подшипник Газель старого образца

подшипник подвесной газель соболь старого образца

газель соболь подвесной подшипник старого образца

Цена 500 руб.

Предназначение карданного вала на Газель — это прежде всего передача вращающего момента от коробки переключения передач через подвесной подшипник к редуктору заднего моста. А от заднего моста соответственно в итоге на колеса

Принимая во внимание к тому же, что расстояние между коробкой переключения передач и редуктором заднего моста, на которое карданный вал передаёт крутящий момент составляет от 0,65 метров до 3,35 метров, соответственно можно и нужно рассчитать осевые продольные и центробежные динамические нагрузки на элементы конструкции карданного вала у Газели или Соболя. Однако современные компьютерные вычислительные системы позволяют произвести расчёт достаточно быстро

Не углубляясь в математику на самом деле совершенно очевидно, что основные нагрузки от двигателя к заднему мосту ложатся на карданный вал Газели. Более того износ крестовин и шлицов вилки усиливают грязь, перегруз, вибрация и перепады температуры.

В результате карданный вал, за счёт уникальной конструкции применения комплектующих, таких как крестовины и подвесной подшипник, имеет уникальную возможность передавать кручение с изломом основной продольной оси передачи крутящего силового момента.

Кардан Газель

Конструктивная особенность кардана как правило позволяет ему несколько увеличивать длину шлицевого соединения вилки и тем самым компенсировать изгибы кузова и рамы и а так же другие деформации автомашины

Принимая во внимание простоту конструкции карданный вал Газель к тому же элементарно можно ремонтировать прямо на коленках. Совсем по другому выглядит к сожалению ситуация с турецкими карданами TIRSAN

Для того, что бы заменить на нем крестовины, необходимо в итоге специальное заводское оборудование. Что касается отечественных изделий, водители могут самостоятельно приобрести крестовины и другие запчасти на карданный вал и в результате произвести ремонт собственными силами. Что бы подобраться к карданному валу для снятия или установки с машины может возникнуть необходимость демонтажа элементов выхлопной системы, но частично свободное пространство между рамой Газели позволяет демонтировать и опустить кардан на землю с машины, тем более что открутить необходимо не так уж много болтов и гаек.

Карданный вал Газель

Отремонтировать карданный вал в итоге не составляет особого труда при условии выполнения рекомендаций производителя и соблюдения инструкции по технике безопасности. Единственным ограничением при переборке карданного вала Газель к сожалению возможно наличие механических повреждений крепления или дисбаланс кардана (может возникнуть при развороте вилок на 180 градусов относительно первоначального положения). В подобной ситуации прежде всего потребуются услуги сварщика и фрезеровщика, а затем балансировка кардана на специальном балансировочном станке. Однако материальные расходы в такой ситуации могут быть значительно выше, чем цена на новый кардан.

Кардан Газель Бизнес

На самом деле купить новый карданный вал в этом случае бывает правильнее и быстрее. В окончательном остатке к тому же это экономия времени и денег. Что же касается ремонта, во всяком случае производитель не рекомендует самостоятельно в кустарных условиях производить переборку изделия. Лучше доверить эту работу профессионалам на станции технического обслуживания. Неправильно произведённый ремонт может привести к выходу из строя или преждевременному износу в итоге других сопрягаемых силовых агрегатов.

Рекомендуем все ремонтные работы проводить только на лицензированных станциях технического обслуживания. В общем подводя итог желаем всем добра и успехов на дороге.

Кардан Газель Некст

Карданый вал Соболь 4х4. Кардан на Соболь 4х4 задний и промежуточный.

В низу страницы Вы можете оставить Ваш комментарий или написать, что Вы думаете.
