Замена переднего ступичного подшипника ваз 2114

Подробная инструкция по замене ступичного подшипника

Перед тем, как заменить передний ступичный подшипник на ваз 2114, рекомендуется изучить каждый этап проведения работ:

Подставить домкрат с той стороны автомобиля, где находится неисправная деталь. Чтобы получить доступ к стопорной гайке с наружным расположением ШРУСа, понадобиться снять колесо

Взять накидную головку в 30мм
Важно принять во внимание, что иногда гайка затягивают слишком крепко, чтобы деталь смогла выносить высокие нагрузки. Тогда нужно поставить машину обратно на колесо, отставить в сторону домкрат
На КПП включить вторую или первую передачу, приложить максимум усилий, чтобы ее сорвать

В помощь может пригодиться подготовленный ворот.
Как только первая задача будет выполнена в инструкции, как заменить ступичный подшипник на ваз 2114 передний, можно приступать к снятию тормозного цилиндра. Сначала нужно выкрутить болты с крепежными элементами (как правило, их 2 шт). Они располагаются в ступице с внутренней стороны. Для ускорения процесса рекомендуется использовать ключ в 17мм. Чтобы подвинуть узел в сторону, в помощь понадобится плоская отвертка. При этом колодка нужно отжать колодку от диска.
Перейти к поворотному кулаку и открутить гайку, которая располагается на рулевом крепеже с наконечником. В реализации поставленной задачи допускается использование специального съемника. В области посадочного места нужно его выдавить. Такая же операция предполагается в работе с шаровой опорой, которая находится в нижней части ступицы.
Следующий шаг в инструкции, как заменить ступичный подшипник передний на ваз 2114, предполагает демонтаж двух болтов, которые являются крепежными элементами верхней части кулака и амортизированной стойки. Нижняя часть – это развал ТС. Перед демонтажом обязательно отметить его исходное положение, а затем демонтировать весь ступичный узел. Далее избавиться от тормозного диска. Его крепление также состоит из двух винтов.
Выпрессовывание ступицы передней из обоймы происходит посредством использования специального съемника. Остается снять кольца стопорные, расположенные по сторонам. В качестве альтернативы можно применить тот же стопорник, чтобы выдавить непригодную деталь с положенного места.
Перед тем, как заменить ступичный передний подшипник на ваз 2114, потребуется сделать основательную чистку освобожденных мест, убрать пыль и грязь. Также необходимо проверить наличие механических повреждений, разломов, чтобы новая деталь не вывалилась в результате активного использования автомобиля. Если кулак находится в ненадлежащем состоянии, рекомендуется для начала приобрести новый и сделать замену.
Далее смазать кулак поворотный и место посадки для подшипника. Это поможет оперативно сделать запрессовку, затем сделать установку одного кольца стопорного, а затем осуществить замену переднего ступичного подшипника ваз 2114. Для этого потребуется использовать специальный съемник. Дождаться, пока произойдет характерный щелчок, а затем сделать установку второго кольца.
Снова сделать зачистку и проверить на наличие механических повреждений. Если все в порядке, сделать смазку посадочного места, где располагается передняя ступица. Взять съемник и впрессовать с внутренней части нового подшипника. Новый узел также монтируется в место посадки.

Остается вставить шлицевой фланец, а затем сделать установка тормозного диска, суппорта, шаровую опору, рулевой наконечник. Далее снова закрепляем гайки и крепежные элементы ШРУСа, вальцевать края в пазы и вернуть колесо на место.

Процедура не занимает большого количества времени. Ее сможет выполнить даже автолюбитель с минимальными знаниями об устройстве автомобиля.

Извлечение и установка новой детали

Далее круглогубцами надо извлечь оба стопорных кольца, что находятся с обеих сторон от подшипника, после этого можно приступать к его выпрессовке с помощью съемника. Последний состоит из двух чашек, которые соединены между собой длинной резьбовой шпилькой с головкой под ключ на 17 мм. Задняя чашка имеет диаметр больше обоймы подшипника, ее нужно упереть в поворотный кулак.

Переднюю чашку наставляют с другой стороны на обойму, вкручивают шпильку и начинают выдавливать подшипник из своего гнезда, вращая за шток ключом. Последний запрессован с натягом, зачастую приходится приложить существенное усилие, чтобы сдвинуть обойму с места, а на весу это выполнять не очень удобно. Поэтому вначале лучше использовать рычаг. Дальше обойма пойдет легче и весь подшипник выйдет наружу, процесс разборки на этом завершен.

Что касается выполнения работ при отсутствии съемника, то это тоже возможно, хотя замена подшипника усложняется. Поворотный кулак лучше всего полностью снять, на весу выбить плотно сидящую обойму из гнезда очень проблематично. Снятый узел закрепляется в тисках и с помощью круглых наставок необходимого диаметра и молотка старый подшипник выбивается, а на его место устанавливается новый.

Полностью это сделать с помощью деревянной наставки не получится, когда край подшипника встанет заподлицо с плоскостью посадочного гнезда, для последующей запрессовки можно использовать старую обойму в качестве наставки и ручные тиски. С помощью последних вдавливать обойму до тех пор, пока не появится возможность установить второе стопорное кольцо.

После этого поворотный кулак можно ставить на место. Замена с помощью съемника производится гораздо проще. Подшипник вкладывается в посадочное место поворотного кулака ровно, без перекосов. Затем на него наставляется передняя чашка съемника и далее выполняется работа, как это делалось при выдавливании.

Только теперь передняя чашка при вращении ключа будет запрессовывать обойму в гнездо, перед этим не забудьте поставить стопорное кольцо. После того как подшипник стоит на месте, ставится второе кольцо и производится сборка всего узла подвески в обратной последовательности. По окончании работ рекомендуется выполнить проверку развала-схождения передних колес.

Технология замены заднего ступичного подшипника ВАЗ 2114 своими руками

Снятие заднего ступичного подшипника

1. Начинаем с ослабления колесных болтов и ступичной контргайки, до того как поднимите авто домкратом.
2. Теперь поднимаем авто домкратом. Свинчиваем до конца ступичную гайку, снимаем колесо. Откручиваем крепления барабана.

1. Снимаем барабан. Пробуйте сначала расшатать его руками.
2. Если не получается, обработайте соединения смазкой WD-40.

Совет:

Барабан трудно демонтировать, он давно не снимался. Для облегчения демонтажа, закрутите шпильки в отверстия и затягивайте их поочередно, как на фото. Так же воспользуетесь молотком.

1. Получаем доступ к ступице и контргайке. Разгибаем стопор, откручиваем её. Для усиления момента используем удлинитель для ключа в виде трубы.

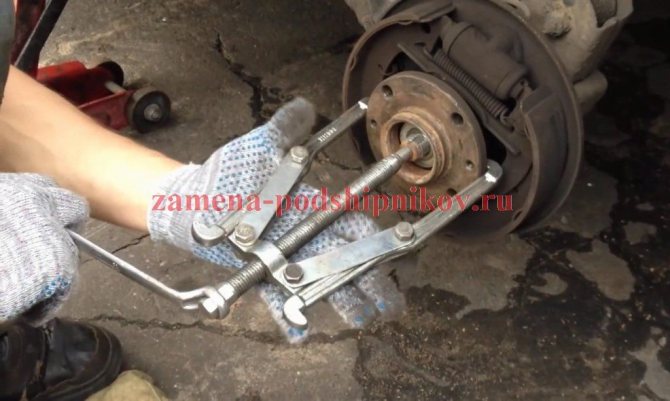

1. Спрессовываем ступицу. Для этого устанавливаем съемник с лапками, как показано на фото. Захватываем тыльную часть ступицы, упор делаем на торец цапфы. Затягиваем съемное устройство, так деталь постепенно снимется.

1. Внутри корпуса останется наружная часть изделия с сепаратором и роликами, а на валу внутренняя обойма. Если собираетесь менять колодки, то откручиваем крепления полуоси.

Внимание:

Если колодки не потребуется менять, переходите сразу к пункту № 10.

1. Открутив болты, демонтируем конструкцию (цапфу, тормозной щиток с колодками). Помогаем ударами молотка по накрученной ступичной гайке. Не повертите полуось!

1. Щиток тормозов снимется вместе с-осью, задняя часть которой обычно прикипает. Стучим по ней, демонтируем.

1. С посадочной поверхности цапфы стаскиваем обойму ступичного подшипника, с помощью съемника. Эту же операцию осуществляют так же непосредственно на автомобиле, не снимая полуоси, в том случае если не требуется замена тормозной системы.

1. Теперь переходим к ступице. Устанавливаем её, как показано ниже, например между двух кирпичей или брусков. Подбираем головку под диаметр внутренней обоймы, с помощью которой, ударами молотка выбиваем деталь из ступицы. Демонтаж завершен.

Установка заднего подшипника ступицы ВАЗ 2114

1. Отчищаем ступицу от грязи, промываем в бензине, так же делаем с полуосью. Далее смазываем густой смазкой посадочную поверхность ступицы. Ставим шарикоподшипник на отверстие ступицы, ровно и без перекосов, для этого есть монтажные фаски.

1. Руками нажимаем на новую запчасть, вставляем её на 3 мм. Теперь потребуется старый подшипник, который наставляем сверху.

Совет:

Предварительно шарикоподшипник можно охладить в морозильнике, а ступицу нагреть.

1. Равномерными ударами боковой частью молотка постепенно забиваем деталь внутрь ступицы. Следите, чтобы не было перекосов.

1. После того как шарикоподшипник зайдет до конца, появиться возможность вставить стопорное кольцо, устанавливаем его с помощью круглогубцев. Ось так же смазываем.

1. Наживляем собранную конструкцию на цапфу, ровно, без перекосов. Далее шайбу надеваем на резьбу, накручиваем ступичную контргайку.

1. Теперь затягиваем гайку, с помощью которой напрессовываем ступицу на ось, не забываем её законтрить. Момент затяжки приведен в таблице ниже. После этого устанавливаем барабан, крепим его и прикручиваем шасси.

Окончательно протягивают резьбовые соединения при опущенном автомобиле, без домкрата.

Замена подшипников передних колес

Инструменты для проведения ремонта остаются те же, кроме съемника. Если у вас универсальный, то он подойдет для работ. Но если для задних подшипников, то нет – придется приобретать другой. Процедура полностью аналогична, только вместо барабана установлен диск. Также нужно отметить, что ступица надевается на внешний ШРУС и соединяется с ним при помощи шлицов. В остальном же нет никаких отличий, даже запчасти ВАЗ 2114 практически аналогичные.

Размеры подшипников отличаются, поэтому установить с задней оси вперед не получится. При работе старайтесь не повредить тормозной диск. Если у него большая выработка, то желательно заменить новым

Обратите внимание на то, что диски и барабаны (равно как и колодки) следует менять попарно. То есть, если поставили новые на левом переднем колесе, будьте добры, на правом тоже это сделайте. В противном случае возможно появление биений, а при торможении машину будет тянуть в сторону

В противном случае возможно появление биений, а при торможении машину будет тянуть в сторону.

Замена при неснятой стойке

Такой способ позволит обойтись последующего без развала. Тут требуется снять:

• колесо вместе с диском;
• суппорт и непосредственно ступицу.

Замену производят прямо на машине, не снимая стойки. Здесь придется работать со съемником. Процедуру выполняют так:

• свинчивают болты с барабана тормозного и снимают его;
• убирают шаровые опоры;
• из передней ступицы вытаскивают ШРУС, а затем удалят и ее саму, воспользовавшись зубилом;
• из кулака поворотного вытаскивают стопорное кольцо (в нем находится внешняя часть испорченного подшипника);
• съемник устанавливают прямо на кулак;
• затягивая болт приспособления, выпрессовывают деталь;

Когда она полностью покинет цапфу, демонтируют защиту, потом снимается ступица, из которой извлекается внутренняя обойма.

Без съемника последнюю удалить также можно, но для этого понадобится зубило. Еще довольно просто надрезать болгаркой, а затем расколоть тяжелым молотком.

Немного об устройстве и функционале

Главное назначение детали – обеспечить равномерность при вращении колес автомобиля. Учитывая название детали, несложно догадаться, что ступичные подшипники – это связующее звено между ступицей и осью, к которой крепятся тормозной диск и колесо.

Устройство детали полностью соответствует классической разновидности подшипников качения. Это два металлических кольца, в которые запрессованы конические ролики, защищенные от корпуса с помощью прочного резинового изолятора.

В отличие от зарубежных конкурентов, отечественные подшипники создаются по устаревшей технологии HUB. Они устанавливаются довольно сложно, требуют очень точного момента затяжки и нуждаются в обильной смазке.

Работы механизма хватает на несколько лет. Советуется менять запчасть на Ваз 2114 примерно раз в 100 тысяч километров. Но негативные факторы эксплуатации могут ускорить процесс износа:

• Плохие дороги. Вся сила ударной нагрузки приходится на этот механизм системы. Со временем металл «устает» и подшипник начинает разрушаться.
• Агрессивные реагенты. В России в целях экономии средств в зимний период часто используются агрессивные химические реагенты для посыпки дороги от гололеда.
• Резкая смена температур. Владельцы теплых гаражей в зимний период неосознанно сокращают срок службы многих металлических деталей, для которых большую нагрузку создают резкие перепады температуры при выезде и въезде в гараж.

Перечень требуемых запчастей и инструмента

На отечественном рынке запчастей представлен большой ассортимент деталей для замены заднего ступичного подшипника на ВАЗ 2115 и схожих моделей, но при выборе, стоит обратить внимание на те, которые имеют допуск автопроизводителя, подтверждая тем самым свое качество, а именно:

• задний ступичный подшипник (ориг. арт 2108 – 3104020 – 00);
• стопорные кольца 2 шт (арт. RG2108 – 3104800);
• гайка ступицы с предохранительной шайбой (арт. арт. RG2108 – 3104800);

Выполнить быстро, надежно и не повредив другие узлы подвески, работу по замене заднего ступичного подшипника на ВАЗ 2115, возможно с применением следующих инструментов:

• рожково-накидные ключи (идут набором от 8 до 21 мм);
• накидные торцевые головки (набор от 8 до 24 мм);
• автомобильный домкрат;
• накидная головка на 30 мм и удлиненный вороток;
• динамометрический ключ;
• тонкие круглогубцы для снятия стопорных колец;
• специализированный выпрессовщик подшипников;
• специализированный ступичный съемник;
• молоток;
• набор отверток;
• флакон WD 40;
• корщетка;
• перчатки для безопасности рук.

Стоимость устранения данной неполадки на площадках официальных дилеров составляет от 3500 до 4000 рублей (на конец 2020 года), небольшие частные мастерские гаражного типа, оценивают ее от 2000 до 3000 рублей. Наличие же вышеупомянутых деталей и инструмента, а так же простых автослесарных навыков, позволит владельцу без особых трудностей провести ремонт своими руками.

Про страну производителя

Многие стараются покупать детали именно Европейских стран, таких как Германия, Франция и т.д. Некоторые автолюбители смотрят только на Японские, Американские фирмы. Если человек слышит Китай, Корея, Малайзия, то шарахается как от «прокаженного». Ребята это не совсем правильно, серьезные производители, такие как – SKF, FAG и другие, имеют производства по всей планете, ровно также как и в Китае. Качество и технологии на всех заводах одинаковые, например у китайского SKF, по статистике брак 1 из 1 000 000 экземпляров, который обязательно отберут, ведь тестирования очень жесткие. Так что если это серьезная фирма – НЕ СТОИТ БОЯТЬСЯ СТРАНУ! Покупайте бренд!

Как поменять ступичный подшипник на ваз 2114 передний

Как показывает практика, чаще всего причиной выхода из строя ступичного подшипника становится слишком длительный эксплуатационный срок этой детали. Как и другие запчасти, подшипники имеют ограниченный срок службы, а потому наступает момент, когда они требуют замены. Об износе этой детали свидетельствует характерный звук, напоминающий гудение. При обнаружении такого признака лучшим решением будет замена ступичного подшипника в автомобиле ВАЗ-2114.

Предварительно убедитесь в том, что именно подшипник нуждается в замене. После того как вы совершите достаточно длительную поездку на автомобиле, дотроньтесь рукой до участка колеса, от которого издается гудение. Если эта область намного горячее, чем другая сторона колеса, значит, подшипник действительно требуется заменить. Еще один способ проверки заключается в следующем.

С помощью домкрата автомобиль надо поднять, открутить колесные болты. Поднимать нужно только ту сторону, откуда издается звук. Приподнятое колесо надо с большим усилием покачать. Если при этом слышится глухой звук, надо попросить кого-либо нажать на тормоз и снова покачать колесо. Если шум исчез, значит, проблема именно в подшипнике, и его необходимо заменить.

Замена

Первый способ заключается в том, что замена осуществляется без демонтажа поворотного кулака. Однако без съемника тут не обойтись. Главный плюс такой методики заключается в отсутствии необходимости регулировки развала-схождения. Однако такой способ замены один из самых неудобных. Для обратного монтажа машину потребуется загонять на смотровую яму.

Второй метод предполагает снятие поворотного кулака. Кроме того, для замены потребуется верстак, он нужен для снятия старого подшипника. При таком снятии будет нарушен развал. Чтобы впоследствии не пришлось ехать на станцию техобслуживания, в процессе замены выполните следующие действия:

1. Прежде чем снять нижний болт стойки и поворотного кулака, нанесите соответствующие метки: отметьте положение болта и положение в стойке поворотного кулака.
2. При осуществлении обратной сборки надо сделать так, чтобы метки четко совпали между собой.

В любом случае лучше иметь специальное приспособление для выдавливания и запрессовки ступичного подшипника. Отсутствие съемника значительно усложнит процедуру замены, поскольку в таком случае возникнет необходимость в разборке и выбивании деталей, которые вышли из строя. Из инструментов для замены подшипника вам понадобятся:

• накидные и рожковые ключи;
• накидная головка (для откручивания гайки подшипника);
• баллонный ключ;
• домкрат;
• круглогубцы (для демонтажа стопорных колец);
• ветошь;
• перчатки.

Начинайте с разборки ходовой части. Замена переднего подшипника – более простая процедура, чем заднего. После того как вы подняли колесо, надо ослабить гайки ступицы. Уберите декоративный колпак и извлеките пыльник из гнезда. Наденьте подготовленную накидную головку на гайку и ослабьте ее с помощью рычага и ключа. После этого открутите колесные болты и снимите колесо.

После этого необходимо демонтировать тормозной суппорт. Открутите для этого два болта и отведите суппорт в любую сторону, чтобы он не препятствовал дальнейшей работе. Закрепите его веревкой либо проволокой к нижнему рычагу. Снимите тормозной диск.

Круглогубцами извлеките стопорные кольца (расположены с двух сторон от подшипника). С помощью съемника необходимо выпрессовать подшипник. Заднюю чашку нужно упереть в поворотный кулак. Передняя должна быть наставлена на обойму.

Если у вас нет съемника, лучше поворотный кулак полностью демонтировать. Подшипник можно выбить при помощи молотка и круглых наставок. Затем поставьте поворотный кулак на место. В посадочное место поместите новый подшипник и произведите обратную сборку.

Нередко автовладельцы в процессе выполнения этой работы сталкиваются с такой проблемой, как невозможность стянуть обойму без повреждений. Может возникнуть такая ситуация, когда обойма старого вышедшего из строя подшипника остается на ступице или (в случае с задним колесом) на оси цапфы. Чтобы осуществить снятие без повреждений и других негативных последствий, лучше всего использовать для этих целей двухлапковый съемник.

«Лапками» необходимо зацепить обойму с разных сторон, а посередине вкрутить шток. Он должен упираться в центр оси цапфы. В таком положении удастся стянуть старый подшипник с места. Эта разновидность съемника достаточно широко распространена среди автолюбителей и мастеров автосервиса. Найти его можно практически в любом автомагазине.

Замена Переднего Ступичного Подшипника Ваз 2115

замена колесный подшипник ВАЗ 2115

Когда характерные удары или ползучесть можно услышать в передней части ВАЗ 2115 в передней части колеса, это может указывать на поломку подшипника ступицы. В этой статье мы постараемся подробно объяснить, как заменить подшипник ступицы своими руками.

Проверьте хаб подшипник не требует специальных приспособлений. Достаточно сравнить температуру обода после долгой поездки, со стороны, где слышны гудки и стуки. Если диск очень горячий и к нему нельзя прикоснуться, это означает, что колодки застряли или подшипник ступицы вышел из строя. Из-за неисправного подшипника колеса оно деформируется, что приводит к трению.

Более точная проверка производится с помощью подъемника или домкрата. Присоедините «подозрительное» колесо, затем возьмитесь обеими руками за нижнюю часть и слегка поверните. Если вы чувствуете люфт во время качания и слышите глухой стук, это означает, что подшипник ступицы необходимо заменить.

Нам понадобятся инструменты:

1. С помощью клавиши «30» открутите гайку центральной ступицы.

2. Съемник для выдавливания / толкания колесного подшипника.

READ Замена Лампочки На Панели Приборов Рено Логан

3. Щипцы для снятия стопорных колец (или плоскогубцы с круглым носиком).

Сделайте замену для вашего подшипника ступицы ВАЗ 2115

1. Поставьте машину на ручной тормоз и установите возвратные клинья или посадите камни.

2. Снимите крепежные болты.

3. Снимите колесо.

4. Установите домкрат и повесьте колесо.

замена подшипник переднего колеса ВАЗ 2110, 2114-2115

в качестве заменить передний подшипник

муженек изVas 2110-2115 делай сам, дома, в гараже, без сотен, не нарушая заряда.

5. С помощью ключа «30» снимите центральную гайку, которая закрепила ступицу.

6. Отсоедините приводной вал ШРУСа от ступицы и снимите опору вместе с диском.

7. Снимите два крепежных болта, которые крепят шаровой шарнир к нижнему рычагу.

8. Отключить руль нижний рычаг Подвеска, отложить в сторону дно амортизатора.

9. Используя подходящий удлинитель, вытащите ступицу рулевого управления. Лучше всего использовать специальный съемник.

READ Как Разобрать Дверь Пассат Б5

10. С помощью специальных щипцов, удалить внешнее стопорное кольцо подшипника ступицы, а затем внутренние один.

Совет:

запирающий круглый кулак на нижнем рычаге подключение его к рычагу шарового шарнира не будет мешать вам в этом положении.

11. Установите специальный стрелок в круглый кулак.

12. Вставьте внешнее стопорное кольцо в руле с помощью щипцов.

13. Установите съемное колесо с новым колесным подшипником на ручку, медленно затянув гайку съемника, и подшипник на первом месте полностью.

14. Как правило, при сбивании ступицы с рулевого затвора внутреннее кольцо подшипника также отходит от него. Поэтому, если у вас есть средство для удаления, которое вам нужно, тогда вы можете легко снять кольцо, если у вас его нет, тогда вам нужно будет использовать шлифовальную машину для его удаления. Во втором случае вы должны быть предельно осторожны, чтобы случайно не повредить втулку, иначе вам также придется ее заменить.

15. Установите ступицу на подъемное устройство, вставьте подъемный механизм в шарнир рулевого механизма. Прижмите подъемное устройство к внутреннему кольцу подшипника. прижмите ступицу к подшипнику. Если съемника нет, подшипник можно запустить с помощью удлинителя и молотка.

READ Как Снять Замок Двери Форд Транзит Коннект

16. Возьмитесь щипцами, чтобы установить стопорное кольцо и установить внутреннее стопорное кольцо.

Дальнейшая сборка производится в обратном порядке. После замена подшипника Степень ВАЗ 2115 закончена, рекомендую заняться выравниванием. Еще пару часов назад мы писали о замене датчика скорости на Лада Калина.

Что выбрать?

Задние и передние ступичные подшипники сегодня выпускают как отечественные, так и зарубежные производители. Выбор, как говорится, за вами.

Но все же несколько рекомендаций на этот счет дать хотим.

Для работы по самостоятельной замене элемента вам дополнительно потребуется:

• Специальный съемник для подшипников;
• Торцевой ключ на 30 миллиметров;
• Гаечные ключи на 19 и 17 миллиметров.

Для начала расставим приоритеты. Если вы просто хотите сэкономить, потому выполняете работу самостоятельно без какого-либо опыта, то это ошибочное решение, способное привести к печальным последствиям. При наличии опыта и определенных знаний, можете смело заниматься ремонтом самостоятельно.

В любом случае, рекомендуем посмотреть обучающую видео инструкцию, где вам подробно расскажут обо всех нюансах подобной работы. Так вы получите дополнительный опыт и полезные знания.

После этого приступаем непосредственно к работе по замене ступичных подшипников. Способов существует несколько. Мы расскажем про каждый из них более подробно, а вы для себя уже определите, какой вариант соответствует вашим навыкам и возможностям.

1. Первый способ предусматривает проведение работ без снятия поворотного кулака с автомобиля. Но здесь обязательно потребуется специальный съемник, которым демонтируют подшипники. Преимущество метода заключается в отсутствии необходимости последующей регулировки развала-схождения. Но это самый неудобный способ. Для выпрессовки и обратного монтажа ступичного подшипника рекомендуем загонять автомобиль на смотровую яму.

Съемник

1. Второй метод потребует демонтировать поворотный кулак. Также пригодится верстак, с помощью которого будет осуществляться снятие подшипника. Развал при этом вы обязательно нарушите. Если не хотите после самостоятельного ремонта ехать на станцию технического обслуживания, используйте пару хитрых приемов:
   1. Перед тем как снимать нижний болт стойки и поворотного кулака, нанесите метки;
   2. Одна метка позволит определить положение болта;
   3. Вторая метка будет отвечать за положение в стойке поворотного кулака;
   4. В процессе обратной сборки постарайтесь, чтобы метки максимально точно совпали между собой. Подобный метод позволяет одновременно внести корректировки в ходовую часть, проверить состояние узлов.
2. Про третий вариант ремонта поговорим более детально.

Третий способ потребуется снять подшипник вместе со стойкой и демонтировать его при помощи тисков. Данный метод сложный по сравнению с остальными.

Осталось выпрессовать элемент

Перед работой не забудьте включить ручной тормоз и подставить под колеса противооткатные опоры, чтобы избежать случайного движения автомобиля.

1. Снимите стойку, выбейте пальцы наконечников рулевых тяг и открутите крепежи верхней опоры к кузову вашего автомобиля.
2. Поставьте домкрат так, чтобы он не становился помехой во время работы. Тут уже все зависит от ваших личных пониманий комфорта.
3. Болты колес откручиваются, после чего с помощью ключа на 13 миллиметров демонтируется гайка искомого подшипника.
4. Ключом на 17 миллиметров демонтируется суппорт, который фиксируется проволокой, дабы не допустить провисания на тормозном шланге.

Демонтажные работы

1. После этого снимается диск торможения и шаровая опора.
2. Теперь ступица выбивается из поворотного кулака, что откроет вам доступ к поврежденному подшипнику.
3. Остается теперь выпрессовать наш проблемный элемент с помощью съемника.
4. При отсутствии такого устройства как съемник, воспользуйтесь металлической трубкой, диаметр которой немного меньше по сравнению с диаметром подшипника.
5. Зачистите место посадки, обработайте смазкой, после чего можно установить новую запчасть.
6. Сборку выполняйте в обратной последовательности. Не забывайте параллельно проверять состояние различных узлов, смазывать, менять прокладки по мере необходимости.

Как вы видите, работы хватает. Не стоит торопиться с выводами относительно легкости или сложности подобной задачи. Если вы хотите все сделать быстро, качественно, не имея при этом опыта — обращайтесь на СТО. В противном случае, приготовьтесь уделить ремонту целый день, а то и больше.

Диагностика люфта

Проверить, действительно ли подшипник шатается, можно быстро и легко. Выполнить такую работу сможет даже неопытный автолюбитель. Для этого:

• ​ Поднять машину на домкрат. Можно использовать подъемник – так будет даже легче.
• ​ Прокачать колесо. Осуществлять это следует по определенной схеме: держать колесо с обеих сторон, максимально зажав его. Качать следует руками в одном и том же направлении (желательно от себя). Кстати, в автосервисах такую процедуру также производят, поэтому желательно присутствовать на ней, чтобы позже быть подготовленным к ее осуществлению.
• ​ Если наблюдается небольшой люфт, следует затянуть гайку подшипника как можно сильнее.

• ​ Дергать колесо, делая максимальный упор на верхнюю часть колеса. Если в таком случае также наблюдается люфт подшипника, значит следует поменять верхнюю шаровую опору.
• ​ Тянуть колесо за нижнюю часть. Соответственно, если и теперь наблюдается люфт, значит нужно менять нижнюю шаровую опору.

Процесс замены подшипника задней ступицы ВАЗ 2114 (2113, 2115)

Теперь, когда с конструктивными особенностями разобрались, можно перейти к непосредственному процессу замены. Для начала необходимо собрать инструментарий. Что же понадобится: домкрат, набор рожковых и накидных ключей, баллонный ключ, ветошь, торцовый ключ на 30, круглогубцы для снятия стопорных колец, ВД-40 (по надобности), а также новый подшипник. Когда все собрано, можно рассмотреть пошаговую инструкцию по замене заднего ступичного подшипника на автомобиле ВАЗ-2114: 1. Устанавливаем автомобиль на ровную поверхность. 2. Устанавливаем первую передачу на КПП и под передние колеса ставим противооткаты (башмаки).

3. Демонтируем защитный колпак ступицы. 4. При помощи головки на 30 и удлинителя срываем затяжную гайку ступичного подшипника. 5. Срываем болты крепления колесного диска. 6. Поддомкрачиваем автомобиль. 7. Демонтируем колесо.

8. Выкручиваем крепления заднего барабана. 9. Снимаем переднюю крышку тормозного барабана.

10. Демонтируем ступичную гайку.

11. Устанавливаем съемник для ступиц и начинаем демонтаж детали.

12. Когда ступица с подшипником снятые, можно преступить непосредственно к демонтажу внутреннего элемента. 13. При помощи щипцов, снимаем стопорные кольца.

14. Существует два способа демонтажа подшипника со ступицы. Первый — заключается в выбивании с посадочного места изделия. Второй, менее варварский, — использовать пресс для выпрессовки подшипников. Как показывает практика, все автомобилисты пользуются первым, поскольку пресс храниться не в каждом гараже.

15. Теперь, когда старое изделия демонтировано, можно перейти к установке новой детали.

16. Перед прессовкой необходимо внутреннею поверхность ступицы смазать маслом. Это нужно для того, что запасная часть лучше заходила в посадочное место.

17. После того, как подшипник на месте, можно установить стопорные кольца.

18. Теперь, легкими ударами молотка устанавливаем ступицу на свое место. 19. Остальной процесс сборки проводится в обратном порядке.

Какой подшипник выбрать для ступицы ВАЗ 2114

Выбор запасной части всегда становиться не простым заданием, поскольку существует много факторов, которые на это влияют. Стоит отметить, что изделие необходимо выбирать качественное и проверять наличие сертификатов, оригинальных упаковок, а также голограмм. Кроме основного оригинального изделия, существует ряд аналогов, которые рекомендованы к установке. Рассмотрим, все возможные варианты покупки запасной части. Оригинал 2108-3104020 и 2108-3104020-02 – оригинальные каталожные номера подшипника задней ступицы ВАЗ-2114. Запасная часть под этим артикулом производиться на заводе АвтоВАЗ. Идеально садиться в посадочное место. Средняя стоимость составляет 2000 рублей. Аналоги Кроме оригинала существует целый ряд заменителей рекомендованных к установке. Как показывает практика, именно их выбирают большинство автомобилистов, поскольку качество изготовления и ресурс эксплуатации намного выше. Итак, рассмотрим, все варианты покупки ступичного подшипника:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Weber	BR 2108-4020	500
Master-sport	2108-3104020-ST-PCS-MS	500
Finwhale	HB321	750
Coram	CR 001	750
Hola	NB722	750
Meyle	214 633 0001	750
SCT	SCP 1307	750
Cx	CX 081	750
Kroner	K151208	850
Optimal	802 658	1000
Pilenga	PW-P 1307	1000
Mapco	26081	1100
Flennor	FR891547	1200
Herzog	H10 1206	1200
ABS	200068	1300
Patron	PBK1307	1300
Moog	LA-WB-11604	1400
Trialli	CS 256	1500
GKN-Spidan	26727	1500
Torque	DAC 30600037	1500
EGT	554312EGTk	1500
SNR	R172.04	1500

Использование съемника

ступицаступицаРемонтная операция зачастую осуществляется с применением двух видов съемников:

• чашечный, представляющий собой болт с большой и малой шайбами, чашку и гайку;
• двухлапый.

Техника обращения с чашечным съемником:

• при выпрессовке ступичного подшипника вращаем гайку со стороны чашки: чашка упирается в торец, к которому ранее примыкал фланец; головка болта через шайбу давит на внутреннее кольцо подшипника;
• при запрессовке ступичного подшипника (чашка не используется): устанавливаем на болт большую шайбу, заводим болт в поворотный кулак (шайба упирается в задний торец узла), устанавливаем на болт новый и старый подшипники, шайбу, передающую усилие на внешнее кольцо, и гайку (ее вращаем);
• при запрессовке ступицы (чашка не используется): устанавливаем на болт шайбу, упирающуюся во внутреннее кольцо подшипника, вставляем болт в подшипник с задней стороны, устанавливаем шайбу, упирающуюся в малый торец ступицы, монтируем и вращаем гайку.

Бывает, что в процессе замены неисправного ступичного подшипника ВАЗ 2114 внутреннее кольцо остается на ступице. Процедура его извлечения зачастую производится с применением двухлапого съемника:

• установить лапы к наружному торцу кольца опоры качения (имеет наибольший диаметр);
• сделать упор центральным винтом в торец ступицы;
• вращая винт, снять кольцо опоры.

Иногда съемник в данной процедуре бессилен. Альтернатива – применение тонкого зубила и молотка:

• поддеть отверткой грязезащитное кольцо;
• поставить зубило между фланцем ступицы и торцом кольца;
• аккуратными ударами молотком по зубилу сдвинуть и снять кольцо;
• зачистить надфилем образовавшиеся забоины;
• установить грязезащитное кольцо и закернить.

К сведению:

• демонтированное кольцо далее участвует в процедуре выпрессовки подшипника чашечным съемником;
• необходимо проверить пригодность ступицы к дальнейшей эксплуатации: новый подшипник должен одеваться с трудом.
