Пошаговая замена вакуумного усилителя ваз-2114

Основные признаки поломки ВУ

Проверку вакуумного усилителя вполне реально выполнить самостоятельно. Однако для получения более достоверных данных рекомендуется воспользоваться услугами специалистов или использовать специальное оборудование для диагностики. В данном разделе мы рассмотрим, как определить работоспособность механизма поглощения массы в кустарных условиях. Основным признаком поломки этого механизма является неспособность формировать разряжение в рабочей полости. Как правило, источником данной проблемы может послужить повреждение (обрыв, разрушение, перетирание и так далее) эластичного трубопровода стыкующего ВУ с коллектором мотора или разгерметизация других сегментов системы. Неисправность также может быть вызвана наличием дефектов внутри усилителя.

Запустите силовой агрегат и заглушите его через несколько минут. Зажмите педаль газа, а затем отпустите ее и повторите процедуру. Во время последующих нажатий ход педали должен постепенно уменьшаться. Если разницы нет, это свидетельствует о том, что не обеспечивается дополнительное усилие в ГТЦ, следовательно, требуется ремонт усилителя.

Признаки неисправности вакуумного усилителя тормозов Ваз 2114

Неисправности усилителя тормозов влекут за собой несколько фатальных негативных последствий:

Значительное снижение контроля за автомобилем во время циклов торможения. При отсутствии действия усилителя нагрузка на педаль газа пропорционально увеличивается – педаль идет туго, а эффект от торможения значительно снижается. Для неподготовленного водителя такое поведение автомобиля может стать шоком и привести к дорожно-транспортному происшествию из-за увеличившегося тормозного пути; Автомобиль при неисправности тормозов теряет значительный потенциал в торможении и становится практически неуправляемым;

Тугой ход педали газа. В движении педаль очень плохо поддается продавливанию. Это явный признак неисправности атмосферной камеры диафрагмы корпуса усилителя

В таком случае эксплуатировать машину необходимо с большой осторожностью, так как она потеряла определенную эффективность тормозной системы;

На приборной панели загорается с небольшой периодичностью знак о неисправности тормозной системы. Этот признак может относиться и к иным сбоям в работе тормозов, однако в сочетании с тугой педалью тормоза явно говорит о неисправности усилителя

Электронный блок автомобиля осуществляет постоянный мониторинг всех систем на работоспособность (и хотя на модели ВАЗ 2114 данный блок уже давно не считается современным со своими функциями он справляется на хорошем функциональном уровне и с высокой эффективностью несмотря на немногочисленность датчиков);

Ухудшение тормозных качеств системы наряду с остальными признаками говорит о прямой причастности неисправности усилителя тормозов к опасности возникновения происшествия. Этот признак является главным среди всех остальных, как быто ни было эксплуатировать автомобиль с очень слабой системой тормозов очень опасно – контуры в данном случае не получают дополнительного усилия и не могут эффективно осуществлять торможение.

Устранение неисправности чаще всего заключается в замене неисправного элемента новым узлом – это сэкономит время ремонта, так как реанимация старого изделия потребует не меньше времени и чуть меньшей стоимости деталей. Именно поэтому автолюбители чаще всего прибегают к полной замене вышедшей из строя детали.

Как проверить вакуумный усилитель?

Первой причиной для беспокойства станет тугое нажатие педали и ухудшение работы тормозов. На холостом ходу при нажатии педали тормоза обороты двигателя падают или растут? Вероятнее всего, неисправность кроется в ВУТ. Есть несколько способов для самостоятельной диагностики:

  1. Необходимо заглушить двигатель, начать давить на педаль тормоза (5-6 раз), затем фиксируем ее в нажатом состоянии. Заводим мотор и в этот момент педаль должна уйти на 2-3 см вниз и остаться в таком положении. Если она уходит до пола, значит вакуумник неисправен.
  2. Двигатель должен поработать 2-3 минуты после запуска. Затем глушим автомобиль и нажимаем на тормоз 3 раза. Если педаль мягкая на 3 нажатие, значит ВУТ неисправен и где-то есть подсос воздуха.
  3. На работающем двигателе нажимаем педаль тормоза до упора и держим. Заглушив двигатель держим еще примерно 1 минуту, если педаль не начинает давить на ногу в попытках подняться вверх, значит ВУТ работоспособен. Также при нажатии не должно быть шипящих звуков воздуха.

Когда вы провели диагностику и обнаружили ходя-бы одну из перечисленных причин, лучше сразу заниматься ремонтом. В определенный момент, из-за неисправности, у вас может быть слишком тугой тормоз или он пропадет совсем, и вы не сможете быстро сманеврировать, когда это потребуется. Таким образом, можно создать аварийную ситуацию или навредить кому-то.

Статьи по теме

Замена тормозной жидкости: правила и рекомендации

Как снять тормозной диск, даже если он прикипел

Почему горит лампочка abs: причины и последствия

Горит лампочка ручника: как решить проблему

Автоматическая система торможения: что это такое и как работает

Минимальная толщина тормозного диска: не пропустить момент!

Как проверить тормозные диски: несколько простых советов

Тормозной суппорт: разбираемся в назначении и устраняем неисправности

Какой смазкой смазывать суппорты: выбор лучшего состава

Как часто менять тормозную жидкость и зачем это делать

Какую смазку использовать для суппортов: делаем правильный выбор

10 причин, почему клинят задние тормоза

Скрипят колодки при торможении на автомобиле: ищем причину и способы устранения

Ремонт дисковых тормозов: нюансы и советы профессионалов

Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Замена вакуумного усилителя на ВАЗ 2114 и 2115. Осваиваем тонкости обслуживания »

Замена вакуумного усилителя на ВАЗ 2114 и 2115. Осваиваем тонкости обслуживания

Среди всех ремонтных работ по обеспечению безопасности движения на автомобиле выделяется замена вакуумного усилителя на ВАЗ 2114 и 2115. Особенность заключается в поведении машины при отказе вакуума. Проблема проявляется в более тяжелом управлении педалью. Соответственно, машина значительно дольше реагирует на педаль. В итоге, тормозной путь значительно увеличивается. То есть, полного отказа тормозов при поломке вакуума не происходит, но при этом, заметно снижается эффективность. Также, водитель значительно устает при работе с педалью. Поэтому, рекомендуется максимально быстро восстановить работу этого элемента.

Замена вакуумного усилителя на ВАЗ 2114 и 2115 требуется в случае его неисправности. Для начала, давайте определим, почему происходит такая поломка. Поэтому, давайте рассмотрим, как работает это устройство.

Находится усилитель перед педалью тормоза. Шток усилителя соединяется с педалью. Сам вакуум имеет овальную форму, состоит из двух половинок, которые завальцовываются, для придания герметичности.

Внутри полученной детали располагается диафрагма, она делит полость пополам.

Одна часть имеет доступ атмосферного воздуха, в другой создается разрежение, путем подключения к выпускному коллектору двигателя. При нажатии на педаль, в первую камеру подается дополнительная порция воздуха, он создает дополнительное давление на диафрагму.

В результате, для создания необходимого давления в главном тормозном цилиндре требуется меньшее усилие от водителя. После ослабления давления на педаль, возвратная пружина отжимает диафрагму на место, заодно выдавливая излишки воздуха. Так как разрежение берется из выпускного коллектора, то работает эта система только при работающем двигателе.

Для проверки нажмите несколько раз педаль. После чего выжмете ее до упора, и запустите двигатель. Если вакуум исправен, то педаль уйдет вниз. При выявлении неисправности следует в кратчайшие сроки ее устранить

Подробней об этом читайте в статье «».

Перед заменой усилителя обратите внимание на состояние шланга, подающего вакуум с коллектора. Во многих случаях он оказывается поврежден

В таком случае, в камеру попадает воздух, и усилитель не срабатывает.

Замените шланг. Иногда подсос воздуха возникает из-за проблем с коллектором. В таком случае, будет наблюдаться нестабильная работа двигателя, а также горящий «чек».

В этом случае потребуется менять прокладку под коллектором.

Сама замена вакуума производится следующим образом:

  • Отсоединяем шток усилителя от педали. Для этого, с помощью шлицевой отвертки снимаем стопорное колечко. После чего извлекаем шток;
  • Снимите главный тормозной цилиндр. Для этого потребуется открутить 2 гайки на 17, удобнее всего сделать это накидным ключом. При этом, существует пара способов снятия цилиндра. Производитель рекомендует сначала открутить от него тормозные трубки, и лишь потом производить работу по снятию детали. Это позволит избежать поломки трубок. В таком случае, придется прокачивать тормозную систему. Чтобы избежать этого, можно не откручивать трубки. В этом случае, следует аккуратно отвести цилиндр в сторону;
  • Отсоединяем шланг, идущий от усилителя на коллектор. Обычно он крепится на простых хомутах;
  • В салоне скручиваем 4 гайки, крепящие усилитель к щиту моторного отсека. Для этого вам потребуется головка ”13”. На этих же гайках крепится педаль, поэтому обязательно подоприте ее, иначе при сборе головоломка с установкой этого узла на место вам будет обеспечена;
  • Снимаем усилитель;
  • Остается только открутить ключом на 17 гайки, крепящие вакуум к усилителю. Всего их 2.

Самостоятельная замена вакуумного усилителя на ВАЗ 2114

Для начала нужно разобраться, чем вообще таким является этот вакуумный усилитель.

  • Это кожух, внутри которого располагается клапан. Элемент конструктивно делится на две части, которые разделены прослойкой из резины — диафрагма;
  • Одна часть усилителя является атмосферной, а вторая вакуумная — она соединяется с впускной трубой от силового агрегата;
  • Клапан усилителя — это кожух из пластика, внутри которого располагаются основные элементы, которые подвержены износу. Как раз из-за них нарушается работа коробки передач. Если быть точнее, КПП начинает дребезжать;
  • Состав клапана такой — на втулке расположен шток, соседствующий с буфером и поршне. Еще там есть сам клапан на толкателе и пружинах возврата с фильтром.

Внешний вид устройства

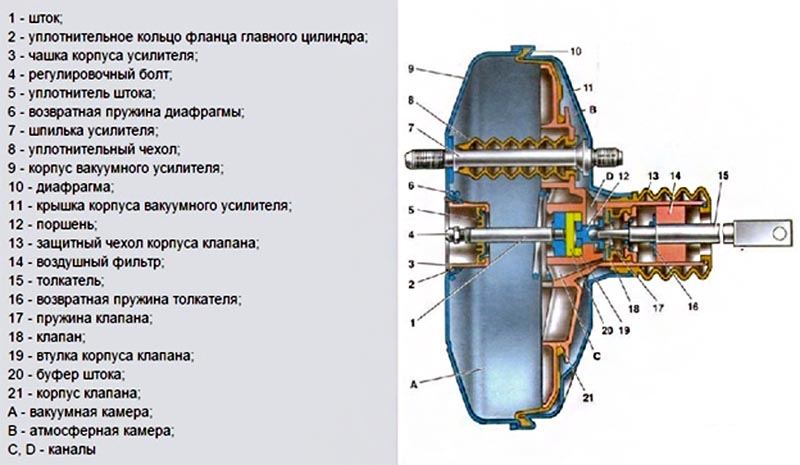

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель тормозов объединяется с ГТЦ в один блок. Для человека с развитым интеллектом схема действия рассматриваемого элемента не будет представлять никаких сложностей. Корпус разделяется на две части, при этом атмосферная часть располагается со стороны педали тормоза, а вакуумная со стороны главного тормозного цилиндра.

С помощью обратного клапана вакуумная камера соединяется с впускным коллектором, являющимся в свою очередь источником разряжения. Вакуумный электрический насос зачастую используется на дизельных двигателях для того, чтобы работа вакуумного усилителя была постоянной.

Когда двигатель останавливается, вакуумный усилитель разъединяется с коллектором за счет действия обратного клапана, именно поэтому вакуумный усилитель тормозов способен работать лишь когда двигатель активен. В случае неисправности или отказа рассматриваемого элемента происходит аналогичное разъединение.

За счет следящего клапана атмосферная камера в исходном положении соединяется с вакуумной камерой и с атмосферой при активации педали тормоза. С педалью тормоза связан толкатель, за счет него следящий клапан перемещается. Со штоком ГТЦ соединяется диафрагма со стороны вакуумной камеры, она способствует нагнетанию тормозной жидкости за счет поршня к рабочим цилиндрам.

За счет возвратной пружины диафрагма перемещается по окончанию торможения в исходное положение. В конструкции усилителя также может быть электромагнитный привод штока. Активный усилитель тормозов используется в системе ESP и его основное предназначение заключается в предотвращении опрокидывания.

В целом работа вакуумного усилителя тормозов основывается на разности давлений в атмосферной и вакуумной камерах. Именно за счет этой разницы активируется толкатель и способствует перемещению штока поршня ГТЦ.

Неисправности вакуумного усилителя тормозов.

Первое, на чем стоит акцентировать внимание — неисправности рассматриваемого узла не могут способствовать полной деактивации тормозной системы. Как результат управление авто становится более затрудненным и водитель вынужден прикладывать больше усилий нажимая на педаль торможения

К традиционным неисправностям можно отнести следующее:

К традиционным неисправностям можно отнести следующее:

  • Наличие неисправности внутри самого вакуумного усилителя, например, старение резины клапанов или разрыв диафрагмы. В данном случае клапан начнет травить воздух.
  • Обрыв или разгерметизация шланга, за счет которого коллектор двигателя соединяется с вакуумным усилителем тормозов. В таком случае вы сможете услышать шипение рассматриваемого элемента. Обязательно проверьте надежность затяжки хомутов и сам шланг на наличие разрывов или трещин.

Как проверить вакуумный усилитель тормозов?

Если двигатель начал троить, диагностируйте исправность вакуумного усилителя. Разгерметизация часто сопровождается подсосом в патрубок впускного коллектора воздуха, следовательно, воздушно-топливная система, которая поступает в цилиндр двигателя, резко обедняется. В качестве второго варианта диагностики сделаете около пяти качков с помощью педали тормоза при неработающем двигателе. Далее посредине хода зафиксируйте педаль и запустите двигатель. Если педаль проваливается во время запуска, вакуумный усилитель функционирует

Если же она остается без движения, значит необходимо заменить или сделать ремонт вакуумного усилителя тормозов

При визуальном осмотре настоятельно рекомендуется обратить внимание на наличие подтеков, которые могут появиться на корпусе вакуумного усилителя. Периодически должна проводиться регулировка вакуумного усилителя тормозов. Для ремонта или замены необходимо подготовить стандартный набор инструментов или же соответствующий комплект

Для ремонта или замены необходимо подготовить стандартный набор инструментов или же соответствующий комплект.

Поэтапная процедура ремонта:

  1. Изучите мануал автомобиля и определитесь с ключевыми конструктивными нюансами вакуумного усилителя.
  2. Отсоедините тягу привода рассматриваемого элемента от педали тормоза, которая располагается под рулевым валом.
  3. Снимите ГТЦ в подкапотном отсеке.
  4. В зависимости от неисправности произведите замену или ремонт данного узла.

Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается.

К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее), потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.

Примечание! То же самое и с правой частью сделать нужно будет, чтобы её снять, бачок омывателя заднего стекла сперва отвести в сторонку нужно (На автомобилях ВАЗ 2110, данного бачка нет, он только на ВАЗ 2111 и ВАЗ 2112 присутствует), для этого отсоедините два проводка которые к нему подходят (см. фото 3), отстегните ремень который его держит (см. фото 4) и аккуратно снимите его.

Если в бачке много жидкости, то можно его не снимать, а просто на крыло аккуратно поставьте, если же её нет или Вы её всю выкачали, то отсоедините все оставшиеся от бачка трубки и после этого, снимите полностью его с автомобиля) и в завершение снятия правой части шумоизоляционного материала, торцевым ключом «на 10 мм», открутите две гайки (см. фото 1) и тонкой плоской отвёрткой, подденьте держатель шланга вакуумного усилителя тормозов (см. фото 2) и его тоже отсоедините и всё по сути, можете вынимать шумоизоляционный материал, чтобы он не мешал снятию вакуумного усилителя тормозов с автомобиля!

2) Теперь когда шумоизоляционный материал убран, отсоедините колодку проводов от крышки тормозного бачка (Указана красной стрелкой), после чего отсоедините шланг от обратного клапана вакуумного усилителя тормозов (Шланг указан зелёной стрелкой) и открутите две гайки (Указаны синими стрелками) крепления Главного Тормозного Цилиндра к усилителю тормозов, затем ГТЦ аккуратно отведите в сторонку, но только аккуратней, тормозные трубки следите за тем чтобы не лопнули, а то их менять придётся.

3) После проделанной операции переберитесь в салон и там выкрутите четыре гайки которые кронштейн вакуумного усилителя к кузову крепят (Указаны красными стрелками), ну и колодки проводов ещё отсоедините (Указаны синими стрелками) от включателя стоп сигнала (Указан зелёной стрелкой), когда всё будет сделано, можете перебираться повторно в подкапотное пространство автомобиля и уже находясь там, вытаскивать вакуумный усилитель в сборе с кронштейном.

4) Положив вакуумник на землю или закрепив его в тисках, первым делом вытащите плоскогубцами маленькими металлический стопор (Указан красной стрелкой), затем выбейте аккуратно шток (см. маленькое фото, он металлический и выбивается очень легко), надавив на него сверху или наоборот снизу.

5) И под завершение, выкручивайте обе гайки которые вакуумник крепят к кронштейну и вынимайте его, на этом операция по снятию усилителя тормозов закончена.

Установка: Устанавливается новый усилитель тормозов в обратном порядке снятию, во время установки не ошибитесь и делайте всё точно так же как и было ранее, когда он будет установлен, не одевайте шумоизоляционный материал, а попробуйте как он работает (Как проверить усилитель тормозов, мы уже писали выше), если всё нормально, завершите установку всех деталей так как они стояли ранее.

Стоимость вакуумного усилителя

В ситуации с нестабильностью курса доллара все цены лучше всего узнавать уже в профильных магазинах. Для того чтобы вам было проще ориентироваться, отметим, что минимальная планка стоимости ВУТ начинается с 2 000 рублей и выше. Соответственно, чем качественнее деталь, тем дороже она будет стоить.

Если вы будете устанавливать усилитель на СТО, то готовьтесь дополнительно выложить до тысячи рублей.

Частота замены детали, как правило, зависит от качества дорог, стиля вождения и общего износа деталей в автомобиле. Чтобы не допустить неожиданных поломок, вовремя проводите диагностику автомобиля и по необходимости проводите ремонтные работы.

Подводя итог статьи, отметим, что вы теперь знаете, как заменить вакуумный усилитель на своем ВАЗ-2114, а также как продиагностировать неисправность системы. Как проводить замену, самостоятельно или на СТО – это остается уже на ваш выбор.


Как определить неисправность и заменить вакуумный усилитель. Сделай Сам!

Проверка работоспособности

Данная инструкция будет актуальна при проверке вакуумного усилителя на моделях ВАЗ от 2113 до 2115. Так что методика явно универсальная.

  1. Нажмите на педаль тормоза до упора в пол около 4-5 раз. При этом двигатель должен быть не заведен, За счет этих нажатий вы создадите одинаковое давление в двух секциях вашего вакуумного усилителя. Клапан сообщит о проблемах сразу, как только вы начнете давить на педаль. Если в процессе нажатий вы услышите скрипы, это говорит о серьезных неисправностях.
  2. Сделав давление равномерным, заведите двигателя, удерживая при этом педаль тормоза в полу. Если система усиления тормозов исправна, тогда педаль сама поднимется после того, как будет заведен мотор. Если подобного не случилось, тогда вам обязательно придется столкнуться с ремонтными работами.
  3. Если проверка показала наличие проблем с усилителем, не забудьте дополнительно проверить качество крепления шланга и состояние фланца. Когда крепление имеет отклонение от нормы, это может сказываться на отсутствии подъема педали тормоза.

Статья в тему: Устанавливаем и регулируем гидрокорректор фар на ВАЗ 2114: инструкция для новичков

Иногда плохо зафиксированный крепеж становится причиной достаточно дорогого и на самом деле ненужного ремонта или замены вакуумного усилителя. Проведите предварительную проверку, чтобы самому себе не усложнять жизнь.

Когда менять усилитель

Тормоза представляют собой целую систему, которая состоит из множества элементов. Каждый из них должен функционировать правильно и эффективно.

Помимо проверки самого вакуумного усилителя, следует проинспектировать состояние патрубков тормозной жидкости, убедиться в отсутствии протечек тормозного раствора, посмотреть текущее состояние педали тормоза.

Если в системе торможения неисправности не были обнаружены, можно детальнее подумать над вопросом замены вакуумного усилителя.

Ремонтировать элемент не имеет никакого смысла. Проще сразу заняться заменой. От качества и своевременности проведенных работ зависит функциональность автомобиля и мощность, которую способен выдавать ваш двигатель. Недостаток мощности негативно сказывается на скорости движения и комфорте передвижения по городу и за его пределами.

Замена

Для замены вакуумного усилителя вам потребуется определенный набор инструментов и материалов. В него входят:

  • Набор отверток;
  • Пассатижи;
  • Накидной ключ на 13 и 17 миллиметров;
  • Специальный ключ для тормозных трубок;
  • Новые заглушки;
  • Новые штуцеры.

Приступаем непосредственно к работе.

  1. Демонтаж вакуумного усилителя может быть осложнен из-за тормозного цилиндра. Потому советуем его снять предварительно. Другой вариант — отсоединить от тормозного цилиндра патрубки и сдвинуть в сторону на время. Тут уже сами решайте, как вам удобнее.
  2. Цилиндр является не главной проблемой. Тяжело справиться с креплением вакуумного усилителя. Просто делать это не очень удобно. Такая уж конструкция у ВАЗ 2114.
  3. Начните с клапана — уберите от него крепежи шланга, извлеките опорную втолку, после чего вы сможете вытащить палец тормоза.
  4. Далее с помощью ключа на 13 миллиметров демонтируются все четыре крепежа вакуумного усилителя.
  5. После всех неудобств проведенной работы, можно будет снять элемент и приготовиться ставить на его место новый усилок.
  6. Для этого вам придется установить специальную крепежную раму. Закручивается рама ключом на 17 миллиметров, после чего устанавливается новый компонент внутрь авто.
  7. Если вы хотите максимально возможно облегчить самому себе работу, не забудьте в первую очередь при обратной сборке соединить педаль тормоза с усилителем с помощью пальца. Уже после этого намного легче справиться с обратной установкой вакуумника на место.

Статья в тему: Проверяем работу генератора на ВАЗ 2114: сколько вольт (V) выдает

Выполняя замену вакуумного усилителя, обязательно одновременно с этим поменяйте старый вакуумный шланг. Этот элемент далеко не вечный, потому по мере износа он будет негативно влиять на качество и эффективность работы нового вакуумника.

Как он работает

Прежде чем приступать к ремонту или замене тот или иного узла, агрегата, нужно разобраться, как он функционирует.

Работает вакуумный усилитель следующим образом:

  • Водитель нажимает на педаль тормоза до упора в пол;
  • Одновременно с этим поршень и толкатель сдвигаются, открывая пространство между двумя секциями устройства;
  • После этого в образованное пространство продвигается вакуумная секция и забирает весь воздух;
  • Воздух давит на заслонку между частями усилителя, из-за чего возникает разница давления в двух частях;
  • Разница давления приводит к тому, что смещается шток и клапан;
  • Когда педаль опускается, все элементы возвращаются на места, система отключается.

Принять решение относительно ремонта или замены вакуумного усилителя можно только на основе проведенной проверки. Выполнить инспекцию устройства вполне можно своими руками.

Общая информация

Конструктивное решение тормозной системы 2114-й модели практически одинаково для большинства ВАЗ. Поэтому данная инструкция поможет поменять вакуумник на многих автомобилях

Если принято решение поменять устройство самостоятельно, необходимо прочитать в руководстве об эксплуатации своего ВАЗа рекомендации производителя. И приобрести именно тот вакуумный усилитель, модель которого советуют создатели авто.

Во время работы механические соединения деталей забиваются пылью, остатками рабочих жидкостей, грязью. По истечении длительного периода открутить такие болты и гайки становится очень трудно. Они как будто прирастают и становятся монолитом. Чтобы облегчить работы и не повредить поверхности, следует использовать средство WD-40: предварительно взбрызнуть небольшое количество аэрозоля в место соединения и через несколько секунд, приступить к работе.

Проводить работы под капотом помогут удлиненные и специальные изогнутые рукоятки и насадки для головок. Также в наборах головок, как правило, есть специальный ключ-кардан. С его помощью упрощается процесс отвинчивания некоторых гаек.

Параллельно с заменой механизма следует обновить и шланги, так как резиновые изделия быстро изнашиваются и приходят в негодность. А проводить демонтаж-монтаж тормозной системы – дело трудоемкое и требующее времени.

Неисправен вакуумный усилитель тормозов на ВАЗ-2114: что делать

На сегодняшний день рынок автомобильных запчастей изобилует ВУТами для ВАЗов (стоит упомянуть, что представленная в статье информация применима для ВАЗ 2115 и ВАЗ 2113) от самых разных производителей – от дешевых китайских моделей сомнительного качества, до весьма дорогостоящих моделей. В целом, ВУТ более-менее приемлемого качества обойдется вам порядка в 1 тыс. рублей.

Мы смело можем рекомендовать к покупке вакуумники «СПОРТ» от Политех-Авто (Тольятти), качество которых проверено многочисленными автолюбителями. Гарантийный срок службы таких ВУТов составляет один год, на практике же, они служат гораздо дольше. Как свидетельствуют отзывы, замена ВУТ на ВАЗ не требуется около 3-4 лет.

Из этой статьи вы узнаете, как поменять вакуум на ВАЗ 2114 своими руками, не тратя, при этом, деньги на услуги СТО.

Диагностика ВУТ

При неисправности ваккумника педаль тормоза становиться жестче, а
торможение менее эффективным. Также неисправности ВУТ могут влиять на обороты мотора,
особенно в режиме холостого хода. При касании к педали обороты могут падать или
расти.

Стоит отметить, что ваккумник одна из самых надежных деталей в
тормозной системе. Средний ресурс примерно 100-150 тысяч километров пробега.

Отметим три самых простых способа самостоятельной диагностики:

  1. Жмем на педаль 5-6 раз и при нажатой педали запускаем силовой
    агрегат. При рабочем ВУТ педаль должна провалиться на 2-3 см и остаться в этом
    положении. Если она пошла к полу, усилитель под замену.
  2. Запускаем мотор и даем ему поработать 1-2 минуты. Глушим двигатель
    и жмем на педаль три раза. Если после третьего нажатия педаль мягкая, значит, ваккумник не исправен и
    подсасывает воздух.
  3. На запущенном двигателе жмем на педаль и держим. Глушим мотор и не
    убираем ногу с педали. Далее если в течение одной минуты педаль не поднимает вверх,
    значит, ВУТ работоспособен. Если педаль начинает давить в ногу, значит, он подсасывает
    воздух. Также при запущенном двигателе при нажатии на педаль может быть слышно
    шипение воздуха.

Проведение замены ВУТ ВАЗ 2114

Проведя диагностику, можно приступать к замене. Вам потребуется следующий набор инструментов:

  1. Плоскогубцы.
  2. Ключи на «10», «13», «17» (рожковые, торцовые головки, накидные).
  3. Отвертки плоские и крестовые.

Обратите внимание на то, в каком состоянии находятся штуцеры, хомуты, патрубки. При необходимости проведите их замену. Весь ремонт своими руками без особых трудностей проводится в домашних условиях, нет нужды обращаться к услугам СТО

Весь ремонт своими руками без особых трудностей проводится в домашних условиях, нет нужды обращаться к услугам СТО.

Этапы проведения ремонта:

  1. Снимаете шток, соединяющий ВУТ и педаль тормоза. Необходимо пластину поддеть ножом или плоской отверткой, после чего выкрутить болт.
  2. Открыв капот, рассоединяете ГТЦ (главный тормозной цилиндр) и вакуумный насос ВАЗ 2114. Обычно для соединения используются простые гайки. Дальнейший демонтаж проводится либо с отключением всех трубок от ГТЦ, либо же «на живую». В первом случае, конечно, окажется намного удобнее, но после ремонта в обязательном порядке проводить нужно прокачку всей системы.
  3. Демонтируете шланг, соединяющий усилитель с коллектором.
  4. При помощи головки на «13» выкручиваете гайки из салона, которыми произведено крепление усилителя к кузову.
  5. Демонтируете усилитель.

Вот и все, на этом процесс демонтажа можно считать завершенным, сборка осуществляется в обратном порядке. Обычно это устройство не ремонтируется, а сразу выбрасывается. Цена его не очень большая, а срок службы значительный. Поэтому оказывается проще (и безопаснее) установить новый ВУТ.

Проведение замены ВУТ ВАЗ 2114

Проведя диагностику, можно приступать к замене. Вам потребуется следующий набор инструментов:

  1. Плоскогубцы.
  2. Ключи на «10», «13», «17» (рожковые, торцовые головки, накидные).
  3. Отвертки плоские и крестовые.

Обратите внимание на то, в каком состоянии находятся штуцеры, хомуты, патрубки. При необходимости проведите их замену

Весь ремонт своими руками без особых трудностей проводится в домашних условиях, нет нужды обращаться к услугам СТО.

Этапы проведения ремонта:

  1. Снимаете шток, соединяющий ВУТ и педаль тормоза. Необходимо пластину поддеть ножом или плоской отверткой, после чего выкрутить болт.
  2. Открыв капот, рассоединяете ГТЦ (главный тормозной цилиндр) и вакуумный насос ВАЗ 2114. Обычно для соединения используются простые гайки. Дальнейший демонтаж проводится либо с отключением всех трубок от ГТЦ, либо же «на живую». В первом случае, конечно, окажется намного удобнее, но после ремонта в обязательном порядке проводить нужно прокачку всей системы.
  3. Демонтируете шланг, соединяющий усилитель с коллектором.
  4. При помощи головки на «13» выкручиваете гайки из салона, которыми произведено крепление усилителя к кузову.
  5. Демонтируете усилитель.

Вот и все, на этом процесс демонтажа можно считать завершенным, сборка осуществляется в обратном порядке. Обычно это устройство не ремонтируется, а сразу выбрасывается. Цена его не очень большая, а срок службы значительный. Поэтому оказывается проще (и безопаснее) установить новый ВУТ.

Для начала нужно разобраться, чем вообще таким является этот вакуумный усилитель.

  • Это кожух, внутри которого располагается клапан. Элемент конструктивно делится на две части, которые разделены прослойкой из резины — диафрагма;
  • Одна часть усилителя является атмосферной, а вторая вакуумная — она соединяется с впускной трубой от силового агрегата;
  • Клапан усилителя — это кожух из пластика, внутри которого располагаются основные элементы, которые подвержены износу. Как раз из-за них нарушается работа коробки передач. Если быть точнее, КПП начинает дребезжать;
  • Состав клапана такой — на втулке расположен шток, соседствующий с буфером и поршне. Еще там есть сам клапан на толкателе и пружинах возврата с фильтром.

Внешний вид устройства

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
