Установка и подключение противотуманных фар на гранту

Как выбрать ПТФ для Гранты?

Данные осветительные устройства имеются на рынке в двух вариантах:

  • со сферическим стеклом;
  • с плоским профилем стекла.

Для каждого владельца доступны на выбор противотуманки согласно собственному предпочтению. Стартовая стоимость оптики составляет около 1200 руб. за комплект. По опыту владельцев замечено, что противотуманки, выполненные со сферическим профилем стекла, являются более крепкими и обладают отличной устойчивостью к ударам встречно летящих камней.

Для Лада Гранта в большинстве случаев применяют противотуманные фары от модели Калина. Однако в числе доступных вариантов присутствует оптика именно для Лада Гранта лифтбек. Ее каталожный код — 2190-3742010-11.

ПТФ Гранта: особенности использования

Начнем с того, что установить противотуманные фары Гранта не составит особого труда при наличии необходимых материалов и инструментов, а также при условии определенного опыта работы с электрикой. На деле, противотуманки Гранта вполне можно установить самостоятельно.

В свою очередь, наличие ПТФ Лада Гранта в автомобиле не обязательно, но имея такую опцию, водитель получает дополнительное освещение дороги. Это позволяет сделать передвижение более безопасным. Более того, также меняется внешний вид автомобиля, который получается более солидным и завершенным.

Важно понимать, что противотуманки на Гранту или любой другой автомобиль должны излучать одинаковый для обеих фар свет (преимущественно желтый). Туманки Гранта, излучая широкий и плоский горизонтальный луч света, дают небольшую дальность освещения

Этот факт, говорит о том, что их нельзя использовать в качестве ближнего света. При этом за счет установки в нижних точках, ПТФ эффективно освещают дорожное полотно перед автомобилем в условиях сниженной видимости (туман, повышенная влажность воздуха и т.д.).

Противотуманные фары

Противотуманки на Ладу Гранту доступны с двумя видами стекол:

  • плоское;
  • выпуклое.

Фары с плоскими гранями выпускает компания Bosch. Детали известной фирмы считаются достаточно крепкими и идеально подходят в штатные посадочные места.

Выпуклое стекло изготавливается на заводе в городе Киржач. По мнению автолюбителей, такие стекла больше подвержены появлению трещин из-за механических нагрузок и перепадов температур. Для Гранты подходят идеально, размеры и посадочное место фар полностью совпадают.

Схема подключения

В комплект входит все необходимое для подключения, однако заранее следует запастись изолентой, острым ножом, плоскогубцами, отверткой, дрелью и набором гаечных ключей.

Правильное подключение птф подробно отражено в схеме, которая идет в наборе с фарами. Подключаем массу на кузов автомобиля, например болт крепления звукового сигнала или других электрических приборов. Расположение подкапотных элементов Гранты лифтбек не отличается от седана или универсала.

Если длины комплектных проводов не хватает, то делается вставка. Весь пучок необходимо хорошо заизолировать и поместить в пластиковую гофру, которая защитит от случайного перелома или протирания.

Монтаж фар в бампер

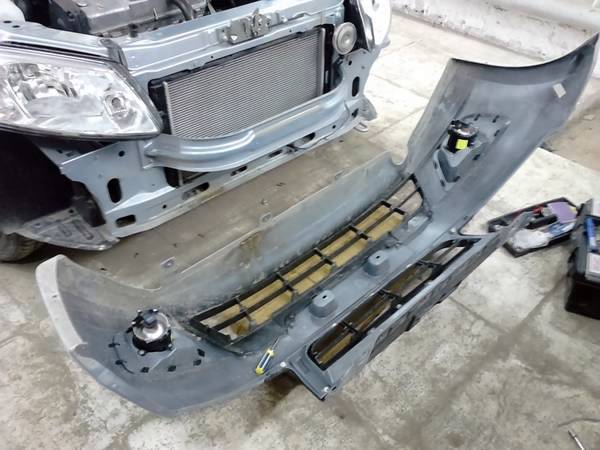

Установка противотуманных фар на Гранту может существенно усложниться, если заглушки не снимаются и впаяны в бампер. В таком случае требуется своими руками рассверливать отверстие.

Норма положения фары отмечена на бампере специальным отливом, за которые нельзя заходить в процессе высверливания заглушки. Проделать отверстие правильной формы также можно с помощью острого канцелярского ножа.

Фары устанавливаются в заводское крепление с обратной стороны бампера Гранты.

Устанавливать деталь следует строго в соответствии с буквенными обозначениями и стрелками, указывающими на верхнее положение. Стандарт положения отверстий в переднем бампере Гранты полностью соответствует всем заявленным требованиям и нормам ГОСТ в России.

Сборка и установка бампера производится в обратном порядке. В процессе монтажных работ обязательно нужно выключить зажигание и отсоединить минусовую клемму.

Пошаговая инструкция по установке задней противотуманной фары

Многие автовладельцы Lada Granta Liftback удивлены, услышав о подобном, но это факт. Конечно, речь идет не о ПТФ в ее классическом виде, а о лазерном стоп-сигнале. Он устанавливается в задней части автомобиля, информирует сзади едущего водителя о транспортном средстве. Так как строго определенного места монтажа нет, принято фиксировать в области номерного знака, под нижним контуром бампера, в спойлер. Известны случаи встраивания аксессуара внутрь.

Ярко-красный световой луч информирует сзади едущих водителей, предотвращая аварийные ситуации. Также стоп-сигналом пользуются, когда нужно уведомить водителя о необходимости переключения дальнего света фар. Альтернативный способ использования освещение при сдаче задом, парковке в условиях ограниченной видимости. Максимально эффективная длина луча составляет 25.0 метров. Превышение длины не гарантирует качество освещения.

Запитка напряжения происходит от левого / правого стоп-сигнала. Активация возможна, как нажатием на педаль тормоза, так и отдельно выведенной кнопкой. Решение принимает владелец, основываясь на личных убеждениях. На практике, активация происходит автономной кнопкой, так как при сдаче задом не всегда целесообразно пользоваться штатной педалью тормоза. Категорически запрещается наводить луч лазера в область лобового стекла сзади едущего водителя.

Возможные проблемы и неисправности

Ближний свет Лада Гранта недостаточно хорошо освещает правую обочину, поэтому дополнительная оптика станет отличным помощником и обеспечит яркий световой поток.

В процессе установки можно столкнуться со следующими проблемами:

  • залом уголков крыльев при демонтаже бампера;
  • повреждение колодок электропроводки;
  • неправильное подключение или замыкание провода.

Бампер на Гранте выполнен в виде одной большой детали, поэтому при демонтаже могут возникнуть проблемы в виде повреждений передних крыльев, поэтому снимать бампер нужно вместе с помощником одновременно с двух сторон.

Если при пробном включении оптики ничего не горит, скорее всего, повреждены штекеры из-за неправильного подключения. Чтобы исправить проблему, меняют раъем. Если лампы на секунду загораются, а потом свет выключается, это может свидетельствовать о неисправности реле.

Устройство противотуманок

Штатные противотуманки оборудованы пластиковым креплением, которое удерживает оптику в бампере Гранты. Устройство рефлектора позволяет эффективно освещать дорожное полотно благодаря низкому расположению в бампере и широкому горизонтальному лучу.

Всего выделяется несколько видов оптики:

  • галогеновые;
  • светодиодные.

Классические галогеновые лампы устанавливаются во все штатные противотуманки большинства автомобилей. Детали из диодов не способны выдавать луч правильной формы и качественно освещать дорогу в темное время суток. Такие противотуманки часто используются как дневные ходовые огни.

Самостоятельная разборка

Снятие и разборка противотуманок Гранты может потребоваться в случае треснутого стекла или случайного попадания воды.

Для демонтажа:

  1. Снимите бампер.
  2. Отключите фишки.
  3. Открутите крепеж противотуманок.

Чтобы демонтировать фары без съема бампера, потребуется подъемник и отгибание подкрылков. Разборка фары Лада Гранта потребует использование картонной коробки, промышленного фена и плоской отвертки.

Для вскрытия фары нужно:

  1. Поместить детали в коробку и закрыть крышку.
  2. Прорезать отверстие на боковой грани и установить фен на 5-7 минут.
  3. Вынуть фары и аккуратно подковырнуть стекло отверткой.

Новое стекло устанавливается с помощью черного или прозрачного герметика в зависимости от оттенка фар.

Установка противотуманок на Лада Гранта своими руками

Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь.

Схема подключения противотуманок

Работу начинаем с обесточивания бортовой системы, сняв минусовую клемму с аккумулятора. После этого снимаем бампер и выясним, есть ли место под штатные противотуманки. Если его нет, вырезаем отверстия по размеру ПТФ, зачищаем кромки и занимаемся проводкой.

  1. Провода должны иметь минимально достаточную длину, поэтому прокладка выполняется аккуратно и внимательно. Чтобы провести провода питания от ПТФ в салон к кнопке включения, реле и предохранителям, снимаем левый локер, укладываем на рамке радиатора провода с гофрой с помощью пластиковых хомутов на пистонах.

  2. Минус от каждой лампы прикручиваем не на первую попавшуюся шпильку или болт, а на штатное место, с противоположной стороны радиаторной рамки. В этом случае мы будем спокойны за клемму массы, поскольку в этом месте редко бывает вода, окисляться клемма не будет.

  3. На задней части подкрылка находим резиновый уплотнитель, вынимаем его и протягиваем сквозь него жгут проводов в салон под монтажный блок.

  4. Вставляем клеммы от проводов ПТФ в монтажный блок — правые ПТФ на предохранитель F16 номиналом 10А, левые на предохранитель F17 такого же номинала.

  5. В каждом наборе есть двойной провод, который нужно подключить одним концом к контакту реле ПТФ 87, двумя другими — к предохранителям F16 и 17.

  6. Теперь прикручиваем массу в салоне. Если не хватает штатного провода, не натягиваем его до состояния струны, а находим новый, обжимаем новую клемму и прикручиваем массу в надежном месте к кузову.
  7. Проверяем разводку по монтажному блоку — контакт от ножки 87 подключен двойником, масса от ножки реле 86 прикручена к кузову, силовой провод от замка зажигания установлен на ножке 30 реле.
  8. Устанавливаем кнопку включения ПТФ. Ее место — на центральной консоли возле кнопки обогрева заднего стекла. Если мы правильно протянули провода, длины должно хватить. Подсветку и массу берем с кнопки обогрева стекла, 12 Вольт берем от замка зажигания, остальные провода — согласно схеме.

Проверяем работу кнопки и ПТФ, предварительно проверив все соединения и накинув массу на аккумуляторе. Сборку проводим в обратной последовательности. Остается отрегулировать положение противотуманок так, чтобы они не слепили встречных водителей.

Подготовка комплектующих, материалов и инструмента

Приступая к установке противотуманных фар на ЛАДА Гранта необходимо предварительно подготовить весь необходимый инструмент, комплектующие изделия и материалы.

В первую очередь нужно приобрести фары. Они изготавливаются:

  • с плоским стеклом — BOSCH;
  • с выпуклым стеклом — «Киржач».
  1. 1. Салонную и подкапотную проводку с разъемами.
  2. 2. Реле.
  3. 3. Кнопку включения.

Кроме того необходимо приобрести:

  • несколько метров монтажного провода сечением 0,75 мм. кв.;
  • гофру (для укладки проводов);
  • обжимные клеммы — это позволит соединять провода без скруток;
  • различные крепежные элементы (хомуты, стяжки, защелки и пр.);
  • самонарезы — 6 шт.;
  • изолента;

Под рукой должен быть различный инструмент, в том числе:

  1. 1. Дрель.
  2. 2. Различные сверла.
  3. 3. Отвертки, гаечные ключи и торцовые головки.
  4. 4. Фреза (диаметр 60 мм).
  5. 5. Нож
  6. 6. Зенковка по металлу (круглая).

При желании можно приобрести и блок управления наружным освещением, который устанавливается на автомобили версии «Люкс». В этом случае отдельная кнопка включения не понадобится.

Монтаж ПТФ (фото-инструкция)

Как вы уже могли заметить, бампер Лады Гранта представляет из себя единую отлитую форму из пластика, в корпусе которого и расположены места для противотуманных фар, скрытые заглушками. Следующим этапом будет вырезание этих заглушек.

  1. Лучше всего в первую очередь разметить место для выреза.
  2. Проводить эту работу следует с повышенной тщательностью и аккуратностью. Для того чтобы вырезать отверстия можно использовать как обычный канцелярский нож, так и более профессиональное оборудование — бормашину.

  3. В любом случае аккуратность и полное исключение спешки, залог идеального выполнения поставленной задачи. Однако, чем бы вы не воспользовались для вырезания этих отверстий им в любом случае потребуется обработка от заусенцев, неровностей и задиров. Эти работы также не принципиально проводить чем-то одним, будь то напильник, наждачная бумага или шлифовальная насадка бормашины, главное, чтобы результатом служило ровно отрезанное отверстие с чистыми и гладкими краями.

  4. После проведения этих операций, можно приступать непосредственно к монтажу противотуманных фар.

Установка ПТФ через отдельную кнопку

Достаточно лишь взять специальный комплект для подключения ПТФ для автомобилей Лада семейства калина/приора/гранта. Такой комплект включает в себя все необходимые материалы, а также подробную инструкцию по установке. Всё же, как правило самый главный недостаток этой проводки — короткие провода для кнопки включения ПТФ, но они без проблем удлиняются путём врезания необходимой длины проводов.

Всё необходимое в этом наборе уже присутствует.

Установку следует проводить строго по инструкции, выводя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону проложив проводку к самой кнопке

Важно зафиксировать все провода пластиковыми хомутами и уложить провода в гофрированную трубку там, где их износ максимально возможен

Особенности монтажа противотуманных фар

Перед тем, как осуществляется установка противотуманных фар, следует выполнить определенный перечень подготовительных операций. Сначала осматриваем передний бампер, в нижней части которого заводом интегрированы посадочные места под противотуманные приборы.

На более поздних модификациях в данные посадочные места стали устанавливать заглушки. Они элементарно выдавливаются перед тем, как осуществляется подключение.

Далее будет рассмотрена установка противотуманных фар в Лада Гранта в той ситуации, когда данные приборы изначально отсутствуют.

Для этой процедуры потребуются такой перечень приспособлений и инструментов:

  • высококачественная противотуманная оптика для Лада Гранта;
  • специальный комплект для монтажа и подключения оптики;
  • отвертки формата «плюс/минус»;
  • дрель со сверлом;
  • абразивный камень с соответствующим диаметром, напильник, наждачный лист бумаги с мелким зерном;
  • нож (можно канцелярский);
  • кусачки;
  • набор ключей.

Установка противотуманных фар производится в соответствии с нижеприведенной последовательностью.

  1. Отключаем клемму «минус» от АКБ. Это весьма потребно, поскольку любая из операций с автоэлектрикой предусматривает обязательное обесточивание бортовой сети.
  2. Демонтируем бампер передка. Для этой цели отвинчиваем болты, крепящие радиаторную решетку и сам бампер (располагаются под рамкой номерного знака и внизу). Затем выкручиваем саморезы, соединяющие бампер с подкрылками в нижней части и внутри колесных арок. Бампер LADA Granta извлекаем с одновременным отодвиганием крайних углов в наружные стороны и располагаем его на ровной столешнице.
  3. Для подготовки мест под монтаж применяем дрель. Выполняем сверление отверстий вокруг штампованного углубления. Далее ножом удаляем заглушки. Для устранения неровностей по краям отверстий пользуемся наждачным камнем, зафиксированным в кулаках дрели. Здесь же, при необходимости, используем напильник или наждачный лист. С обратной поверхности бампера выполняем аналогичные действия.
  4. Аккуратно располагаем фару в подготовленном посадочном месте и надежно фиксируем ее корпус саморезами.
  5. Выполняем монтаж электрической схемы. Она приведена в инструкции, прилагаемой к специальному монтажному комплекту. Протяжку кабелей внутрь салона осуществляем через подкапотное пространство и специальное отверстие, выполненное внутри монтажного блока.
  6. В блоке фиксируем реле с предохранителем, которые будут обеспечивать функционирование ПТФ. Один кабель подключаем к кнопке, активирующей противотуманки кормы LADA Granta. Данный вариант подключения наиболее прост. Вдобавок на панели приборов будет отображаться индикация работы противотуманной оптики.
  7. Монтируем бампер с одновременной подтяжкой слабины кабелей внутрь подкапотного пространства. Производим надежную фиксацию проводки с помощью стяжек.
  8. Активируем аккумулятор и контролируем работу ПТФ, после того, как установка противотуманок завершена.

Если возникает необходимость регулировки пучка света в LADA Granta, то выполняем ее до момента достижения одного уровня с потоком ближнего света. Итак, как видно из всего вышеизложенного, установка противотуманок процесс ответственный, но не сложный. Подключение можно осуществить самостоятельно. И настроить противотуманки как вам удобно.

Схема подключения противотуманных фар Лада Гранта лифтбек

Моторный отсек

  • От правой фары ПТФ прокладываем дополнительный провод к левой. Спаиваем, выводим в моторный отсек для подключения к реле.
  • Массу фиксируем на кузов в месте крепления бампера, можно под номерным знаком, по центру.
  • Не забываем всю электрическую проводку укладывать в гофре из огнеупорного материала.

Салон автомобиля Лада Гранта лифтбек

  • Гофрорукав прокладываем посредством отверстия в уплотнителе гидрокорректора.
  • Подключение лучше всего зацикливать на замке зажигания. То есть, при выключении будут гаснуть фары автоматически.
  • Открываем крышку вещевого ящика, отжимаем боковые упоры, извлекаем крышку.
  • Протягиваем руку в полость, аккуратно выдавливаем блок из двух кнопок управления обогревом стекла и ПТФ.
  • Запитываем минус от кнопки обогревателя. Плюс брать не станем, так как будут активироваться одновременно.
  • Заводим плюсовой кабель, устанавливаем блок вновь.
  • Подключаемся к плюсу от блока включения зажигания (синий провод), он расположен под рулевым колесом.
  • В завершение запитываем реле — регулятор: масса — провод с кнопки — конец на ПТФ — плюс на зажигание.

В каждой конкретной комплектации цветовая гамма проводом может отличаться. Детально прочтите схему в инструкции по эксплуатации. Классические цвета: красный, желтые, синий, коричневый. Если не хотите проводить запитку через замок зажигания, схема подключения упрощается на одну процедуру меньше.

Подведем итоги

Прежде всего, противотуманки на Гранту устанавливаются для улучшения видимости. Устанавливаются ПТФ на малой высоте, так как частицы тумана обычно находятся чуть выше от дороги. В свою очередь, угол наклона светового пучка противотуманок позволяет направить свет так, что он не отражается от капель тумана и светит на дорогу.

Что касается Гранты, в автомобилях Лада Гранта в бампере имеются штатные места для установки противотуманок. При необходимости монтажа ПТФ на данную модель автомобиля выполнить такую установку можно самостоятельно, изучив инструкции, приведенные выше.
