Лада приора установка противотуманных фар

Руководство по установке

Перед тем, как устанавливать и подключить противотуманки на Приору 2, взвесьте свои силы. Если установка противотуманок на Приоре 2 или рестайлинг может вызвать трудности, то лучше обратитесь к электрику. Специалисту, как никому другому известно, как установить фары на Приору и как производится процедура подключения противотуманных фар. Если же вы решили все сделать своими руками, то для начала подготовьте нужный инструмент. Для этого вам потребуется только комплект ключей и отверток, а также пассатижи (автор видео о выборе противотуманной оптике для Приоры — канал Простое Мнение).

Алгоритм действий

Чтобы установка противотуманных фар на Приоре SE или 2 не вызвала трудностей, просто следуйте инструкции:

1. Сначала необходимо отключить аккумулятор, снять с него минусовую клемму, после чего отсоедините фиксаторы переднего бампера. Саморезы для его демонтажа находятся по бокам, снизу и сверху. Их нужно выкрутить и снять бампер.
2. Далее, можно перейти к заглушкам. Заглушки фиксируются также с помощью саморезов, но для их выкручивания более удобно будет использовать короткую отвертку с крестовым лезвием.
3. Противотуманные фары на Лада Приора 2 монтируются вместо демонтированных ранее заглушек. Чтобы фонари были надежно зафиксированы, их можно закрепить при помощи тех же саморезов.
4. После выполнения этих действий вам необходимо найти в комплекте ПТФ наиболее длинный кабель. Этот провод подключается к левому фонарю, после чего он прокладывается и к правой фаре. А затем провод необходимо протянуть со стороны аккумулятора в подкапотное пространство.
5. Используя гаечный ключ ан 10, необходимо демонтировать расширительный бачки в моторном отсеке, которые будут мешать процессу. Сделав это, с помощью ключа на 13 нужно будет выкрутить крепления щеток стеклоочистителя. В конечном итоге вам нужно будет получить доступ к левому краю обивки, а чтобы сделать это, потребуется демонтировать саму защиту. Когда эти действия будут выполнены, патрубок можно отодвинуть в сторону, после чего ослабить хомут. Затем обивку можно полностью демонтировать.
6. Ваша задача заключается в том, чтобы уложить и протянуть провода от фонарей через заглушку в салон транспортного средства, а после этого зафиксировать их при помощи хомута. Этот хомут должен идти в наборе к ПТФ Приора 2.
7. Когда ПТФ будут установлены на рестайлинговую Приору, сборка всех элементов осуществляется в обратном порядке. Не забудьте подвести провода к винтам картерной защиты.

1. Откройте капот и отключите АКБ, после чего выкрутите крепления бампера и демонтируйте его.

2. Затем демонтируйте пластиковые заглушки, а вместо них установите противотуманки и подключите их.

Схема подключения

Установленную противотуманную оптику необходимо будет подключить.

Схема подключения ПТФ выглядит следующим образом:

1. В первую очередь, в салоне авто, под рулевой колонкой, нужно будет демонтировать защитную накладку. Для этого три защелки следует повернуть на 90 градусов.
2. Сделав это, под монтажным блоком предохранителей вы сможете увидеть саморез — его необходимо открутить, после чего у вас будет доступ к демонтажу блока. В комплекте к противотуманной оптике в любом случае должна идти инструкция по установке и в ней обязательно должна быть схема подключения. Руководствуйтесь ею при установке.
3. Далее, можно перейти к торпеде. На центральной консоли необходимо извлечь заглушку, а также кнопку активации системы обогрева заднего стекла. Эти компоненты установлены неподалеку от часов.
4. Затем вам потребуется кнопка включения противотуманных огней, которая идет в комплекте. Провод синего цвета нужно подключить к монтажному блока, а все остальные провода соединяются с кнопкой обогрева. Это можно сделать, используя специальные зажимы, которые также есть в комплекте.
5. На завершающем этапе подключения нужно будет произвести монтаж реле, отвечающего за работу противотуманок, в блок. Выполняя эту задачу, будьте аккуратны — провода, которые идут из моторного отсека, необходимо подключить к F18 и F17, к этим же контактам следует подключить и желтый кабель. Более подробно процедура подключения описана на схеме.

Схема подключения кнопок управления противотуманками

Разновидности ПТФ

Как известно Приора подверглась нескольким этапам рестайлинга где одним из основных изменений были бампера. С изменением бамперов изменился и дизайн самих ПТФ.

В старом бампере противотуманные фары имели круглый вид, а в новом уже получили рамку в форме треугольника, но все с той же круглой фарой.

На первый взгляд можно подумать, что они совершенно одинаковые, но это ошибочное предположение, они имеют разные крепления для установки

Поэтому важно знать на какой бампер будут устанавливаться ПТФ

Существует два производителя противотуманных фар для Приоры – это «BOSH» и «Киржач». Особой разницы в световом потоке данных производителей заметить сложно, а вот различия крепления для установки в них есть. Заменить «БОШ» на «Киржач» будет трудно, для этого придется менять проставку ПТФ в SE бампере.

Имеется два варианта установки в бампер дорестайловой приоры и послерестайловой (бампер SE, Приора 2).

Артикулы и цена ПТФ для ПРИОРА 1 (дорестайл до 2012 г.в.):

ПТФ Приора 1

ПТФ «Киржач»: 21700-3743010-52. Цена начинается от 700 и достигает 1000 рублей. За одну фару продавцы просят от 500 рублей.

ПТФ «BOSCH»: 21700-3743010-54. Цена начинается от 1500 и достигает 2000 рублей. За одну фару придется отдать от 1000 рублей.

Артикулы и цена ПТФ для ПРИОРА 2 (рестайл после сентября 2012 г.в.):

ПТФ Приора 2 (с рамкой)

ПТФ «Киржач»: 21700-3743010-53. Цена начинается от 800 и достигает 1100 рублей. За одну фару продавцы просят от 600 рублей.

ПТФ «BOSCH»: 21700-3743010-50. Цена начинается от 1000 и достигает 1500 рублей. За одну фару придется отдать от 700 рублей.

Так же следует отметить, что не во всех магазинах к ПТФ прилагается монтажный комплект проводов и реле. Необходимо уточнять у продавцов есть ли комплект для установки. В противном случае его необходимо докупить. Стоимость его составляет от 600 рублей.

Аналоги

Если по каким-то причинам модели от производителей «BOSCH» и «Киржач» не устраивают Вас, то огорчаться не стоит. В настоящее время рынок просто забит огромным количеством аналогов китайского производства.

У производителей из Китая существует большой выбор качественных ПТФ не уступающих более дорогим моделям.

Одной из самых популярных китайских моделей ПТФ являются фары, которые полностью закрывают вырез под туманку, то есть имеют форму треугольника.

Китайские ПТФ

Если Вы категорически не сторонник китайского производства имеется ряд отечественных производителей создающих аналоги противотуманных фар для Лады Приоры.

Подключение противотуманок Приоры схема.

Рассмотрим подробно схему подключение противотуманок Приоры. Управление противотуманными фарами осуществляется блоком управления светотехникой. Конкретно включателями передних (А5) и задних (А4) противотуманок. При рассмотрении мы можем заметить только один провод для включения каждой опции. Этот провод, проходящий через вывод 2 к обоим переключателям через различные сопротивления, потому что является сигнальным. Он проходит от контроллера управления электроопакетом до переключателя. Со стороны контроллера на этот провод подаётся стабилизированное напряжение. Блок управления электропакетом контролирует изменение величины проходящего по нему тока.

Включение задних противотуманных огней.

Включение задних противотуманок Приоры происходит следующим образом. При нажатии кнопки на модуле (А4) происходит соединение провода от контроллера управления электропакетом, через сопротивление с минусом. При этом по цепи будет протекать ток соответствующей величины, по этому  контроллер получит сигнал о нажатии этой кнопки.  Если на выводе 14 колодки Х2 будет питание, включен ближний свет фар (смотри «Схема фар Приора» ), то процессор через соответствующий ключ подаст питание на выводы 10 и 13 колодки Х3, к которой подключён задний жгут проводов. Напряжение поступит на лампы задних противотуманных огней и на модуль управления светотехникой. При этом на модуле загорит сигнальная лампа включения фонарей.

Включение противотуманных фар.

Подключение противотуманок Приоры происходит практически так же. Разница в величине сопротивления, и соответственно в значении проходящего тока. По величине тока процессор контроллера управления светотехникой определяет положение кнопки передних противотуманных фар. Поэтому если на выводе 12 колодки Х2 имеется питание, включены габаритные огни (смотри «Габариты Приора«), на вывод 19 колодки Х2 будет подано питание.

По зелёному с чёрной полосой проводу напряжение поступит к катушке электромагнитного реле  К10. Якорь катушки притянется и замкнёт контакты. При этом получат питание предохранители F17 и F18 номиналом по 10А, а с них через соединительный разъём жгута панели приборов и переднего жгута, питание получат лампы  в противотуманных фарах. Кроме этого с предохранителя F17 получит питание светодиод на модуле управления светотехникой сигнализирующий о включении фар.

При одновременном нажатии на обе кнопки включения так же изменится величина тока. Так как при параллельном соединении общее сопротивление всегда меньше меньшего. То есть значение проходящего тока будет максимальным. Подключение противотуманок Приоры по такой схеме сильно затрудняет поиск неисправностей, без наличия диагностического оборудования для контроллера управления электропакетом. При возникновении неисправностей необходимо проверить целостность предохранителей, реле, работу габаритных огней и фар ближнего света.

admin02/05/2014

Комментарий

Имя *

Сайт

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

« Схема фар Приоры

Реле исправности ламп »

Метки

Ваз, неисправности ВАЗ Датчики Зажигание Инжектор Приборы Стартер Схемы Электрокары Электроснабжение ваз 2110 газель газель бизнес регистраторы ремонт автомобиля

Свежие записи

• Устройство и принцип работы парктроника
• Многофункциональное устройство Roadgid X7 Gibrid GT
• Неисправность системы зажигания ГАЗ
• Электрический Xiaomi Mi Mijia M365
• Дополнительное оборудование автомобиля (установка)

Архивы

Архивы Выберите месяц Август 2019 Июль 2019 Декабрь 2017 Август 2017 Июль 2017 Июнь 2017 Май 2017 Апрель 2017 Март 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Ноябрь 2015 Октябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Март 2013 Февраль 2013 Январь 2013 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011

Рубрики

• Аккумуляторная батарея
• Видео
• Генератор
• Датчики
• Диагностика
• Зажигание
• Новости
• Оборудование
• Приборы
• Ремонт
• Свечи зажигания
• Стартер
• Схемы
• Устройства
• Электрокары
• Электроснабжение

Противотуманные фары на приору – установка, настройка, цена

Птф на приору ставят для улучшения штатного света, проезжая по темным участкам дороги, или в тумане, они просто необходимы. Противотуманные фары на Приору – это привилегия люкс комплектаций. Лада Приора выпускалась в 2 вариантах дизайна бамперов: рестайлинг SE, дорестайлинг, поэтому артикул детали отличается — о нем ниже.

Во всех остальных, пустых комплектациях автомобиля Приора на место Птф ставятся заглушки, которые со временем хочется заменить на противотуманки. Обычно этот момент настает тогда, когда водитель впервые проедет на своем автомобиле по глухому туману – так, что видимость минимальная, ехать страшно, а надо.

В таких случаях включается аварийка, передвижение должно быть медленным, аккуратным — а были бы туманки, водитель чувствовал бы себя увереннее.

Цена на туманки автомобиля Приора начинается от 800 рублей ,доходит до 2000+. Сумма не большая — а полезная функция очевидна.

Подключение птф делается за 7-8 шагов, при желании выполнить можно самому в гараже — читайте об этом в этой статье.

Переломный момент приводит к тому, что начинается выбор между линзовыми ПТФ в Приору и светодиодными ПТФ. Так или иначе, при движении в условиях недостаточной видимости света станет значительно больше. Водитель сделает все возможное, чтобы выполнить свою обязанность по обеспечению дорожного движения. Вот только выполнение этой обязанности придется поддерживать.

Птф приора не вечные, как и другой свет

Мало того, что для долговечности и правильного света нужно поставить на Приоре туманки в штатные места правильно их настроить еще нужно периодически следить за тем, чтобы контакты не отходили, а свет все же был.

Линзы в ПТФ для Приоры должны соответствовать ГОСТам, а иначе это будет еще один дальний свет, или мутный дневной ходовой.

Правильная установка противотуманок на Приору убережет стекло от запотевания, водителю не придется беспокоиться о качестве световых приборов автомобиля.

Регулировка (настройка) ПТФ по ГОСТ

ПТФ мало просто поставить, их нужно еще настроить, а иначе они будут просто прожекторами, свободно светящими в непонятную точку — не выполняя свои функции.

Как подключить противотуманки Лада Приора?

Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

1. Начнем с того, что нам необходимо все обесточить, для этого снимаем «-» клемму АКБ.
2. Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.

1. Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

Подготавливаем наши противотуманки и приступаем к важному этапу под названием «установка противотуманок». Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки

Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

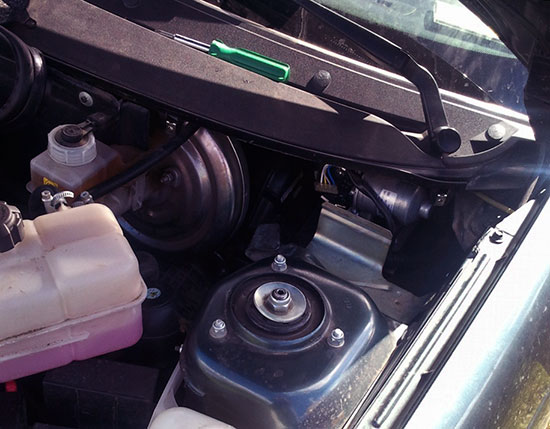

1. Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.

1. В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.

1. Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели

При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ.

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Что такое противотуманные фары

Когда дорогу закрывает водяная взвесь, туман, видимость для водителя кардинально ухудшается. Даже по отличной, ровной трассе водители передвигаются со скоростью 30—40 километров в час. Но даже такое передвижение в тумане опасно. Свет обычных, штатных автомобильных фар рассеивается в этом мареве и ничем помочь не в состоянии.

Именно для таких погодных условий и были разработаны противотуманные фары. Эти «светильники» разработаны именно так, что их свет позволяет в гораздо большей степени, чем свет штатных фар, преодолевать туман. Однако их установка, требует определённых знаний и навыков.

Виды ПТФ

Фары дополнительного освещения выпускаются в различных вариантах исполнения. Они имеют и разные формы, и размеры. Раньше российские автомобили оснащались такими устройствами сообразно фантазии владельца автомобиля. Их подвешивали под бампер, устанавливали на него, ставили в решётку радиатора, и даже на крышу машины.

Но теперь, у ПТФ есть штатное место в переднем бампере, предусмотренное заводом изготовителем. Соответственно и фонари должны ставиться туда только определённого типа. Но это не означает, что владелец не может при желании установить себе и какую-нибудь дополнительную пару ПТФ. Всё это вполне выполнимо. Итак, можно установить:

• Штатные (предусмотренные заводом).
• Произвольные на свой вкус.
• И те и другие.

Заводские противотуманные фары «Приоры» устанавливаются в круглые гнёзда переднего бампера. Соответственно, они имеют подходящую форму. Остальные типы, хозяин волен выбирать по своему вкусу, прямоугольные, круглые или суперплоские для установки в решётку воздухозаборника. Главное, правильно разобраться с проводкой.

Электропроводка для установки противотуманок

Как уже говорилось, комплектация «Приоры» при покупке бывает разной. Есть, как говорят, водители, полный фарш, то есть все опции уже установлены. А бывает просто «лего-ваз». Это когда все устройства владелец устанавливает отдельно. Ну а здесь всё зависит от того, насколько подготовлена к этой операции система проводов.

Самый простой вариант — это когда завод изготовитель «Приоры» подготовил для установки всё. В салоне, на панели приборов, под заглушкой, имеется специальный разъём. Остаётся только вставить туда клавишу включения ПТФ. И под заглушками в бампере приготовлены точки соединения. Вставил противотуманные фары и подключил. И всё, установка сделана.

Гораздо труднее установка, если этих приспособлений на «Приоре» нет. Тогда автовладельцу придётся противотуманные фары монтировать самому. Вот этот вариант, начиная с установки самих фар, и стоит рассмотреть в качестве руководства.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Как заменить ПТФ или лампочку в ПТФ на ВАЗ 2110 ?Можно воспользоваться этой инструкцией.

В чем разница между ПТФ ?Разница в качестве и форме светового пучка, который в результате по правилам должен соответствовать ГОСТу. Кроме этого есть различия в качестве изготовления фары. Т.к. ПТФ находятся близко к земле, то весь гравий, песок и грязь попадает прямиком в них. От качества изготовления корпуса, стекол и герметичности корпуса зависит, на сколько долго они Вам прослужат.

Как правильно выбрать противотуманные фары на ВАЗ 2110 ?Для русских автомобилей продают очень большое количество некачественных ПТФ (подделок). Определить ПТФ подделку можно по качеству света. У качественных противотуманных фар пучок света должен быть с резкой верхней границей и в целом напоминать горизонтальную линию. При использовании фар-подделок Вы сразу заметите разницу, кроме того они будут слепить встречных водителей.Определить оригинал можно по качеству сборки фары, а также по наличию эмблемы на стекле ПТФ.

Перед покупкой можете воспользоваться несколькими обзорами ПТФ (раз, два, три), ориентироваться на результаты опроса или комментарии.

Небольшой тест противотуманок:Все фотографии взяты с этого форума. Конечно, это не профессиональный обзор, а всего лишь снимки пользователей форума. В одном случае ПТФ не правильно отрегулированы, в другом свет фар на снегу и кажется ярче, чем на черном асфальте. Также, в ПТФ могут использоваться различные типы ламп, поэтому, какие ПТФ лучше светят определить тяжело, судите сами:

ПТФ Bosch (Бош) ВАЗ 2110

ПТФ Киржач (Автосвет) ВАЗ 2110 (инструкция)

ПТФ Приора Киржач (установка на ВАЗ 2110)

ПТФ Sirius NS-199 (белый дальний + птф желтый)

ПТФ Hella Comet 450 (установка противотуманок Hella)

ПТФ Hella FF 50

ПТФ Hella FF 75

Итак, голосуем и оставляем отзывы о ПТФ для ВАЗ 2110-12:

1. Какие противотуманки Вы выбрали ?
2. Впечатления и замечания по работе ПТФ ?

p.s. комментарии не по теме будут удаляться.

Какие противотуманные фары лучше выбрать для ВАЗ 2110-12 ?

Какие лампы лучше всего использовать в ПТФ ВАЗ 2110-12 ?

Установка ПТФ в передний бампер

После того как фары для «Приоры» приобретены, остаётся провести их установку. Здесь рассматривается вариант установки фонарей в штатные гнёзда.

Важно! Для этой операции, бампер «Приоры» лучше всего демонтировать. Снять его, не такая уж сложная операция. Необходимо в первую очередь вывернуть крепёжные болты

Этих болтов 12, по шесть с каждой стороны. По 3 на краю днища и 3 по арке крыла. Ещё 4 сверху крепят бампер к поперечине кузова, и 2 держат кожухи фар. Когда все они вывернуты, бампер можно свободно снимать.

Необходимо в первую очередь вывернуть крепёжные болты. Этих болтов 12, по шесть с каждой стороны. По 3 на краю днища и 3 по арке крыла. Ещё 4 сверху крепят бампер к поперечине кузова, и 2 держат кожухи фар. Когда все они вывернуты, бампер можно свободно снимать.

Заглушки на месте фонарей закреплены саморезами. Выкрутите их и поставьте пластинки ПТФ. Закрепить фары можно этими же болтами. После того как это будет сделано, установите бампер «Приоры» на место.

Монтаж электропроводки

Можно самостоятельно собрать необходимый набор для противотуманок к «Приоре», однако, на данный момент, в любом автомагазине имеется в продаже готовый комплект проводки для установки противотуманных фар. Вот его и стоит использовать.

В комплект входят.

• Провода с разъёмом от ПТФ (самые длинные).
• Площадка под реле.
• Жгут для клавиши.
• Кнопка (клавиша) включения противотуманок.

В первую очередь берутся два самых длинных провода из комплекта. Они подключаются непосредственно к фонарям через штекер. Второй, короткий провод, выходящий из разъёма нужно подключить к «массе» автомобиля.

Длинные провода необходимо аккуратно свести вместе и проложить по отсеку до разделительной стенки салона, со стороны водителя. Снять расширительный бачок для тосола, и провести кабели внутрь салона, рядом с основным жгутом.

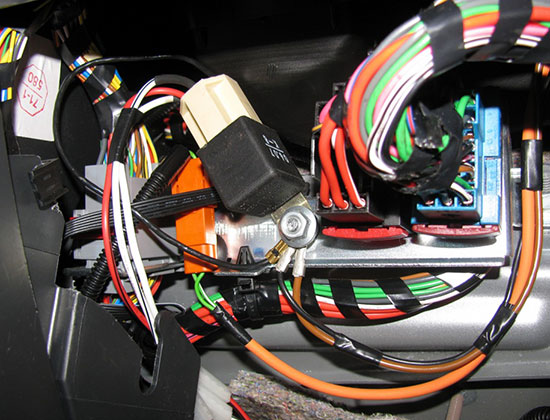

Монтажный блок в салоне у «Приоры», находится под декоративным кожухом подрулевого пространства. Там обычно проходят и все основные жгуты проводки. Для доступа к ним панель необходимо снять.

Это довольно просто, она крепится всего тремя замками снизу. Повернуть их на 90 градусов, и кожух снимется. Прямо под ним и стоит блок предохранителей. Необходимо снять его, открутив нижний саморез. Перевернуть и начать подключение.

Провода, выведенные от противотуманных фар «Приоры», подключаются к предохранителям F17 и 18. Также нужно вставить в площадку реле, и развести провода согласно схеме. Единственная особенность, заключается в том, что провод от контакта 30 следует раздвоить и присоединить к тем же предохранителям.

Слева от часов находится клавиша обогрева заднего стекла, а рядом заглушка для другой кнопки. Нужно извлечь клавишу и заглушку. Дальше найдите провод от контакта 85, реле следует вывести в это гнездо и подключить к кнопке.

Контрольной лампочкой следует вызвонить на «обогреве» точку входа «габаритные огни» и соединить со вторым контактом кнопки включения противотуманных фар. Ну вот, теперь после нажатия на эту клавишу, если включены габариты, реле включается, и фары противотуманного света тоже. Проверить работу, и установить на место панель. Работа завершена.

Вариант рестайлинга SE

На тюнингованных «Приорах» устанавливаются противотуманные фары треугольной формы. Никаких отличий в подключении нет.

Кстати! На линию 30 можно присоединить ещё одну пару фонарей, установив их, например, под бампер.

На видео, процесс установки противотуманных фар на «Приору».
