Программирование ключа для Калины, Приоры, Гранты, УАЗа и Нивы

Ключ-ПДУ Лада Приора, Калина, Гранта, УАЗ Патриот, Нива программируется на автомобиле без каких либо приборов. Для этого требуется иметь на руках так называемый обучающий ключ — у которого красная пипка на башке ключа. Используется в автомобилях с блоком АПС-6.

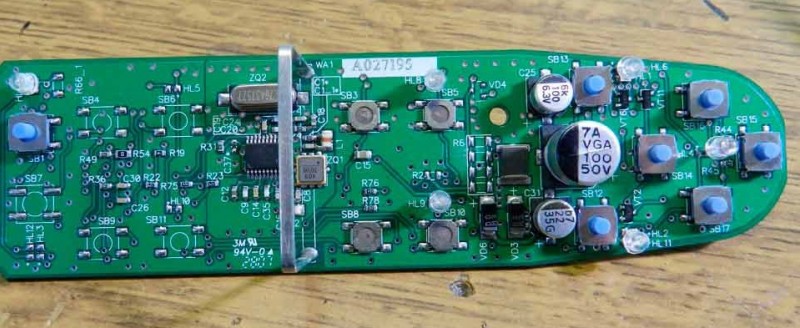

Выглядит ключ-ПДУ вот так:

ВАЖНОЕ ОБЪЯВЛЕНИЕ. Мы работаем и консультируем ТОЛЬКО в Нижнем Новгороде

Если вы из другого региона, не пишите и не звоните нам — мы не ответим. Мы не лечим ни ключи, ни автомобили из других городов: обращайтесь к специалистам в своем регионе

Мы работаем и консультируем ТОЛЬКО в Нижнем Новгороде. Если вы из другого региона, не пишите и не звоните нам — мы не ответим. Мы не лечим ни ключи, ни автомобили из других городов: обращайтесь к специалистам в своем регионе.

Из чего состоит штатная сигнализация Приоры

Любая штатная противоугонная система состоит из нескольких элементов, в неё входят:

• обучающий ключ;
• ключ-брелок;
• антенна-приёмник сигнала;
• блок АПС;
• активаторы замков;
• звуковой сигнал;
• участок EEPROM в ЭБУ.

Обучающий ключ (транспордер)

В набор ключей входят два ключа зажигания. Один из них, так называемый обучающий. В него встроен специальный полупроводниковый чип с характерным магнитным излучением. Он вставлен в специальную выемку в торцевой части ключа закрытой декоративной крышкой красного цвета. Из-за этого, подобный ключ иногда называют красным ключом . Этот элемент необходим для активации штатной противоугонной системы. И для пользования машиной, если противоугонка не активирована.

Ключ-брелок

Этот включатель зажигания со встроенным в рукоять брелоком для штатной сигнализации, как и на обычной автосигнализации. Имеет всего три кнопки:

Соответственно при активизированной АПС, каждая кнопка выполняет свою функцию.

Антенна-приёмник сигнала в замке зажигания

Для считывания сигналов с обучающего ключа и брелока, прямо в замок зажигания встроена специальная антенна. Она выполнена в виде своеобразной катушки, и соединена с электронным блоком управления АПС. Её задача считывать сигнал ключа и передавать блоку.

Блок АПС

Это электронный блок, получающий сигнал с ключей зажигания снабжённых чипом, или брелока, и дающий команду компьютеру автомобиля, управляющему всей системой ЭСУД и разрешающую запуск и движение, по специальному каналу. Кроме этого, блок АПС штатной сигнализации передаёт сигналы активаторам замков дверей и багажника, а звуковому сигналу на подачу тревоги. На «Приоре» блок АПС встроен в дополнительный блок управления электропакетом, то есть блоком, который управляет стеклоподъёмниками, обогревом и поворотом зеркал заднего вида, прочими дополнительными устройствами.

Активаторы замков и звуковой сигнал

Эти устройства (активаторы) в штатной сигнализации «Приоры» работают центральным замком, то есть при закрывании водительской двери ключом, закрываются фиксаторы всех дверей. Они находятся в положении заперто, открыть их простым нажатием на ручку невозможно. Их принцип – обычные электромагнитные катушки, двигающие рычаг фиксатора, закрывающие все двери по сигналу с брелока управления.

Звуковые дудки обычного типа подключаются под передним бампером автомобиля.

Файл EEPROM

Просто область на участке флеш-памяти управляющего ЭБУ. При получении определённого посыла активируется в записанной программе. С этого момента все действия: запуск, трогание с места, центральный замок – возможны только с активированного брелока и обучающего ключа. В противном случае этот файл блокирует работу и включает штатную сигнализацию «Приоры».

Если не срабатывает центральный замок с брелка: последовательность поиска неисправности

p, blockquote 24,1,0,0,0 —>

Любой ремонт и поиск неисправности в автомобиле необходимо начинать с проверки предохранителей, обслуживающих конкретную систему. В приведенной схеме их три. Обычно может быть и более. Необходимо найти их расположение, пользуясь руководством по эксплуатации авто или поиском в интернете.

p, blockquote 25,0,0,0,0 —>

Видео — если не срабатывает центральный замок от сигнализации, то сначала проверьте предохранители:

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Если все предохранители исправны, переходят к определению места неисправности, по ее характерным признакам.

p, blockquote 28,0,0,0,0 —>

ЦЗ не закрывает двери

Есть несколько вариантов когда центральный замок:

p, blockquote 29,0,0,0,0 —>

вообще не реагирует на сигнал брелка, в этом случае необходимо проверить, а лучше сразу поменять батарейку брелка;

не закрывает двери и с ключа замка;

закрывает и сразу открывает двери.

Последний вариант связан с неплотным закрытием стекол или дверей. Необходимо попытаться поджать последовательно каждую дверь, подпирая ее всем телом, в момент поджатия попытаться закрыть ЦЗ.

p, blockquote 30,0,0,0,0 —>

Возможно, в область закрытия какой-то двери попал посторонний предмет, необходимо проверить. Также следует проверить дожим стекол, чтобы они плотно входили в верхние пазы.

p, blockquote 31,0,0,0,0 —>

Если центральный замок не реагирует на брелок и ключ, возможно, произошел облом проводов в области гофры, входящей в дверь. Если есть опыт ремонта электропроводки, можно найти неисправный провод и соединить его.

p, blockquote 32,0,0,0,0 —>

ЦЗ не открывает двери, но при этом закрывает

Как один из вариантов – смещение подвеса двери. Замок блокируется защелкой двери. Такая неисправность часто бывает в дверях багажника. Приходится их поджимать вручную, чтобы расклинить движение привода замка. В момент попытки открывания двери должен быть слышен щелчок привода. В некоторых авто он почти неслышим, надо приложить ухо к двери.

p, blockquote 33,0,0,0,0 —>

ЦЗ закрывает только водительскую дверь

Здесь, скорее всего, неисправность заключается в нарушении связи от блока управления водительской дверью к центральному блоку или другим дверям. Следует снять гофрошланг с перехода проводки от водительской двери в салон автомобиля – там будет обрыв.

p, blockquote 34,0,0,0,0 —> adsp-pro-2 —>

В некоторых моделях авто в месте перехода проводки в салон авто стоит соединительный разъем, можно проверить его контакты. Также необходимо исследовать электропроводку под обшивкой двери, все соединительные разъемы.

p, blockquote 35,0,0,0,0 —>

Не работает открытие одной из дверей

Возможные неисправности: повреждение электропроводки в гофре или по пути к ней в салоне, неисправность привода замка.

p, blockquote 36,0,0,1,0 —>

Видео — не работает центральный замок водительской двери на Шкода Фабия:

p, blockquote 37,0,0,0,0 —>

p, blockquote 38,0,0,0,0 —>

Привод замка нетрудно поменять, он стоит недорого. Во время замены главное не повредить рычаги, тяги и пластмассовые наконечники.

p, blockquote 39,0,0,0,0 —>

p, blockquote 40,0,0,0,0 —>

В случае самостоятельной замены привода центрального замка, для уверенности лучше найти в интернете, справочниках или руководстве по эксплуатации механическую схему, чтобы не забыть установить какую-нибудь деталь.

p, blockquote 41,0,0,0,0 —>

p, blockquote 42,0,0,0,0 —>

Замок с сигнализацией можно соединить напрямую

Под фразой «подключение сигналки к центральному замку» чаще подразумевают вот что: в авто находится блок управления ЦЗ, и он продолжает работать, а сигнализацию подключают к нему. Но в некоторых случаях от штатного БУ ЦЗ проще избавиться, и тогда актуаторами будет управлять только сигналка. Случай, когда замок с сигнализацией соединяют напрямую, мы рассмотрим сейчас. Для примера, приводится способ подключения сигнализации Mongoose.

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

Актуатор замка двери (двухпроводной)

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Актуатор замка водительской двери

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца

Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

Стандартный набор для седана

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Подключение и настройка сигнализации

Основной блок сигналки должен содержать два реле. Одно из них замыкается, когда замки нужно открыть, второе предназначено для отпирания. Замыкание контактов происходит так: на 0,8 с. обмотку подключают к питанию, затем отключают. И за этот период актуаторы срабатывают. Для данного случая, есть базовая схема.

Схема для Mongoose 3D

Обращаем внимание на то, как должен вести себя микропереключатель:

1. Когда «заперто» полностью, массы на проводе нет;
2. Во всех остальных случаях, шнур должен быть подключен к массе.

Будем говорить об актуаторе, снабжённом 5-ю проводами. Подключение реализуют так: нужно вызвонить сигнальные провода, а затем, к массе подключают один шнур. Второй остаётся свободным, а общий контакт соединяют с проводом, который идёт к сигналке (на схеме он «серый»).

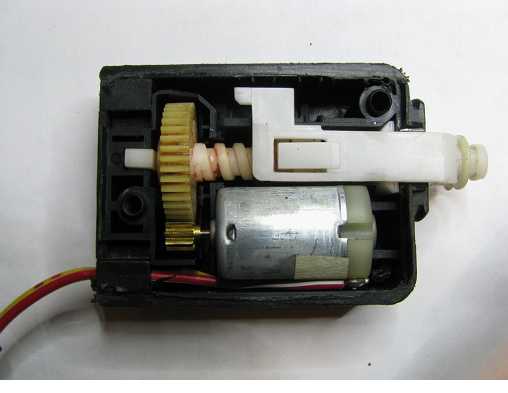

Актуатор с микропереключателем, устройство

Можно ничего не вызванивать, а просто разобрать актуатор. Если не жалко, конечно.

Силовые провода соединяют скруткой, а точки соединений изолируют. Двигатели актуаторов включают «в параллель». А кто решит исключить предохранитель, пусть пеняет на себя. Кстати, монтаж силовых кабелей лучше поручить опытному электрику.

Программирование основного блока, проверка

Подключили мы всё правильно, а запрограммировать сигналку забыли. Открыв инструкцию, видим, что серый кабель идёт к программируемому входу, а по умолчанию он работает в режиме «концевика». Очевидно, вход нужно переключить в другой режим, и такой вариант в инструкции рассмотрен:

Скриншот руководства Mongoose 3D

Нам нужна опция «2-3», которую мы переведём в значение «2». Длительность управляющего импульса (опция «1-2») пусть останется в значении «0,6».

Выполнив всё, как указано выше, можно будет наблюдать следующий эффект: сигналка выполняет функции ЦЗ. Нажав на собачку водительской двери, мы запираем все замки. Что нам и требовалось. А без перепрограммирования основного блока вряд ли что-то получилось бы.

Подача питающего напряжения на 2 секунды или больше выводит актуаторы из строя.

Важно помнить: длительность управляющих импульсов нельзя делать слишком большой. Сложно понять, зачем разработчики установили значение, равное 4-м секундам

И хотя по умолчанию оно не используется, ошибиться с программированием возможность есть. Будьте внимательны!

Ghostex › Блог › Подключение сигналки к ЦЗ на Приоре-2/Гранте/Калина-2

Эта тема посвящается тем, у кого от сигналки глючит центральный замок (ЦЗ), то есть через раз или с десятой попытке открывает/закрывает замки.

Проявляется эта проблема на последних приорах, гранте и калине-2 люкс, если на водительской двери стоит такой блок.

И на таких авто стоит такой «центральный блок кузовной электроники» (ЦБКЭ), который и глючит с замками.

Есть простое решение данной проблемы ЦЗ, но требует переподключения сигналки, наличие прямых рук, головы и паяльника.

Приступим к работе:

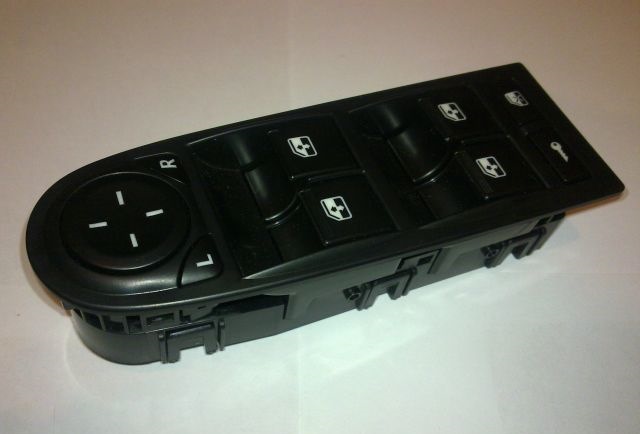

1. Разбираем дверь и снимаем блок кнопок в водительской двери и разбираем его, это не сложно, нижняя крышка на защелках фиксируется, убираем ее и вынимаем плату. Вот она:

2. Нам нужна кнопка ЦЗ. Вот эта:

Берем 2 провода и припаиваем к ней.

И собираем блок назад, в корпусе делаем дырку для проводов.

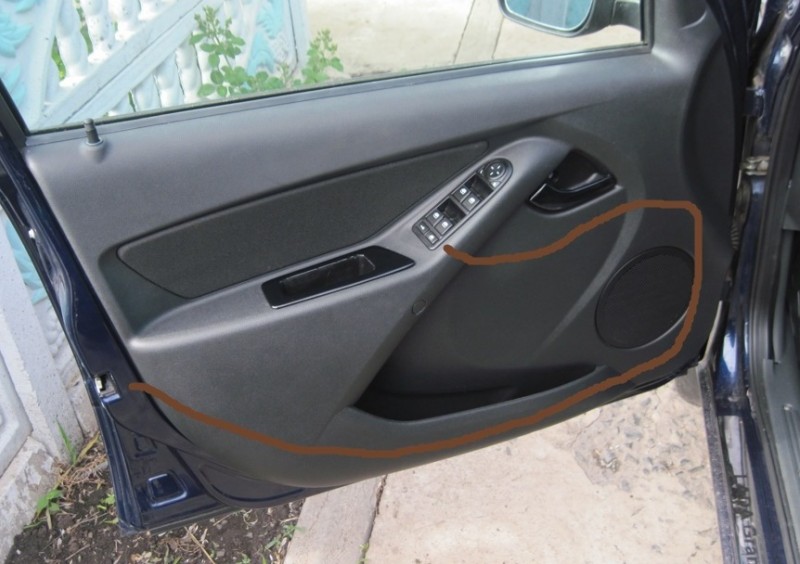

3. Далее находим в двери 2 проложенных отдельно провода, они идут от сигналки и подключаются к коричневому проводу в разрыв.Этот коричневому провод идет от замка и до блока кнопок.

И так, находим место подключения и отсоединяем провода сигналки, а коричневый провод восстанавливаем.

А эти два провода от сигналки подключаем к тем двум проводам, выведенным из блока кнопок, и совершенно без разницы какой к какому.

4. Далее ищем саму сигналку и достаем ее.ЦЗ на всех сигналках един, только цвета проводов конечно разные, далее буду рассказывать на примере сигналок Старлайна, КГБ и Томагавка (с запуском или просто с обратной связью), так как у них провода почти одного цвета и мне удобнее с примером.

Работать будем с маленьким разъемом ЦЗ на 6 проводов, вставляется сюда:

А на других сигналках найдите 6 проводов ЦЗ, используя схему в инструкции.

Немного о контактах ЦЗ: мы имеем из этих шести проводов: 2 — нормально замкнутых контакта, 2 — нормально разомкнутых и 2 контакта общих — это выхода на ЦЗ или сам привод.

У данных сигналок:— синий и зеленый общие выхода на ЦЗ;— сине-черный и зелено-черный нормально замкнутые контакты;— черно-красные или сине-красный и зелено-красный (или еще сине-белый и зелено-белый) нормально разомкнутые контакты.

5. Вот по этой схеме у Вас раньше был подключен ЦЗ.

Теперь мы уже коричневый провод подцепили, провода на кнопку переделали.

По этой схеме видно, что общие выхода (синий и зеленый) соединяются в один провод и идут в дверь на кнопки, их мы так оставляем без изменений.

Далее нам нужны на сигналке нормально разомкнутые контакты (черно-красные или сине-красный и зелено-красный), один из них подключается к массе, отключаем его от массы и соединяем нормально разомкнутые контакты вместе любым способом, так как они могут быть сильно укорочены за ненадобностью. И затем эти два объединенных провода (черно-красные или сине-красный и зелено-красный) соединяем со вторым проводом идущем в дверь, в данном случае с зелено-черным (это нормально замкнутый контакт на реле запирания), только откусив его от разъема сигналки.

Вот так должно получиться.

Таким образом, наша сигналка будет как бы нажимать на дверную кнопку ЦЗ.

Вот и все, одеть все разъемы и можно пробовать.Надеюсь кому то пригодится, удачи!

Внимание, есть недостаток этой переделки!

После переделки сигналка же как бы будет нажимать на кнопку ЦЗ, при постановки на охрану двери закроются, при снятии откроются, но минус вот где, если поставить на охрану двери закроются, и если еще раз поставить на охрану то уже двери откроются и выходит машина на охране, а двери открыты, поэтому следить чтоб один раз ставить на охрану, а так работать будет отлично.

Сейчас буду думать над корректировкой этого, в дальнейшем выложу исправление.

Источник

Приора точки подключения сигнализации: подключение своими руками

Самостоятельная установка сигнализации на авто, позволяет не только сэкономить личные средства, но и провести работу действительно качественно и надежно.

Главной задачей владельца является не только правильное подведение и размещение проводов, но и верное их подключение. Существуют стандартные схемы, где полностью описаны Приора точки подключения сигнализации и их расположение. Поэтому выполнить работу корректно при изучении инструкции сможет даже непрофессионал.

Разъем котроллеров Приоры: как провести правильное подключение сигнализации

Установка защитной системы довольно проста и первоочередные точки подключения сигнализации Приора находятся на разъемах контроллеров. В первую очередь производится присоединение к X1: питание на 12В к красному проводу (номера 2,3), поворотники подключаются к синему и синему с черной полосой проводу (пины 14 и 15).

Данный этап подключения отвечает за нормальное функционирование поворотников при монтаже сигнализации. И кроме того будут гарантировать правильную работу этой части электроники автомобиля.

Далее выполняется работа с разъемом X2, к которому будут подведены и подключены провода от зажигания и капота. Для подсоединения зажигания потребуется к разъему подвести оранжевый провод (с номером 9). От капота подводиться белый провод с черной полосой (пин 17). Проводится данная работа для следующих случаев:

1. Препятствие попытке вскрытия злоумышленником капота.

2. Препятствие попытки повреждения или извлечения аккумулятора.

3. Нормализация работы автозапуска.

4. Правильное функционирование системы защиты.

Следующим этапом станет для Приора точки подключения на последнем разъеме X3. Работа довольно простая и заключается в подсоединении проводов, ведущих к концевикам. Для передних дверей потребуется присоединить к разъему коричневый провод (пин 7) для пассажирской двери и сине/черный (пин 6) для водительской двери.

Далее производится подключение желтого провода с красной полосой (пин 8) от багажника и серого провода с красной полосой (пин 1) для задних дверей.

Особенности подключения сигнализации к замку на водительской двери

Установка центрального замка на водительской двери позволяет владельцу избежать основной причины угона машин: открытия одной из пассажирских дверей. Именно поэтому следует внимательно изучить точки подключения автосигнализации на Приору, чтобы обеспечить максимальную защиту и удобство эксплуатации транспорта.

Для функционирования центрального замка понадобится к водительской двери подвести два провода. Они должны срабатывать на разрыв коричневого провода при закрытии замка и соответственно активации блокировочных кнопок.

Для современной Лада Приора точки подключения сигнализации, отвечающие за нормальную работу автозапуска, также очень важны. Потребуется подключить к разъему приборной панели коричневый с красной прожилкой провод. А к генератору подключается коричнево/белый провод. Все это позволяет контролировать процедуру автозапуска. Последней точкой подсоединения станет коричнево/синий провод от ручника.

По завершению полноценной процедуры поиска точек и подключения к ним соответствующих проводов нужно визуально оценить соединения и проверить работу сигнализации в деле. До момента полной достоверности в правильном функционировании точки подключения сигнализации Лада Приора должны оставаться открытыми.

Это позволит при обнаружении каких-либо проблем сразу же приступить к их исправлению. Как только поставленная цель будет достигнута, можно устанавливать на место пластик передней панели и тоннелей.

Точки подключения автосигнализации на Лада Приора 2011

Замок зажигания:+ 12V – коричневыйСтартер – красныйIGN – синий/чёрный

Приборка:Тахо сигнал – коричневый/красныйРучник – коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM:Концевик двери водителя – синий/чёрныйКонцевик правой передней двери – коричневыйКонцевики задних дверей – серый/красныйКонцевик багажника – жёлтый/красныйОткрытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) – синий/красный

Разъём Х1 (См. рис 1) BCM:Повороты – синий, синий/чёрный

Ц.З. – коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота – белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Распиновка щитка приборов ВАЗ 2170 Приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

• 1 – ЭУР;
• 2 – контролька аварийки;
• 3 – датчик давления масла;
• 4 – световой индикатор включения ручного тормоза;
• 5 – БУ иммобилайзера;
• 6 – БУ подушек безопасности;
• 7 – наружное освещение автомобиля;
• 8-9 – указатели поворота;
• 10 – контроль системы впрыска горючей смеси;
• 11 – отключение ПБ переднего пассажира;
• 12 – индикация замков ремней безопасности;
• 13 – работа тормозной системы;
• 14 – кнопка перезагрузки подрулевого переключателя;
• 15 – индикация расширительного бачка тормозной системы;
• 16 – БУ ABS;
• 17 – выключатель положения дальнего света головного освещения;
• 18 – подсветка приборной доски;
• 19 – масса;
• 20 – прием питания от клеммы АКБ;
• 21 – соединитель замка зажигания;
• 22 – сенсор расхода горючего;
• 23-24 – переключатель режимов БК;
• 25-26 – датчик температуры «за бортом»;
• 27 – остаток топлива в баке;
• 28 – спидометр;
• 29 – индикация температуры антифриза;
• 30 – тахометр;
• 31 – диагностическая клемма;
• 32 – питание от генератора (L).

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Компрессор

Для чего нужен иммобилайзер

Помимо защиты автомобиля от угона иммобилайзер выполняет ряд дополнительных функций:

• возможность управления задержкой отключения освещения в салоне;
• управление работой заднего противотуманного фонаря;
• проверка наличия ключа в замке зажигания при открытии дверей и подача предупреждающего сигнала водителю (мигает один сигнал зуммером в комбинации приборов);
• сигнализация о невыключенном внешнем освещении при выключении зажигания (двойной сигнал зуммером).

К положительным характеристикам использования штатного иммобилайзера относятся:

• невозможность запуска двигателя автомобиля путем проворачивания личинки замка зажигания или использования ключа без чипа;
• возможность управления центральным замком со штатного ключа;
• при эксплуатации штатной сигнализации она работает совместно с иммобилайзером, что обеспечивает дополнительную защиту;
• реализация дополнительных функций комфорта;
• возможность проведения диагностики блока при помощи сканера.

К минусам иммобилайзера обычно относят следующие моменты:

1. Основным недостатком устройства является его ненадежность. Достаточно часто встречаются отказы ключей, в результате чего блок не видит чип. Этот недостаток заставляет владельцев возить с собой второй ключ из комплекта (с красной меткой).
2. Сложность схемы обучения и риск ошибок в процессе.
3. Невозможность обеспечения автозапуска двигателя без установки устройства обхода или полного отключения иммобилайзера.
4. В случае если глючит штатный блок управления, то самостоятельно отключить его невозможно.

Особенности на конкретном примере

Настройки автозапуска Шерхана 5 через каждые 2 часа либо при понижении температурного режима в салоне до – 15 °С, с прогревом салона в течение 25 минут, выполняют следующие манипуляции:

Одновременно активируют кнопки I и II, далее, двенадцатикратное нажатие VI, в завершение – удерживание клавиши III (функции 1-12 настраиваются с учетом временного значения в 25 мин);
Синхронно нажимаются активаторы I и II, кнопку № VI щелкают 13 раз (происходит настройка функций сигнализации № 1-13 на временной показатель в 2 часа;
Выполняют нажатие одновременно I+II и VI – 21 касание (функция 1-21 настроена на температуру – 15°С).

По этому принципу можно выставить автозапуск на разные временные ограничения и температурные режимы. Стоит помнить, что ошибка на каком-либо этапе настроек, потребует начинать весь процесс заново.

https://youtube.com/watch?v=MT9bKo0pN3M

Установка автосигнализации на Лада Приора

Точки подключения автосигнализации на Лада Приора

Блок справа от педали тормоза:концевик капота (-) — белый/чёрный в среднем разъёмезажигание (+) — оранжевый в среднем разъёмеоткрывание багажника (-) — синий/красный в маленьком разъёмеконцевик дверей (-) — белый/чёрный в маленьком разъёмеконцевик багажника (-) — жёлтый/красный в маленьком разъёме

родная сирена — серый/чёрный на блоке предохранителей

Для управления центральным замком разрезать коричневый провод в водительской двери и подцепиться по схеме:

Прислал RA9UBD
Цепь	Цвет	Полярность	Расположение
+ 12V	Коричневый	Положительная	Замок зажигания
Стартер	Красный
IGN	Синий/чёрный
Тахо сигнал	Коричневый/красный	Импульсы	Приборка
Ручник	Коричневый/синий	Отрицательная	Приборка (Подробнее см. Схема 1)
Концевик двери водителя	Синий/чёрный	Разъём Х3 (См. рис 1)
Концевик правой передней двери	Коричневый
Концевики задних дверей	Серый/красный
Концевик багажника	Жёлтый/красный
Открытие багажника (Слаботочный вход, можно без реле, 1 канал напрямую к сигнализации.)	Синий/красный
Повороты	Синий, Синий/чёрный	Положительная	Разъём Х1 (См. рис 1)
Ц.З.	Коричневый	Отрицательная	Провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)
Концевик капота	Белый/чёрный	Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Схема контроллера электропакета

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2015 с неактивной штаткой + реализация доводчика стекол

Автор RA9UBD

За блоком реле и предохранителей:+12 (для релейного модуля) – красный толстыйзажигание – синий/чёрныйстартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1):+12В (питание блока сигнализации) – красный толстыйпровод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1):Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1):Концевик багажника (-) – желтый (Pin 14), см. Рис. 5Can-H – желтый/красный, см. Рис. 4Can-L – серый, см. Рис. 4Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN:– Контроль работы двигателя– Концевики дверей– Управление ЦЗ– Управление замком багажника– Комфорт (поднятие стекол)

По аналогу:– Ручник– Зажигание– Багажник– Капот– Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.
